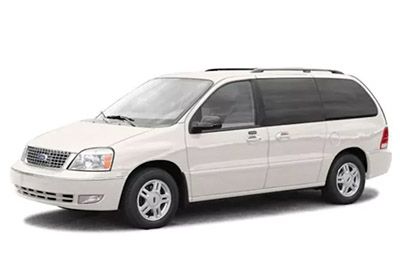

W tym artykule rozważamy trzecią generację Forda Windstara (Freestar), produkowanego od 2004 do 2007 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Ford Freestar 2004, 2005, 2006 i 2007 , uzyskasz informacje o lokalizacji paneli bezpieczników w samochodzie i dowiedz się o przypisaniu każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Ford Freestar / Windstar 2004-2007
Bezpieczniki gniazda zapalniczki (zasilania) Forda Freestara to bezpieczniki nr 57 (2004-2005: zapalniczka), nr 61 (2004-2005: gniazdo w trzecim rzędzie), nr 63 (2004-2005: gniazdo tablicy przyrządów ; 2006-2007: gniazdo w tablicy rozdzielczej, zapalniczka) i №66 (2004-2005: gniazdo w 2. rzędzie siedzeń; 2006-2007: gniazda w 2. i 3. rzędzie siedzeń) w skrzynce bezpieczników w komorze silnika.
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Panel bezpieczników znajduje się poniżej i po lewej stronie kierownicy obok pedału hamulca.
Zdejmij pokrywę panelu, aby uzyskać dostęp do bezpieczników. Aby zdjąć pokrywę panelu bezpieczników, pociągnij zatrzask po prawej lub lewej stronie pokrywy.
Komora silnika
Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika
Skrzynka przekaźników pomocniczych (wentylatory chłodzące)
Skrzynka przekaźników znajduje się w komorze silnika obok chłodnicy.
Schematy skrzynek bezpieczników
Reklamy reklamowe
2004
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2004)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | Przekaźnik | Dodatkowy przekaźnik czasowy 1 |
| 2 | Przekaźnik | Dodatkowy przekaźnik czasowy 2 |
| 3 | 10 A | Silnik wycieraczek przednich Zasilanie włączone |
| 4 | 5A | B + zasilanie lusterek zewnętrznych |
| pięć | 20A | Zasilanie okna wentylacyjnego / Zasilanie radia |
| 6 | 5A | Przełącznik drzwi kierowcy Oświetlenie / oświetlenie przełącznika drzwi pasażera |
| 7 | 10 A | Tylna wycieraczka Zasilanie włączone |
| osiem | 10 A | Zasilanie klastra / Elektroniczna automatyczna regulacja temperatury (EATC) B + |
| dziewięć | 10 A | Pasywny system antykradzieżowy (PATS) Zasilacz LED |
| dziesięć | 5A | Dodatkowe radio, DVD |
| jedenaście | 5A | Pomocniczy system klimatyzacji / Moduł zasilania tylnej klapy / Moduł zasilania lewych i prawych drzwi przesuwnych / Złącze łącza danych (DLC) / Zasilanie zegara B + |
| 12 | 5A | Brake-Shift Interlock (BSI) Moc jazdy, system klimatyzacji Moc jazdy |
| 13 | 5A | Kompas / Podgrzewany fotel kierowcy / Podgrzewane siedzenia pasażera / System wykrywania cofania / Moduł elektrycznej klapy tylnej / Elektryczne drzwi przesuwne |
| czternaście | 5A | Skrzynka bezpieczników pod maską Włączone zasilanie, przednia dmuchawa Włączone zasilanie |
| piętnaście | 10 A | Włącznik hamulca (BOO) B + |
| szesnaście | 5A | Kąt skrętu / Klaster / Wyciszanie elektrycznych drzwi przesuwnych i elektrycznie sterowanej diody LED tylnej klapy / Elektrochromatyczne lusterko wsteczne Start / Start |
| 17 | 10 A | Moduł kontroli bezpieczeństwa (RCM) / Wskaźnik dezaktywacji poduszki powietrznej pasażera (PADI) / System wykrywania pasażera (PODS) Uruchom / Start |
| 18 | 10 A | Moduł przeciwblokujący układu hamulcowego (ABS) / Presostat hamulca / Regulacja prędkości Run / Start |
| dziewiętnaście | 5A | PATS/klaster/diody LED poduszki powietrznej/moduł sterowania układem napędowym (PCM) Przekaźnik uruchomienia/rozpoczęcia |
| dwadzieścia | 10 A | Moc startowa tylnej klapy, moc startowa radia |
| 21 | 10 A | Zasilanie przekaźnika rozrusznika START |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce rozdzielczej (2004)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | – | Nieużywany |
| 2 | 30A** | Prawy wentylator chłodzący |
| 3 | 30A** | Lewy wentylator chłodzący |
| 4 | 30A** | Elektromagnes rozrusznika |
| pięć | 30A** | Prawe elektryczne drzwi przesuwne |
| 6 | 30A** | Akcesorium SJB nr 2 (podnośnik szyby kierowcy) |
| 7 | 30A** | Pomocniczy silnik dmuchawy |
| osiem | 40A** | Układ przeciwblokujący (ABS) nr 2 (moc cewki) |
| dziewięć | 30A** | Elektryczna klapa tylna |
| dziesięć | 30A** | Akcesorium SJB nr 1 (okno pasażerskie, radio, okna wentylacyjne) |
| jedenaście | 30A** | Lewy fotel elektryczny / podgrzewany fotel |
| 12 | 40A** | ABS nr 1 (silnik pompy) |
| 13 | 40A** | Tylny odszraniacz |
| czternaście | 30A** | Silnik dmuchawy klimatyzacji przedniej |
| piętnaście | 30A** | Prawy fotel elektryczny / podgrzewany fotel |
| szesnaście | 30A** | Lewe elektryczne drzwi przesuwne |
| dwadzieścia | Mini przekaźnik | Moc modułu sterującego układem napędowym (PCM) |
| 21 | Mini przekaźnik | trąbić |
| 22 | Mikroprzekaźnik | sprzęgło klimatyzacji |
| 23 | Mikroprzekaźnik | Czerwone światła |
| 24 | Mini przekaźnik | Wejście |
| 25 | Mikroprzekaźnik | Pompa paliwowa |
| 26 | – | Nieużywany |
| 27 | – | Nieużywany |
| 28 | Mini przekaźnik | Wentylator pomocniczy |
| 29 | Mikroprzekaźnik | Światła postojowe do przyczep |
| trzydzieści | Mikroprzekaźnik | Lewe światła hamowania / kierunkowskazy przyczepy |
| 31 | Mikroprzekaźnik | Prawy hamulec przyczepy/światła kierunkowskazów |
| 32 | Mini przekaźnik | Tylny odszraniacz |
| 40 | 15 A* | Silnik nr 1 (cewka przekaźnika klimatyzacji, IMRC, czujniki HEGO, odpowietrznik wkładu, skrzynia biegów, odpowietrznik wkładu) |
| 41 | 25A* | trąbić |
| 42 | 10 A* | sprzęgło klimatyzacji |
| 43 | 15 A* | Silnik nr 2 (przekaźnik wentylatora chłodzącego, wtryskiwacze, PCM, czujnik MAF, IAC, cewka zapłonowa, ESM) |
| 44 | 10 A* | Podgrzewany PCV |
| 45 | 15 A* | Czerwone światła |
| 46 | 20 A* | Hamulec przyczepy / kierunkowskazy |
| 47 | 15 A* | Moduł sterujący pompy paliwa |
| 48 | – | Nieużywany |
| 49 | 10 A* | Czapka PCM |
| pięćdziesiąt | 10 A* | Alternator |
| 51 | 10 A* | Regulowane pedały (bez pamięci) lub moduł pamięci |
| 52 | 20 A* | Światła postojowe do holowania |
| 53 | 10 A* | Podgrzewane lustra |
| 54 | 30A* | Silnik wycieraczki przedniej |
| 55 | 25A* | Silnik wycieraczki tylnej |
| 56 | 30A* | Najwyższej jakości radio |
| 57 | 20 A* | Zapalniczka |
| 58 | 30A* | SJB #1 – Centralne światło stopu (CHMSL), oświetlenie tablicy rejestracyjnej, OBD II, światło kopuły, drzwi pomocnicze, światła przełączników (F-8, F-9, F-10 i F-ll Foods) |
| 59 | 20 A* | Radio (bez dopłaty) |
| 60 | 30A* | SJB #4 – Światła cofania, Alarm antywłamaniowy, Zamki do drzwi |
| 61 | 20 A* | Gniazdo trzeciego rzędu |
| 62 | 30A* | SJB # 3 – Światła skrętu w prawo / światła pomocnicze, światła mijania prawe, światła postojowe / kierunkowskazy przednie lewe, światła postojowe / kierunkowskazy tylne lewe, światła sufitowe na desce rozdzielczej, lusterko boczne po lewej stronie, zegar, grupa funkcyjna, centrum wiadomości (SJB F -15), Włącznik światła: konsola podsufitowa, DVD / tylny system klimatyzacji, podświetlenie przełącznika reflektorów, podświetlenie klimatyzacji |
| 63 | 20 A* | Gniazdo tablicy przyrządów |
| 64 | 20 A* | Wyłącznik zapłonu nr 1 zasilacz |
| 65 | 30A* | SJB # 2 – Lewe kierunkowskazy / światła pomocnicze, Lewe światła mijania, Prawe przednie światła postojowe / kierunkowskazy, Prawe tylne światła postojowe / stop / kierunkowskazy, Lampy kałużowe, Kierunkowskazy, Osłony przeciwsłoneczne, 2 i 3 rzędy świateł, Lampa ładowania, Wskaźnik rozmrażania |
| 66 | 20 A* | Gniazdko elektryczne w drugim rzędzie |
| 67 | 20 A* | Stacyjka nr 2 moc |
| 70 | – | Nieużywany |
| 71 | – | Nieużywany |
| 72 | – | Nieużywany |
| 73 | – | Nieużywany |
| 74 | – | Nieużywany |
| 75 | Dioda | PCM |
| 76 | Dioda | sprzęgło klimatyzacji |
| * Bezpiecznik mini ** Bezpiecznik kasetowy |
2005
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2005)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | Przekaźnik | Dodatkowy przekaźnik czasowy 1 |
| 2 | Przekaźnik | Dodatkowy przekaźnik czasowy 2 |
| 3 | 10 A | Silnik wycieraczek przednich Zasilanie włączone |
| 4 | 5A | B + zasilanie lusterek zewnętrznych |
| pięć | 20A | Zasilanie okna wentylacyjnego / Zasilanie radia |
| 6 | 5A | Przełącznik drzwi kierowcy Oświetlenie / oświetlenie przełącznika drzwi pasażera |
| 7 | 10 A | Tylna wycieraczka Zasilanie włączone |
| osiem | 10 A | Klaster / automatyczna elektroniczna regulacja temperatury (EATC) zasilanie B+, DVD |
| dziewięć | 10 A | Pasywny system antykradzieżowy (PATS) Zasilacz LED |
| dziesięć | 5A | Radio pomocnicze |
| jedenaście | 5A | Pomocniczy system klimatyzacji / Moduł zasilania tylnej klapy / Moduł zasilania lewych i prawych drzwi przesuwnych / Złącze łącza danych (DLC) / Zasilanie zegara B + |
| 12 | 5A | Brake-Shift Interlock (BSI) Moc jazdy, system klimatyzacji Moc jazdy |
| 13 | 5A | Kompas / Podgrzewany fotel kierowcy / Podgrzewane siedzenia pasażera / System wykrywania cofania / Moduł elektrycznej klapy tylnej / Elektryczne drzwi przesuwne |
| czternaście | 5A | Skrzynka bezpieczników pod maską Włączone zasilanie, przednia dmuchawa Włączone zasilanie |
| piętnaście | 10 A | Włącznik hamulca (BOO) B + |
| szesnaście | 5A | Kąt skrętu / Klaster / Wyciszanie elektrycznych drzwi przesuwnych i elektrycznie sterowanej diody LED tylnej klapy / Elektrochromatyczne lusterko wsteczne Run / Start / System monitorowania ciśnienia w oponach |
| 17 | 10 A | Moduł kontroli bezpieczeństwa (RCM) / Wskaźnik dezaktywacji poduszki powietrznej pasażera (PADI) / System wykrywania pasażera (PODS) Uruchom / Start |
| 18 | 10 A | Moduł przeciwblokujący układu hamulcowego (ABS) / Presostat hamulca / Regulacja prędkości Run / Start |
| dziewiętnaście | 5A | PATS/klaster/diody LED poduszki powietrznej/moduł sterowania układem napędowym (PCM) Przekaźnik uruchomienia/rozpoczęcia |
| dwadzieścia | 10 A | Moc startowa tylnej klapy, moc startowa radia |
| 21 | 10 A | Zasilanie przekaźnika rozrusznika START |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w rozdzielnicy elektrycznej (2005)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | – | Nieużywany |
| 2 | 30A** | Prawy wentylator chłodzący |
| 3 | 30A** | Lewy wentylator chłodzący |
| 4 | 30A** | Elektromagnes rozrusznika |
| pięć | 30A** | Prawe elektryczne drzwi przesuwne |
| 6 | 30A** | Akcesorium SJB #2 (podnośnik szyby kierowcy) |
| 7 | 30A** | Pomocniczy silnik dmuchawy |
| osiem | 40A** | Układ przeciwblokujący (ABS) nr 2 (moc cewki) |
| dziewięć | 30A** | Elektryczna klapa tylna |
| dziesięć | 30A** | Akcesorium SJB nr 1 (okno pasażerskie, radio, okna wentylacyjne) |
| jedenaście | 30A** | Lewy fotel elektryczny / podgrzewany fotel |
| 12 | 40A** | ABS nr 1 (silnik pompy) |
| 13 | 40A** | Tylny odszraniacz |
| czternaście | 30A** | Silnik dmuchawy klimatyzacji przedniej |
| piętnaście | 30A** | Prawy fotel elektryczny / podgrzewany fotel |
| szesnaście | 30A** | Lewe elektryczne drzwi przesuwne |
| dwadzieścia | Mini przekaźnik | Moc modułu sterującego układem napędowym (PCM) |
| 21 | Mini przekaźnik | trąbić |
| 22 | Mikroprzekaźnik | sprzęgło klimatyzacji |
| 23 | Mikroprzekaźnik | Czerwone światła |
| 24 | Mini przekaźnik | Wejście |
| 25 | Mikroprzekaźnik | Pompa paliwowa |
| 26 | – | Nieużywany |
| 27 | – | Nieużywany |
| 28 | Mini przekaźnik | Wentylator pomocniczy |
| 29 | Mikroprzekaźnik | Światła postojowe do przyczep |
| trzydzieści | Mikroprzekaźnik | Lewe światła hamowania / kierunkowskazy przyczepy |
| 31 | Mikroprzekaźnik | Prawy hamulec przyczepy/światła kierunkowskazów |
| 32 | Mini przekaźnik | Tylny odszraniacz |
| 40 | 15 A* | Silnik nr 1 (cewka przekaźnika klimatyzacji, IMRC, czujniki HEGO, odpowietrznik wkładu, skrzynia biegów, odpowietrznik wkładu) |
| 41 | 25A* | trąbić |
| 42 | 10 A* | sprzęgło klimatyzacji |
| 43 | 15 A* | Silnik nr 2 (przekaźnik wentylatora chłodzącego, wtryskiwacze, PCM, czujnik MAF, LAC, cewka zapłonowa, ESM) |
| 44 | 10 A* | Podgrzewany PCV |
| 45 | 15 A* | Czerwone światła |
| 46 | 20 A* | Hamulec przyczepy / kierunkowskazy |
| 47 | 15 A* | Moduł sterujący pompy paliwa |
| 48 | – | Nieużywany |
| 49 | 10 A* | Czapka PCM |
| pięćdziesiąt | 10 A* | Alternator |
| 51 | 10 A* | Regulowane pedały (bez pamięci) lub moduł pamięci |
| 52 | 20 A* | Światła postojowe do holowania |
| 53 | 10 A* | Podgrzewane lustra |
| 54 | 30A* | Silnik wycieraczki przedniej |
| 55 | 25A* | Silnik wycieraczki tylnej |
| 56 | 30A* | Najwyższej jakości radio |
| 57 | 20A* | Zapalniczka |
| 58 | 30A* | SJB #1 – Centralne światło stopu (CHMSL), oświetlenie tablicy rejestracyjnej, OBD II, światło kopuły, drzwi pomocnicze, światła przełączników (F-8, F-9, F-10 i F-ll Foods) |
| 59 | 20 A* | Radio (bez dopłaty) |
| 60 | 30A* | SJB #4 – Światła cofania, Zamki do drzwi |
| 61 | 20 A* | Gniazdo trzeciego rzędu |
| 62 | 30A* | SJB # 3 – Światła skrętu w prawo / światła pomocnicze, światła mijania prawe, światła postojowe / kierunkowskazy przednie lewe, światła postojowe / kierunkowskazy tylne lewe, światła sufitowe na desce rozdzielczej, lusterko boczne po lewej stronie, zegar, grupa funkcyjna, centrum wiadomości (SJB F -15), Włącznik światła: konsola podsufitowa, DVD / tylny system klimatyzacji, podświetlenie przełącznika reflektorów, podświetlenie klimatyzacji |
| 63 | 20 A* | Gniazdo tablicy przyrządów |
| 64 | 20 A* | Wyłącznik zapłonu nr 1 zasilacz |
| 65 | 30A* | SJB # 2 – Lewe kierunkowskazy / światła pomocnicze, Lewe światła mijania, Prawe przednie światła postojowe / kierunkowskazy, Prawe tylne światła postojowe / stop / kierunkowskazy, Lampy kałużowe, Kierunkowskazy, Osłony przeciwsłoneczne, 2 i 3 rzędy świateł, Lampa ładowania, Wskaźnik rozmrażania |
| 66 | 20 A* | Gniazdko elektryczne w drugim rzędzie |
| 67 | 20 A* | Stacyjka nr 2 moc |
| 70 | – | Nieużywany |
| 71 | – | Nieużywany |
| 72 | – | Nieużywany |
| 73 | – | Nieużywany |
| 74 | – | Nieużywany |
| 75 | Dioda | PCM |
| 76 | Dioda | sprzęgło klimatyzacji |
| * Bezpiecznik mini ** Bezpiecznik kasetowy |
Pomocnicza skrzynka przekaźnikowa
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | – | Przekaźnik wentylatora chłodzącego nr 4 |
| 2 | – | Przekaźnik wentylatora chłodzącego nr 5 |
| 3 | – | Przekaźnik wentylatora chłodzącego nr 3 |
| 4 | – | Przekaźnik wentylatora chłodzącego nr 1 |
| pięć | – | Przekaźnik wentylatora chłodzącego nr 2 |
| 6 | 40A* | Silnik prawego wentylatora chłodzącego (tylko pojazdy z pakietem przyczepy) |
| 7 | 15A** | Wyłącznik obwodu wentylatora chłodzącego o niskiej prędkości (pojazdy tylko z pakietem przyczepy) |
| osiem | 40A* | Silnik lewego wentylatora chłodzącego (pojazdy z pakietem przyczepy) |
| osiem | 10 A** | Wyłącznik obwodu wentylatora chłodzącego o niskiej prędkości (pojazdy bez zestawu przyczepy) |
| * Bezpiecznik Maxi ** Wyłącznik automatyczny |
2006, 2007
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2006, 2007)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | Przekaźnik | Dodatkowy przekaźnik czasowy 1 |
| 2 | Przekaźnik | Dodatkowy przekaźnik czasowy 2 |
| 3 | 10 A | Silnik wycieraczek przednich Zasilanie włączone |
| 4 | 5A | B + zasilanie lusterek zewnętrznych |
| pięć | 20A | Zasilanie okna wentylacyjnego / Zasilanie radia |
| 6 | 5A | Przełącznik drzwi kierowcy Oświetlenie / oświetlenie przełącznika drzwi pasażera |
| 7 | 10 A | Tylna wycieraczka Zasilanie włączone |
| osiem | 10 A | Klaster / automatyczna elektroniczna regulacja temperatury (EATC) zasilanie B+, DVD |
| dziewięć | 10 A | Pasywny system antykradzieżowy (PATS) Zasilacz LED |
| dziesięć | 5A | Radio pomocnicze |
| jedenaście | 5A | Pomocniczy system klimatyzacji / Moduł zasilania tylnej klapy / Moduł zasilania lewych i prawych drzwi przesuwnych / Złącze łącza danych (DLC) / Zasilanie zegara B + |
| 12 | 5A | Brake-Shift Interlock (BSI) Moc jazdy, system klimatyzacji Moc jazdy |
| 13 | 5A | Kompas / Podgrzewany fotel kierowcy / Podgrzewane siedzenia pasażera / System wykrywania cofania / Moduł elektrycznej klapy tylnej / Elektryczne drzwi przesuwne |
| czternaście | 5A | Skrzynka bezpieczników pod maską Włączone zasilanie, przednia dmuchawa Włączone zasilanie |
| piętnaście | 10 A | Włącznik hamulca (BOO) B + |
| szesnaście | 5A | Kąt skrętu / Klaster / Wyciszanie elektrycznych drzwi przesuwnych i elektrycznie sterowanej diody LED tylnej klapy / Elektrochromatyczne lusterko wsteczne Run / Start / System monitorowania ciśnienia w oponach |
| 17 | 10 A | Moduł kontroli bezpieczeństwa (RCM) / Wskaźnik dezaktywacji poduszki powietrznej pasażera (PADI) / System wykrywania pasażera (PODS) Uruchom / Start |
| 18 | 10 A | Moduł przeciwblokujący układu hamulcowego (ABS) / Presostat hamulca / Regulacja prędkości Run / Start |
| dziewiętnaście | 5A | PATS/klaster/diody LED poduszki powietrznej/moduł sterowania układem napędowym (PCM) Przekaźnik uruchomienia/rozpoczęcia |
| dwadzieścia | 10 A | Moc startowa tylnej klapy, moc startowa radia |
| 21 | 10 A | Zasilanie przekaźnika rozrusznika START |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce elektrycznej (2006, 2007)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | – | Nieużywany |
| 2 | 30A** | Prawy wentylator chłodzący |
| 3 | 30A** | Lewy wentylator chłodzący |
| 4 | 30A** | Elektromagnes rozrusznika |
| pięć | 30A** | Prawe elektryczne drzwi przesuwne |
| 6 | 30A** | Akcesorium SJB nr 2 (podnośnik szyby kierowcy) |
| 7 | 30A** | Pomocniczy silnik dmuchawy |
| osiem | 40A** | Układ przeciwblokujący (ABS) nr 2 (moc cewki) |
| dziewięć | 30A** | Elektryczna klapa tylna |
| dziesięć | 30A** | Akcesorium SJB nr 1 (okno pasażerskie, radio, okna wentylacyjne) |
| jedenaście | 30A** | Lewy fotel elektryczny / podgrzewany fotel |
| 12 | 40A** | ABS nr 1 (silnik pompy) |
| 13 | 40A** | Tylny odszraniacz |
| czternaście | 30A** | Silnik dmuchawy klimatyzacji przedniej |
| piętnaście | 30A** | Prawy fotel elektryczny / podgrzewany fotel |
| szesnaście | 30A** | Lewe elektryczne drzwi przesuwne |
| dwadzieścia | Mini przekaźnik | Moc modułu sterującego układem napędowym (PCM) |
| 21 | Mini przekaźnik | trąbić |
| 22 | Mikroprzekaźnik | sprzęgło klimatyzacji |
| 23 | Mikroprzekaźnik | Czerwone światła |
| 24 | Mini przekaźnik | Wejście |
| 25 | Mikroprzekaźnik | Pompa paliwowa |
| 26 | – | Nieużywany |
| 27 | – | Nieużywany |
| 28 | Mini przekaźnik | Wentylator pomocniczy |
| 29 | Mikroprzekaźnik | Światła postojowe do przyczep |
| trzydzieści | Mikroprzekaźnik | Lewe światła hamowania / kierunkowskazy przyczepy |
| 31 | Mikroprzekaźnik | Prawy hamulec przyczepy/światła kierunkowskazów |
| 32 | Mini przekaźnik | Tylny odszraniacz |
| 40 | 15 A* | Silnik nr 1 (cewka przekaźnika klimatyzacji, IMRC, czujniki HEGO, odpowietrzanie wkładu, moduł przekładni) |
| 41 | 25A* | trąbić |
| 42 | 10 A* | sprzęgło klimatyzacji |
| 43 | 15 A* | Silnik nr 2 (przekaźnik wentylatora chłodzącego, wtryskiwacze, PCM, czujnik MAF, IAC, cewka zapłonowa, ESM) |
| 44 | 10 A* | Podgrzewany PCV |
| 45 | 15 A* | Czerwone światła |
| 46 | 20 A* | Hamulec przyczepy / kierunkowskazy |
| 47 | 15 A* | Pompa paliwa, wyłącznik pompy paliwa |
| 48 | 15 A* | Światła przeciwmgielne |
| 49 | 10 A* | PCM KAP, kanister eventowy |
| pięćdziesiąt | 10 A* | Alternator |
| 51 | 10 A* | Regulowane pedały (bez pamięci) lub moduł pamięci |
| 52 | 20 A* | Światła postojowe do holowania |
| 53 | 10 A* | Podgrzewane lustra |
| 54 | 30A* | Silnik wycieraczki przedniej |
| 55 | 25A* | Silnik wycieraczki tylnej |
| 56 | 30A* | Najwyższej jakości radio |
| 57 | – | Nieużywany |
| 58 | 30A* | SJB #1 – Centralne światło stopu (CHMSL), oświetlenie tablicy rejestracyjnej, OBD II, światło kopuły, drzwi pomocnicze, światła przełączników (F-8, F-9, F-10 i Fl 1 Foods) |
| 59 | 20 A* | Radio (bez dopłaty) |
| 60 | 30A* | SJB #4 – Światła cofania, Zamki do drzwi |
| 61 | – | Nieużywany |
| 62 | 30A* | SJB # 3 – Światła skrętu w prawo / światła pomocnicze, światła mijania prawe, światła postojowe / kierunkowskazy przednie lewe, światła postojowe / kierunkowskazy tylne lewe, światła sufitowe na desce rozdzielczej, lusterko boczne po lewej stronie, zegar, grupa funkcyjna, centrum wiadomości (SJB F -15), Włącznik światła: konsola podsufitowa, DVD / tylny system klimatyzacji, podświetlenie przełącznika reflektorów, podświetlenie klimatyzacji |
| 63 | 20 A* | Gniazdo zasilania na desce rozdzielczej, zapalniczka cygar |
| 64 | 20 A* | Wyłącznik zapłonu nr 1 zasilacz |
| 65 | 30A* | SJB # 2 – Lewe kierunkowskazy / światła pomocnicze, Lewe światła mijania, Prawe przednie światła postojowe / kierunkowskazy, Prawe tylne światła postojowe / stop / kierunkowskazy, Lampy kałużowe, Kierunkowskazy, Osłony przeciwsłoneczne, 2 i 3 rzędy świateł, Lampa ładowania, Wskaźnik rozmrażania |
| 66 | 20 A* | Gniazda elektryczne w 2. i 3. rzędzie siedzeń |
| 67 | 20 A* | Stacyjka nr 2 moc |
| 70 | – | Nieużywany |
| 71 | – | Nieużywany |
| 72 | – | Nieużywany |
| 73 | – | Nieużywany |
| 74 | – | Nieużywany |
| 75 | Dioda | PCM |
| 76 | Dioda | sprzęgło klimatyzacji |
| * Bezpiecznik mini ** Bezpiecznik kasetowy |
Pomocnicza skrzynka przekaźnikowa
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | – | Przekaźnik wentylatora chłodzącego nr 4 |
| 2 | – | Przekaźnik wentylatora chłodzącego nr 5 |
| 3 | – | Przekaźnik wentylatora chłodzącego nr 3 |
| 4 | – | Przekaźnik wentylatora chłodzącego nr 1 |
| pięć | – | Przekaźnik wentylatora chłodzącego nr 2 |
| 6 | 40A* | Silnik prawego wentylatora chłodzącego (tylko pojazdy z pakietem przyczepy) |
| 7 | 15A** | Wyłącznik obwodu wentylatora chłodzącego o niskiej prędkości (pojazdy tylko z pakietem przyczepy) |
| osiem | 40A* | Silnik lewego wentylatora chłodzącego (pojazdy z pakietem przyczepy) |
| osiem | 10 A** | Wyłącznik obwodu wentylatora chłodzącego o niskiej prędkości (pojazdy bez zestawu przyczepy) |
| * Bezpiecznik Maxi ** Wyłącznik automatyczny |
