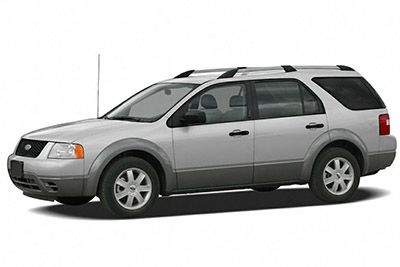

Crossover SUV Ford Freestyle był produkowany od 2005 do 2007 roku. W tym artykule znajdziesz schematy skrzynek bezpieczników Ford Freestyle 2005, 2006 i 2007 , informacje o lokalizacji paneli bezpieczników wewnątrz samochodu, a także dowiesz się więcej o przypisaniu każdego z nich. bezpiecznik (układ bezpieczników) i przekaźnik.
Contents
Układ bezpieczników Ford Freestyle 2005-2007
Bezpieczniki zapalniczki (gniazdo zasilania) Forda Freestyle to bezpiecznik F9 (zapalniczka) w skrzynce bezpieczników w desce rozdzielczej oraz bezpieczniki nr 15 (lub nr 14 od 2006) (przedział bagażowy), nr 17 (lub nr 16 od 2006) (punkt zasilania konsoli) w skrzynce bezpieczników w komorze silnika.
Lokalizacja skrzynki bezpieczników
Panel bezpieczników w przedziale pasażerskim / inteligentna skrzynka przyłączeniowa (SJB)
Znajduje się pod deską rozdzielczą po lewej stronie kierownicy.
Komora silnika
Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika.
Schematy skrzynek bezpieczników
Reklamy reklamowe
2005
Przedział pasażerski
Przyporządkowanie bezpieczników w przedziale pasażerskim
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| F1 | 20A | Czerwone światła |
| F2 | 15A | Oświetlenie wewnętrzne (światła grzecznościowe i na życzenie), akcesoria z opóźnieniem (elektryczne szyby i przezroczysty szyberdach) |
| F3 | 25A | Dostęp / Bezpieczeństwo (siłowniki zamków elektrycznych drzwi, siłownik zamka tylnej klapy, elektromagnes klapy tylnej) |
| F4 | 15A | Regulowany przełącznik nożny |
| F5 | 20A | Rogi |
| F6 | 20A | Dźwięk (subwoofer) |
| F7 | 7,5A | Pamięć Power / Keep Alive (KAM): generator i moduł sterowania zespołem napędowym (PCM), klimatyzacja, zegar analogowy |
| F8 | 15A | Światła postojowe, boczne znaczniki, osłona holownicza |
| F9 | 20A | Zapalniczka, złącze łącza danych (DLC) |
| F10 | 7,5A | Lustra i moduł pamięci |
| F11 | 20A | Audio, rodzinny system rozrywki (FES) |
| F12 | 10 A | Światła cofania, elektrochromatyczne lusterko wsteczne, system wykrywania cofania (RSS), zabezpieczenie przed holowaniem |
| F13 | 7,5A | audio |
| F14 | 7,5A | Cewka przekaźnika rozrusznika, PCM |
| F15 | 10 A | Opóźnione akcesoria (logika silnika okna kierowcy, oświetlenie przełącznika klimatyzacji pomocniczej, dach księżycowy, audio, oświetlenie przełącznika blokady drzwi kierowcy) |
| F 16 | 10 A | Tylny wskaźnik odszraniania, podgrzewane lusterka |
| F17 | 30A | Tylny odszraniacz |
| F18 | 10 A | Cewka przekaźnika PCM, Shifter Brake-Shift Interlock (BSI), moduł pasywnego systemu antykradzieżowego (PATS), cewka przekaźnika paliwa, światła hamowania, centralne górne światło stopu (CHMSL) |
| F19 | 10 A | Układ przeciwblokujący (ABS) / moduł kontroli trakcji, moduł napędu na wszystkie koła (AWD), RSS, moduły podgrzewanych siedzeń |
| F20 | 7,5A | Klaster, kontrola klimatu |
| F21 | 7,5A | Moduł kontroli ograniczeń (RCM) |
| F22 | 7,5A | Pomocnicze cewki przekaźnika klimatyzacji, elektrochromatyczne lusterko wsteczne, moduł kompasu |
| F23 | 7,5A | Cewka przekaźnika wycieraczek, cewka przekaźnika dmuchawy, logika klastra |
| F24 | 7,5A | Czujnik klasyfikacji pasażerów (OCS), dezaktywacja poduszki powietrznej pasażera (PAD) |
| C1 | Wyłącznik automatyczny 30A | Opóźnione akcesoria (przednie okno pasażera, tylne okna pasażera [za pomocą przełącznika okiennego], oświetlenie przełącznika okiennego, podświetlenie |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w rozdzielnicy elektrycznej (2005)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 80A* | Wewnętrzny panel bezpieczników (SJB), bezpieczniki SJB 1, 2, 3, 4, 5, 8 i 12 |
| 2 | – | Nieużywany |
| 3 | – | Nieużywany |
| 4 | 50A* | Przekaźnik wycieraczek RUN / ACC do bezpieczników PDB, PDB 37 i 38 |
| pięć | – | Nieużywany |
| 6 | 20 A* | szyberdach |
| 7 | – | Nieużywany |
| osiem | 60A* | Wentylator chłodzący silnik |
| dziewięć | – | Nieużywany |
| dziesięć | 40A* | Układ przeciwblokujący (ABS) (silnik) |
| jedenaście | 30A* | Wejście |
| 12 | 30A* | Przekaźnik modułu sterującego układu napędowego (PCM) |
| 13 | 20 A* | ABS (zawory) |
| czternaście | – | Nieużywany |
| piętnaście | 20A** | Gniazdko (przedział ładunkowy) |
| szesnaście | 15A** | Moduł kontroli trakcji (TCM) |
| 17 | 20A** | Gniazdo zasilania (konsola) |
| 18 | 10 A** | Alternator |
| dziewiętnaście | 40A* | Zasilanie logiki do urządzeń półprzewodnikowych SJB, SJB |
| dwadzieścia | – | Nieużywany |
| 21 | 40A* | Tylny odszraniacz |
| 22 | 30A* | Elektryczne silniki siedzeń (pasażerskie) |
| 23 | 30A* | Podgrzewane moduły siedzeń |
| 24 | 15A** | Światła przeciwmgielne |
| 25 | 10 A** | Przekaźnik sprzęgła klimatyzacji, sprzęgło sprężarki klimatyzacji |
| 26 | – | Nieużywany |
| 27 | – | Nieużywany |
| 28 | 15 A** | Przekaźnik paliwa (moduł sterujący pompy paliwa, pompa paliwa) |
| 29 | 80A* | Zasilanie SJB, SJB (wyłącznik, bezpieczniki 6, 7, 9, 10, 11 i 15) |
| trzydzieści | 30A* | Silnik szyby kierowcy |
| 31 | – | Nieużywany |
| 32 | 30A* | Pomocniczy silnik tylnego wentylatora klimatyzacji |
| 33 | 30A* | Silniki fotela kierowcy, moduł pamięci |
| 34 | 30A* | Stacyjka (do SJB) |
| 35 | – | Nieużywany |
| 36 | 40A* | Przedni silnik dmuchawy klimatyzacji |
| 37 | 30A** | Wycieraczka przedniej szyby, Spryskiwacz przedniej szyby |
| 38 | 5A** | Podgrzewany zawór wentylacji dodatniej skrzyni korbowej (PCV) |
| 39 | 25A** | Tylna wycieraczka, tylna wycieraczka |
| 40 | 10 A** | TCM, EVMV, odpowietrznik wkładu, ESM, podgrzewacze tlenu wydechowego, sprzęgło klimatyzacji |
| 41 | 15 A** | PCM, wtryskiwacze, cewki zapłonowe, czujnik masowego przepływu powietrza (MAF) |
| 42 | – | Nieużywany |
| 43 | – | Nieużywany |
| 44 | – | Nieużywany |
| 45 | – | Nieużywany |
| 46 | – | Nieużywany |
| 47 | – | Nieużywany |
| 48 | 1/2 przekaźnika ISO | Światła przeciwmgielne |
| 49 | – | Nieużywany |
| pięćdziesiąt | 1/2 przekaźnika ISO | Pomocnicza pompa płynu chłodzącego |
| 51 | 1/2 przekaźnika ISO | sprzęgło klimatyzacji |
| 52 | – | Nieużywany |
| 53 | 1/2 przekaźnika ISO | Moduł sterujący pompy paliwa, pompa paliwa |
| 54 | – | Nieużywany |
| 55 | Pełny przekaźnik ISO | Przekaźnik PCM, bezpieczniki PDB 40 i 41 |
| 56 | Pełny przekaźnik ISO | Elektromagnes rozrusznika |
| 57 | Pełny przekaźnik ISO | Przedni silnik dmuchawy klimatyzacji |
| 58 | Przekaźnik wysokoprądowy | Wycieraczki |
| 59 | – | Nieużywany |
| 60 | Dioda 1A | PCM |
| 61 | Dioda 1A | PCM |
| * Bezpieczniki kasetowe ** Bezpieczniki mini |
2006
Reklamy reklamowe
Przedział pasażerski
Przyporządkowanie bezpieczników w przedziale pasażerskim
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| F1 | 20A | Czerwone światła |
| F2 | 15A | Oświetlenie wewnętrzne (światła grzecznościowe i na życzenie), akcesoria z opóźnieniem (elektryczne szyby i przezroczysty szyberdach) |
| F3 | 25A | Dostęp / Bezpieczeństwo (siłowniki zamków elektrycznych drzwi, siłownik zamka tylnej klapy, elektromagnes klapy tylnej) |
| F4 | 15A | Regulowany przełącznik nożny |
| F5 | 20A | Rogi |
| F6 | 20A | Dźwięk (subwoofer) |
| F7 | 7,5A | Pamięć Power / Keep Alive (KAM): generator i moduł sterowania zespołem napędowym (PCM), klimatyzacja, zegar analogowy |
| F8 | 15A | Światła postojowe, boczne znaczniki, osłona holownicza |
| F9 | 20A | Zapalniczka, złącze łącza danych (DLC) |
| F10 | 7,5A | Lustra i moduł pamięci |
| F11 | 20A | Audio, rodzinny system rozrywki (FES) |
| F12 | 10 A | Światła cofania, elektrochromatyczne lusterko wsteczne, system wykrywania cofania (RSS), zabezpieczenie przed holowaniem |
| F13 | 7,5A | audio |
| F14 | 7,5A | Cewka przekaźnika rozrusznika, PCM |
| F15 | 10 A | Opóźnione akcesoria (logika silnika okna kierowcy, oświetlenie przełącznika klimatyzacji pomocniczej, dach księżycowy, audio, oświetlenie przełącznika blokady drzwi kierowcy) |
| F 16 | 10 A | Tylny wskaźnik odszraniania, podgrzewane lusterka |
| F17 | 30A | Tylny odszraniacz |
| F18 | 10 A | Cewka przekaźnika PCM, Shifter Brake-Shift Interlock (BSI), moduł pasywnego systemu antykradzieżowego (PATS), cewka przekaźnika paliwa, światła hamowania, centralne górne światło stopu (CHMSL) |
| F19 | 10 A | Układ przeciwblokujący (ABS) / moduł kontroli trakcji, moduł napędu na wszystkie koła (AWD), RSS, moduły podgrzewanych siedzeń |
| F20 | 7,5A | Klaster, kontrola klimatu |
| F21 | 7,5A | Moduł kontroli ograniczeń (RCM) |
| F22 | 7,5A | Pomocnicze cewki przekaźnika klimatyzacji, elektrochromatyczne lusterko wsteczne, moduł kompasu |
| F23 | 7,5A | Cewka przekaźnika wycieraczek, cewka przekaźnika dmuchawy, logika klastra |
| F24 | 7,5A | Czujnik klasyfikacji pasażerów (OCS), dezaktywacja poduszki powietrznej pasażera (PAD) |
| C1 | Wyłącznik automatyczny 30A | Opóźnione akcesoria (przednie okno pasażera, tylne okna pasażera [za pomocą przełącznika okiennego], oświetlenie przełącznika okiennego, podświetlenie |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w skrzynce elektrycznej (2006)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 80A* | SJB, topniki SJB 1, 2, 3, 4, 5, 8 i 12 |
| 2 | – | Nieużywany |
| 3 | 50A* | Wycieraczki przednie i tylne (bezpieczniki 45 i 47) |
| 4 | – | Nieużywany |
| pięć | 20 A* | szyberdach |
| 6 | – | Nieużywany |
| 7 | 60A* | Wentylator chłodzący silnik |
| osiem | – | Nieużywany |
| dziewięć | 40A* | Układ przeciwblokujący (ABS) (silnik) |
| dziesięć | 30A* | Wejście |
| jedenaście | 30A* | Przekaźnik modułu sterującego układu napędowego (PCM) |
| 12 | 20 A* | ABS (zawory) |
| 13 | – | Nieużywany |
| czternaście | 20A** | Gniazdko (przedział ładunkowy) |
| piętnaście | 15A** | Moduł kontroli trakcji (TCM) |
| szesnaście | 20A** | Gniazdo zasilania (konsola) |
| 17 | 10 A** | Alternator |
| 18 | 40A* | Zasilanie logiki do urządzeń półprzewodnikowych SJB, SJB |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | 40A* | Tylny odszraniacz |
| 21 | 30A* | Elektryczne silniki siedzeń (pasażerskie) |
| 22 | 30A* | Podgrzewane moduły siedzeń |
| 23 | 15A** | Światła przeciwmgielne |
| 24 | 10 A** | Przekaźnik sprzęgła klimatyzacji, sprzęgło sprężarki klimatyzacji |
| 25 | – | Nieużywany |
| 26 | – | Nieużywany |
| 27 | 15A** | Przekaźnik paliwa (moduł sterujący pompy paliwa, pompa paliwa) |
| 28 | 80A* | Zasilanie SJB, SJB (wyłącznik, bezpieczniki 6, 7, 9, 10, 11 i 15) |
| 29 | 30A* | Silnik szyby kierowcy |
| trzydzieści | – | Nieużywany |
| 31 | 30A* | Pomocniczy silnik tylnego wentylatora klimatyzacji, pomocnicza pompa chłodziwa |
| 32 | 30A* | Silniki fotela kierowcy, moduł pamięci |
| 33 | 30A* | Stacyjka (do SJB) |
| 34 | – | Nieużywany |
| 35 | 40A* | Przedni silnik dmuchawy klimatyzacji, cewka przekaźnika pomocniczej pompy chłodziwa |
| 36 | – | Nieużywany |
| 37 | – | Nieużywany |
| 38 | – | Nieużywany |
| 39 | Dioda 1A | PCM |
| 40 | Dioda 1A | sprzęgło klimatyzacji |
| 41 | 1/2 przekaźnika ISO | Światła przeciwmgielne |
| 42 | 1/2 przekaźnika ISO | Pomocnicza pompa płynu chłodzącego |
| 43 | 1/2 przekaźnika ISO | sprzęgło klimatyzacji |
| 44 | 1/2 przekaźnika ISO | Moduł sterujący pompy paliwa, pompa paliwa |
| 45 | 30A** | Wycieraczka przedniej szyby, Spryskiwacz przedniej szyby |
| 46 | 5A** | Podgrzewany zawór wentylacji dodatniej skrzyni korbowej (PCV) |
| 47 | 25A** | Tylna wycieraczka, tylna wycieraczka |
| 48 | 10 A** | TCM, EVMV, odpowietrznik wkładu, ESM, podgrzewacze tlenu wydechowego, sprzęgło klimatyzacji |
| 49 | 15 A** | PCM, wtryskiwacze, cewki zapłonowe, czujnik masowego przepływu powietrza (MAF) |
| pięćdziesiąt | Pełny przekaźnik ISO | Przekaźnik PCM, bezpieczniki PDB 40 i 41 |
| 51 | Pełny przekaźnik ISO | Elektromagnes rozrusznika |
| 52 | Pełny przekaźnik ISO | Przedni silnik dmuchawy klimatyzacji, cewka przekaźnika pompy płynu chłodzącego |
| 53 | – | Nieużywany |
| 54 | – | Nieużywany |
| 55 | – | Nieużywany |
| 56 | – | Nieużywany |
| 57 | – | Nieużywany |
| 58 | Przekaźnik wysokoprądowy | Wycieraczki |
| * Bezpieczniki kasetowe ** Bezpieczniki mini |
2007
Reklamy reklamowe
Przedział pasażerski
Przyporządkowanie bezpieczników w przedziale pasażerskim
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| F1 | 20A | Czerwone światła |
| F2 | 15A | Oświetlenie wewnętrzne (światła grzecznościowe i na życzenie), akcesoria z opóźnieniem (elektryczne szyby i przezroczysty szyberdach) |
| F3 | 25A | Dostęp / Bezpieczeństwo (siłowniki zamków elektrycznych drzwi, siłownik zamka tylnej klapy, elektromagnes klapy tylnej) |
| F4 | 15A | Regulowany przełącznik nożny |
| F5 | 20A | Rogi |
| F6 | 20A | Dźwięk (subwoofer) |
| F7 | 7,5A | Pamięć Power / Keep Alive (KAM): generator i moduł sterowania zespołem napędowym (PCM), klimatyzacja, zegar analogowy |
| F8 | 15A | Światła postojowe, boczne znaczniki, osłona holownicza |
| F9 | 20A | Zapalniczka, złącze łącza danych (DLC) |
| F10 | 7,5A | Lustra i moduł pamięci |
| F11 | 20A | Audio, rodzinny system rozrywki (FES) |
| F12 | 10 A | Światła cofania, elektrochromatyczne lusterko wsteczne, system wykrywania cofania (RSS), zabezpieczenie przed holowaniem |
| F13 | 7,5A | audio |
| F14 | 7,5A | Cewka przekaźnika rozrusznika, PCM |
| F15 | 10 A | Opóźnione akcesoria (logika silnika okna kierowcy, oświetlenie przełącznika klimatyzacji pomocniczej, dach księżycowy, audio, oświetlenie przełącznika blokady drzwi kierowcy) |
| F 16 | 10 A | Tylny wskaźnik odszraniania, podgrzewane lusterka |
| F17 | 30A | Tylny odszraniacz |
| F18 | 10 A | Cewka przekaźnika PCM, Shifter Brake-Shift Interlock (BSI), moduł pasywnego systemu antykradzieżowego (PATS), cewka przekaźnika paliwa, światła hamowania, centralne górne światło stopu (CHMSL) |
| F19 | 10 A | Układ przeciwblokujący (ABS) / moduł kontroli trakcji, moduł napędu na wszystkie koła (AWD), RSS, moduły podgrzewanych siedzeń |
| F20 | 7,5A | Klaster, kontrola klimatu |
| F21 | 7,5A | Moduł kontroli ograniczeń (RCM) |
| F22 | 7,5A | Pomocnicze cewki przekaźnika klimatyzacji, elektrochromatyczne lusterko wsteczne, moduł kompasu |
| F23 | 7,5A | Cewka przekaźnika wycieraczek, cewka przekaźnika dmuchawy, logika klastra |
| F24 | 7,5A | Czujnik klasyfikacji pasażerów (OCS), dezaktywacja poduszki powietrznej pasażera (PAD) |
| C1 | Wyłącznik automatyczny 30A | Opóźnione akcesoria (przednie okno pasażera, tylne okna pasażera [za pomocą przełącznika okiennego], oświetlenie przełącznika okiennego, podświetlenie |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce rozdzielczej (2007)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 80A* | SJB, topniki SJB 1, 2, 3, 4, 5, 8 i 12 |
| 2 | – | Nieużywany |
| 3 | 50A* | Wycieraczki przednie i tylne (bezpieczniki 45 i 47) |
| 4 | – | Nieużywany |
| pięć | 20 A* | szyberdach |
| 6 | – | Nieużywany |
| 7 | 60A* | Wentylator chłodzący silnik |
| osiem | – | Nieużywany |
| dziewięć | 40A* | Układ przeciwblokujący (ABS) (silnik) |
| dziesięć | 30A* | Wejście |
| jedenaście | 30A* | Przekaźnik modułu sterującego układu napędowego (PCM) |
| 12 | 20 A* | ABS (zawory) |
| 13 | – | Nieużywany |
| czternaście | 20A** | Gniazdko (przedział ładunkowy) |
| piętnaście | 15A** | Moduł kontroli trakcji (TCM) |
| szesnaście | 20A** | Gniazdo zasilania (konsola) |
| 17 | 10 A** | Alternator |
| 18 | 40A* | Zasilanie logiki do urządzeń półprzewodnikowych SJB, SJB |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | 40A* | Tylny odszraniacz |
| 21 | 30A* | Elektryczne silniki siedzeń (pasażerskie) |
| 22 | 30A* | Podgrzewany moduł siedziska |
| 23 | 15A** | Światła przeciwmgielne |
| 24 | 10 A** | Przekaźnik sprzęgła klimatyzacji, sprzęgło sprężarki klimatyzacji |
| 25 | – | Nieużywany |
| 26 | – | Nieużywany |
| 27 | 15A** | Przekaźnik paliwa (moduł sterujący pompy paliwa, pompa paliwa) |
| 28 | 80A* | Zasilanie SJB, SJB (wyłącznik, bezpieczniki 6, 7, 9, 10, 11 i 15) |
| 29 | 30A* | Silnik szyby kierowcy |
| trzydzieści | – | Nieużywany |
| 31 | 30A* | Pomocniczy silnik tylnego wentylatora klimatyzacji, pomocnicza pompa chłodziwa |
| 32 | 30A* | Silniki fotela kierowcy, moduł pamięci |
| 33 | 30A* | Stacyjka (do SJB) |
| 34 | – | Nieużywany |
| 35 | 40A* | Przedni silnik dmuchawy klimatyzacji |
| 36 | 10 A** | Pomocnicza pompa płynu chłodzącego |
| 37 | – | Nieużywany |
| 38 | – | Nieużywany |
| 39 | Dioda 1A | PCM |
| 40 | Dioda 1A | sprzęgło klimatyzacji |
| 41 | 1/2 przekaźnika ISO | Światła przeciwmgielne |
| 42 | – | Nieużywany |
| 43 | 1/2 przekaźnika ISO | sprzęgło klimatyzacji |
| 44 | 1/2 przekaźnika ISO | Moduł sterujący pompy paliwa, pompa paliwa |
| 45 | 30A** | Wycieraczka przedniej szyby, Spryskiwacz przedniej szyby |
| 46 | 5A** | Podgrzewany zawór wentylacji dodatniej skrzyni korbowej (PCV) |
| 47 | 25A** | Tylna wycieraczka, tylna wycieraczka |
| 48 | 10 A** | TCM, EVMV, odpowietrznik wkładu, ESM, podgrzewacze tlenu wydechowego, sprzęgło klimatyzacji |
| 49 | 15 A** | PCM, wtryskiwacze, cewki zapłonowe, czujnik masowego przepływu powietrza (MAF) |
| pięćdziesiąt | Pełny przekaźnik ISO | Przekaźnik PCM, bezpieczniki PDB 40 i 41 |
| 51 | Pełny przekaźnik ISO | Elektromagnes rozrusznika |
| 52 | Pełny przekaźnik ISO | Przedni silnik dmuchawy klimatyzacji, cewka przekaźnika pompy płynu chłodzącego |
| 53 | – | Nieużywany |
| 54 | – | Nieużywany |
| 55 | – | Nieużywany |
| 56 | – | Nieużywany |
| 57 | – | Nieużywany |
| 58 | Przekaźnik wysokoprądowy | Wycieraczki |
| * Bezpieczniki kasetowe ** Bezpieczniki mini |
