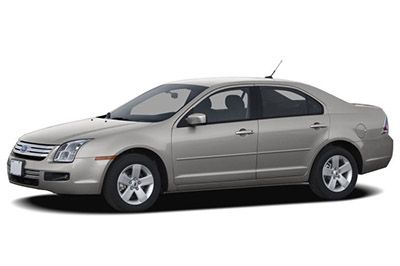

W tym artykule rozważymy pierwszą generację Forda Fusion (USA) przed liftingiem, wyprodukowaną w latach 2006-2009. Tutaj znajdziesz schematy skrzynek bezpieczników Ford Fusion 2006, 2007, 2008 i 2009 , uzyskasz informacje na temat lokalizacja paneli bezpieczników w samochodzie i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Ford Fusion 2006-2009
Bezpieczniki zapalniczki (gniazdo zasilania) to bezpiecznik fus15 (zapalniczka) w skrzynce bezpieczników deski rozdzielczej oraz №17 (2006-2007) lub №22 (2008-2009) (konsola gniazda zasilania) w skrzynce bezpieczników w komorze silnika.
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Panel bezpieczników znajduje się poniżej i po lewej stronie kierownicy obok pedału hamulca.
Komora silnika
Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika.
Schematy skrzynek bezpieczników
Reklamy reklamowe
2006, 2007
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2006, 2007)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 10 A | Światła cofania, lusterko elektrochromatyczne |
| 2 | 20A | Rogi |
| 3 | 15A | Oszczędzanie baterii: oświetlenie wewnętrzne, oświetlenie kałuży, światło bagażnika, elektryczne szyby |
| 4 | 15A | Światła postojowe, boczne znaczniki, oświetlenie tablicy rejestracyjnej |
| pięć | – | Nieużywany |
| 6 | – | Nieużywany |
| 7 | – | Nieużywany |
| osiem | 30A | Odmrażacz tylnej szyby |
| dziewięć | 10 A | Podgrzewane lustra |
| dziesięć | 30A | Cewka rozrusznika, PCM |
| jedenaście | 15A | Czerwone światła |
| 12 | 7,5A | Akcesoria opóźniające: radioodtwarzacze, dach księżycowy, podświetlenie przełącznika blokady, lusterka elektrochromowe |
| 13 | 7,5A | Klaster, KAM-PCM, zegar analogowy, jednostki główne A / C, elektrozawór odpowietrzania wkładu |
| czternaście | 15A | Pompa spryskiwacza przedniej szyby |
| piętnaście | 20A | Zapalniczka |
| szesnaście | 15A | Siłownik zamka drzwi, elektromagnes zamka bagażnika |
| 17 | 20A | Głośnik niskotonowy |
| 18 | 20A | Radioodtwarzacze, złącze OBDII |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | 7,5A | Lusterka mocy |
| 21 | 7,5A | Światła stopu |
| 22 | 7,5A | audio |
| 23 | 7,5A | Cewka przekaźnika wycieraczek, logika klastra |
| 24 | 7,5A | OCS (miejsce pasażera), wskaźnik PAD |
| 25 | 7,5A | MRC |
| 26 | 7,5A | Transceiver PATS, elektromagnes blokady zmiany biegów, przełącznik pedału hamulca |
| 27 | 7,5A | Klaster, Centralne klimatyzatory |
| 28 | 10 A | ABS / kontrola trakcji, podgrzewane siedzenia, kompas |
| C/B | Wyłącznik automatyczny 30A | Elektryczne szyby, opóźnione akcesorium (bezpiecznik SJB! 2) |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce elektrycznej (2006, 2007)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 60A*** | Zasilanie SJB (bezpieczniki 12, 13, 14, 15, 16, 17, 18, C/B) |
| 2 | 40 A** | Moc układu napędowego |
| 3 | – | Nieużywany |
| 4 | 40 A** | Silnik dmuchawy |
| pięć | – | Nieużywany |
| 6 | 40 A** | Odszraniacz tylnej szyby, podgrzewane lusterka |
| 7 | 40 A** | Pompa PETA (tylko silnik PZEV) |
| osiem | – | Nieużywany |
| dziewięć | 20A** | Wycieraczki |
| dziesięć | 20A** | Zawory ABS |
| jedenaście | 20A** | Podgrzewane siedzenia |
| 12 | – | Nieużywany |
| 13 | – | Nieużywany |
| czternaście | 15A* | Stacyjka |
| piętnaście | – | Nieużywany |
| szesnaście | 15A* | Transmisja |
| 17 | 20A* | Gniazdo zasilania konsoli |
| 18 | 10 A* | Kierunek alternatora |
| dziewiętnaście | 40 A** | Zasilanie logiki do SJB (półprzewodnikowe urządzenia peryferyjne) |
| dwadzieścia | – | Nieużywany |
| 21 | – | Nieużywany |
| 22 | – | Nieużywany |
| 23 | 60A** | Zasilanie SJB (bezpieczniki 1, 2, 4, 10, 11) |
| 24 | 15A* | Światła przeciwmgielne |
| 25 | 10 A* | Sprzęgło sprężarki klimatyzacji |
| 26 | – | Nieużywany |
| 27 | – | Nieużywany |
| 28 | – | Nieużywany |
| 29 | 60A*** | Wentylator chłodzący silnik |
| trzydzieści | 30A** | Zasilanie przekaźnika pompy paliwa |
| 31 | – | Nieużywany |
| 32 | 30A** | Fotel kierowcy z regulacją elektryczną |
| 33 | 20A** | szyberdach |
| 34 | – | Nieużywany |
| 35 | – | Nieużywany |
| 36 | 40 A** | Pompy ABS |
| 37 | – | Nieużywany |
| 38 | – | Nieużywany |
| 39 | – | Nieużywany |
| 40 | – | Nieużywany |
| 41 | – | Nieużywany |
| 42 | 15A* | Bezemisyjny PCM |
| 43 | 15A* | Cewka na wtyczce |
| 44 | 15A* | Powiązane emisje PCM |
| 45 | 5A* | Powrót pompy PETA (tylko silnik PZEV) |
| 46 | 15A* | Wtryskiwacze |
| 47 | Przekaźniki 1/2 ISO | Światła przeciwmgielne |
| 48 | – | Nieużywany |
| 49 | – | Nieużywany |
| pięćdziesiąt | Przekaźniki 1/2 ISO | Park wycieraczek |
| 51 | Przekaźniki 1/2 ISO | Sprzęgło A/C |
| 52 | – | Nieużywany |
| 53 | Przekaźniki 1/2 ISO | URUCHOM wycieraczkę |
| 54 | Przekaźniki 1/2 ISO | Skrzynia biegów (tylko silnik l4) |
| 55 | Pełny przekaźnik ISO | Pompa paliwowa |
| 56 | Pełny przekaźnik ISO | Silnik dmuchawy |
| 57 | Pełny przekaźnik ISO | PCM |
| 58 | Przekaźnik wysokoprądowy | Pompa PETA (tylko silnik PZEV) |
| 59 | – | Nieużywany |
| 60 | Dioda | Pompa paliwowa |
| 61 | Dioda | Nieużywany |
| 62 | Wyłącznik obwodu | Zapasowy |
| * Bezpieczniki mini ** Bezpieczniki A1 *** Bezpieczniki A3 |
2008, 2009
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2008, 2009)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 10 A | Światła cofania (automatyczna skrzynia biegów), lusterko elektrochromatyczne |
| 2 | 20A | Rogi |
| 3 | 15A | Oszczędzanie baterii: oświetlenie wewnętrzne, oświetlenie kałuży, światło bagażnika, elektryczne szyby |
| 4 | 15A | Światła postojowe, boczne znaczniki, oświetlenie tablicy rejestracyjnej |
| pięć | – | Nieużywany |
| 6 | – | Nieużywany |
| 7 | – | Nieużywany |
| osiem | 30A | Odmrażacz tylnej szyby |
| dziewięć | 10 A | Podgrzewane lustra |
| dziesięć | 30A | Cewka rozrusznika, PCM |
| jedenaście | 15A | Czerwone światła |
| 12 | 7,5A | Akcesoria opóźniające: radioodtwarzacze, szyberdach, oświetlenie przełącznika blokady, lusterka elektrochromatyczne, oświetlenie ambientowe |
| 13 | 7,5A | Klaster, zegar analogowy, centralne klimatyzatory |
| czternaście | 15A | Pompa spryskiwacza przedniej szyby |
| piętnaście | 20A | Zapalniczka |
| szesnaście | 15A | Siłownik zamka drzwi, elektromagnes zamka bagażnika |
| 17 | 20A | Głośnik niskotonowy |
| 18 | 20A | Radioodtwarzacze, złącze OBDII |
| dziewiętnaście | 7,5A | Nieużywany (zapasowy) |
| dwadzieścia | 7,5A | Lusterka elektryczne, moduł radia satelitarnego, napęd na wszystkie koła |
| 21 | 7,5A | Światła stopu, CHMSL |
| 22 | 7,5A | audio |
| 23 | 7,5A | Cewka przekaźnika wycieraczek, logika klastra |
| 24 | 7,5 A | OCS (miejsce pasażera), wskaźnik PAD |
| 25 | 7,5 A | MRC |
| 26 | 7,5 A | Transceiver PATS, elektromagnes blokady zmiany biegów, przełącznik pedału hamulca, cewka przekaźnika automatycznej skrzyni biegów, przełącznik cofania (światła cofania dla manualnej skrzyni biegów) |
| 27 | 7,5 A | Klaster, Centralne klimatyzatory |
| 28 | 10 A | ABS / kontrola trakcji, podgrzewane siedzenia, kompas, system wykrywania cofania |
| C/B | Wyłącznik automatyczny 30A | Elektryczny szyberdach, opóźnione akcesorium (bezpiecznik SJB 12, elektryczne okno) |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce elektrycznej (2008, 2009)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 60A*** | Zasilanie SJB (bezpieczniki 12, 13, 14, 15, 16, 17, 18, C/B) |
| 2 | 60A*** | Zasilanie SJB (bezpieczniki 1, 2, 4, 10, 11) |
| 3 | 40A** | Moc układu napędowego, cewka przekaźnika PCM |
| 4 | 40A** | Silnik dmuchawy |
| pięć | – | Nieużywany |
| 6 | 40A** | Odszraniacz tylnej szyby, podgrzewane lusterka |
| 7 | 40A** | Zasilanie pompy PETA (PZEV) |
| osiem | 40A** | Pompy ABS |
| dziewięć | 20A** | Wycieraczki |
| dziesięć | 30A** | Zawory ABS |
| jedenaście | 20A** | Podgrzewane siedzenia |
| 12 | – | Nieużywany |
| 13 | 10 A* | SYNCHRONIZACJA |
| czternaście | 15 A* | Stacyjka |
| piętnaście | – | Nieużywany |
| szesnaście | 15 A* | Transmisja |
| 17 | 10 A* | Kierunek alternatora |
| 18 | – | Nieużywany |
| dziewiętnaście | 40A** | Zasilanie logiki do SJB (półprzewodnikowe urządzenia peryferyjne) |
| dwadzieścia | – | Nieużywany |
| 21 | – | Nieużywany |
| 22 | 20A** | Gniazdo zasilania konsoli |
| 23 | 10 A* | PCM KAM, FNR5 i elektrozawór odpowietrzający kasety |
| 24 | 15 A* | Światła przeciwmgielne |
| 25 | 10 A* | Sprzęgło sprężarki klimatyzacji |
| 26 | – | Nieużywany |
| 27 | – | Nieużywany |
| 28 | 60A*** | Wentylator chłodzący silnik |
| 29 | – | Nieużywany |
| trzydzieści | 30A** | Przekaźnik pompy paliwa/wtryskiwacza |
| 31 | – | Nieużywany |
| 32 | 30A** | Fotel kierowcy z regulacją elektryczną |
| 33 | 20A** | Dach księżycowy |
| 34 | – | Nieużywany |
| 35 | – | Nieużywany |
| 36 | 1A* | Dioda PCM |
| 37 | 1A* | Dioda LED One Touch Integrated Start (OTIS) (tylko automatyczna skrzynia biegów) |
| 38 | – | Nieużywany |
| 39 | – | Nieużywany |
| 40 | – | Nieużywany |
| 41 | Przekaźnik | Przekaźnik światła przeciwmgielnego |
| 42 | Przekaźnik | Przekaźnik wycieraczek |
| 43 | Przekaźnik | Przekaźnik sprzęgła klimatyzacji |
| 44 | Przekaźnik | Przekaźnik transmisji FNR5 |
| 45 | 5A* | Informacja zwrotna pompy PETA (PZEV) |
| 46 | 15 A* | Wtryskiwacze |
| 47 | 15 A* | PCM klasa B |
| 48 | 15 A* | Cewka na wtyczce |
| 49 | 15 A* | PCM klasa C |
| pięćdziesiąt | – | Nieużywany |
| 51 | – | Nieużywany |
| 52 | Pełny przekaźnik ISO | Przekaźnik dmuchawy |
| 53 | – | Nieużywany |
| 54 | Pełny przekaźnik ISO | Przekaźnik pompy paliwa/wtryskiwacza |
| 55 | Pełny przekaźnik ISO | Przekaźnik wycieraczek RUN |
| 56 | – | Nieużywany |
| 57 | Pełny przekaźnik ISO | Przekaźnik PCM |
| 58 | Przekaźnik wysokoprądowy | Pompy PETA (PZEV) |
| * Bezpieczniki mini ** Bezpieczniki A1 *** Bezpieczniki A3 |
