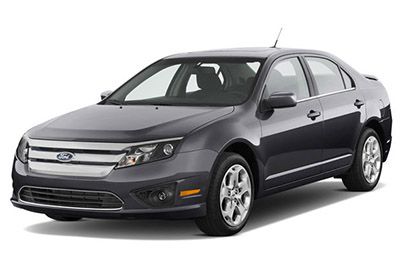

W tym artykule rozważymy pierwszą generację Forda Fusion (US) po liftingu, wyprodukowaną w latach 2010-2012. Tutaj znajdziesz schematy skrzynek bezpieczników Ford Fusion 2011 i 2012 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i znajdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Układ bezpieczników Ford Fusion 2010-2012
Bezpieczniki zapalniczki samochodowej Ford Fusion (gniazdko zasilania) to bezpieczniki №22 (gniazdo zasilania konsoli) i №29 (gniazdo zasilania z przodu) w skrzynce bezpieczników w komorze silnika.
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Panel bezpieczników znajduje się poniżej i po lewej stronie kierownicy obok pedału hamulca.
Komora silnika
Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika.
Schematy skrzynek bezpieczników
Reklamy reklamowe
2011
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2011)
| Nie. | Natężenie w amperach | Chronione obwody |
|---|---|---|
| jeden | 30A | Inteligentny silnik szyb kierowcy |
| 2 | 15A | Przełącznik włączania/wyłączania hamulca, wysokie środkowe światło hamowania |
| 3 | 15A | Nieużywany (zapasowy) |
| 4 | 30A | Nieużywany (zapasowy) |
| pięć | 10 A | Podświetlenie klawiatury, blokada dźwigni hamulca |
| 6 | 20A | Kierunkowskazy, światła stop |
| 7 | 10 A | Światła mijania (lewe) |
| osiem | 10 A | Światła mijania (po prawej) |
| dziewięć | 15A | Lampy dzięki uprzejmości |
| dziesięć | 15A | Podświetlenie, lampy kałużowe |
| jedenaście | 10 A | Moduł AWD |
| 12 | 7,5A | Elektryczne lusterka zewnętrzne |
| 13 | 5A | Moduł SYNC® |
| czternaście | 10 A | Elektroniczny panel wykończeniowy (EFP) moduł przycisków radia i klimatyzacji, wyświetlacz nawigacji, centralny wyświetlacz informacyjny, moduł GPS |
| piętnaście | 10 A | Kontrola klimatu |
| szesnaście | 15A | Nieużywany (zapasowy) |
| 17 | 20A | Zamki do drzwi, Otwieracz do bagażnika |
| 18 | 20A | Podgrzewane siedzenia |
| dziewiętnaście | 25A | Wzmacniacz |
| dwadzieścia | 15A | Wbudowane złącze diagnostyczne |
| 21 | 15A | Światła przeciwmgielne |
| 22 | 15A | Przednie światła pozycyjne, światła postojowe, oświetlenie tablicy rejestracyjnej |
| 23 | 15A | Czerwone światła |
| 24 | 20A | trąbić |
| 25 | 10 A | Lampy na żądanie / przekaźniki energooszczędne |
| 26 | 10 A | Moc baterii zestawu wskaźników |
| 27 | 20A | Stacyjka |
| 28 | 5A | Obwód wykrywania korby radiowej |
| 29 | 5A | Moc zapłonu zestawu wskaźników |
| trzydzieści | 5A | Nieużywany (zapasowy) |
| 31 | 10 A | Nieużywany (zapasowy) |
| 32 | 10 A | Moduł kontroli ograniczeń |
| 33 | 10 A | Nieużywany (zapasowy) |
| 34 | 5A | Nieużywany (zapasowy) |
| 35 | 10 A | Wspomaganie parkowania tyłem, system monitorowania martwego pola, podgrzewane siedzenia, AWD, tylna kamera wideo |
| 36 | 5A | Pasywny nadajnik-odbiornik z czujnikiem antykradzieżowym (PATS) |
| 37 | 10 A | Nieużywany (zapasowy) |
| 38 | 20A | Wzmacniacz subwoofera |
| 39 | 20A | Radio |
| 40 | 20A | Nieużywany (zapasowy) |
| 41 | 15A | Automatycznie przyciemniane lusterko wsteczne, szyberdach, kompas, oświetlenie otoczenia |
| 42 | 10 A | Elektroniczna kontrola stabilności, Elektroniczne wspomaganie kierownicy |
| 43 | 10 A | Nieużywany (zapasowy) |
| 44 | 10 A | Dioda paliwa/moduł sterowania układem napędowym |
| 45 | 5A | Podgrzewane podświetlenie i cewka przekaźnika dmuchawy, płynu do spryskiwaczy |
| 46 | 7,5A | Moduł czujnika klasyfikacji pasażerów (OCS), lampka kontrolna wyłączenia poduszki powietrznej pasażera |
| 47 | Wyłącznik automatyczny 30A | Okna elektryczne |
| 48 | – | Opóźniony przekaźnik pomocniczy |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce rozdzielczej (2011)
| Nie. | Natężenie w amperach | Chronione obwody |
|---|---|---|
| jeden | 50A* | Elektroniczne wspomaganie kierownicy B + |
| 2 | 50A* | Elektroniczne wspomaganie kierownicy B + |
| 3 | 40A* | Moduł sterujący układu napędowego (PCM) (57 przekaźnik mocy) |
| 4 | – | Nieużywany |
| pięć | 30A* | Rozrusznik (55 przekaźnik mocy) |
| 6 | 40A* | Odszranianie tylne (zasilanie przekaźnika 53) |
| 7 | – | Nieużywany |
| osiem | 40A* | Pompa układu przeciwblokującego (ABS) |
| dziewięć | 20A* | Wycieraczka |
| dziesięć | 30A* | Zawór ABS |
| jedenaście | – | Nieużywany |
| 12 | – | Nieużywany |
| 13 | – | Nieużywany |
| czternaście | – | Nieużywany |
| piętnaście | – | Nieużywany |
| szesnaście | 15 A** | Moduł transmisyjny (3,5L) |
| 17 | 10 A** | Alternator |
| 18 | – | Nieużywany |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | – | Nieużywany |
| 21 | – | Nieużywany |
| 22 | 20 A* | Gniazdo zasilania konsoli |
| 23 | 10 A** | PCM – Utrzymanie zasilania, odpowietrznik kasety |
| 24 | – | Nieużywany |
| 25 | 10 A** | Sprzęgło A / C (43 przekaźnik mocy) |
| 26 | – | Nieużywany |
| 27 | – | Nieużywany |
| 28 | 60A* | Silnik wentylatora chłodzącego (2,5L i 3,0L) |
| 28 | 80A* | Silnik wentylatora chłodzącego (3,5L) |
| 29 | 20 A* | Przednie gniazdo zasilania |
| trzydzieści | 30A* | Przekaźnik paliwa (54 przekaźnik mocy) |
| 31 | 30 A* | Elektrycznie regulowany fotel pasażera |
| 32 | 30 A* | Fotel kierowcy z regulacją elektryczną |
| 33 | 20 A* | Zasilanie silnika szyberdachu |
| 34 | – | Nieużywany |
| 35 | 40 A* | Przedni silnik dmuchawy klimatyzacji (52 przekaźnik mocy) |
| 36 | Dioda 1A | Pompa paliwowa |
| 37 | Dioda 1A | Start jednym dotknięciem |
| 38 | 10 A** | Podgrzewane lusterka zewnętrzne |
| 39 | – | Nieużywany |
| 40 | – | Nieużywany |
| 41 | Przekaźnik G8VA | Światła awaryjne |
| 42 | – | Nieużywany |
| 43 | Przekaźnik G8VA | sprzęgło klimatyzacji |
| 44 | – | Nieużywany |
| 45 | 15A** | Wtryskiwacze |
| 46 | 15A** | PCM |
| 47 | 10 A** | Ogólne elementy układu napędowego, przekaźnik sprzęgła klimatyzacji, światła cofania |
| 48 | 15A** | Cewki zapłonowe |
| 49 | 15A** | Elementy układu napędowego związane z emisją (2,5L i 3,5L) |
| 49 | 20A** | Elementy układu napędowego związane z emisją (3,0 l) |
| pięćdziesiąt | – | Nieużywany |
| 51 | – | Nieużywany |
| 52 | Pełny przekaźnik ISO | Przekaźnik silnika dmuchawy |
| 53 | Pełny przekaźnik ISO | Tylny przekaźnik odszraniania |
| 54 | Pełny przekaźnik ISO | Przekaźnik paliwa |
| 55 | Pełny przekaźnik ISO | Przekaźnik rozrusznika |
| 56 | – | Nieużywany |
| 57 | Pełny przekaźnik ISO | Przekaźnik PCM |
| 58 | – | Nieużywany |
| * Bezpieczniki kasetowe ** Bezpieczniki mini |
2012
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2012)
| Nie. | Natężenie w amperach | Chronione obwody |
|---|---|---|
| jeden | 30A | Inteligentny silnik szyb kierowcy |
| 2 | 15A | Przełącznik włączania/wyłączania hamulca, wysokie środkowe światło hamowania |
| 3 | 15A | Nieużywany (zapasowy) |
| 4 | 30A | Silnik inteligentnego okna pasażera |
| pięć | 10 A | Podświetlenie klawiatury, blokada dźwigni hamulca |
| 6 | 20A | Kierunkowskazy, światła stop |
| 7 | 10 A | Światła mijania (lewe) |
| osiem | 10 A | Światła mijania (po prawej) |
| dziewięć | 15A | Lampy dzięki uprzejmości |
| dziesięć | 15A | Podświetlenie, lampy kałużowe |
| jedenaście | 10 A | Moduł AWD |
| 12 | 7,5A | Elektryczne lusterka zewnętrzne |
| 13 | 5A | Moduł SYNC® |
| czternaście | 10 A | Elektroniczny panel wykończeniowy (EFP) moduł przycisków radia i klimatyzacji, wyświetlacz nawigacji, centralny wyświetlacz informacyjny, moduł GPS |
| piętnaście | 10 A | Kontrola klimatu |
| szesnaście | 15A | Nieużywany (zapasowy) |
| 17 | 20A | Zamki do drzwi, Otwieracz do bagażnika |
| 18 | 20A | Podgrzewane siedzenia |
| dziewiętnaście | 25A | Wzmacniacz |
| dwadzieścia | 15A | Wbudowane złącze diagnostyczne |
| 21 | 15A | Światła przeciwmgielne |
| 22 | 15A | Przednie światła pozycyjne, światła postojowe, oświetlenie tablicy rejestracyjnej |
| 23 | 15A | Czerwone światła |
| 24 | 20A | trąbić |
| 25 | 10 A | Lampy na żądanie / przekaźniki energooszczędne |
| 26 | 10 A | Moc baterii zestawu wskaźników |
| 27 | 20A | Stacyjka |
| 28 | 5A | Obwód wykrywania korby radiowej |
| 29 | 5A | Moc zapłonu zestawu wskaźników |
| trzydzieści | 5A | Nieużywany (zapasowy) |
| 31 | 10 A | Nieużywany (zapasowy) |
| 32 | 10 A | Moduł kontroli ograniczeń |
| 33 | 10 A | Nieużywany (zapasowy) |
| 34 | 5A | Nieużywany (zapasowy) |
| 35 | 10 A | Wspomaganie parkowania tyłem, system monitorowania martwego pola, podgrzewane siedzenia, AWD, tylna kamera wideo |
| 36 | 5A | Pasywny nadajnik-odbiornik z czujnikiem antykradzieżowym (PATS) |
| 37 | 10 A | Nieużywany (zapasowy) |
| 38 | 20A | Nieużywany (zapasowy) |
| 39 | 20A | Radio |
| 40 | 20A | Nieużywany (zapasowy) |
| 41 | 15A | Automatycznie przyciemniane lusterko wsteczne, szyberdach, kompas, oświetlenie otoczenia |
| 42 | 10 A | Elektroniczna kontrola stabilności, Elektroniczne wspomaganie kierownicy |
| 43 | 10 A | Czujnik deszczu |
| 44 | 10 A | Dioda paliwa/moduł sterowania układem napędowym |
| 45 | 5A | Podgrzewane podświetlenie i cewka przekaźnika dmuchawy, płynu do spryskiwaczy |
| 46 | 7,5A | Moduł czujnika klasyfikacji pasażerów (OCS), lampka kontrolna wyłączenia poduszki powietrznej pasażera |
| 47 | Wyłącznik automatyczny 30A | Okna elektryczne |
| 48 | – | Opóźniony przekaźnik pomocniczy |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce rozdzielczej (2012)
| Nie. | Natężenie w amperach | Chronione obwody |
|---|---|---|
| jeden | 50A* | Elektroniczne wspomaganie kierownicy B + |
| 2 | 50A* | Elektroniczne wspomaganie kierownicy B + |
| 3 | 40 A* | Moduł sterujący układu napędowego (PCM) (57 przekaźnik mocy) |
| 4 | – | Nieużywany |
| pięć | 30 A* | Rozrusznik (55 przekaźnik mocy) |
| 6 | 40 A* | Odszranianie tylne (zasilanie przekaźnika 53) |
| 7 | – | Nieużywany |
| osiem | 40 A* | Pompa układu przeciwblokującego (ABS) |
| dziewięć | 20 A* | Wycieraczka |
| dziesięć | 30 A* | Zawór ABS |
| jedenaście | – | Nieużywany |
| 12 | – | Nieużywany |
| 13 | – | Nieużywany |
| czternaście | – | Nieużywany |
| piętnaście | – | Nieużywany |
| szesnaście | 15A** | Moduł transmisyjny (3,5L) |
| 17 | 10 A** | Alternator |
| 18 | – | Nieużywany |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | – | Nieużywany |
| 21 | – | Nieużywany |
| 22 | 20A* | Gniazdo zasilania konsoli |
| 23 | 10 A** | PCM – Utrzymanie zasilania, odpowietrznik kasety |
| 24 | – | Nieużywany |
| 25 | 10 A** | Sprzęgło A / C (43 przekaźnik mocy) |
| 26 | – | Nieużywany |
| 27 | – | Nieużywany |
| 28 | 60A* | Silnik wentylatora chłodzącego (2,5L i 3,0L) |
| 28 | 80A* | Silnik wentylatora chłodzącego (3,5L) |
| 29 | 20A* | Przednie gniazdo zasilania |
| trzydzieści | 30A* | Przekaźnik paliwa (54 przekaźnik mocy) |
| 31 | 30A* | Elektrycznie regulowany fotel pasażera |
| 32 | 30A* | Fotel kierowcy z regulacją elektryczną |
| 33 | 20A* | Zasilanie silnika szyberdachu |
| 34 | – | Nieużywany |
| 35 | 40A* | Przedni silnik dmuchawy klimatyzacji (52 przekaźnik mocy) |
| 36 | Dioda 1A | Pompa paliwowa |
| 37 | Dioda 1A | Start jednym dotknięciem |
| 38 | 10 A** | Podgrzewane lusterka zewnętrzne |
| 39 | – | Nieużywany |
| 40 | – | Nieużywany |
| 41 | Przekaźnik G8VA | Światła awaryjne |
| 42 | – | Nieużywany |
| 43 | Przekaźnik G8VA | sprzęgło klimatyzacji |
| 44 | – | Nieużywany |
| 45 | 15A** | Wtryskiwacze |
| 46 | 15 A** | PCM |
| 47 | 10 A** | Ogólne elementy układu napędowego, przekaźnik sprzęgła klimatyzacji, światła cofania |
| 48 | 15A** | Cewki zapłonowe |
| 49 | 15 A** | Elementy układu napędowego związane z emisją (2,5L i 3,5L) |
| 49 | 20A** | Elementy układu napędowego związane z emisją (3,0 l) |
| pięćdziesiąt | – | Nieużywany |
| 51 | – | Nieużywany |
| 52 | Pełny przekaźnik ISO | Przekaźnik silnika dmuchawy |
| 53 | Pełny przekaźnik ISO | Tylny przekaźnik odszraniania |
| 54 | Pełny przekaźnik ISO | Przekaźnik paliwa |
| 55 | Pełny przekaźnik ISO | Przekaźnik rozrusznika |
| 56 | – | Nieużywany |
| 57 | Pełny przekaźnik ISO | Przekaźnik PCM |
| 58 | – | Nieużywany |
| * Bezpieczniki kasetowe ** Bezpieczniki mini |
