Schemat bezpieczników i przekaźników dla Ford Fusion (2013-2016)

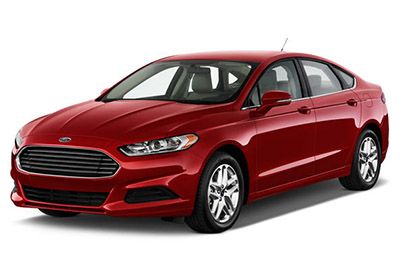

W tym artykule rozważymy drugą generację Forda Fusion (USA) przed liftingiem, wyprodukowaną w latach 2013-2016. Tutaj znajdziesz schematy skrzynek bezpieczników  Ford Fusion 2013, 2014, 2015 i 2016  , uzyskaj informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.

Układ bezpieczników Ford Fusion 2013-2016

---

---

Przedział pasażerski

Panel bezpieczników znajduje się pod deską rozdzielczą po lewej stronie kolumny kierownicy (za panelem poszycia pod kierownicą).

Komora silnika

Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika.

W dolnej części skrzynki bezpieczników znajdują się bezpieczniki



2013, 2014

Przedział pasażerski

Przydział bezpieczników w przedziale pasażerskim (2013, 2014)

Nie.	Natężenie w amperach	Chronione komponenty
jeden	10 A	Oświetlenie (nastrojowe, schowek, próżność, kopuła, bagażnik)
2	7,5A	Fotele z pamięcią, podparcie lędźwiowe, lusterko elektryczne
3	20A	Odblokowanie drzwi kierowcy
4	5A	Nieużywany (zapasowy)
pięć	20A	Wzmacniacz subwoofera
6	10 A	Nieużywany (zapasowy)
7	10 A	Nieużywany (zapasowy)
osiem	10 A	Nieużywany (zapasowy)
dziewięć	10 A	Nieużywany (zapasowy)
dziesięć	5A	Klawiatura
jedenaście	5A	Nieużywany
12	7,5 A	Klimatyzacja, zmiana biegów
13	7,5 A	Kolumna kierownicy, klaster, logiczne łącze danych
czternaście	10 A	Nieużywany
piętnaście	10 A	Moduł łącza danych/bramy
szesnaście	15A	Nieużywany (zapasowy)
17	5A	Nieużywany (zapasowy)
18	5A	Zapłon, stop/start przycisk
dziewiętnaście	5A	Wskaźnik wyłączenia poduszki powietrznej pasażera, zasięg transmisji
dwadzieścia	5A	Nieużywany (zapasowy)
21	5A	Wilgotność i temperatura w samochodzie
22	5A	Czujnik klasyfikacji pasażerów
23	10 A	Akcesorium czasowe (logika falownika, logika szyberdachu)
24	30A	Centralny zamek / odblokowanie
25	30A	Drzwi kierowcy (okno, lustro)
26	30A	Drzwi pasażera przednie (okno, lusterko)
27	30A	szyberdach
28	20A	Wzmacniacz Sony
29	30A	Tylne drzwi po stronie kierowcy (okno)
trzydzieści	30A	Tylne drzwi boczne pasażera (okno)
31	15 lat	Nieużywany (zapasowy)
32	10 A	GPS, sterowanie głosowe, wyświetlacz, adaptacyjny tempomat, odbiornik częstotliwości radiowej
33	20A	Radio, aktywna kontrola hałasu
34	30A	Magistrala start / start (bezpiecznik nr 19, 20,21,22,35,36, 37, wyłącznik automatyczny)
35	5A	Moduł kontroli stresu
36	15 lat	Automatycznie przyciemniane lusterko wsteczne
37	15 lat	Moduł napędu na wszystkie koła, podgrzewany moduł kierownicy
38	30A	Nieużywany (zapasowy)

Komora silnika



Przydział bezpieczników w rozdzielnicy elektrycznej (2013, 2014)

Nie.	Natężenie w amperach	Chronione komponenty
jeden	25 lat	Silnik wycieraczek nr 2
2	–	Przekaźnik rozrusznika
3	15 lat	Automatyczne wycieraczki przedniej szyby
4	–	Przekaźnik silnika dmuchawy
pięć	20A	Punkt zasilania 3 – Tył konsoli
6	–	Nieużywany
7	20A	Moduł sterujący układu napędowego — moc pojazdu 1
osiem	20A	Moduł sterujący układu napędowego — moc pojazdu 2
dziewięć	–	Przekaźnik modułu sterującego układu napędowego
dziesięć	20A	Punkt zasilania 1 – przedni sterownik
jedenaście	15A	Moduł sterujący układu napędowego — moc pojazdu 4
12	15A	Moduł sterujący układu napędowego — moc pojazdu 3
13	10 A	Moduł sterujący układu napędowego — moc pojazdu 5
czternaście	10 A	Moduł sterujący układu napędowego — moc pojazdu 6
piętnaście	–	Przekaźnik uruchamiania/rozpoczęcia
szesnaście	20A	Gniazdo zasilania 2 – konsola
17	–	Nieużywany
18	10 A	Moduł sterowania układem napędowym – utrzymuj moc przy życiu
dziewiętnaście	10 A	Uruchamianie/uruchamianie elektronicznego wspomagania kierownicy
dwadzieścia	10 A	Uruchom / uruchom oświetlenie
21	15A	Uruchom / uruchom sterowanie skrzynią biegów, uruchom / zatrzymaj pompę olejową skrzyni biegów
22	10 A	Elektrozawór sprzęgła klimatyzacji
23	15A	Uruchom/start: system informacji o martwym polu, kamera cofania, adaptacyjny tempomat, wyświetlacz head-up
24	–	Nieużywany
25	10 A	Uruchom/uruchom system przeciwblokujący
26	10 A	Uruchom/uruchom moduł sterujący układu napędowego
27	10 A	Nieużywany (zapasowy)
28	–	Nieużywany
29	–	Nieużywany
trzydzieści	–	Nieużywany
31	–	Nieużywany
32	–	Elektroniczny przekaźnik wentylatora nr 1
33	–	Przekaźnik sprzęgła klimatyzacji
34	–	Nieużywany
35	–	Nieużywany
36	–	Nieużywany
37	–	Nieużywany
38	–	Elektroniczny przekaźnik wentylatora nr 2
39	–	Elektroniczny przekaźnik wentylatora nr 3
40	–	Przekaźnik pompy paliwa
41	–	Przekaźnik klaksonowy
42	–	Nieużywany
43	–	Nieużywany
44	–	Nieużywany
45	–	Nieużywany
46	10 A	Alternator
47	10 A	Włącznik/wyłącznik hamulca
48	20A	trąbić
49	5A	Kontroler masowego przepływu powietrza
pięćdziesiąt	–	Nieużywany
51	–	Nieużywany
52	–	Nieużywany
53	10 A	Fotele elektryczne
54	–	Nieużywany
55	–	Nieużywany

Komora silnika – dół

Przyporządkowanie bezpieczników w skrzynce rozdzielczej (na dole) (2013, 2014)

Nie.	Natężenie w amperach	Chronione komponenty
56	30A	Zasilanie pompy paliwa
57	–	Nieużywany
58	–	Nieużywany
59	30A	Wentylator elektroniczny 500W 3
60	30A	Wentylator elektroniczny 500W 1
61	–	Nieużywany
62	50A	Moduł sterowania nadwozia 1
63	20A	Wentylator elektroniczny 500W 2
64	–	Nieużywany
65	20A	Podgrzewane siedzenie przednie
66	–	Nieużywany
67	50A	Moduł sterowania nadwozia 2
68	40A	Podgrzewana tylna szyba
69	30A	Zawory układu przeciwblokującego
70	30A	Siedzenie pasażera
71	–	Nieużywany
72	30A	Nieużywany (zapasowy)
73	20A	Nieużywany (zapasowy)
74	30A	Moduł fotela kierowcy
75	–	Nieużywany
76	20A	Zatrzymanie / uruchomienie pompy oleju przekładniowego # 2
77	30A	Nieużywany (zapasowy)
78	–	Nieużywany
79	40A	Silnik dmuchawy
80	30A	Nieużywany (zapasowy)
81	40A	Falownik 110 V
82	60A	Pompa układu przeciwblokującego
83	25 lat	Silnik wycieraczek nr 1
84	30A	Elektromagnes rozrusznika
85	30A	Nieużywany (zapasowy)



2015

Przedział pasażerski

Przydział bezpieczników w przedziale pasażerskim (2015)

Nie.	Natężenie w amperach	Chronione komponenty
jeden	10 A	Oświetlenie (nastrojowe, schowek, próżność, kopuła, bagażnik).
2	7,5A	Fotele z pamięcią, lędźwiowe, elektryczne lusterko.
3	20A	Odblokowanie drzwi kierowcy.
4	5A	Nieużywany (zapasowy).
pięć	20A	Wzmacniacz subwoofera.
6	10 A	Podgrzewana cewka przekaźnika siedziska.
7	10 A	Nieużywany (zapasowy).
osiem	10 A	Nieużywany (zapasowy).
dziewięć	10 A	Nieużywany (zapasowy).
dziesięć	5A	Klawiatura. Elektryczny moduł pokrywy bagażnika.
jedenaście	5A	Nieużywany.
12	7,5 A	Kontrola klimatu.
13	7,5 A	Blokowanie kolumny kierownicy. Grupa. Logika wiązania daty.
czternaście	10 A	Nieużywany.
piętnaście	10 A	Moduł bramki łącza danych.
szesnaście	15A	Zabezpieczenie przed dziećmi. Odblokowanie pokrywy bagażnika.
17	5A	Nieużywany (zapasowy).
18	5A	Zapłon. Włącznik uruchamiany przyciskiem.
dziewiętnaście	5A	Wskaźnik wyłączenia poduszki powietrznej pasażera. Zasięg transmisji
dwadzieścia	5A	Nieużywany (zapasowy).
21	5A	Czujnik wilgotności i temperatury w samochodzie. System informacji o martwym polu. Tylna kamera wideo. Adaptacyjny tempomat.
22	5A	Czujnik klasyfikacji pasażerów.
23	10 A	Akcesorium czasowe (logika inwertera, logika szyberdachu).
24	20A	Centralne odblokowanie zamka.
25	30A	Drzwi kierowcy (okno, lustro).
26	30A	Drzwi pasażera przednie (okno, lusterko).
27	30A	Szyberdach.
28	20A	Wzmacniacz.
29	30A	Tylne drzwi po stronie kierowcy (okno).
trzydzieści	30A	Tylne drzwi pasażera (okno).
31	–	Zapasowy.
32	10 A	Globalny System Pozycjonowania. Wyświetlacz. Komenda głosowa. Adaptacyjny tempomat. Odbiornik częstotliwości radiowych.
33	20A	Radio.
34	30A	Magistrala start-start (bezpiecznik 19, 20, 21, 22, 35, 36, 37, wyłącznik automatyczny).
35	5A	Moduł kontroli stresu.
36	15 lat	Automatycznie przyciemniane lusterko wsteczne. Podgrzewane siedzenie. Napęd na wszystkie koła.
37	15A	Zasilanie logiki modułu stabilności napięcia.
38	30A	Nieużywany (zapasowy).

Komora silnika



Przydział bezpieczników w rozdzielnicy elektrycznej (2015)

Nie.	Natężenie w amperach	Chronione komponenty
jeden	30A	Szyberdach 1.
2	–	Przekaźnik rozrusznika.
3	15A	Automatyczne wycieraczki przedniej szyby.
4	–	Przekaźnik silnika dmuchawy.
pięć	20A	Punkt zasilania 3 – Tył konsoli.
6	–	Nieużywany.
7	20A	Moduł sterujący układu napędowego — moc pojazdu 1.
osiem	20A	Moduł sterujący układu napędowego — moc pojazdu 2.
dziewięć	–	Przekaźnik modułu sterującego układem napędowym.
dziesięć	20A	Punkt zasilania 1 – przód kierowcy.
jedenaście	15 lat	Moduł sterujący układu napędowego — moc pojazdu 4.
12	15 lat	Moduł sterujący układu napędowego — moc pojazdu 3.
13	10 A	Moduł sterujący układu napędowego — moc pojazdu 5.
czternaście	10 A	Moduł sterujący układu napędowego — zasilanie pojazdu 6.
piętnaście	–	Przekaźnik rozrusznika.
szesnaście	20A	Gniazdo zasilania 2 – konsola.
17	20A	Nieużywany (zapasowy).
18	20A	Nieużywany (zapasowy).
dziewiętnaście	10 A	Elektroniczne wspomaganie kierownicy.
dwadzieścia	10 A	Uruchom / uruchom oświetlenie.
21	15 lat	Wykonaj/rozpocznij kontrolę transmisji. Uruchomienie / zatrzymanie pompy oleju przekładniowego.
22	10 A	Elektromagnes sprzęgła klimatyzacji.
23	15 lat	Start-start. System informacji o martwym polu. Tylna kamera. Adaptacyjny tempomat. Wyświetlacz przezierny. Moduł stabilności napięcia.
24	10 A	Uruchom-start 7.
25	10 A	Układ przeciwblokujący podczas rozruchu.
26	10 A	Moduł sterujący układu napędowego podczas rozruchu.
27	10 A	Nieużywany (zapasowy).
28	10 A	Nieużywany (zapasowy).
29	5A	Sterownik masowego przepływu powietrza.
trzydzieści	–	Nieużywany.
31	–	Nieużywany.
32	–	Elektroniczny przekaźnik wentylatora 1.
33	–	Przekaźnik sprzęgła klimatyzacji.
34	15A	Nieużywany.
35	–	Nieużywany.
36	–	Nieużywany.
37	10 A	Nieużywany.
38	–	Przekaźnik elektroniczny wentylatora 2
39	–	Nieużywany.
40	–	Elektroniczny przekaźnik klimakonwektora 2 i 3.
41	–	Przekaźnik klaksonowy.
42	–	Przekaźnik cewki pompy paliwa.
43	10 A	Nieużywany.
44	20A	Nieużywany (zapasowy).
45	–	Nieużywany.
46	–	Nieużywany.
47	–	Nieużywany.
48	–	Nieużywany.
49	10 A	Utrzymuj moc przy życiu.
pięćdziesiąt	20A	Trąbić.
51	–	Nieużywany.
52	–	Nieużywany.
53	10 A	Fotele elektryczne.
54	10 A	Włącznik/wyłącznik hamulca.
55	10 A	Czujnik ALT.

Komora silnika – dół

Przydział bezpieczników w skrzynce rozdzielczej (na dole) (2015)

Nie.	Natężenie w amperach	Chronione komponenty
56	–	Nieużywany.
57	30A	Parownik Diesel lub E100.
58	30A	Zasilanie pompy paliwa.
59	30A	Wentylator elektroniczny 500W 3.
60	30A	Wentylator elektroniczny 500W 1.
61	–	Nieużywany.
62	50A	Moduł sterujący nadwozia 1.
63	20A	Wentylator elektroniczny 500W 2.
64	30A	Nieużywany (zapasowy).
65	20A	Podgrzewane siedzenie przednie.
66	–	Nieużywany.
67	50A	Moduł sterujący nadwozia 2.
68	40A	Ogrzewana tylna szyba.
69	30A	Zawory układu przeciwblokującego.
70	30A	Siedzenie pasażera.
71	50A	Aktywne kierowanie do przodu.
72	20A	Pompa oleju przekładniowego.
73	20A	Podgrzewane tylne siedzenia.
74	30A	Moduł siedzenia kierowcy.
75	25 lat	Silnik wycieraczek 1.
76	30A	Elektryczny moduł tylnej klapy.
77	30A	Moduł fotela klimatyzacji.
78	40A	Nieużywany (zapasowy).
79	40A	Silnik dmuchawy.
80	25 lat	Silnik wycieraczek 2.
81	40A	Falownik 110 V.
82	–	Nieużywany.
83	25 lat	Dźwignia TRCM.
84	30A	Elektromagnes rozrusznika.
85	30A	Szyberdach 2.
86	–	Nieużywany.
87	60A	Pompa układu przeciwblokującego.



2016

Przedział pasażerski

Przydział bezpieczników w przedziale pasażerskim (2016)

Nie.	Natężenie w amperach	Chronione komponenty
jeden	10 A	Oświetlenie (nastrojowe, schowek, próżność, kopuła, bagażnik).
2	7,5A	Fotele z pamięcią, lędźwiowe, elektryczne lusterko.
3	20A	Odblokowanie drzwi kierowcy.
4	5A	Nieużywany (zapasowy).
pięć	20A	Wzmacniacz subwoofera.
6	10 A	Podgrzewana cewka przekaźnika siedziska.
7	10 A	Nieużywany (zapasowy).
osiem	10 A	Nieużywany (zapasowy).
dziewięć	10 A	Nieużywany (zapasowy).
dziesięć	5A	Klawiatura. Elektryczny moduł pokrywy bagażnika. Moduł paszportowy na telefon komórkowy.
jedenaście	5A	Nieużywany (zapasowy).
12	7,5A	Kontrola klimatu. Przełącznik biegów
13	7,5A	Blokowanie kolumny kierownicy. Grupa. Logika wiązania daty.
czternaście	10 A	Elektroniczny moduł kontroli akumulatora.
piętnaście	10 A	Moduł bramki łącza danych.
szesnaście	15 lat	Zabezpieczenie przed dziećmi. Odblokowanie pokrywy bagażnika.
17	5A	Śledzenie i blokowanie.
18	5A	Zapłon. Włącznik uruchamiany przyciskiem.
dziewiętnaście	7,5A	Wskaźnik wyłączenia poduszki powietrznej pasażera. Zasięg transmisji.
dwadzieścia	7,5 A	Adaptacyjna lampa czołowa.
21	5A	Czujnik wilgotności i temperatury w samochodzie.
22	5A	Czujnik klasyfikacji pasażerów.
23	10 A	Akcesorium czasowe (logika inwertera, logika szyberdachu).
24	20A	Centralne odblokowanie zamka.
25	30A	Drzwi kierowcy (okno, lustro).
26	30A	Drzwi pasażera przednie (okno, lusterko).
27	30A	Szyberdach.
28	20A	Wzmacniacz.
29	30A	Tylne drzwi po stronie kierowcy (okno).
trzydzieści	30A	Tylne drzwi pasażera (okno).
31	15A	Nieużywany (zapasowy).
32	10 A	Globalny System Pozycjonowania. Wyświetlacz. Komenda głosowa. Adaptacyjny tempomat. Odbiornik częstotliwości radiowych.
33	20A	Radio. Aktywna kontrola hałasu. Zmieniarka CD.
34	30A	Bus Run-Start (bezpiecznik 19, 20, 21, 22, 35, 36, 37, wyłącznik automatyczny).
35	5A	Moduł kontroli stresu.
36	15A	Automatycznie przyciemniane lusterko wsteczne. Zawieszenie z płynną regulacją tłumienia. Podgrzewane tylne siedzenia.
37	15 lat	Napęd na wszystkie koła. Podgrzewana kierownica.
38	30A	Nieużywany (zapasowy).

Komora silnika



Przydział bezpieczników w rozdzielnicy elektrycznej (2016)

Nie.	Natężenie w amperach	Chronione komponenty
jeden	30A	Szeroko otwarty dach panoramiczny 1.
2	–	Przekaźnik rozrusznika.
3	15A	Czujnik deszczu.
4	–	Przekaźnik silnika dmuchawy.
pięć	20A	Punkt zasilania 3 – Tył konsoli.
6	–	Nieużywany.
7	20A	Moduł sterujący układu napędowego — moc pojazdu 1.
osiem	20A	Moduł sterujący układu napędowego — moc pojazdu 2.
dziewięć	–	Przekaźnik modułu sterującego układem napędowym.
dziesięć	20A	Punkt zasilania 1 – przód kierowcy.
jedenaście	15 lat	Moduł sterujący układu napędowego — moc pojazdu 4.
12	15 lat	Moduł sterujący układu napędowego — moc pojazdu 3.
13	10 A	Moduł sterujący układu napędowego — moc pojazdu 5.
czternaście	10 A	Moduł sterujący układu napędowego — zasilanie pojazdu 6.
piętnaście	–	Przekaźnik rozrusznika.
szesnaście	20A	Gniazdo zasilania 2 – konsola.
17	–	Nieużywany.
18	–	Nieużywany.
dziewiętnaście	10 A	Elektroniczne wspomaganie kierownicy.
dwadzieścia	10 A	Uruchom / uruchom oświetlenie.
21	15 lat	Wykonaj/rozpocznij kontrolę transmisji. Uruchomienie / zatrzymanie pompy oleju przekładniowego.
22	10 A	Elektromagnes sprzęgła klimatyzacji.
23	15 lat	Start-start. System informacji o martwym polu. Tylna kamera. Adaptacyjny tempomat. Wyświetlacz przezierny. Moduł stabilności napięcia.
24	–	Nieużywany.
25	10 A	Układ przeciwblokujący podczas rozruchu.
26	10 A	Moduł sterujący układu napędowego podczas rozruchu.
27	–	Nieużywany.
28	–	Nieużywany.
29	5A	Sterownik masowego przepływu powietrza.
trzydzieści	–	Nieużywany.
31	–	Nieużywany.
32	–	Elektroniczny przekaźnik wentylatora 1.
33	–	Przekaźnik sprzęgła klimatyzacji.
34	–	Nieużywany.
35	–	Nieużywany.
36	–	Nieużywany.
37	–	Nieużywany.
38	–	Elektroniczny przekaźnik wentylatora 2.
39	–	Elektroniczny przekaźnik klimakonwektora 2 i 3.
40	–	Przekaźnik klaksonowy.
41	–	Nieużywany.
42	–	Przekaźnik cewki pompy paliwa.
43	–	Nieużywany.
44	–	Nieużywany.
45	–	Nieużywany.
46	–	Nieużywany.
47	–	Nieużywany.
48	–	Nieużywany.
49	10 A	Utrzymuj moc przy życiu.
pięćdziesiąt	20A	Trąbić.
51	–	Nieużywany.
52	–	Nieużywany.
53	10 A	Fotele elektryczne.
54	10 A	Włącznik/wyłącznik hamulca.
55	10 A	Czujnik ALT.

Komora silnika – dół

Przydział bezpieczników w skrzynce rozdzielczej (na dole) (2016)

Nie.	Natężenie w amperach	Chronione komponenty
56	–	Nieużywany.
57	20A	Parownik Diesel lub E100.
58	30A	Zasilanie pompy paliwa.
59	30A	Wentylator elektroniczny 3.
60	30A	Wentylator elektroniczny 1.
61	–	Nieużywany.
62	50A	Moduł sterujący nadwozia 1.
63	25A	Wentylator elektroniczny 2.
64	–	Nieużywany.
65	20A	Podgrzewane siedzenie przednie.
66	–	Nieużywany.
67	50A	Moduł sterujący nadwozia 2.
68	40A	Ogrzewana tylna szyba.
69	30A	Zawory układu przeciwblokującego.
70	30A	Siedzenie pasażera.
71	–	Nieużywany.
72	20A	Pompa oleju przekładniowego.
73	20A	Podgrzewane tylne siedzenia.
74	30A	Moduł siedzenia kierowcy.
75	25 lat	Silnik wycieraczek 1.
76	30A	Elektryczny moduł tylnej klapy.
77	30A	Moduł fotela klimatyzacji.
78	40A	Moduł holowniczy.
79	40A	Silnik dmuchawy.
80	25A	Silnik wycieraczek 2.
81	40A	Falownik.
82	–	Nieużywany.
83	20A	Dźwignia TRCM.
84	30A	Elektromagnes rozrusznika.
85	30A	Szeroko otwarty dach panoramiczny 2.
86	–	Nieużywany.
87	60A	Pompa układu przeciwblokującego.
