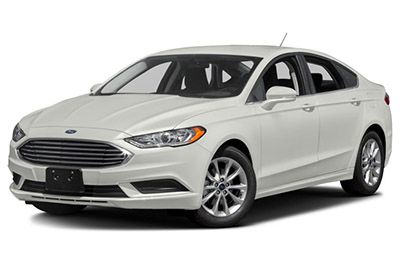

W tym artykule rozważymy drugą generację Forda Fusion (USA) po liftingu, produkowaną od 2017 roku do dnia dzisiejszego. Tutaj znajdziesz schematy skrzynek bezpieczników  Ford Fusion 2017, 2018, 2019 i 2020  , informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz przyporządkowanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźnika.

Contents
  1. Układ bezpieczników Ford Fusion 2017-2020…
  2. Przedział pasażerski
  3. Komora silnika
  4. 2017
  5. 2018, 2019, 2020

Układ bezpieczników Ford Fusion 2017-2020…

Bezpieczniki zapalniczki (gniazdo zasilania) Forda Fusion  to bezpieczniki nr 5 (punkt zasilania 3 – tył konsoli), nr 10 (punkt zasilania 1 – przód kierowcy) i nr 16 (punkt zasilania 2 – konsola) w skrzynka bezpieczników w komorze silnika.

Lokalizacja skrzynki bezpieczników

Przedział pasażerski

Panel bezpieczników znajduje się pod deską rozdzielczą po lewej stronie kolumny kierownicy (za panelem poszycia pod kierownicą).Lokalizacja bezpieczników w przedziale pasażerskim: Ford Fusion (2017-2019 ..)

Komora silnika

Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika.Lokalizacja bezpieczników w komorze silnika: Ford Fusion (2017-2019 ..)

W dolnej części skrzynki bezpieczników znajdują się bezpieczniki

Aby uzyskać dostęp do dolnej części skrzynki bezpieczników, wykonaj następujące czynności:

1. Zwolnij dwa zatrzaski znajdujące się po obu stronach skrzynki bezpieczników.
2. Podnieś wewnętrzną stronę skrzynki bezpieczników dokującej.
3. Przenieś skrzynkę bezpieczników na środek komory silnika.
4. Obróć zewnętrzną stronę skrzynki bezpieczników, aby uzyskać dostęp do dolnej strony.



Schematy skrzynek bezpieczników

Reklamy  reklamowe

2017

Przedział pasażerski

Schemat skrzynki bezpieczników na desce rozdzielczej: Ford Fusion (2017)

Przydział bezpieczników w przedziale pasażerskim (2017)

Nie. Natężenie w amperach Chronione komponenty
jeden 10 A Oświetlenie (nastrojowe, schowek, próżność, kopuła, bagażnik).
2 7,5A Lędźwiowy.
3 20A Odblokowanie drzwi kierowcy.
4 5A Nieużywany (zapasowy).
pięć 20A Wzmacniacz subwoofera.
6 10 A Nieużywany (zapasowy).
7 10 A Nieużywany (zapasowy).
osiem 10 A Nieużywany (zapasowy).
dziewięć 10 A Nieużywany (zapasowy).
dziesięć 5A Klawiatura. Moduł paszportowy na telefon komórkowy.
jedenaście 5A Nieużywany (zapasowy).
12 7,5 A Kontrola klimatu. Przełącznik biegów
13 7,5 A Blokowanie kolumny kierownicy. Grupa. Logika łącza danych.
czternaście 10 A Rozszerzony moduł mocy.
piętnaście 10 A Moduł bramki łącza danych.
szesnaście 15A Zabezpieczenie przed dziećmi. Odblokowanie pokrywy bagażnika.
17 5A Nieużywany (zapasowy).
18 5A Włącznik uruchamiany przyciskiem.
dziewiętnaście 7,5 A Rozszerzony moduł mocy.
dwadzieścia 7,5 A Adaptacyjna lampa czołowa.
21 5A Czujnik wilgotności i temperatury w samochodzie.
22 5A Nieużywany (zapasowy).
23 10 A Akcesorium opóźnione (logika falownika, logika szyberdachu, wyłącznik główny kierowcy).
24 20A Centralne odblokowanie zamka.
25 30A Drzwi kierowcy (okno, lustro).
26 30A Drzwi pasażera przednie (okno, lusterko).
27 30A Szyberdach.
28 20A Wzmacniacz.
29 30A Tylne drzwi po stronie kierowcy (okno).
trzydzieści 30A Tylne drzwi pasażera (okno).
31 15A Nieużywany (zapasowy).
32 10 A Globalny System Pozycjonowania. Wyświetlacz. Komenda głosowa. Odbiornik częstotliwości radiowych.
33 20A Radio. Aktywna kontrola hałasu.
34 30A Magistrala start-start (bezpiecznik 19, 20, 21, 22, 35, 36, 37, wyłącznik automatyczny).
35 5A Nieużywany (zapasowy).
36 15 lat Automatycznie przyciemniane lusterko wsteczne. Zawieszenie z płynną regulacją tłumienia. Podgrzewane tylne siedzenia.
37 20A Podgrzewana kierownica.
38 30A Nieużywany (zapasowy).
Komora silnika

Schemat skrzynki bezpieczników pod maską: Ford Fusion (2017)

Reklamy  reklamowe



Przydział bezpieczników w rozdzielnicy elektrycznej (2017)

Nie. Natężenie w amperach Chronione komponenty
jeden 30A Dach panoramiczny.
2 – Przekaźnik rozrusznika.
3 15 lat Czujnik deszczu.
4 – Przekaźnik silnika dmuchawy.
pięć 20A Punkt zasilania 3 – Tył konsoli.
6 – Nieużywany.
7 20A Moduł sterujący układu napędowego — moc pojazdu 1. Moc modułu sterującego zespołem napędowym.
osiem 20A Moduł sterujący układu napędowego – moc pojazdu 2. Składniki emisji.
dziewięć – Przekaźnik modułu sterującego układem napędowym.
dziesięć 20A Punkt zasilania 1 – przód kierowcy.
jedenaście 15 lat Moduł sterujący układu napędowego – zasilanie pojazdu 4. Cewki zapłonowe.
12 15 lat Moduł sterujący układu napędowego — zasilanie pojazdu 3. Elementy bezemisyjne.
13 10 A Nieużywany.
czternaście 10 A Nieużywany.
piętnaście – Przekaźnik rozrusznika.
szesnaście 20A Gniazdo zasilania 2 – konsola.
17 – Nieużywany.
18 – Nieużywany.
dziewiętnaście 10 A Elektroniczne wspomaganie kierownicy.
dwadzieścia 10 A Adaptacyjny tempomat.
21 15A Wykonaj/rozpocznij kontrolę transmisji. Uruchomienie / zatrzymanie pompy oleju przekładniowego.
22 10 A Elektromagnes sprzęgła klimatyzacji.
23 15A Start-start. System informacji o martwym polu. Tylna kamera. Wyświetlacz przezierny. Moduł stabilności napięcia. Siłownik zmiany biegów.
24 – Nieużywany.
25 10 A Układ przeciwblokujący podczas rozruchu.
26 10 A Moduł sterujący układu napędowego podczas rozruchu.
27 – Nieużywany.
28 – Nieużywany.
29 5A Sterownik masowego przepływu powietrza.
trzydzieści – Nieużywany.
31 – Nieużywany.
32 – Elektromagnetyczny przekaźnik wentylatora 1.
33 – Przekaźnik sprzęgła klimatyzacji.
34 – Nieużywany.
35 – Nieużywany.
36 – Nieużywany.
37 – Nieużywany.
38 – Elektromagnetyczny przekaźnik wentylatora 2.
39 – Przekaźnik klimakonwektora 2 i 3.
40 – Przekaźnik klaksonowy.
41 – Nieużywany.
42 – Przekaźnik cewki pompy paliwa.
43 – Nieużywany.
44 – Nieużywany.
45 – Nieużywany.
46 – Nieużywany.
47 – Nieużywany.
48 – Nieużywany.
49 – Nieużywany.
pięćdziesiąt 20A Trąbić.
51 – Nieużywany.
52 – Nieużywany.
53 – Nieużywany.
54 10 A Włącznik/wyłącznik hamulca.
55 10 A Czujnik ALT.

Reklamy  reklamowe

Komora silnika – dół

Schemat skrzynki bezpieczników pod maską (dół): Ford Fusion (2017)

Przydział bezpieczników w skrzynce rozdzielczej (na dole) (2017)

Nie. Natężenie w amperach Chronione komponenty
56 – Nieużywany.
57 – Nieużywany.
58 30A Zasilanie pompy paliwa.
59 30A Wentylator elektryczny 3 (silniki 1,5L, 2,0L i 2,5L).
59 40A Wentylator elektryczny 3 (silnik 3,0 l).
60 30A Wentylator elektryczny 1 (silniki 1,5L, 2,0L i 2,5L).
60 40A Wentylator elektryczny 1 (silnik 3,0 l).
61 – Nieużywany.
62 50A Moduł sterujący nadwozia 1.
63 25A Wentylator elektryczny 2 (silniki 1,5L, 2,0L i 2,5L).
63 30A Wentylator elektryczny 2 (silnik 3,0 l).
64 – Nieużywany.
65 20A Podgrzewane siedzenie przednie.
66 – Nieużywany.
67 50A Moduł sterujący nadwozia 2.
68 40A Ogrzewana tylna szyba.
69 30A Zawory układu przeciwblokującego.
70 30A Siedzenie pasażera.
71 – Nieużywany.
72 20A Pompa oleju przekładniowego.
73 20A Podgrzewane tylne siedzenia.
74 30A Moduł siedzenia kierowcy.
75 25A Silnik wycieraczek 1.
76 – Nieużywany.
77 30A Moduł fotela klimatyzacji.
78 – Nieużywany.
79 40A Silnik dmuchawy.
80 25 lat Silnik wycieraczek 2.
81 40A Falownik.
82 – Nieużywany.
83 20A Dźwignia TRCM.
84 30A Elektromagnes rozrusznika.
85 – Nieużywany.
86 – Nieużywany.
87 60A Pompa układu przeciwblokującego.



2018, 2019, 2020

Reklamy  reklamowe

Przedział pasażerski

Schemat skrzynki bezpieczników na desce rozdzielczej: Ford Fusion (2018, 2019)

Przydział bezpieczników w przedziale pasażerskim (2018, 2019, 2020)

Nie. Natężenie w amperach Chronione komponenty
jeden 10 A 2018: Oświetlenie (nastrój, schowek, próżność, kopuła, bagażnik).
2019-2020: nieużywany
2 7,5A Lędźwiowy.
3 20A Odblokowanie drzwi kierowcy.
4 5A Nieużywany (zapasowy).
pięć 20A Wzmacniacz subwoofera.
6 10 A Nieużywany (zapasowy).
7 10 A Nieużywany (zapasowy).
osiem 10 A Nieużywany (zapasowy).
dziewięć 10 A Nieużywany (zapasowy).
dziesięć 5A Klawiatura. Moduł paszportowy na telefon komórkowy.
jedenaście 5A Nieużywany (zapasowy).
12 7,5 A Kontrola klimatu. Przełącznik biegów
13 7,5 A Blokowanie kolumny kierownicy. Grupa. Logika łącza danych.
czternaście 10 A Rozszerzony moduł mocy.
piętnaście 10 A Moduł bramki łącza danych.
szesnaście 15A 2018: Blokada dziecięca. Odblokowanie pokrywy bagażnika.
2019-2020: Blokada dziecięca.
17 5A Nieużywany (zapasowy).
18 5A Włącznik uruchamiany przyciskiem.
dziewiętnaście 7,5 A Rozszerzony moduł mocy.
dwadzieścia 7,5 A Adaptacyjna lampa czołowa.
21 5A Czujnik wilgotności i temperatury w samochodzie.
22 5A Nieużywany (zapasowy).
23 10 A Akcesorium opóźnione (logika falownika, logika szyberdachu, wyłącznik główny kierowcy).
24 20A Centralny zamek / odblokowanie.
25 30A Drzwi kierowcy (okno, lustro).
26 30A Drzwi pasażera przednie (okno, lusterko).
27 30A Szyberdach.
28 20A Wzmacniacz.
29 30A Tylne drzwi po stronie kierowcy (okno).
trzydzieści 30A Tylne drzwi pasażera (okno).
31 15A Nieużywany (zapasowy).
32 10 A Globalny System Pozycjonowania (GPS). Wyświetlacz. Komenda głosowa. Odbiornik częstotliwości radiowych.
33 20A Radio. Aktywna kontrola hałasu.
34 30A Magistrala start-start (bezpiecznik 19, 20, 21, 22, 35, 36, 37, wyłącznik automatyczny).
35 5A Nieużywany (zapasowy).
36 15 lat Automatycznie przyciemniane lusterko wsteczne. Zawieszenie z płynną regulacją tłumienia. Podgrzewane tylne siedzenia.
37 20A Podgrzewana kierownica.
38 30A Nieużywany.
Komora silnika

Schemat skrzynki bezpieczników pod maską: Ford Fusion (2018, 2019)

Reklamy  reklamowe



Przydział bezpieczników w rozdzielnicy elektrycznej (2018, 2019, 2020)

Nie. Natężenie w amperach Chronione komponenty
jeden 30A Dach panoramiczny.
2 – Przekaźnik rozrusznika.
3 15 lat Czujnik deszczu.
4 – Przekaźnik silnika dmuchawy.
pięć 20A Punkt zasilania 3 – Tył konsoli.
6 – Nieużywany.
7 20A Moduł sterujący układu napędowego — moc pojazdu 1. Moc modułu sterującego zespołem napędowym.
osiem 20A Moduł sterujący układu napędowego – moc pojazdu 2. Składniki emisji.
dziewięć – Przekaźnik modułu sterującego układem napędowym.
dziesięć 20A Punkt zasilania 1 – przód kierowcy.
jedenaście 15 lat Moduł sterujący układu napędowego – zasilanie pojazdu 4. Cewki zapłonowe.
12 15 lat Moduł sterujący układu napędowego — zasilanie pojazdu 3. Elementy bezemisyjne.
13 10 A Nieużywany (zapasowy).
czternaście 10 A Nieużywany (zapasowy).
piętnaście – Przekaźnik rozrusznika.
szesnaście 20A Gniazdo zasilania 2 – konsola.
17 20A Nieużywany (zapasowy).
18 20A Nieużywany (zapasowy).
dziewiętnaście 10 A Elektroniczne wspomaganie kierownicy.
dwadzieścia 10 A Adaptacyjny tempomat.
21 15A Wykonaj/rozpocznij kontrolę transmisji. Uruchomienie / zatrzymanie pompy oleju przekładniowego.
22 10 A Elektromagnes sprzęgła klimatyzacji.
23 15A Start-start. System informacji o martwym polu. Tylna kamera. Wyświetlacz przezierny. Moduł stabilności napięcia. Siłownik zmiany biegów.
24 – Nieużywany.
25 10 A Układ przeciwblokujący podczas rozruchu.
26 10 A Moduł sterujący układu napędowego podczas rozruchu.
27 – Nieużywany.
28 – Nieużywany.
29 5A Sterownik masowego przepływu powietrza.
trzydzieści – Nieużywany.
31 – Nieużywany.
32 – Elektromagnetyczny przekaźnik wentylatora 1.
33 – Przekaźnik sprzęgła klimatyzacji.
34 – Nieużywany.
35 – Nieużywany.
36 – Nieużywany.
37 – Nieużywany.
38 – Elektromagnetyczny przekaźnik wentylatora 2.
39 – Przekaźnik klimakonwektora 2 i 3.
40 – Przekaźnik klaksonowy.
41 – Nieużywany.
42 – Przekaźnik cewki pompy paliwa.
43 – Nieużywany.
44 20A Statecznik reflektora po lewej stronie.
45 5A Nieużywany (zapasowy).
46 – Nieużywany.
47 – Nieużywany.
48 – Nieużywany.
49 10 A Nieużywany (zapasowy).
pięćdziesiąt 20A Trąbić.
51 – Nieużywany.
52 – Nieużywany.
53 10 A Nieużywany (zapasowy).
54 10 A Włącznik/wyłącznik hamulca.
55 10 A Czujnik ALT.

Reklamy  reklamowe

Komora silnika – dół

Schemat skrzynki bezpieczników pod maską (na dole): Ford Fusion (2018, 2019)

Przypisanie bezpieczników w skrzynce rozdzielczej zasilania (na dole) (2018, 2019, 2020)

Nie. Natężenie w amperach Chronione komponenty
56 – Nieużywany.
57 – Nieużywany.
58 30A Zasilanie pompy paliwa.
59 30A Wentylator elektryczny 3 (silniki 1,5L, 2,0L i 2,5L).
59 40A Wentylator elektryczny 3 (silnik 3,0 l).
60 30A Wentylator elektryczny 1 (silniki 1,5L, 2,0L i 2,5L).
60 40A Wentylator elektryczny 1 (silnik 3,0 l).
61 – Nieużywany.
62 50A Moduł sterujący nadwozia 1.
63 25A Wentylator elektryczny 2 (silniki 1,5L, 2,0L i 2,5L).
63 30A Wentylator elektryczny 2 (silnik 3,0 l).
64 30A Nieużywany (zapasowy).
65 20A Podgrzewane siedzenie przednie.
66 15 lat Nieużywany (zapasowy).
67 50A Moduł sterujący nadwozia 2.
68 40A Ogrzewana tylna szyba.
69 30A Zawory układu przeciwblokującego.
70 30A Siedzenie pasażera.
71 – Nieużywany.
72 20A Pompa oleju przekładniowego.
73 20A Podgrzewane tylne siedzenia.
74 30A Moduł siedzenia kierowcy.
75 25 lat Silnik wycieraczek 1.
76 30A Nieużywany (zapasowy).
77 30A Moduł fotela klimatyzacji.
78 – Nieużywany.
79 40A Silnik dmuchawy.
80 25 lat Silnik wycieraczek 2.
81 40A 2018: Falownik.
2019: Nieużywany
82 – Nieużywany.
83 20A Dźwignia TRCM.
84 30A Elektromagnes rozrusznika.
85 30A Nieużywany (zapasowy).
86 30A Nieużywany (zapasowy).
87 60A Pompa układu przeciwblokującego.
Rate article
schematy skrzynek bezpieczników

© 2026 schematy skrzynek bezpieczników
