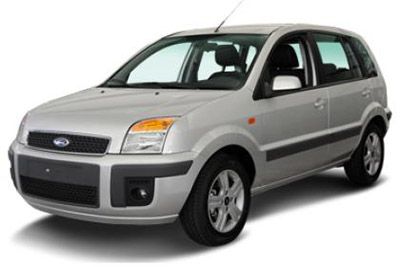

Ford Fusion Mini MPV był produkowany w Europie od 2002 do 2012 roku. W tym artykule znajdziesz schematy skrzynek bezpieczników Ford Fusion (model UE) 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 , 2010 , 2011 i 2012 , zdobądź informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz poznaj przeznaczenie każdego bezpiecznika (układ bezpieczników) i przekaźnika.
Układ bezpieczników Ford Fusion (model UE) 2002-2012
Bezpieczniki zapalniczki (gniazdo zasilania) Forda Fusion (model UE) to bezpieczniki F29 (zapalniczka) i F51 (pomocnicze gniazdo zasilania) w skrzynce bezpieczników deski rozdzielczej.
Przedział pasażerski
Skrzynka bezpieczników znajduje się za schowkiem.
Komora silnika
Skrzynka bezpieczników i skrzynka przekaźników Znajduje się w pobliżu akumulatora.
Reklamy reklamowe
A – Numer bezpiecznika
B – Chronione obwody
C – Lokalizacja (L = lewy i R = prawy)
D – Wartość znamionowa bezpiecznika (A)
Panel
Reklamy reklamowe
Przyporządkowanie bezpieczników i przekaźników do tablicy rozdzielczej
| Nazwa | Amper detonujący [A] | Opis |
|---|---|---|
| F1 | – | – |
| F2 | – | Moduł holowniczy |
| F3 | 7,5 | Oświetlenie |
| F4 | dziesięć | Klimatyzacja, silnik dmuchawy |
| F5 | dwadzieścia | ABS, ESP |
| F6 | trzydzieści | ABS, ESP |
| F7 | 7,5 | Automatyczna skrzynia |
| F7 | piętnaście | Automatyczna skrzynia |
| F8 | 7,5 | Lusterka mocy |
| F9 | dziesięć | Lewe światło mijania |
| F10 | dziesięć | Prawe światło mijania |
| F11 | piętnaście | Światła włączone przez cały dzień |
| F12 | piętnaście | Zarządzanie silnikiem |
| F13 | dwadzieścia | Zarządzanie silnikiem, katalizator |
| F14 | trzydzieści | Wejście |
| F15 | dwadzieścia | Pompa paliwowa |
| F 16 | 3 | Zarządzanie silnikiem (pamięć PCM) |
| F17 | piętnaście | Przełącznik światła |
| F18 | piętnaście | Radio, złącze diagnostyczne |
| F19 | piętnaście | Światła włączone przez cały dzień |
| F20 | 7,5 | Zestaw wskaźników, oszczędzanie baterii, oświetlenie tablicy rejestracyjnej, ogólny moduł elektroniczny; |
| F21 | – | – |
| F22 | 7,5 | Światła boczne i boczne (lewe) |
| F23 | 7,5 | Światła boczne i boczne (prawe) |
| F24 | dwadzieścia | Centralny zamek, klakson, moduł GEM (TV) |
| F25 | piętnaście | Światła awaryjne, kierunkowskazy (moduł GEM) |
| F26 | dwadzieścia | Podgrzewana szyba tylna (moduł GEM) |
| F27 | dziesięć | Klaxon (moduł GEM) |
| F27 | piętnaście | Klaxon (moduł GEM) |
| F28 | 3 | Akumulator, system ładowania |
| F29 | piętnaście | Zapalniczka |
| F30 | piętnaście | Zapłon |
| F31 | dziesięć | Przełącznik światła |
| F31 | dwadzieścia | Moduł holowniczy |
| F32 | 7,5 | Podgrzewane lustro |
| F33 | 7,5 | Zestaw wskaźników, oszczędzanie baterii, oświetlenie tablicy rejestracyjnej, ogólny moduł elektroniczny; |
| F34 | dwadzieścia | Szyberdach |
| F35 | 7,5 | Podgrzewane fotele przednie |
| F36 | trzydzieści | Okna elektryczne |
| F37 | 3 | ABS, ESP |
| F38 | 7,5 | Ogólny moduł elektroniczny (zacisk 15) |
| F39 | 7,5 | Nadmuchiwana torba |
| F40 | 7,5 | Transmisja |
| F40 | dziesięć | Reflektory |
| F41 | 7,5 | Automatyczna skrzynia |
| F42 | trzydzieści | Podgrzewana szyba przednia |
| F43 | trzydzieści | Podgrzewana szyba przednia |
| F44 | 3 | Radio, złącze diagnostyczne (zacisk 75) |
| F45 | piętnaście | Światła stopu |
| F46 | dwadzieścia | Wycieraczka przedniej szyby |
| F47 | dziesięć | Wycieraczka tylnej szyby |
| F47 | dziesięć | Wycieraczka przednia (Witaj) |
| F48 | 7,5 | Światła awaryjne |
| F49 | trzydzieści | Silnik dmuchawy |
| F50 | dwadzieścia | Światła przeciwmgielne |
| F51 | piętnaście | Pomocnicze gniazdo zasilania |
| F52 | dziesięć | Lewa wiązka główna |
| F53 | dziesięć | Prawe światło drogowe |
| F54 | 7,5 | Moduł holowniczy |
| F55 | – | – |
| F56 | dwadzieścia | Moduł holowniczy |
| Przekaźnik: | ||
| R1 | Lusterka mocy | |
| R1 | Oświetlenie | |
| R2 | Podgrzewana szyba przednia | |
| R2 | Reflektory | |
| R3 | Zapłon | |
| R3 | Światła włączone przez cały dzień | |
| R4 | Światła mijania | |
| R4 | Zapłon | |
| R5 | Światła drogowe | |
| R5 | Wejście | |
| R6 | Pompa paliwowa | |
| R6 | Składane lustro | |
| R7 | Wejście | |
| R7 | Podgrzewana szyba przednia | |
| R8 | Miłośnik | |
| R8 | Światła włączone przez cały dzień | |
| R8 | Wejście | |
| R9 | Światła włączone przez cały dzień | |
| R9 | Zarządzanie silnikiem | |
| R10 | System ładowania | |
| R10 | Składane lustro | |
| R11 | Zarządzanie silnikiem | |
| R11 | Pompa paliwowa | |
| R12 | Lusterka mocy | |
| R12 | Przekaźnik oszczędzania baterii |
Reklamy reklamowe
Komora silnika
Rozmieszczenie bezpieczników w komorze silnika
| Nazwa | Amper detonujący [A] | Opis |
|---|---|---|
| F1 | 80 | Ogrzewanie postojowe (PTC) |
| F2 | 60 | Ogrzewanie postojowe (PTC), TCU |
| F3 | 60 | Dodatkowa grzałka (PTC) / Świeca żarowa |
| F4 | 40 | Wentylator chłodzący, klimatyzacja |
| F5 | 60 | Oświetlenie, ogólny moduł elektroniczny (GEM) |
| F6 | 60 | Zapłon |
| F7 | 60 | Silnik, oświetlenie |
| F8 | 60 | Podgrzewana przednia szyba, ABS, ESP |
Skrzynka przekaźnikowa
| Nazwa | Opis |
|---|---|
| R1 | Klimatyzator |
| R2 | Miłośnik |
| R3 | Ogrzewanie postojowe (РТС) |
| R3 | Światła awaryjne |
| R4 | Ogrzewanie postojowe (РТС) |
