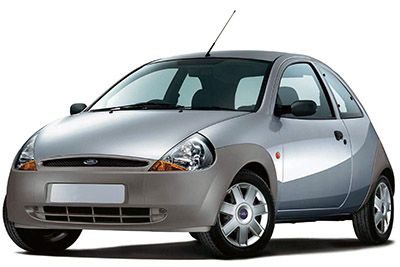

W tym artykule rozważamy pierwszą generację Forda KA, produkowanego od 1997 do 2008 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Forda KA 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 i 2007 , poznaj rozmieszczenie paneli bezpieczników wewnątrz samochodu oraz poznaj przeznaczenie każdego bezpiecznika (układ bezpieczników) i przekaźnika.
Układ bezpieczników Ford KA (1997-2007)
Bezpiecznik zapalniczki (gniazdo zasilania) Forda KA to bezpiecznik nr 5 w skrzynce bezpieczników deski rozdzielczej.
Skrzynka bezpieczników znajduje się za pokrywą pod deską rozdzielczą.
Reklamy reklamowe
Przyporządkowanie bezpieczników i przekaźników do tablicy rozdzielczej
| Nie. | Wzmacniacz | Chronione obwody |
|---|---|---|
| jeden | 20A | Podgrzewana szyba tylna, centralny zamek, podgrzewane lusterka zewnętrzne |
| 2 | 10 A | Oświetlenie wnętrza, oświetlenie deski rozdzielczej, zegar, radio, złącze łącza danych, A/C |
| 3 | 30A | moduł ABS |
| 4 | 3A | Jednostka sterująca silnika, przekaźnik główny |
| pięć | 15A | Zapalniczka |
| 6 | 10 A | Lewe boczne światła obrysowe, oświetlenie tablicy przyrządów, ostrzegawcze światła gongowe |
| 7 | 10 A | Światła pozycyjne z prawej strony, tylne światła |
| osiem | 10 A | Światła mijania po lewej stronie |
| dziewięć | 10 A | Światła mijania po prawej stronie |
| dziesięć | 10 A | Światła drogowe po lewej stronie, wskaźnik świateł drogowych |
| jedenaście | 10 A | Światła drogowe po prawej stronie |
| 12 | 30A | Silnik dmuchawy nagrzewnicy, silnik recyrkulacyjny |
| 13 | 15A | Sterowanie oświetleniem (reflektory, światła przeciwmgielne), światło hamowania, światło cofania |
| czternaście | 30A | Okna elektryczne |
| piętnaście | 20A | Sterowanie oświetleniem (reflektory, światła przeciwmgielne) |
| szesnaście | 15A lub 20A | Silnik wycieraczek, silnik pompy spryskiwacza, system antykradzieżowy |
| 17 | 7,5A lub 15A | Klimatyzacja, przekaźnik zapłonu, zestaw wskaźników, centralny zamek, oświetlenie wejściowe (15A);
Przekaźnik zapłonu, zestaw wskaźników, przekaźnik pompy paliwa, elektroniczne zarządzanie silnikiem (7,5 A) |
| 18 | 10 A | Modułowa poduszka powietrzna |
| dziewiętnaście | 25A | Pompa paliwa, transformator zapłonowy |
| dwadzieścia | 15A | Elektroniczne zarządzanie silnikiem, moduł ABS, przekaźnik wentylatora chłodzenia silnika |
| 21 | 10A lub 20A | Tylne światło przeciwmgielne (10A);
Silnik wycieraczki tylnej, światło cofania, klimatyzacja, zawór wody grzewczej (20A) |
| 22 | 10 A | Klapki na oczy |
| 23 | 20A | Alarm, klakson |
| 24 | 40A | Blokada zapłonu |
| 25 | 30A | abs |
| 26 | 3A | Alternator (od 2003) |
| 27 | 10 A | System antykradzieżowy, przekaźnik otwierania tylnych drzwi |
| 28 | 10 A | Lusterka mocy |
| 29 | 10 A | Tylne światła przeciwmgielne |
| trzydzieści | 10 A | Jednostka sterująca silnika |
| 31 | – | Nieużywany |
| 32 | 15A | Szyberdach |
| 33 | 15A | System antykradzieżowy (od 2003) |
| 34 | 30A | Silnik wentylatora elektrycznego (bez klimatyzacji) |
| 35 | 10 A | System antykradzieżowy, deska rozdzielcza, szyberdach |
| 36 | 3A | abs |
| Przekaźnik | ||
| R1 | Silnik wentylatora elektrycznego (bez klimatyzacji) # 1 | |
| R2 | Wycieraczka (zmiana trybu) | |
| R3 | Oświetlenie wnętrza (z centralnym zamkiem) | |
| R4 | Światła przeciwmgielne | |
| R5 | Zapłon | |
| R6 | Tylny odmgławiacz | |
| R7 | Uruchom przekaźnik | |
| R8 | Róg reflektora | |
| R9 | Reflektory (światła mijania) | |
| R10 | Reflektory (światła drogowe) | |
| R11 | System zarządzania silnikiem | |
| R12 | Pompa paliwowa | |
| R13 | Klimatyzacja | |
| R14 | Wyłącznik przeciwkradzieżowy lewy (z centralnym zamkiem) | |
| R15 | Wyłącznik przeciwkradzieżowy prawy (z centralnym zamkiem) |
