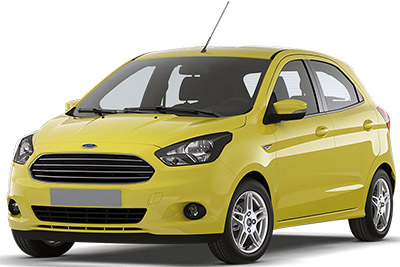

W tym artykule rozważymy trzecią generację Forda KA przed liftingiem, produkowanego w latach 2016-2017. Tutaj znajdziesz schematy skrzynek bezpieczników Ford KA+ 2016 i 2017 , uzyskasz informacje o lokalizacji paneli bezpieczników we wnętrzu samochodu oraz dowiedz się o przeznaczeniu każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Ford KA Plus 2016-2017
Wewnętrzna skrzynka bezpieczników
Lokalizacja skrzynki bezpieczników
Ta skrzynka bezpieczników znajduje się za schowkiem (otwórz schowek i opróżnij zawartość, wciśnij boki do wewnątrz i obróć schowek w dół).
Schemat skrzynki bezpieczników
Reklamy reklamowe
Przyporządkowanie bezpieczników na tablicy rozdzielczej
| Nie. | Wzmacniacz | Opis |
|---|---|---|
| jeden | 10 A | Jednostka audio (bez SYNC). |
| 2 | 30A | Nieużywany. |
| 3 | 20A | Nieużywany. |
| 4 | 7,5A | Logika elektrycznych szyb (jeden klawisz w górę / w dół). Lusterka mocy. |
| 6 | 10 A | Moduł klimatyzacji. Moduł SYNC. Wyświetlacz wielofunkcyjny. Zintegrowany panel sterowania. Moduł GPS. Ładowarka USB (bez SYNC). |
| osiem | 7,5A | Klaster instrumentów. Wiązanie danych. Moduł bramki (z SYNC). |
| dziesięć | 5A | Moduł klimatyzacji (bez klimatyzacji). Pokładowy czujnik temperatury (z EATC). Elektryczne wspomaganie kierownicy. |
| 12 | 10 A | Moduł sterujący poduszki powietrznej. Wyłącznik poduszki powietrznej pasażera. Pompa spryskiwacza. |
| czternaście | – | Nieużywany. |
| szesnaście | 30A | Przekaźnik zapłonu modułu sterującego nadwozia. |
| 17 | 20A | Bateria zasilająca radio. |
| 18 | 10 A | Wiązanie danych. Moduł bramki (z SYNC). |
| dziewiętnaście | 10 A | Stacyjka. |
| dwadzieścia | – | Nieużywany. |
| 21 | 10 A | Nieużywany. |
| 22 | 10 A | Tylny moduł wspomagania parkowania. |
| 23 | 20A | Elektryczny przekaźnik blokujący drzwi. |
| 24 | 25A | Nieużywany. |
| CB 01 | 30A | Elektryczne szyby. |
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników znajduje się obok akumulatora. Skrzynka bezpieczników akumulatora jest podłączona do dodatniego zacisku akumulatora.
Reklamy reklamowe
Schemat skrzynki bezpieczników
Rozmieszczenie bezpieczników w komorze silnika
| Nie. | Wzmacniacz | Opis |
|---|---|---|
| jeden | 40A | Silnik dmuchawy. |
| 2 | – | Nieużywany. |
| 3 | – | Nieużywany. |
| 4 | 30A | Pojazdy cztero- i pięciodrzwiowe bez podgrzewanych siedzeń. Pojazd pięciodrzwiowy z podgrzewanym siedzeniem. |
| 4 | 40A | Pojazd czterodrzwiowy z podgrzewanym siedzeniem. |
| pięć | 30A | Przekaźnik rozrusznika. |
| 6 | – | Nieużywany |
| 7 | – | Nieużywany. |
| osiem | 5A | Cewka przekaźnika modułu sterowania mocą. Cewka przekaźnika pompy paliwa. Cewka przekaźnika zapłonu. |
| dziewięć | 10 A | Sprężarka klimatyzacji. |
| dziesięć | – | Nieużywany. |
| jedenaście | – | Nieużywany. |
| 12 | – | Nieużywany. |
| 13 | – | Nieużywany. |
| czternaście | – | Nieużywany. |
| piętnaście | – | Nieużywany. |
| szesnaście | – | Nieużywany. |
| 17 | 20A | Zapalniczka. |
| 18 | 10 A | Trąbić. |
| dziewiętnaście | 7,5A | Podgrzewane lustra |
| dwadzieścia | 20A | Moduł sterujący układu napędowego. |
| 21 | 20A | Czujnik HEGO. Czujnik CMS. Zawór wylotowy. Zmienny rozrząd rozrządu. |
| 22 | 5A | Cewka przekaźnika klimatyzacji. Cewka przekaźnika wentylatora chłodzącego. |
| 23 | 15A | Cewka zapłonowa. |
| 24 | – | Nieużywany. |
| 25 | 5A | Cewka przekaźnika wycieraczek. |
| 26 | 5A | Podgrzewana, podświetlana cewka przekaźnika. |
| 27 | 10 A | Moduł układu przeciwblokującego. Poziomowanie reflektorów. |
| 28 | 10 A | Moduł sterujący układu napędowego. |
| 29 | – | Nieużywany. |
| trzydzieści | – | Nieużywany. |
| 31 | 40A | System antywłamaniowy. |
| 32 | – | Nieużywany. |
| 33 | 30A | Przyczepa. |
| 34 | 20A | Podgrzewane siedzenia. |
| 35 | 30A | Miłośnik |
| 36 | – | Nieużywany. |
| 37 | 20A | Pompa paliwowa. Wtryskiwacze paliwa. |
| 38 | 20A | Elektroniczny moduł kontroli stabilności. |
| 39 | 10 A | Przełącznik hamulca. |
| 40 | 20A | Przekaźnik klaksonowy. |
| 41 | 20A | Silnik wycieraczki przedniej. |
| 42 | 15A | Silnik wycieraczki tylnej. |
| 43 | 10 A | Trąbić. |
| 44 | 10 A | Pożary dzienne. |
| Przekaźnik | ||
| R1 | Moduł sterowania układem napędowym i obciążeniami. | |
| R2 | Wycieraczka. | |
| R3 | Ładunki zapłonowe. | |
| R4 | Pożary dzienne. | |
| R5 | Rozrusznik. | |
| R6 | Sprężarka klimatyzacji. | |
| R7 | Podgrzewane podświetlenie. | |
| R8 | Podgrzewane siedzenia. | |
| R9 | Klakson (moduł sterowania nadwozia). | |
| R10 | Miłośnik. | |
| R11 | Nieużywany. | |
| R12 | Silnik dmuchawy. | |
| R13 | Pompa paliwowa. |
Bezpieczniki baterii
| Nie. | Wzmacniacz | Opis |
|---|---|---|
| jeden | 450A | Rozrusznik. Alternator. |
| 2 | 60A | Elektryczne wspomaganie kierownicy. |
| 3 | – | Skrzynka przyłączeniowa silnika. |
| 4 | 125A | Moduł sterujący nadwozia. |
| pięć | 70A | Nieużywany. |
