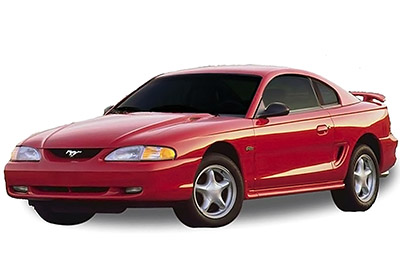

W tym artykule rozważymy Forda Mustanga czwartej generacji przed liftingiem, produkowanego w latach 1996-1997. Tutaj znajdziesz schematy skrzynek bezpieczników Forda Mustanga 1996 i 1997 , uzyskasz informacje o lokalizacji paneli bezpieczników we wnętrzu samochodu i poznaj przeznaczenie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Układ bezpieczników Ford Mustang 1996-1997
Bezpiecznik zapalniczki (gniazdo zasilania) Forda Mustanga to bezpiecznik „Zapalniczka” lub „CIG ILLUM” w skrzynce bezpieczników w komorze silnika.
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Panel bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy.
Komora silnika
Schematy skrzynek bezpieczników
Reklamy reklamowe
1996
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (1996)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 15A | Klapki na oczy; Światła awaryjne; Moduł poduszki powietrznej; moduł DRL; Anulowanie nadbiegu; Elektromagnes wymiany hamulca; Podgrzewana, podświetlana cewka przekaźnika; Konw. górna cewka przekaźnika; Ilium, moduł wejściowy (cięcie) |
| 2 | 30A | Systemy wycieraczek i spryskiwaczy przedniej szyby |
| 4 | 10 A | Moduł poduszki powietrznej (zasilanie pomocnicze) |
| pięć | 15A | Przełącznik reflektorów; Lampy zewnętrzne; Ilion klastra. |
| 6 | 15A | Zegar (ilium.); Wzmacniacz kontroli prędkości; Cewka sprzęgła klimatyzacji; Moduł RKE (odcięcie); Moduł antykradzieżowy (odcięcie) |
| 7 | 10 A | abs |
| osiem | 10 A | Dzwonek kluczyków w stacyjce; Lampki grzecznościowe; Oświetlenie komory silnika; Lampa w schowku na rękawiczki; Lusterka elektryczne ; Radio (MCM); Klaster instrumentów (MCM); Zegar; Lampa bagażnika; Zabezpieczenie przed kradzieżą (sygnalizacja otwarcia drzwi) |
| dziewięć | 15A | Ostrzeżenie o niebezpieczeństwie; Światła stopu; Grunt. |
| dziesięć | 15A | IMRC (tylko Cobra) |
| jedenaście | 15A | Radio |
| 12 | 20A (CB) | Odblokowanie pokrywy pokładu; Kłódki |
| 13 | 10 A | Panel; lampy oświetleniowe; Ilium PRNDL.; Popielniczka Ilion. |
| czternaście | 20A (CB) | Okna elektryczne |
| piętnaście | 10 A | Moduł niskiego poziomu oleju; Moduł niskiego poziomu płynu chłodzącego; Dzwonek pasa bezpieczeństwa; Grupowe światła ostrzegawcze; Wskaźniki klastrowe |
| szesnaście | 20A | Flash-to-pass; Światła przeciwmgielne; Moduł antykradzieżowy; reflektory; Opublikuj lampy |
| 17 | 30A | Silnik wentylatora klimatyzacji i ogrzewania |
| 18 | 20A | światła ostrzegawcze generatora; EWG. pwr. cewka przekaźnika |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (1996)
| Nazwisko | Natężenie w amperach | Opis |
|---|---|---|
| IGN SW | 40A | Klapki na oczy; Światła awaryjne; moduł poduszki powietrznej; moduł DRL; Anulowanie nadbiegu; Elektromagnes wymiany hamulca; Podgrzewana cewka przekaźnika podświetlenia; Wymienna górna cewka przekaźnika; Podświetlany moduł wejściowy (odcięcie); HEGO (tylko 4,6 l); BRZUCH; Moduł niskiego poziomu oleju; Moduł niskiego poziomu płynu chłodzącego; Dzwonek pasa bezpieczeństwa; Grupowe światła ostrzegawcze; Wskaźniki klastrowe; Moduł zmiany biegów (tylko 4,6 l); światła ostrzegawcze generatora; Cewka przekaźnika mocy CEE; Cewka zapłonowa; Moduł TFI (tylko 4,6L); Przekaźnik rozrusznika |
| IGN SW | 40A | Systemy spryskiwaczy i wycieraczek szyby przedniej; Zegar (oświetlenie); Wzmacniacz kontroli prędkości; Cewka sprzęgła klimatyzacji; Moduł RKE (odcięcie); Moduł antykradzieżowy (stop); Radio; Okna elektryczne |
| Podświetlany wyświetlacz | 40A | Odszranianie tylnej szyby |
| Pompa paliwowa | 20A | Elektryczna pompa paliwa |
| IGN SW | 40A | Silnik wentylatora klimatyzacji i ogrzewania |
| Miłośnik | 60A | Elektr, wentylator napędu |
| lps HD | 50A | reflektory; Moduł poduszki powietrznej (zasilanie pomocnicze); Dzwonek na kluczyk w stacyjce; Lampki grzecznościowe; Oświetlenie komory silnika; Lampa w schowku na rękawiczki; Lusterka elektryczne ; Radio (MCM); Klaster instrumentów (MCM); Zegar; Lampa bagażnika; Zabezpieczenie przed kradzieżą (sygn. otwartych drzwi); Flash-to-pass; reflektory; Umieść lampy; Odblokowanie pokrywy pokładu; Kłódki |
| CEE | 20A | moc EWG |
| abs | 60A | Hamulce przeciwblokujące |
| Fotele elektryczne | 25A | Fotele elektryczne |
| DRL | 20A | Pożary dzienne |
| wewn. Lampy | 25A | Lampy wewnętrzne |
| AUDIO | 25A | Wzmacniacz radiowy; Wzmacniacz subwoofera |
| WSZYSTKO | 20A | Regulator generatora |
| Zapalniczka | 30A | Zapalniczka; punkt mocy |
| kaptur | 30A (CB) | kaptur |
| Termometr | 30A | Thermactor (modele Cobra) |
1997
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (1997)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 15A | Moduł diagnostyczny poduszki powietrznej; Siłownik blokady zmiany biegów; Elektroniczne światło migające; Przełącznik sterowania odszranianiem tylnej szyby; Pożary dzienne ; Przełącznik sterowania skrzynią biegów; Kabriolet górny przełącznik; Wyłącznik lampy awaryjnej; Czujnik zasięgu transmisji (TR) |
| 2 | 30A | Wycieraczka / spryskiwacz interwałowy (moduł i silnik) |
| 4 | 10 A | System poduszek powietrznych |
| pięć | 15A | Wyłącznik główny |
| 6 | 15A | Wzmacniacz kontroli prędkości; Dzwonek ostrzegawczy; Zegar; Zespół sterowania nagrzewnicą klimatyzacji; Moduł kontrolera antykradzieżowego; Zdalny moduł dostępu bezkluczykowego |
| 7 | 10 A | System antywłamaniowy |
| osiem | 10 A | Lampki grzecznościowe; Radio; Lusterko elektryczne; Zdalny dostęp bezkluczykowy; Zegar |
| dziewięć | 15A | Włącznik/wyłącznik hamulca (BOO); Przełącznik ciśnienia hamulca; Elektroniczne miganie |
| dziesięć | 15A | Sterowanie szyną kolektora dolotowego (MRC) |
| jedenaście | 15A | Radio |
| 12 | 20 (CB) | Elektryczne blokowanie drzwi; Zdalny dostęp bezkluczykowy (RKE); Przełącznik zwalniania pokrywy bagażnika |
| 13 | 10 A | Oświetlenie instrumentów |
| czternaście | 20 (CB) | Okna elektryczne |
| piętnaście | 10 A | Klaster instrumentów; Dzwonek ostrzegawczy; Moduł diagnostyczny poduszki powietrznej |
| szesnaście | 20A | System antywłamaniowy; Flash-to-pass; Pasywny system antykradzieżowy |
| 17 | 30A | Ogrzewanie Klimatyzacja |
| 18 | 20A | Klaster instrumentów; PATS; Moduł przekaźnika stałego sterowania; System wypalania |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (1997)
| Nazwisko | Natężenie w amperach | Opis |
|---|---|---|
| IGN SW | 40A | Stacyjka; Przekaźnik rozrusznika |
| IGN SW | 40A | Stacyjka |
| IGN SW | 40A | Stacyjka |
| LPS HD | 50A | Lampy zewnętrzne; Panel bezpieczników I/P |
| CEE | 20A | Moduł sterujący układu napędowego; Moduł przekaźnika stałego sterowania |
| HTD BL | 40A | Odszranianie tylnej szyby |
| POMPA PALIWOWA | 20A | Pompa paliwowa |
| MIŁOŚNIK | 60A | Elektryczny silnik wentylatora chłodzącego |
| abs | 60A | System antywłamaniowy |
| KONW.GÓRA | 30A (CB) | Zamienny dach; Podnieś i opuść przekaźnik |
| SPST | 30A | Zapalniczka; Pomocnicze gniazdo zasilania |
| WSZYSTKO | 20A | Generator / regulator napięcia |
| AUDIO | 25A | Radio |
| INT LPS | 25A | Włącznik / wyłącznik hamulca; Przełącznik ciśnienia hamulca |
| DRL, MGŁA, ALARMY | 20A | Rogi; Światła przeciwmgielne; Pożary dzienne |
| FOTELIKI ELEKTRYCZNE | 25A | Lewa moc; przełącznik fotela lędźwiowego; Fotele elektryczne |
| TERMIA | 30A | Bypass reakcji wtrysku powietrza (AIRB); Przekaźnik reakcji wtrysku powietrza (AIR) |
