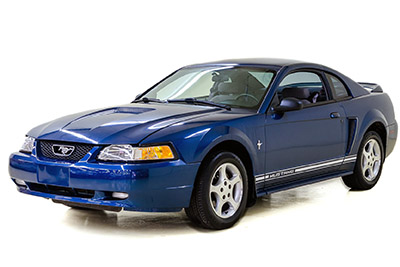

W tym artykule rozważamy czwartą generację Forda Mustanga po liftingu, produkowanego w latach 1998-2004. Tutaj znajdziesz schematy skrzynek bezpieczników Ford Mustang 1998, 1999, 2000, 2001, 2002, 2003 i 2004 Ford Mustang , uzyskaj informacje na temat położenie paneli bezpieczników wewnątrz samochodu i poznaj przypisanie każdego bezpiecznika (układ bezpieczników) i przekaźnika.
Contents
Układ bezpieczników Ford Mustang 1998-2004
Bezpieczniki zapalniczki (gniazdo zasilania) Forda Mustanga to bezpiecznik nr 1 (zapalniczka) w skrzynce bezpieczników na desce rozdzielczej i bezpiecznik nr 9 (gniazdo zasilania pomocniczego) w skrzynce bezpieczników w komorze silnika.
Skrzynka bezpieczników w przedziale pasażerskim
Lokalizacja skrzynki bezpieczników
Znajduje się pod deską rozdzielczą po stronie kierowcy.
Schemat skrzynki bezpieczników
Reklamy reklamowe
Przyporządkowanie bezpieczników w przedziale pasażerskim
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 20A | Zapalniczka |
| 2 | 20A | Sterowanie silnikiem |
| 3 | – | Nieużywany |
| 4 | 10 A | Prawe światło mijania |
| pięć | 15A | Zestaw wskaźników, przełącznik kontroli trakcji |
| 6 | 20A | Przekaźnik rozrusznika |
| 7 | 15A | GEM, Lampy wewnętrzne |
| osiem | 20A | Sterowanie silnikiem |
| dziewięć | — / 30A | 1998-2001: Nieużywany 2002-2004: Subwoofery Mach 460 |
| dziesięć | 10 A | Lewe światło mijania |
| jedenaście | 15A | Światła awaryjne |
| 12 | — / 2A | 1998-2003: Nieużywany 2004: Podgrzewany PCV |
| 13 | 15A | Elektroniczne miganie |
| czternaście | – | Nieużywany |
| piętnaście | 15A | Elektryczny odcinek lędźwiowy |
| szesnaście | – | Nieużywany |
| 17 | 15A | Serwo kontroli prędkości, siłownik blokady zmiany biegów |
| 18 | 15A | Elektroniczne miganie |
| dziewiętnaście | 15A | Elektryczny przełącznik lusterka, GEM, Przekaźnik antykradzieżowy, Elektryczne zamki do drzwi, Przełączniki uchylenia drzwi |
| dwadzieścia | 15A | Kabriolet górny przełącznik |
| 21 | 5A | Zestaw wskaźników i pamięć sterowania silnikiem |
| 22 | – | Nieużywany |
| 23 | 15A | Sprzęgło klimatyzacji, wyłącznik odmgławiacza |
| 24 | 30A | Silnik wentylatora klimatyzacji |
| 25 | 25A | Odblokowanie pokrywy bagażnika |
| 26 | 30A | Silnik wycieraczek / spryskiwaczy, przekaźnik wycieraczek |
| 27 | 25A | Radio |
| 28 | 15A | GEM, przełącznik anulowania nadbiegu |
| 29 | 15A | Moduł układu przeciwblokującego (ABS) |
| trzydzieści | 15A | Moduł świateł do jazdy dziennej (DRL) |
| 31 | 10 A | Złącze łącza danych |
| 32 | 15A | Radio, odtwarzacz CD, GEM |
| 33 | 15A | Przełącznik świateł hamowania, przełącznik dezaktywacji kontroli prędkości |
| 34 | 20A | Zestaw wskaźników, CCRM, złącze łącza danych, moduł nadawczo-odbiorczy Securilock |
| 35 | 15A | Siłownik blokady zmiany biegów, moduł sterowania układem napędowym (PCM), serwo kontroli prędkości, moduł ABS |
| 36 | 15A | Moduł sterowania poduszką powietrzną |
| 37 | 10 A | Regulowane oświetlenie |
| 38 | 20A | Czerwone światła |
| 39 | 5A | OSZCZĘDNOŚĆ |
| 40 | – | Nieużywany |
| 41 | 15A | Światło hamowania |
| 42 | – | Nieużywany |
| 43 | 20A (CB) | Okna elektryczne |
| 44 | – | Nieużywany |
Reklamy reklamowe
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Schemat skrzynki bezpieczników
Reklamy reklamowe
Przyporządkowanie bezpieczników i przekaźników w komorze silnika
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| Przekaźnik 1 | – | Przerwanie świateł przeciwmgielnych |
| Przekaźnik 2 | – | Wycieraczka interwałowa |
| Przekaźnik 3 | – | Wycieraczka HI/LO |
| Przekaźnik 4 | – | Wejście |
| Przekaźnik 5 | – | Światła przeciwmgielne |
| jeden | 50A (4,6L) 30A CB (3,8L) |
Elektryczny silnik wentylatora chłodzącego |
| 2 | 30A | Reflektory |
| 3 | 40A | Przekaźnik rozrusznika, wyłącznik zapłonu |
| 4 | 40A | Stacyjka |
| pięć | 40A | Stacyjka |
| 6 | 40A | Zestaw wskaźników, moduł sterujący układu napędowego (PCM) |
| 7 | 30A | 1998-2003: Wtórny wtrysk powietrza (tylko 3,8 l) 2004: Nieużywany |
| osiem | 50A | Moduł ABS |
| dziewięć | 20A | Pomocnicze gniazdo zasilania |
| dziesięć | 30A | Światła postojowe |
| jedenaście | 30A | Sterowanie odszranianiem tylnej szyby |
| 12 | 40A | 1998-2003: okna elektryczne, zamki elektryczne 2004: zamki elektryczne |
| 13 | — / 30A | 1998-2001: Nieużywane 2002-2004: Lewe wzmacniacze MACH 1000 |
| czternaście | 20A | Pompa paliwowa |
| piętnaście | 10A/30A | 1998-2001: Radio 2002-2004: wzmacniacze proste MACH 1000 |
| szesnaście | 20A | trąbić |
| 17 | 20A | System antywłamaniowy |
| 18 | 25A | Fotele elektryczne |
| dziewiętnaście | – / 10 A | 1998-2002: Nieużywany 2003-2004: Pompa intercoolera (tylko Cobra) |
| dwadzieścia | 20A | Generator (alternator) |
| 21 | – | Nieużywany |
| 22 | – | Nieużywany |
| 23 | – | Nieużywany |
| 24 | 20A | Ciśnienie klimatyzacji |
| 25 | – | Nieużywany |
| 26 | 30A | PCM |
| 27 | 20A | Moduł świateł do jazdy dziennej (DRL), przekaźnik świateł przeciwmgielnych |
| 28 | Wyłącznik obwodu 25A | kaptur |
| 29 | Dioda | 1998-2003: Wymienny wyłącznik nadprądowy 2004: Nieużywany |
