Schemat bezpieczników i przekaźników dla Ford Mustang (2015-2020..)

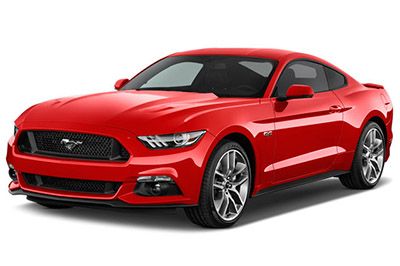

W tym artykule rozważymy szóstą generację Forda Mustanga, dostępnego od 2015 roku do dnia dzisiejszego. Tutaj znajdziesz schematy skrzynek bezpieczników  Ford Mustang 2015, 2016, 2017, 2018, 2019 i 2020  , informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz przyporządkowanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników .

Układ bezpieczników Ford Mustang 2015-2020…

---

---

Przedział pasażerski

Panel bezpieczników znajduje się po prawej stronie podłogi pasażera za panelem wykończeniowym i plastikową kartą kodową.

Komora silnika

Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika.



2015

Przedział pasażerski

Przydział bezpieczników w przedziale pasażerskim (2015)

Nie.	Natężenie w amperach	Chronione komponenty
jeden	10 A	Lampy na zamówienie.
2	7,5 A	Moduł pamięci Power Mirror.
3	20A	Odblokowanie konsoli kierowcy.
4	5A	Nieużywany.
pięć	20A	Wzmacniacz subwoofera.
6	10 A	Nieużywany (zapasowy).
7	10 A	Nieużywany (zapasowy).
osiem	10 A	Nieużywany (zapasowy).
dziewięć	10 A	Nieużywany.
dziesięć	5A	Nieużywany.
jedenaście	5A	Nieużywany.
12	7,5A	Moduł klimatyzacji.
13	7,5A	Moduł bramy. Moduł sterujący kolumny kierownicy. Klaster instrumentów.
czternaście	10 A	Nieużywany (zapasowy).
piętnaście	10 A	Moduł bramy.
szesnaście	15A	Odblokowanie pokrywy.
17	5A	Nieużywany (zapasowy).
18	5A	Moduł czujnika włamania.
dziewiętnaście	5A	Wskaźnik wyłączenia poduszki powietrznej pasażera.
dwadzieścia	5A	Nieużywany (zapasowy).
21	5A	Czujnik temperatury i wilgotności w pojeździe.
22	5A	Moduł systemu klasyfikacji pasażerów.
23	10 A	Przełączniki. Elektryczne szyby. Lustro.
24	30A	Centralne odblokowanie zamka.
25	30A	Nieużywany (zapasowy).
26	30A	Silnik przedniej prawej szyby.
27	30A	Wzmacniacz.
28	20A	Dodatkowy moduł nadwozia.
29	30A	Elektrycznie lewa tylna szyba.
trzydzieści	30A	Elektrycznie prawe tylne okno.
31	15A	Nieużywany (zapasowy).
32	10 A	Zdalny dostęp bezkluczykowy. Wyświetlacz wielofunkcyjny. SYNCHRONIZACJA. Moduł globalnego systemu pozycjonowania. Wskaźniki.
33	20A	Jednostka główna audio.
34	30A	Szyna rozruchowa.
35	5A	Moduł kontroli stresu.
36	15A	Dodatkowy moduł nadwozia.
37	15A	Magistrala startowa skrzynki rozdzielczej.
–	30A	Nieużywany (zapasowy).

Komora silnika



Przydział bezpieczników w rozdzielnicy elektrycznej (2015)

Nie.	Natężenie w amperach	Chronione komponenty
jeden	–	Nieużywany.
2	–	Nieużywany.
3	–	Nieużywany.
4	–	Nieużywany.
pięć	50A*	Automatyczna pompa układu hamulcowego.
6	50A*	Moduł sterujący nadwozia.
7	60A*	Moduł sterujący nadwozia.
osiem	50A*	Moduł sterujący nadwozia.
dziewięć	40A*	Odmrażacz tylnej szyby.
dziesięć	40A*	Silnik dmuchawy.
jedenaście	30 A**	Przednie lewe okno.
12	trzydzieści**	Siedzenie kierowcy.
13	30 A**	Siedzenie pasażera.
czternaście	30 A**	Klimatyzowany moduł siedziska.
piętnaście	20A**	Zamienny silnik górny.
szesnaście	–	Nieużywany.
17	20A**	Zamienny silnik górny.
18	–	Nieużywany.
dziewiętnaście	20A***	Przekaźnik blokady kolumny kierownicy.
dwadzieścia	10 A***	Wyłącznik hamulca.
21	20A***	Trąbić.
22	10 A***	Przekaźnik modułu sterującego układem napędowym.
23	10 A***	Sprzęgło klimatyzacji.
24	30 A**	Moduł jakości napięcia.
25	–	Nieużywany.
26	25A**	Silnik wycieraczek.
27	–	Nieużywany.
28	30 A**	Automatyczny zawór układu hamulcowego.
29	30 A**	Wentylator elektroniczny 1.
trzydzieści	30 A**	Elektromagnes rozrusznika.
31	40A**	Wentylator elektroniczny 3.
32	10 A***	Cewka przekaźnika zatrzaskowego.
33	20A***	Lewe reflektory wyładowcze wysokiej intensywności.
34	–	Nieużywany.
35	20A	Proste reflektory o dużym natężeniu wyładowania.
36	10 A***	Znaczenie alternatywy.
37	–	Nieużywany.
38	20A***	Moc pojazdu 1.
39	–	Nieużywany.
40	20A***	Moc pojazdu 2.
41	15A***	Wtryskiwacze paliwa.
42	15A***	Moc pojazdu 3.
43	–	Nieużywany.
44	15A***	Moc pojazdu 4.
45	–	Nieużywany.
46	–	Nieużywany.
47	–	Nieużywany.
48	–	Nieużywany.
49	30A**	Pompa paliwowa.
pięćdziesiąt	–	Przekaźnik blokady kolumny kierownicy.
51	–	Nieużywany.
52	–	Przekaźnik klaksonowy.
53	20A**	Zapalniczka.
54	20A**	Pomocnicze gniazdo zasilania.
55	25A**	Wentylator elektroniczny 2.
56	–	Nieużywany.
57	–	Przekaźnik sprzęgła klimatyzacji.
58	–	Nieużywany.
59	–	Nieużywany.
60	5A***	Moduł sterujący układu napędowego.
61	–	Nieużywany.
62	5A***	Przełącznik start-start z przeciwblokadą hamulców.
63	–	Nieużywany.
64	5A***	Elektroniczne wspomaganie kierownicy.
65	–	Nieużywany.
66	5A***	System informacji o martwym polu. Tylna kamera. Cewki przekaźników sprężarki klimatyzacji.
67	–	Nieużywany.
68	10 A***	Przełącznik poziomowania reflektorów.
69	–	Pomocniczy przekaźnik punktu zasilania.
70	10 A***	Podgrzewane lusterka zewnętrzne.
71	–	Nieużywany.
72	5A***	Moduł czujnika deszczu.
73	–	Nieużywany.
74	5A***	Czujnik przepływu masy powietrza.
75	–	Nieużywany.
76	–	Odmrażacz tylnej szyby.
77	–	Elektroniczny wentylator chłodzący 2.
78	–	Przekaźnik lewego reflektora rozładowania o wysokiej intensywności (eksport).
79	–	Wyładowanie o wysokiej intensywności prawy przekaźnik projektora (eksport).
80	–	Przekaźnik wycieraczek.
81	–	Elektromagnes rozrusznika.
82	–	Przekaźnik modułu sterującego układem napędowym.
83	–	Nieużywany.
84	–	Nieużywany.
85	–	Nieużywany.
86	–	Nieużywany.
87	–	Nieużywany.
88	–	Nieużywany.
89	–	Elektroniczny przekaźnik wentylatora 1.
90	–	Nieużywany.
91	–	Elektroniczny przekaźnik wentylatora 3.
92	–	Przekaźnik silnika dmuchawy.
93	–	Nieużywany.
94	–	Przekaźnik pompy paliwa.
		* Bezpieczniki kasetowe. ** Mini bezpieczniki.



2016

Przedział pasażerski

Przydział bezpieczników w przedziale pasażerskim (2016)

Nie.	Natężenie w amperach	Chronione komponenty
jeden	10 A	Lampy na zamówienie.
2	7,5A	Moduł pamięci Power Mirror.
3	20A	Odblokowanie konsoli kierowcy.
4	5A	Nieużywany (zapasowy).
pięć	20A	Wzmacniacz subwoofera.
6	10 A	Nieużywany (zapasowy).
7	10 A	Nieużywany (zapasowy).
osiem	10 A	Nieużywany (zapasowy).
dziewięć	10 A	Nieużywany (zapasowy).
dziesięć	5A	Nieużywany (zapasowy).
jedenaście	5A	Nieużywany (zapasowy).
12	7,5 A	Moduł klimatyzacji.
13	7,5 A	Moduł bramy. Moduł sterujący kolumny kierownicy. Klaster instrumentów.
czternaście	10 A	Nieużywany (zapasowy).
piętnaście	10 A	Moduł bramy.
szesnaście	15A	Odblokowanie pokrywy.
17	5A	Nieużywany (zapasowy).
18	5A	Moduł czujnika włamania.
dziewiętnaście	7,5 A	Wskaźnik wyłączenia poduszki powietrznej pasażera.
dwadzieścia	7,5 A	Nieużywany (zapasowy).
21	5A	Czujnik temperatury i wilgotności w pojeździe.
22	5A	Moduł systemu klasyfikacji pasażerów.
23	10 A	Przełączniki. Elektryczne szyby. Lustro.
24	20A	Centralne odblokowanie zamka.
25	30A	Magneryd.
26	30A	Silnik przedniej prawej szyby.
27	30A	Wzmacniacz.
28	20A	Dodatkowy moduł nadwozia.
29	30A	Elektrycznie lewa tylna szyba.
trzydzieści	30A	Elektrycznie prawe tylne okno.
31	15A	Nieużywany (zapasowy).
32	10 A	Zdalny dostęp bezkluczykowy. Wyświetlacz wielofunkcyjny. SYNCHRONIZACJA. Moduł globalnego systemu pozycjonowania. Wskaźniki.
33	20A	Jednostka główna audio.
34	30A	Szyna rozruchowa.
35	5A	Moduł kontroli stresu.
36	15A	Dodatkowy moduł nadwozia.
37	15A	Magistrala startowa skrzynki rozdzielczej.
–	30A	Nieużywany (zapasowy).

Komora silnika



Przydział bezpieczników w rozdzielnicy elektrycznej (2016)

Nie.	Natężenie w amperach	Chronione komponenty
jeden	–	Nieużywany.
2	–	Nieużywany.
3	–	Nieużywany.
4	–	Nieużywany.
pięć	50A*	Automatyczna pompa układu hamulcowego.
6	50A*	Moduł sterujący nadwozia.
7	60A*	Moduł sterujący nadwozia.
osiem	50A*	Moduł sterujący nadwozia.
dziewięć	40A*	Odmrażacz tylnej szyby.
dziesięć	40A*	Silnik dmuchawy.
jedenaście	30A**	Przednie lewe okno.
12	30A**	Siedzenie kierowcy.
13	30A**	Siedzenie pasażera.
czternaście	30A**	Klimatyzowany moduł siedziska.
piętnaście	20A**	Zamienny silnik górny.
szesnaście	–	Nieużywany.
17	20A**	Zamienny silnik górny.
18	–	Nieużywany.
dziewiętnaście	20A***	Przekaźnik blokady kolumny kierownicy.
dwadzieścia	10 A***	Wyłącznik hamulca.
21	20A***	Trąbić.
22	10 A***	Przekaźnik modułu sterującego układem napędowym.
23	10 A***	Sprzęgło klimatyzacji.
24	30A**	Moduł jakości napięcia.
25	–	Nieużywany.
26	25A**	Silnik wycieraczek.
27	–	Nieużywany.
28	30A**	Automatyczny zawór układu hamulcowego.
29	30A**	Wentylator elektroniczny 1.
trzydzieści	30A**	Elektromagnes rozrusznika.
31	40A**	Wentylator elektroniczny 3.
32	10 A***	Cewka przekaźnika zatrzaskowego.
33	20A***	Lewe reflektory wyładowcze wysokiej intensywności.
34	15A***	Zawory wydechowe.
35	20A***	Proste reflektory o dużym natężeniu wyładowania.
36	10 A***	Znaczenie alternatywy.
37	–	Nieużywany.
38	20A***	Moc pojazdu 1.
39	–	Nieużywany.
40	20A***	Moc pojazdu 2.
41	15A***	Wtryskiwacze paliwa.
42	15A***	Moc pojazdu 3.
43	–	Nieużywany.
44	15A***	Moc pojazdu 4.
45	–	Nieużywany.
46	20A**	Pompa różnicowa.
47	–	Nieużywany.
48	30 A**	Pompa paliwa nr 2.
49	30 A**	Pompa paliwowa.
pięćdziesiąt	–	Przekaźnik blokady kolumny kierownicy.
51	–	Nieużywany.
52	–	Przekaźnik klaksonowy.
53	20A**	Zapalniczka.
54	20A**	Pomocnicze gniazdo zasilania.
55	25A**	Wentylator elektroniczny 2.
56	–	Nieużywany.
57	–	Przekaźnik sprzęgła klimatyzacji.
58	–	Nieużywany.
59	–	Zawory wydechowe.
60	5A	Moduł sterujący układu napędowego.
61	–	Nieużywany.
62	5A	Przełącznik start-start z przeciwblokadą hamulców.
63	–	Nieużywany.
64	5A	Elektroniczne wspomaganie kierownicy.
65	–	Nieużywany.
66	5A	System informacji o martwym polu. Tylna kamera. Cewki przekaźników sprężarki klimatyzacji.
67	–	Nieużywany.
68	10 A***	Przełącznik poziomowania reflektorów.
69	–	Pomocniczy przekaźnik punktu zasilania.
70	10 A***	Podgrzewane lusterka zewnętrzne.
71	–	Nieużywany.
72	5A	Moduł czujnika deszczu.
73	–	Nieużywany.
74	5A	Czujnik przepływu masy powietrza.
75	–	Nieużywany.
76	–	Odmrażacz tylnej szyby.
77	–	Elektroniczny wentylator chłodzący 2.
78	–	Przekaźnik lewego reflektora rozładowania o wysokiej intensywności (eksport).
79	–	Wyładowanie o wysokiej intensywności prawy przekaźnik projektora (eksport).
80	–	Przekaźnik wycieraczek.
81	–	Elektromagnes rozrusznika.
82	–	Przekaźnik modułu sterującego układem napędowym.
83	–	Nieużywany.
84	–	Nieużywany.
85	–	Nieużywany.
86	–	Nieużywany.
87	–	Nieużywany.
88	–	Nieużywany.
89	–	Elektroniczny przekaźnik wentylatora 1.
90	–	Pompa różnicowa.
91	–	Elektroniczny przekaźnik wentylatora 3.
92	–	Przekaźnik silnika dmuchawy.
93	–	Pompa paliwa nr 2.
94	–	Przekaźnik pompy paliwa.
		* Bezpieczniki obudowy J. ** Bezpieczniki obudowy M. *** Bezpieczniki mikro.



2017

Przedział pasażerski

Przydział bezpieczników w przedziale pasażerskim (2017)

Nie.	Natężenie w amperach	Chronione komponenty
jeden	10 A	Lampy na zamówienie.
2	7,5 A	Moduł pamięci Power Mirror.
3	20A	Odblokowanie konsoli kierowcy.
4	–	Nieużywany.
pięć	20A	Wzmacniacz subwoofera.
6	–	Nieużywany.
7	–	Nieużywany.
osiem	–	Nieużywany.
dziewięć	–	Nieużywany.
dziesięć	–	Nieużywany.
jedenaście	–	Nieużywany.
12	7,5A	Moduł klimatyzacji.
13	7,5A	Moduł bramy. Moduł sterujący kolumny kierownicy. Klaster instrumentów.
czternaście	–	Nieużywany.
piętnaście	10 A	Moduł bramy.
szesnaście	15A	Odblokowanie pokrywy.
17	5A	Nieużywany (zapasowy).
18	5A	Moduł czujnika włamania.
dziewiętnaście	7,5A	Wskaźnik wyłączenia poduszki powietrznej pasażera.
dwadzieścia	–	Nieużywany.
21	5A	Czujnik temperatury i wilgotności w pojeździe.
22	5A	Moduł systemu klasyfikacji pasażerów.
23	10 A	Przełączniki. Elektryczne szyby. Lustro.
24	20A	Centralne odblokowanie zamka.
25	30A	Magneryd.
26	30A	Silnik przedniej prawej szyby.
27	30A	Wzmacniacz.
28	20A	Dodatkowy moduł nadwozia.
29	30A	Elektrycznie lewa tylna szyba.
trzydzieści	30A	Elektrycznie prawe tylne okno.
31	–	Nieużywany.
32	10 A	Zdalny dostęp bezkluczykowy. Wyświetlacz wielofunkcyjny. SYNCHRONIZACJA. Moduł globalnego systemu pozycjonowania. Wskaźniki.
33	20A	Jednostka główna audio.
34	30A	Szyna rozruchowa.
35	5A	Moduł kontroli stresu.
36	15A	Dodatkowy moduł nadwozia.
37	20A	Magistrala startowa skrzynki rozdzielczej.
–	30A	Nieużywany (zapasowy).

Komora silnika



Przydział bezpieczników w rozdzielnicy elektrycznej (2017)

Nie.	Natężenie w amperach	Chronione komponenty
jeden	–	Nieużywany.
2	–	Nieużywany.
3	–	Nieużywany.
4	–	Nieużywany.
pięć	50A*	Automatyczna pompa układu hamulcowego.
6	50A*	Moduł sterujący nadwozia.
7	60A*	Moduł sterujący nadwozia.
osiem	50A*	Moduł sterujący nadwozia.
dziewięć	40A*	Odmrażacz tylnej szyby.
dziesięć	40A*	Silnik dmuchawy.
jedenaście	30 A**	Przednie lewe okno.
12	30 A**	Siedzenie kierowcy.
13	30 A**	Siedzenie pasażera.
czternaście	30 A**	Klimatyzowany moduł siedziska.
piętnaście	20A**	Zamienny silnik górny.
szesnaście	–	Nieużywany.
17	20A**	Zamienny silnik górny.
18	–	Nieużywany.
dziewiętnaście	20A***	Przekaźnik blokady kolumny kierownicy.
dwadzieścia	10 A***	Wyłącznik hamulca.
21	20A***	Trąbić.
22	10 A***	Przekaźnik modułu sterującego układem napędowym.
23	10 A***	Sprzęgło klimatyzacji.
24	30 A**	Moduł jakości napięcia.
25	–	Nieużywany.
26	25A**	Silnik wycieraczek.
27	–	Nieużywany.
28	30 A**	Automatyczny zawór układu hamulcowego.
29	30 A**	Wentylator elektroniczny 1.
trzydzieści	30 A**	Elektromagnes rozrusznika.
31	40A**	Wentylator elektroniczny 3.
32	10 A***	Cewka przekaźnika zatrzaskowego.
33	20A***	Lewe reflektory wyładowcze wysokiej intensywności.
34	15A***	Zawory wydechowe.
35	20A***	Proste reflektory o dużym natężeniu wyładowania.
36	10 A***	Znaczenie alternatywy.
37	–	Nieużywany.
38	20A***	Moc pojazdu 1.
39	–	Nieużywany.
40	20A***	Moc pojazdu 2.
41	15A***	Wtryskiwacze paliwa.
42	15A***	Moc pojazdu 3.
43	–	Nieużywany.
44	15A***	Moc pojazdu 4.
44	30A***	Cewki zapłonowe (tylko GT350).
45	–	Nieużywany.
46	20A**	Pompa różnicowa.
47	–	Nieużywany.
48	30A**	Pompa paliwa nr 2.
49	30A**	Pompa paliwowa.
pięćdziesiąt	–	Przekaźnik blokady kolumny kierownicy.
51	–	Nieużywany.
52	–	Przekaźnik klaksonowy.
53	20A**	Zapalniczka.
54	20A**	Pomocnicze gniazdo zasilania.
55	25A**	Wentylator elektroniczny 2.
56	–	Nieużywany.
57	–	Przekaźnik sprzęgła klimatyzacji.
58	–	Nieużywany.
59	–	Przekaźnik zaworu wydechowego.
60	5A***	Moduł sterujący układu napędowego.
61	–	Nieużywany.
62	5A***	Przełącznik start-start z przeciwblokadą hamulców.
63	–	Nieużywany.
64	5A***	Elektroniczne wspomaganie kierownicy.
65	–	Nieużywany.
66	5A***	System informacji o martwym polu. Tylna kamera. Cewki przekaźników sprężarki klimatyzacji.
67	–	Nieużywany.
68	10 A***	Przełącznik poziomowania reflektorów.
69	–	Pomocniczy przekaźnik punktu zasilania.
70	10 A***	Podgrzewane lusterka zewnętrzne.
71	–	Nieużywany.
72	5A***	Moduł czujnika deszczu.
73	–	Nieużywany.
74	5A***	Czujnik przepływu masy powietrza.
75	–	Nieużywany.
76	–	Przekaźnik odszraniania tylnej szyby.
77	–	Elektroniczny przekaźnik wentylatora chłodzącego 2.
78	–	Przekaźnik lewego reflektora rozładowania o wysokiej intensywności (eksport).
79	–	Wyładowanie o wysokiej intensywności prawy przekaźnik projektora (eksport).
80	–	Przekaźnik wycieraczek.
81	–	Przekaźnik elektromagnetyczny rozrusznika.
82	–	Przekaźnik modułu sterującego układem napędowym.
83	–	Nieużywany.
84	–	Nieużywany.
85	–	Nieużywany.
86	–	Nieużywany.
87	–	Nieużywany.
88	–	Nieużywany.
89	–	Elektroniczny przekaźnik wentylatora 1.
90	–	Przekaźnik pompy różnicowej.
91	–	Elektroniczny przekaźnik wentylatora 3.
92	–	Przekaźnik silnika dmuchawy.
93	–	Przekaźnik pompy paliwa nr 2.
94	–	Przekaźnik pompy paliwa.
		* Bezpieczniki obudowy J. ** Bezpieczniki obudowy M. *** Bezpieczniki mikro.



2018

Przedział pasażerski

Przydział bezpieczników w przedziale pasażerskim (2018)

Nie.	Natężenie w amperach	Chronione komponenty
jeden	–	Nieużywany.
2	7,5 A	Moduł pamięci lusterek elektrycznych (lusterko boczne kierowcy). Moduł gniazda pamięci.
3	20A	Odblokowanie konsoli kierowcy.
4	–	Nieużywany.
pięć	20A	Wzmacniacz subwoofera.
6	–	Nieużywany.
7	–	Nieużywany.
osiem	–	Nieużywany.
dziewięć	–	Nieużywany.
dziesięć	5A	Telematyka.
jedenaście	–	Nieużywany.
12	7,5A	Moduł klimatyzacji.
13	7,5A	Moduł bramy. Moduł sterujący kolumny kierownicy. Klaster instrumentów.
czternaście	10 A	Elektroniczny moduł mocy.
piętnaście	10 A	Moduł bramy.
szesnaście	15A	Odblokowanie pokrywy.
17	5A	Syrena baterii.
18	5A	Moduł czujnika włamania.
dziewiętnaście	7,5A	Elektroniczny moduł mocy.
dwadzieścia	7,5A	Moduł sterowania reflektorami.
21	5A	Czujnik temperatury i wilgotności w pojeździe. Przednia kamera.
22	5A	Nieużywany (zapasowy).
23	10 A	Przełączniki. Elektryczne szyby. Lustro.
24	20A	Centralny zamek / odblokowanie.
25	30A	Moduł dynamiki pojazdu.
26	30A	Silnik przedniej prawej szyby (moduł dystrybucji energii).
27	30A	Wzmacniacz.
28	20A	Dodatkowy moduł nadwozia.
29	30A	Elektrycznie lewa tylna szyba.
trzydzieści	30A	Elektrycznie prawe tylne okno.
31	–	Nieużywany.
32	10 A	Zdalny dostęp bezkluczykowy. Wyświetlacz wielofunkcyjny. SYNCHRONIZACJA. Moduł globalnego systemu pozycjonowania. Wskaźniki.
33	20A	Jednostka główna audio.
34	30A	Szyna rozruchowa.
35	5A	Nieużywany (zapasowy).
36	15A	Dodatkowy moduł nadwozia.
37	20A	Podgrzewany moduł kierownicy.

Komora silnika

Przydział bezpieczników w rozdzielnicy elektrycznej (2018)

Nie.	Natężenie w amperach	Chronione komponenty
jeden	–	Nieużywany.
2	–	Nieużywany.
3	30A	Wentylator elektroniczny 1.
4	40A	Wentylator elektroniczny 3.
pięć	50A	Automatyczna pompa układu hamulcowego.
6	50A	Moduł sterujący nadwozia.
7	60A	Moduł sterujący nadwozia.
osiem	50A	Moduł sterujący nadwozia.
dziewięć	40A	Odmrażacz tylnej szyby.
dziesięć	40A	Silnik dmuchawy.
jedenaście	30A	Przednie lewe okno.
12	30A	Siedzenie kierowcy.
13	30A	Siedzenie pasażera.
czternaście	30A	Klimatyzowany moduł siedziska.
piętnaście	20A	Zamienny silnik górny.
szesnaście	–	Nieużywany.
17	20A	Zamienny silnik górny.
18	–	Nieużywany.
dziewiętnaście	20A	Przekaźnik blokady kolumny kierownicy.
dwadzieścia	10 A	Wyłącznik hamulca.
21	20A	Trąbić.
22	10 A	Przekaźnik modułu sterującego układem napędowym.
23	10 A	Sprzęgło klimatyzacji.
24	30A	Moduł jakości napięcia.
25	–	Nieużywany.
26	25A	Silnik wycieraczek.
27	–	Nieużywany.
28	30A	Automatyczny zawór układu hamulcowego.
29	–	Nieużywany.
trzydzieści	30A	Elektromagnes rozrusznika.
31	–	Nieużywany.
32	10 A	Cewka przekaźnika zatrzaskowego.
33	15A	Uruchom / Start (z wyjątkiem GT350).
33	20A	Lewe reflektory wyładowcze wysokiej intensywności (tylko GT350).
34	15A	Zawory wydechowe.
35	20A	Reflektory proste z wyładowaniem o dużej intensywności (tylko GT350).
36	10 A	Znaczenie alternatywy.
37	–	Nieużywany.
38	20A	Moc pojazdu 1.
39	–	Nieużywany.
40	20A	Moc pojazdu 2.
41	15A	Wtryskiwacze paliwa.
42	15 lat	Moc pojazdu 3.
43	–	Nieużywany.
44	15 lat	Moc pojazdu 4.
44	30A	Cewki zapłonowe (tylko GT350).
45	–	Nieużywany.
46	20A	Pompa różnicowa.
47	–	Nieużywany.
48	30A	Pompa paliwa nr 2.
49	30A	Pompa paliwowa.
pięćdziesiąt	–	Przekaźnik blokady kolumny kierownicy.
51	–	Nieużywany.
52	–	Przekaźnik klaksonowy.
53	20A	Zapalniczka.
54	20A	Pomocnicze gniazdo zasilania.
55	25 lat	Wentylator elektroniczny 2.
56	–	Nieużywany.
57	–	Przekaźnik sprzęgła klimatyzacji.
58	–	Nieużywany.
59	–	Przekaźnik zaworu wydechowego.
60	5A	Moduł sterujący układu napędowego.
61	–	Nieużywany.
62	5A	Przełącznik start-start z przeciwblokadą hamulców.
63	–	Nieużywany.
64	5A	Elektroniczne wspomaganie kierownicy.
65	–	Nieużywany.
66	5A	System informacji o martwym polu. Tylna kamera. Cewki przekaźników sprężarki klimatyzacji. Moduł dynamiki pojazdu.
67	–	Nieużywany.
68	10 A	Przełącznik poziomowania reflektorów.
69	–	Pomocniczy przekaźnik punktu zasilania.
70	10 A	Podgrzewane lusterka zewnętrzne.
71	–	Nieużywany.
72	5A	Moduł czujnika deszczu.
73	–	Nieużywany.
74	5A	Czujnik przepływu masy powietrza.
75	–	Nieużywany.
76	–	Przekaźnik odszraniania tylnej szyby.
77	–	Elektroniczny przekaźnik wentylatora chłodzącego 2.
78	–	Przekaźnik start/start.
79	–	Nieużywany.
80	–	Przekaźnik wycieraczek.
81	–	Przekaźnik elektromagnetyczny rozrusznika.
82	–	Przekaźnik modułu sterującego układem napędowym.
83	–	Nieużywany.
84	–	Nieużywany.
85	–	Nieużywany.
86	–	Nieużywany.
87	–	Nieużywany.
88	–	Nieużywany.
89	–	Elektroniczny przekaźnik wentylatora 1.
90	–	Przekaźnik pompy różnicowej.
91	–	Elektroniczny przekaźnik wentylatora 3.
92	–	Przekaźnik silnika dmuchawy.
93	–	Przekaźnik pompy paliwa nr 2.
94	–	Przekaźnik pompy paliwa.



2019

Przedział pasażerski

Przydział bezpieczników w przedziale pasażerskim (2019)

Nie.	Natężenie w amperach	Chroniony komponent
jeden	–	Nieużywany.
2	7,5A	Moduł pamięci lusterek elektrycznych (lusterko boczne kierowcy). Moduł gniazda pamięci.
3	20A	Odblokowanie konsoli kierowcy.
4	–	Nieużywany.
pięć	20A	Wzmacniacz subwoofera.
6	–	Nieużywany.
7	–	Nieużywany.
osiem	–	Nieużywany.
dziewięć	–	Nieużywany.
dziesięć	5A	Telematyka.
jedenaście	–	Nieużywany.
12	7,5 A	Moduł klimatyzacji.
13	7,5 A	Moduł bramy. Moduł sterujący kolumny kierownicy. Klaster instrumentów.
czternaście	10 A	Elektroniczny moduł mocy.
piętnaście	10 A	Moduł bramy.
szesnaście	15A	Odblokowanie pokrywy.
17	5A	Syrena baterii.
18	5A	Moduł czujnika włamania.
dziewiętnaście	7,5 A	Elektroniczny moduł mocy.
dwadzieścia	7,5 A	Moduł sterowania reflektorami.
21	5A	Czujnik temperatury i wilgotności w pojeździe. Przednia kamera.
22	5A	Nieużywany (zapasowy).
23	10 A	Przełączniki. Elektryczne szyby. Lustro.
24	20A	Centralny zamek / odblokowanie.
25	30A	Moduł dynamiki pojazdu.
26	30A	Silnik przedniej prawej szyby (moduł dystrybucji energii).
27	30A	Wzmacniacz.
28	20A	Dodatkowy moduł nadwozia.
29	30A	Elektrycznie lewa tylna szyba.
trzydzieści	30A	Elektrycznie prawe tylne okno.
31	–	Nieużywany.
32	10 A	Zdalny dostęp bezkluczykowy. Wyświetlacz wielofunkcyjny. SYNCHRONIZACJA. Moduł globalnego systemu pozycjonowania. Wskaźniki.
33	20A	Jednostka główna audio.
34	30A	Szyna rozruchowa.
35	5A	Nieużywany (zapasowy).
36	15A	Dodatkowy moduł nadwozia.
37	20A	Podgrzewany moduł kierownicy.

Komora silnika

Przydział bezpieczników w rozdzielnicy elektrycznej (2019)

Nie.	Natężenie w amperach	Chroniony komponent
jeden	60A	Wentylator elektroniczny 1 (Shelby).
2	60A	Wentylator elektroniczny 3 (Shelby).
3	30A	Wentylator elektroniczny 1 (z wyjątkiem Shelby).
4	40A	Wentylator elektroniczny 3 (z wyjątkiem Shelby).
pięć	50A	Automatyczna pompa układu hamulcowego.
6	50A	Moduł sterujący nadwozia.
7	60A	Moduł sterujący nadwozia.
osiem	50A	Moduł sterujący nadwozia.
dziewięć	40A	Odmrażacz tylnej szyby.
dziesięć	40A	Silnik dmuchawy.
jedenaście	30A	Przednie lewe okno.
12	30A	Siedzenie kierowcy.
13	30A	Siedzenie pasażera.
czternaście	30A	Klimatyzowany moduł siedziska.
piętnaście	20A	Zamienny silnik górny.
szesnaście	–	Nieużywany.
17	20A	Zamienny silnik górny.
18	–	Nieużywany.
dziewiętnaście	20A	Przekaźnik blokady kolumny kierownicy (z wyjątkiem Shelby).
dziewiętnaście	10 A	Moduł TCU (Shelby).
dwadzieścia	10 A	Wyłącznik hamulca.
21	20A	Trąbić.
22	10 A	Przekaźnik modułu sterującego układem napędowym.
23	10 A	Sprzęgło klimatyzacji.
24	30A	Moduł jakości napięcia.
25	20A	Przekaźnik blokady kolumny kierownicy (Shelby).
26	25 lat	Silnik wycieraczek.
27	–	Nieużywany.
28	30A	Automatyczny zawór układu hamulcowego.
29	–	Nieużywany.
trzydzieści	30A	Elektromagnes rozrusznika.
31	–	Nieużywany.
32	10 A	Cewka przekaźnika zatrzaskowego.
33	15 lat	Uruchom / Start (z wyjątkiem Shelby).
33	20A	Reflektory wyładowcze dużej intensywności lewe (Shelby).
34	15 lat	Zawory wydechowe.
35	20A	Reflektory wyładowcze o wysokiej intensywności (Shelby).
36	10 A	Znaczenie alternatywy.
37	–	Nieużywany.
38	20A	Moc pojazdu 1.
39	–	Nieużywany.
40	20A	Moc pojazdu 2.
41	15A	Wtryskiwacze paliwa.
42	15A	Moc pojazdu 3.
43	–	Nieużywany.
44	15A	Moc pojazdu 4 (z wyjątkiem Shelby).
44	30A	Cewki zapłonowe (Shelby).
45	–	Nieużywany.
46	20A	Pompa różnicowa (Shelby).
47	–	Nieużywany.
48	30A	Pompa paliwa nr 2 (Shelby).
49	30A	Pompa paliwowa.
pięćdziesiąt	–	Przekaźnik blokady kolumny kierownicy.
51	–	Nieużywany.
52	–	Przekaźnik klaksonowy.
53	20A	Zapalniczka.
54	20A	Pomocnicze gniazdo zasilania.
55	25A	Wentylator elektroniczny 2.
56	–	Nieużywany.
57	–	Przekaźnik sprzęgła klimatyzacji.
58	–	Nieużywany.
59	–	Przekaźnik zaworu wydechowego.
60	5A	Moduł sterujący układu napędowego.
61	–	Nieużywany.
62	5A	Przełącznik start-start z przeciwblokadą hamulców.
63	–	Nieużywany.
64	5A	Elektroniczne wspomaganie kierownicy.
65	–	Nieużywany.
66	5A	System informacji o martwym polu. Tylna kamera. Cewki przekaźników sprężarki klimatyzacji. Moduł dynamiki pojazdu.
67	–	Nieużywany.
68	10 A	Przełącznik poziomowania reflektorów.
69	–	Pomocniczy przekaźnik punktu zasilania.
70	–	Nieużywany.
71	–	Nieużywany.
72	–	Nieużywany.
73	–	Nieużywany.
74	5A	Czujnik przepływu masy powietrza.
75	5A	Moduł czujnika deszczu.
76	–	Przekaźnik odszraniania tylnej szyby.
77	–	Elektroniczny przekaźnik wentylatora chłodzącego 2 (z wyjątkiem Shelby).
78	–	Przekaźnik Run / Start (z wyjątkiem Shelby).
79	–	Nieużywany.
80	–	Przekaźnik wycieraczek.
81	–	Przekaźnik elektromagnetyczny rozrusznika.
82	–	Przekaźnik modułu sterującego układem napędowym.
83	–	Mini przekaźnik wentylatora zasilacza (Shelby).
84	–	Nieużywany.
85	–	Nieużywany.
86	–	Nieużywany.
87	10 A	Podgrzewane lusterka zewnętrzne.
88	–	Nieużywany.
89	–	Elektroniczny przekaźnik wentylatora 1.
90	–	Przekaźnik pompy różnicowej (Shelby).
91	–	Elektroniczny przekaźnik wentylatora 3 (z wyjątkiem Shelby).
92	–	Przekaźnik silnika dmuchawy.
93	–	Przekaźnik pompy paliwa nr 2 (Shelby).
94	–	Przekaźnik pompy paliwa.



2020

Przedział pasażerski

Przydział bezpieczników w przedziale pasażerskim (2020)

Nie.	Natężenie w amperach	Chroniony komponent
jeden	–	Nieużywany.
2	10 A	Elektryczne szyby. Lustro elektrochromowe. Elektryczne blokowanie drzwi.
3	7,5A/-	Lusterka elektryczne (podstawa). Fotele pamięciowe (podstawa). Nieużywany (GT350, GT500).
4	20A	Nieużywany (zapasowy).
pięć	–	Nieużywany.
6	10 A	Nieużywany (zapasowy).
7	10 A	Nieużywany (zapasowy).
osiem	5A	Centrum telematyczne – modem.
dziewięć	5A	Nieużywany.
dziesięć	–	Nieużywany.
jedenaście	–	Nieużywany.
12	7,5A	Elektroniczny panel sterowania. Moduł bramy. Moduł zmiany biegów (GT500).
13	7,5A	Moduł sterujący kolumny kierownicy. Klaster instrumentów.
czternaście	15A	Nieużywany.
piętnaście	15A	SYNCHRONIZACJA. Wskaźniki.
szesnaście	–	Nieużywany.
17	7,5A/-	Przełącznik poziomowania reflektorów (podstawa). Nieużywany (GT350, GT500).
18	7,5A	Nieużywany.
dziewiętnaście	5A	Nieużywany.
dwadzieścia	5A	moduł czujnika włamania.
21	5A	Czujnik temperatury i wilgotności w pojeździe.
22	5A	Dodatkowy moduł nadwozia.
23	30A	Wzmacniacz.
24	30A	Moduł dynamiki pojazdu.
25	20A	Moduł oświetlenia nastrojowego (podstawa). Dodatkowy moduł nadwozia.
26	30A	Silnik przedniej prawej szyby (moduł dystrybucji energii). Jednostka sterująca drzwiami pasażera.
27	30A / –	Elektrycznie lewa tylna szyba (podstawa). Nieużywany (GT350, GT500).
28	30A / –	Elektrycznie prawe tylne okno (podstawa). Nieużywany (GT350, GT500).
29	15A	Moduł bramki (podstawa). Nieużywany (zapasowy) (GT350, GT500).
trzydzieści	5A	Nieużywany (zapasowy)
31	10 A	Zdalny dostęp bezkluczykowy.
32	20A	Jednostka audio.
33	–	Nieużywany.
34	30A	Uruchom / uruchom autobus.
35	5A/-	Przekaźnik uruchamiania/rozruchu skrzynki rozdzielczej (podstawa). Nieużywany (GT350, GT500).
36	15A / –	Kamera przednia (podstawa). Nieużywany (GT350, GT500).
37	20A / –	Podgrzewany moduł kierownicy (podstawa). Uruchom/uruchom moduł sterujący układu napędowego (GT350). Nieużywany (GT500).

Komora silnika



Przydział bezpieczników w rozdzielnicy elektrycznej (2020)

Nie.	Natężenie w amperach	Chroniony komponent
jeden	60A / –	Wentylator elektroniczny 1 (GT500). Nieużywany (podstawa, GT350).
2	–	Nieużywany.
3	30A / –	Wentylator elektroniczny 1 (podstawa). Nieużywany (GT350, GT500).
4	40A / –	Wentylator elektroniczny 3 (podstawa). Nieużywany (GT350, GT500).
pięć	50A	Automatyczna pompa układu hamulcowego.
6	50A	Moduł sterujący nadwozia.
7	60A	Moduł sterujący nadwozia.
osiem	50A	Moduł sterujący nadwozia.
dziewięć	40A	Odmrażacz tylnej szyby.
dziesięć	40A	Silnik dmuchawy.
jedenaście	30A	Przednie lewe okno.
12	30A	Siedzenie kierowcy.
13	30A	Siedzenie pasażera.
czternaście	30A	Klimatyzowany moduł siedziska.
piętnaście	20A / –	Zamienny górny silnik podrzędny (podstawa). Nieużywany (GT350, GT500).
szesnaście	15A	Pompa chłodzenia powietrza doładowującego (GT500). Nieużywany (podstawa, GT350).
17	20A / –	Silnik główny do kabrioletu (podstawy). Nieużywany (GT350, GT500).
18	–	Nieużywany.
dziewiętnaście	20A / 10A	Przekaźnik blokady kolumny kierownicy (podstawa, GT350) (20A). Jednostka sterująca skrzyni biegów (GT500) (10A).
dwadzieścia	10 A	Wyłącznik hamulca.
21	20A	Trąbić.
22	10 A	Przekaźnik modułu sterującego układem napędowym.
23	10 A	Sprzęgło klimatyzacji.
24	30A	Moduł jakości napięcia.
25	20A / –	Przekaźnik blokady kolumny kierownicy (GT500). Nieużywany (podstawa, GT350).
26	25A	Silnik wycieraczek.
27	–	Nieużywany.
28	30A	Automatyczny zawór układu hamulcowego.
29	30A / –	Wentylator elektroniczny 1 (GT350). Nieużywany (podstawa, GT500).
trzydzieści	30A	Elektromagnes rozrusznika.
31	40A / –	Wentylator elektroniczny 3 (GT350). Nieużywany (podstawa, GT500).
32	10 A	Cewka przekaźnika zatrzaskowego.
33	15A	Uruchom / start (podstawa).
	20A	Lewe reflektory wyładowcze wysokiej intensywności (GT350, GT500).
34	15A	Zawory wydechowe.
35	20A / –	Reflektory proste o dużym natężeniu wyładowania (GT350, GT500). Nie używany (podstawa).
36	10 A	Kierunek alternatora.
37	–	Nieużywany.
38	20A	Moc pojazdu 1.
39	–	Nieużywany.
40	20A	Moc pojazdu 2.
41	15A	Wtryskiwacze paliwa.
42	15A	Moc pojazdu 3.
43	–	Nieużywany.
44	15A / 30A	Moc pojazdu 4 (podstawa) (15A). Moc pojazdu 4 (GT350, GT500) (30A).
45	–	Nieużywany.
46	20A / –	Pompa różnicowa (GT350. GT500). Nie używany (podstawa).
47	–	Nieużywany.
48	30A / –	Pompa paliwa nr 2 (GT350, GT500). Nie używany (podstawa).
49	30A	Pompa paliwowa.
pięćdziesiąt	–	Przekaźnik blokady kolumny kierownicy (podstawa, GT500). Nieużywany (GT350).
51	–	Nieużywany.
52	–	Przekaźnik klaksonowy.
53	20A	Zapalniczka.
54	20A	Pomocnicze gniazdo zasilania.
55	25A/-	Wentylator elektroniczny 2 (podstawa, GT350). Nieużywany (GT500).
56	–	Nieużywany.
57	–	Przekaźnik sprzęgła klimatyzacji.
58	–	Nieużywany.
59	–	Przekaźnik zaworu wydechowego.
60	5A	Moduł sterujący układu napędowego.
61	–	Nieużywany.
62	5A	Przełącznik uruchamiania/uruchamiania hamulców przeciwblokujących.
63	–	Nieużywany.
64	5A	Elektroniczne wspomaganie kierownicy.
65	–	Nieużywany.
66	5A	System informacji o martwym polu. Tylna kamera. Cewki przekaźnika odszraniania tylnej szyby. Moduł dynamiki pojazdu.
67	–	Nieużywany.
68	10 A	Przełącznik poziomowania reflektorów (podstawa). Oświetlenie sygnowane (GT350, GT500).
69	–	Przekaźnik zapalniczki. Pomocniczy przekaźnik punktu zasilania.
74	5A/-	Czujnik masowego przepływu powietrza (podstawa, GT350). Nieużywany (GT500).
75	5A/-	Moduł czujnika deszczu (podstawa). Nieużywany (GT350, GT500).
76	–	Przekaźnik odszraniania tylnej szyby.
77	–	Elektroniczny przekaźnik wentylatora chłodzącego 2 (podstawa, GT350). Nieużywany (GT500).
78	–	Przekaźnik start / start (podstawa). Nieużywany (GT350, GT500).
79	–	Przekaźnik pompy chłodnicy powietrza doładowującego (GT500). Nieużywany (podstawa, GT350).
80	–	Przekaźnik wycieraczek.
81	–	Przekaźnik elektromagnetyczny rozrusznika.
82	–	Przekaźnik modułu sterującego układem napędowym.
83	–	Przekaźnik wentylatora chłodzącego (GT500). Nieużywany (podstawa, GT350).
87	10 A	Podgrzewane lusterka zewnętrzne.
88	–	Nieużywany.
89	–	Elektroniczny przekaźnik wentylatora 1 (podstawa, GT350). Nieużywany (GT500).
90	–	Przekaźnik pompy różnicowej (GT350, GT500). Nie używany (podstawa).
91	–	Elektroniczny przekaźnik wentylatora 3 (podstawa, GT350). Nieużywany (GT500).
92	–	Przekaźnik silnika dmuchawy.
93	–	Przekaźnik pompy paliwa nr 2 (GT350, GT500). Nie używany (podstawa).
94	–	Przekaźnik pompy paliwa.
