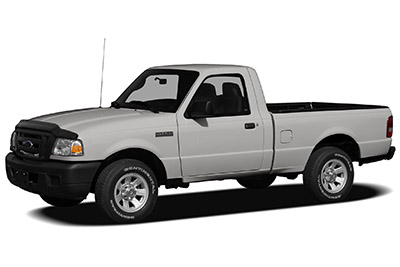

Tutaj znajdziesz schematy skrzynek bezpieczników Ford Ranger 1998, 1999, 2000, 2001, 2002 i 2003 , informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz przyporządkowanie każdego bezpiecznika (układ bezpieczników) i przekaźników.
Contents
Układ bezpieczników Ford Ranger 1998-2003
Bezpieczniki zapalniczki samochodowej Ford Ranger (gniazdka zasilania) to bezpieczniki nr 17 (zapalniczka) i nr 22 (wtyczka zasilania pomocniczego) w skrzynce bezpieczników w desce rozdzielczej.
Lokalizacja skrzynki bezpieczników
przedział pasażerski
Panel bezpieczników znajduje się po lewej stronie tablicy rozdzielczej, naprzeciwko drzwi po stronie kierowcy.
Komora silnika
Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika.
Schematy skrzynek bezpieczników
1998, 2999 i 2000
Przedział pasażerski
Reklamy reklamowe
Przydział bezpieczników w przedziale pasażerskim (1998-2000)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 7,5A | Elektryczny przełącznik lusterka |
| 2 | 7,5A | Przekaźnik silnika dmuchawy, moduł PAD, monitor diagnostyczny poduszki powietrznej |
| 3 | 7,5A | Złącze stopu / skrętu w lewo |
| 4 | 10 A | Lewy reflektor |
| pięć | 10 A | 1998-1999: Złącze łącza danych (DLC) 2000: Nieużywane |
| 6 | 15A | 1998-1999: Nieużywany 2000: Overdrive, lampy awaryjne, DRL. 4×4 |
| 7 | 7,5A | Złącze zatrzymania / skrętu w prawo |
| osiem | 10 A | Prawy reflektor, przekaźnik świateł przeciwmgielnych |
| dziewięć | 7,5A | Przełącznik pozycji pedału hamulca |
| dziesięć | 7,5A | Zespół serwomechanizmu / wzmacniacza kontroli prędkości, ogólny moduł elektroniczny (GEM), siłownik blokady zmiany biegów, siłownik drzwi mieszających, zespół grzałki klimatyzacji, kierunkowskazy |
| jedenaście | 7,5A | Zestaw wskaźników, światła do jazdy dziennej (DRL), odporność RABS |
| 12 | – | Nieużywany |
| 13 | 20A | Przełącznik pozycji pedału hamulca |
| czternaście | 20A / 10A | 20A: W przypadku wyposażenia w moduł tylnego układu przeciwblokującego (RABS). 10A: jeśli jest wyposażony w 4-kołowy moduł układu przeciwblokującego (4WABS), główny przekaźnik 4WABS |
| piętnaście | 7,5A | 1998: Zestaw wskaźników 1999-2000: Lampka ostrzegawcza poduszki powietrznej, lampka ostrzegawcza alternatora |
| szesnaście | 30A | Silnik wycieraczek, przekaźnik Hi-Lo wycieraczek, przekaźnik pracy wycieraczek / przekaźnik parkowania |
| 17 | 25A | 1998-1999: Zapalniczka 2000: Zapalniczka, złącze łącza danych (DLC) |
| 18 | 15A | Przekaźnik odblokowania sterownika, przekaźnik pełnego odblokowania, przekaźnik pełnej blokady; |
| dziewiętnaście | 25A | 1998-1999: dioda mocy PCM 2000: dioda mocy PCM, zapłon, PATS |
| dwadzieścia | 7,5A | Moduł RAP, ogólny moduł elektroniczny (GEM), radio |
| 21 | 15A | Miga (niebezpieczeństwo) |
| 22 | 20A | Pomocnicze gniazdo zasilania |
| 23 | – | Nieużywany |
| 24 | 7,5A | Przełącznik pozycji pedału sprzęgła (CPP), przekaźnik przerwania rozrusznika, urządzenie antykradzieżowe |
| 25 | 7,5A | 1998-1999: Ogólny moduł elektroniczny (GEM), zestaw wskaźników 2000: nieużywany |
| 26 | 10 A | Przekaźnik oszczędzania baterii, elektroniczny przekaźnik zmiany biegów, wewnętrzny przekaźnik lampy, przekaźnik szyby zasilania, elektroniczny moduł kontroli zmiany biegów, kopuła / lampka do czytania, GEM, zestaw wskaźników (2000) |
| 27 | 15A | 1998-1999: Elektryczna zmiana biegów, światła awaryjne, światła do jazdy dziennej (DRL), przełącznik sterowania skrzynią biegów, blokada piasty, podciśnienie pulsacyjne (1999) 2000: nieużywane |
| 28 | 7,5A | Ogólny moduł elektroniczny (GEM), radio |
| 29 | 15A | Radio |
| trzydzieści | 10A / 15A | 1998: Światło postojowe/przekaźnik holowania (15A) 1999-2000: Złącze testowe RABS (10A) |
| 31 | – | Nieużywany |
| 32 | – | Nieużywany |
| 33 | 15A | Reflektory, moduł świateł do jazdy dziennej (DRL), zestaw wskaźników |
| 34 | – | Nieużywany |
| 35 | 10A / 15A | 1998: Złącze testowe RABS (10 A) 1999: Światło postojowe / Przekaźnik holowania (15 A) 2000: Nieużywane |
| 36 | – | Nieużywany |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (1998-2000)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 50A** | Panel bezpieczników I/P |
| 2 | 40 A** | Przekaźnik silnika wentylatora |
| 3 | 50A** | Moduł układu przeciwblokującego na 4 koła (4WABS) |
| 4 | 20A** | Okna elektryczne |
| pięć | 50A** | Przełącznik zapłonu, przekaźnik rozrusznika |
| jeden | 10 A* | Przekaźnik klimatyzacji |
| 2 | – | Nieużywany |
| 3 | 20A* | Elektroniczny przekaźnik zmiany biegów i elektroniczny moduł sterujący zmianą biegów |
| 4 | 20A* | Światła przeciwmgielne i światła do jazdy dziennej |
| pięć | 10A / 15A | 1998: Monitor diagnostyczny poduszek powietrznych (10 A) 1999: Nieużywany 2000: Światła postojowe holowania (15 A) |
| 6 | 10 A* | Moduł sterujący układu napędowego |
| 7 | 30A* | Moduł układu przeciwblokującego na 4 koła (4WABS) |
| osiem | 30A* | Przekaźnik PCM |
| dziewięć | 20A* | Przekaźnik pompy paliwa i moduł RAP |
| dziesięć | 15 A* | Przekaźnik klaksonowy |
| jedenaście | 15 A* | Przekaźnik świateł postojowych i główny włącznik światła |
| 12 | 30A* | Wyłącznik główny i przełącznik wielofunkcyjny |
| 13 | 15 A* | Podgrzewana sonda lambda, regulator podciśnienia EGR, elektrozawór EVR, czujnik położenia wałka rozrządu (CMP), elektromagnes odpowietrznika wkładu |
| czternaście | 30A* | Regulator napięcia alternatora |
| piętnaście | – | Nieużywany |
| jeden | – | Przekaźnik parkowania wycieraczek |
| 2 | – | Przekaźnik klimatyzacji |
| 3 | – | Przekaźnik wycieraczek Hi / Lo |
| 4 | – | Przekaźnik mocy PCM |
| pięć | – | Przekaźnik pompy paliwa |
| 6 | – | Przekaźnik rozrusznika |
| 7 | – | Przekaźnik klaksonowy |
| osiem | – | Przekaźnik sterowania światłami przeciwmgielnymi |
| dziewięć | – | Przekaźnik silnika wentylatora |
| dziesięć | – | Przekaźnik izolacji światła przeciwmgielnego |
| jedenaście | – | Nieużywany |
| 12 | – | Nieużywany |
| 13 | – | Przekaźnik świateł holowniczych/postojowych |
| czternaście | – | Przekaźnik pompy spryskiwacza |
| jeden | – | Odporność na RABS |
| jeden | – | Dioda RABS |
| 2 | – | Elektroniczna dioda kontrolna silnika |
| * Mini bezpieczniki ** Maxi bezpieczniki |
2002, 2003
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2002, 2003)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 5A | Elektryczny przełącznik lusterka |
| 2 | 10 A | Światła do jazdy dziennej (DRL), światła cofania, skrzynia biegów, wyłącznik poduszki powietrznej pasażera, przekaźnik silnika dmuchawy |
| 3 | 7,5A | 2002: Złącze do holowania stopu/skrętu w prawo 2003: Złącze holowania stopu/skrętu w lewo |
| 4 | – | Nieużywany |
| pięć | 15A | Moduł sterowania 4×4 |
| 6 | 2A | Przełącznik ciśnienia hamulca |
| 7 | 7,5A | 2002: Stop/skręć w lewo złącze holownicze 2003: Stop/skręt w prawo złącze holownicze |
| osiem | – | Nieużywany |
| dziewięć | 7,5A | Przełącznik pozycji pedału hamulca |
| dziesięć | 7,5A | Zespół serwomechanizmu / wzmacniacza kontroli prędkości, ogólny moduł elektroniczny (GEM), siłownik blokady zmiany biegów, kierunkowskazy, 4×4 (2003) |
| jedenaście | 7,5A | Klaster przyrządów, 4×4, główny włącznik światła, Centralny moduł bezpieczeństwa ciężarówki (TCSM), GEM (2003) |
| 12 | – | Nieużywany |
| 13 | 20A | Przełącznik pozycji pedału hamulca |
| czternaście | 10 A | Moduł sterujący ABS |
| piętnaście | – | Nieużywany |
| szesnaście | 30A | Silnik wycieraczek, przekaźnik HI/LO wycieraczek, przekaźnik pracy wycieraczki/postoju |
| 17 | 20A | Zapalniczka, korektor łącza danych (DLC) |
| 18 | – | Nieużywany |
| dziewiętnaście | 25A | Moduł sterowania układem napędowym (PCM) Dioda mocy, zapłon, PATS |
| dwadzieścia | 7,5A | Klejnot, Radio |
| 21 | 15A | Światła awaryjne |
| 22 | 20A | Pomocnicze gniazdo zasilania |
| 23 | – | Nieużywany |
| 24 | 7,5A | Przełącznik pozycji pedału sprzęgła (CPP), przekaźnik przerwania rozrusznika |
| 25 | – | Nieużywany |
| 26 | 10 A | Przekaźnik oszczędzania baterii, pomocnicza skrzynka przekaźników, centralny moduł przytrzymujący (RCM), ogólny moduł elektroniczny (GEM), zestaw wskaźników |
| 27 | – | Nieużywany |
| 28 | 7,5A | Klejnot, Radio |
| 29 | 20A | Radio |
| trzydzieści | – | Nieużywany |
| 31 | – | Nieużywany |
| 32 | – | Nieużywany |
| 33 | 15A | Reflektory, moduł DRL, zestaw wskaźników |
| 34 | – | Nieużywany |
| 35 | 15A | Przekaźnik klaksonowy (jeśli nie jest wyposażony w wózek CSM) |
| 36 | – | Nieużywany |
Komora silnika, 2,3 l
Reklamy reklamowe
Przyporządkowanie bezpieczników w komorze silnika (2.3L, 2002-2003)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 50A** | Panel bezpieczników I/P |
| 2 | – | Nieużywany |
| 3 | – | Nieużywany |
| 4 | – | Nieużywany |
| pięć | – | Nieużywany |
| 6 | 50A** | Silnik pompy układu przeciwblokującego (ABS) |
| 7 | 30A* | Moduł sterujący układu napędowego (PCM) |
| osiem | 20A* | Elektryczne zamki do drzwi, zdalne wejście |
| dziewięć | – | Nieużywany |
| dziesięć | – | Nieużywany |
| jedenaście | 50A** | Przekaźnik rozrusznika, wyłącznik zapłonu |
| 12 | 20A* | Okna elektryczne |
| 13 | – | Nieużywany |
| czternaście | – | Nieużywany |
| piętnaście | – | Nieużywany |
| szesnaście | 40A** | Silnik dmuchawy |
| 17 | 20A** | Pomocniczy wentylator chłodzący |
| 18 | – | Nieużywany |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | – | Nieużywany |
| 21 | 10 A* | Pamięć PCM |
| 22 | – | Nieużywany |
| 23 | 20A* | Silnik pompy paliwa |
| 24 | 30A* | Reflektory |
| 25 | 10 A* | Elektrozawór sprzęgła klimatyzacji |
| 26 | – | Nieużywany |
| 27 | – | Nieużywany |
| 28 | 30A* | moduł ABS |
| 29 | – | Nieużywany |
| trzydzieści | 15 A* | Przyczepa |
| 31 | 20A* | Światła przeciwmgielne, światła do jazdy dziennej (DRL) |
| 32 | – | Nieużywany |
| 33 | 15 A* | Lampa parkowa |
| 34 | – | Nieużywany |
| 35 | – | Nieużywany |
| 36 | – | Nieużywany |
| 37 | – | Nieużywany |
| 38 | 10 A* | Światło mijania lewego reflektora |
| 39 | – | Nieużywany |
| 40 | – | Nieużywany |
| 41 | 20A* | Podgrzewane czujniki tlenu |
| 42 | 10 A* | Prawe światło mijania |
| 43 | – | (Opór) |
| 44 | – | Nieużywany |
| 45A | – | Wycieraczka HI/LO |
| 45B | – | Parkowanie / ruch wycieraczek |
| 46A | – | Pompa paliwowa |
| 46B | – | Przyczepa |
| 47 | – | Wejście |
| 48 | – | Pomocniczy wentylator chłodzący |
| 49 | – | Nieużywany |
| pięćdziesiąt | – | Nieużywany |
| 51 | – | Nieużywany |
| 52 | – | Nieużywany |
| 53 | – | Dioda PCM |
| 54 | – | PCM |
| 55 | – | Miłośnik |
| 56A | – | Elektrozawór sprzęgła klimatyzacji |
| 56B | – | Pompka spryskiwacza przedniej szyby |
| * Mini bezpieczniki ** Maxi bezpieczniki |
Reklamy reklamowe
Komora silnika, 3.0L i 4.0L
Przyporządkowanie bezpieczników w komorze silnika (3,0L i 4,0L, 2002-2003)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 50A** | Panel bezpieczników I/P |
| 2 | 50A** | Wzmacniacz |
| 3 | – | Nieużywany |
| 4 | – | Nieużywany |
| pięć | – | Nieużywany |
| 6 | 50A** | Silnik pompy układu przeciwblokującego (ABS) |
| 7 | 30A* | Moduł sterujący układu napędowego (PCM) |
| osiem | 20A* | Elektryczne zamki do drzwi, zdalne wejście |
| dziewięć | – | Nieużywany |
| dziesięć | – | Nieużywany |
| jedenaście | 50A** | Przekaźnik rozrusznika, wyłącznik zapłonu |
| 12 | 20A* | Okna elektryczne |
| 13 | 20A* | Silnik 4×4 |
| czternaście | – | Nieużywany |
| piętnaście | – | Nieużywany |
| szesnaście | 40A** | Silnik dmuchawy |
| 17 | – | Nieużywany |
| 18 | – | Nieużywany |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | – | Nieużywany |
| 21 | 10 A* | Pamięć PCM |
| 22 | – | Nieużywany |
| 23 | 20A* | Silnik pompy paliwa |
| 24 | 30A* | Reflektory |
| 25 | 10 A* | Elektrozawór sprzęgła klimatyzacji |
| 26 | – | Nieużywany |
| 27 | – | Nieużywany |
| 28 | 30A* | Moduł ABS |
| 29 | – | Nieużywany |
| trzydzieści | 15 A* | Przyczepa |
| 31 | 20A* | Światła przeciwmgielne, światła do jazdy dziennej (DRL) |
| 32 | – | Nieużywany |
| 33 | 15 A* | Lampa parkowa |
| 34 | – | Nieużywany |
| 35 | – | Nieużywany |
| 36 | – | Nieużywany |
| 37 | – | Nieużywany |
| 38 | 10 A* | Światło mijania lewego reflektora |
| 39 | – | Nieużywany |
| 40 | – | Nieużywany |
| 41 | 20A* | Podgrzewane czujniki tlenu |
| 42 | 10 A* | Prawe światło mijania |
| 43 | – | Nieużywany |
| 44 | – | Nieużywany |
| 45A | – | Wycieraczka HI/LO |
| 45B | – | Parkowanie / ruch wycieraczek |
| 46A | – | Pompa paliwowa |
| 46B | – | Przyczepa |
| 47A | – | Elektrozawór sprzęgła klimatyzacji |
| 47B | – | Pompka spryskiwacza przedniej szyby |
| 48A | – | Światła przeciwmgielne |
| 48B | – | Przekaźnik światła przeciwmgielnego |
| 51 | – | Nieużywany |
| 52 | – | Nieużywany |
| 53 | – | Dioda PCM |
| 54 | – | PCM |
| 55 | – | Miłośnik |
| 56 | – | Wejście |
| * Mini bezpieczniki ** Maxi bezpieczniki |
