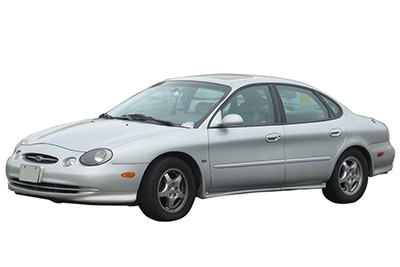

W tym artykule rozważymy trzecią generację Forda Taurusa, produkowanego od 1996 do 1999 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Ford Taurus 1996, 1997, 1998 i 1999 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz znajdziesz przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Ford Taurus 1996-1999
Bezpiecznik zapalniczki (gniazdo zasilania) Forda Taurusa to bezpiecznik nr 21 w skrzynce bezpieczników w desce rozdzielczej.
Skrzynka bezpieczników w przedziale pasażerskim
Lokalizacja skrzynki bezpieczników
Panel bezpieczników znajduje się poniżej i po lewej stronie kierownicy obok pedału hamulca.
Schemat skrzynki bezpieczników
Reklamy reklamowe
Przyporządkowanie bezpieczników i przekaźników w przedziale pasażerskim
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | – | Nieużywany |
| 2 | 5A | Oświetlenie instrumentów |
| 3 | 10 A | Lewe światło mijania |
| 4 | 10 A | Prawe światło mijania |
| pięć | 5A | Blokada dźwigni hamulca, tylne odmrażanie |
| 6 | 15A | 1996-1997: włącznik MLPS, światła cofania, regulacja prędkości, klimatyzacja 1998: włącznik MLPS, światła cofania, regulacja prędkości 1999: czujnik TR, światła cofania, DRL, sterowanie klimatyzacji |
| 7 | 10 A | 1996-1998: przełącznik MLPS, przekaźnik startowy 1999: czujnik TR, przekaźnik startowy |
| osiem | 5A | Antena mocy, RCU (jednostka sterująca radiowa), GEM |
| dziewięć | 10 A | 1996-1997: Układ przeciwblokujący, centralny regulator temperatury 1998-1999: ABS |
| dziesięć | 20A | 1996-1997: Przekaźnik EEEC, cewka zapłonowa, pasywny system antykradzieżowy, radio 1998-1999: Przekaźnik PCM, cewka zapłonowa, PATS, radio |
| jedenaście | 5A | 1996-1997: Wskaźnik poduszki powietrznej, zestaw wskaźników 1998-1999: Zestaw wskaźników |
| 12 | 5A | Klaster przyrządów, światła automatyczne, przełącznik sterowania skrzynią biegów, ICP (zintegrowany panel sterowania), GEM |
| 13 | 5A | 1996-1998: Poduszka powietrzna, silnik dmuchawy, EATC (automatyczna elektroniczna regulacja temperatury) 1999: Elektroniczna jednostka zderzeniowa (ECU), silnik dmuchawy, EATC (automatyczna elektroniczna regulacja temperatury) |
| czternaście | 5A | 1996-1997: wskaźnik awarii lamp, zawieszenie półaktywne (tylko SHO) 1998: zawieszenie pneumatyczne 1999: moduł sterujący zawieszenia półaktywnego |
| piętnaście | 10 A | Przełącznik wielofunkcyjny (miga) |
| szesnaście | – | Nieużywany |
| 17 | 30A | Wycieraczka / spryskiwacz przednia |
| 18 | 5A | Przełącznik reflektorów |
| dziewiętnaście | 15A | Tylna wycieraczka / spryskiwacz |
| dwadzieścia | 5A | 1996-1997: Zintegrowany panel sterowania, dostęp bezkluczykowy, zapalniczka 1998: ICP (zintegrowany panel sterowania), RAP, telefon 1999: ICP (zintegrowany panel sterowania), RAP, telefon, GEM |
| 21 | 20A | Zapalniczka |
| 22 | 5A | Lusterka elektryczne, antena elektryczna, lampy na klapie bagażnika, lampa automatyczna |
| 23 | 5A | 1996-1997: System wycieraczek, zmienne wspomaganie kierownicy, pilot bezkluczykowy, zabezpieczenie przed kradzieżą 1998-1999: GEM, RAP, PATS |
| 24 | 5A | 1996-1997: Zintegrowany panel sterowania, prędkościomierz, moduł elektroniczny do automatycznej regulacji temperatury 1998-1999: ICP, RCC, prędkościomierz |
| 25 | 10 A | Złącze łącza danych (DLC) |
| 26 | 15A | Pokrywa bagażnika |
| 27 | 10 A | Przekaźnik oszczędzania baterii |
| 28 | 15A | 1996-1997: Światła hamowania, kontrola stopu 1998-1999: Kontrola prędkości, światło hamowania |
| 29 | 15A | Wielofunkcyjna próbka, światła awaryjne |
| trzydzieści | 15A | Światła drogowe, światła do jazdy dziennej, zestaw wskaźników |
| 31 | 5A | 1996-1997: Zasilanie światła tylnego 1998-1999: Nieużywane |
| 32 | 10 A | ICP (zintegrowany panel sterowania), podgrzewane lusterka |
| 33 | 5A | Elektryczne szyby, blokada światła |
| Przekaźnik 34 | – | Przekaźnik oszczędzania baterii |
| Przekaźnik 35 | – | Przekaźnik odblokowania drzwi kierowcy |
| Przekaźnik 36 | – | Tylny przekaźnik odszraniania |
| Przekaźnik 37 | – | Przekaźnik lampy wewnętrznej |
| Przekaźnik 38 | – | Przekaźnik opuszczania okna jednym dotknięciem |
| Przekaźnik 39 | – | Dodatkowy przekaźnik opóźniający |
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika w pobliżu akumulatora.
Reklamy reklamowe
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników i przekaźników w skrzynce rozdzielczej
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 40A | Panel bezpieczników |
| 2 | 30 lat | 1996-1997: Moduł przekaźnika stałej kontroli 1998-1999: Przekaźnik PCM |
| 3 | 40A | Przełącznik zapłonu, przekaźnik rozrusznika |
| 4 | 30A | 1996-1997: Dodatkowy przekaźnik opóźniający 1998: Dodatkowy przekaźnik opóźniający , elektryczne szyby, lewe / prawe fotele elektryczne 1999: Dodatkowy przekaźnik opóźniający, elektryczne siedzenie |
| pięć | 40A | Stacyjka |
| 6 | 30 A / — | 1996-1997: Fotele elektryczne 1998: Fotele elektryczne lewe/prawe / Nieużywane 1999: Nieużywane |
| 7 | 40A | Przekaźnik odszraniania tylnej szyby |
| osiem | 30A | Elektrozawór obejściowy powietrza Thermactor, przekaźnik półprzewodnikowy EAM |
| dziewięć | 40A | 1996-1997: Moduł przekaźnika stałej kontroli 1998-1999: Przekaźnik wentylatora chłodzącego o dużej prędkości, przekaźnik wentylatora chłodzącego o niskiej prędkości |
| dziesięć | 20 lat | 1996-1997: Moduł przekaźnika stałej kontroli 1998-1999: Przekaźnik pompy paliwa |
| jedenaście | 40A | Przekaźnik silnika wentylatora |
| 12 | 20 lat | Półaktywny moduł sterujący jazdą |
| 13 | 40A | Moduł przeciwblokujący hamulca |
| czternaście | – | Nieużywany |
| piętnaście | 15 lat | Moduł świateł do jazdy dziennej (DRL) |
| szesnaście | 10 A | 1996-1998: Monitor diagnostyczny poduszek powietrznych 1999: Elektroniczna jednostka sterująca (ECU) |
| 17 | 20A | Tylna jednostka sterująca, zmieniarka CD |
| 18 | 30A | Moduł przeciwblokujący hamulca |
| dziewiętnaście | 15 lat | Przekaźnik klaksonu, moduł sterujący układu napędowego (PCM) |
| dwadzieścia | 15 lat | Przełącznik reflektorów, przekaźnik parkowania Autolamp |
| 21 | – | Nieużywany |
| 22 | 30A | Automatyczny przekaźnik światła, przełącznik wielofunkcyjny, przełącznik reflektorów |
| 23 | – | Przekaźnik silnika wentylatora |
| 24 | – | Przekaźnik rozrusznika |
| 25 | – | Przekaźnik sprzęgła klimatyzacji |
| 26 | 30A | Generator / regulator napięcia |
| 27 | 10 A | Przekaźnik sprzęgła klimatyzacji |
| 28 | 15 lat | Podgrzewane czujniki tlenu, odpowietrznik wkładu |
| 29 | – | Przekaźnik pompy paliwa |
| trzydzieści | – | Przekaźnik PCM |
| 31 | – | Przekaźnik wentylatora chłodzącego o niskiej prędkości |
| 32 | – | Dioda PCM |
| 33 | – | Dioda sprzęgła klimatyzacji |
| 34 | – | Nieużywany |
