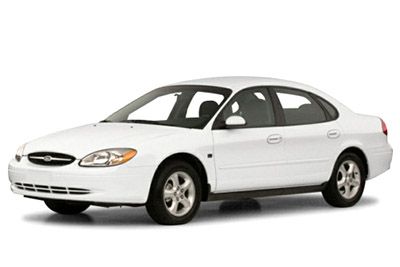

W tym artykule rozważamy czwartą generację Forda Taurusa, produkowanego od 2000 do 2007 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Forda Taurusa 2000, 2001, 2002, 2003, 2004, 2005, 2006 i 2007 , uzyskasz informacje o lokalizacji panele bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Ford Taurus 2000-2007
Bezpiecznik zapalniczki (gniazdo zasilania) Forda Taurusa to bezpiecznik nr 13 w skrzynce bezpieczników w desce rozdzielczej (2000). 2001-2003 – bezpiecznik nr 13 w skrzynce bezpieczników deski rozdzielczej i bezpiecznik nr 18 w skrzynce bezpieczników komory silnika. Od 2004 roku – bezpieczniki nr 25 i 29 w skrzynce bezpieczników deski rozdzielczej.
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Panel bezpieczników znajduje się poniżej i po lewej stronie kierownicy obok pedału hamulca.
Komora silnika
Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika.
Schematy skrzynek bezpieczników
Reklamy reklamowe
2000
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2000)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | – | Dodatkowy przekaźnik opóźniający |
| 2 | – | Sterownik przekaźnika One Touch Down |
| 3 | – | Przekaźnik silnika wentylatora |
| 4 | – | Migający przekaźnik |
| pięć | – | Nieużywany |
| 6 | – | Nieużywany |
| 7 | 40A | Zasilanie przez tylną kratkę odszraniania |
| osiem | 40A | Silnik dmuchawy |
| dziewięć | – | Tylny przekaźnik odszraniania |
| dziesięć | 30A | Fotele elektryczne, Opóźnione akcesoria, Regulowane pedały |
| jedenaście | 15A | Zintegrowany panel sterowania (ICP), sterowanie wycieraczką tylnej spryskiwacza, spryskiwacz przednią, telefon komórkowy, oświetlenie przełącznika pasażera, GEM, silnik wycieraczki tylnej |
| 12 | 10 A | Podgrzewane lusterka, przełącznik tylnego odszraniania |
| 13 | 20 lat | Zapalniczka, dodatkowe gniazdo zasilania |
| czternaście | – | Nieużywany |
| piętnaście | 30A | Silnik wycieraczki przedniej |
| szesnaście | 15A | Flasher i zasilanie GEM, zasilanie zintegrowanego panelu sterowania (ICP), pamięć RCC, klaster |
| 17 | 15A | Światło hamowania, przełącznik dezaktywacji kontroli prędkości |
| 18 | – | Nieużywany |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | – | Nieużywany |
| 21 | – | Nieużywany |
| 22 | 20 lat | Solenoid zwalniający pokrywę pokładu, przekaźnik blokujący/odblokowujący |
| 23 | 10 A | Moduł poduszki powietrznej, nadajnik PATS |
| 24 | 15A | Przekaźnik tranzytowy |
| 25 | 2A | Przekaźnik PCM |
| 26 | 10 A | Lusterka, antena elektryczna, moduł rozciągania impulsów, lampa osłony pokładu, oszczędzanie baterii |
| 27 | 10 A | Wskaźniki i światła ostrzegawcze, zintegrowany panel sterowania (ICP), nadajnik FFV, GEM |
| 28 | 10 A | Cewka przekaźnika silnika dmuchawy, logika EATC |
| 29 | 15A | Lampy automatyczne, włącznik reflektorów |
| trzydzieści | 15A | Klaksony i włącznik klaksonu, złącze OBD II |
| 31 | – | Nieużywany |
| 32 | 10 A | ABS, cewka przekaźnika DRL, siłownik kontroli prędkości, przełącznik kontroli trakcji, selektor nagrzewnicy AC, siłownik drzwi mieszających, blokada zmiany biegów |
| 33 | – | Nieużywany |
| 34 | – | Nieużywany |
| 35 | – | Nieużywany |
| 36 | 15A | Kierunkowskazy, światła cofania |
| 37 | 15A | Przełącznik pozycji skrzyni biegów |
| 38 | 5A | Przełącznik neutralny GEM Park |
| 39 | – | Nieużywany |
| 40 | – | Nieużywany |
| 41 | – | Nieużywany |
| 42 | – | Nieużywany |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce elektrycznej (2000)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 60A** | Panel przyłączeniowy bezpieczników |
| 2 | 30A** | Przekaźnik PCM |
| 3 | 60A** | Panel przyłączeniowy bezpieczników |
| 4 | – | Nieużywany |
| pięć | – | Nieużywany |
| 6 | – | Nieużywany |
| 7 | 40A** | Przekaźnik rozrusznika, wyłącznik zapłonu |
| osiem | 20A** | Przekaźnik tranzytowy (tylko eksport) |
| dziewięć | 40A** | Przekaźnik wentylatora chłodzącego |
| dziesięć | – | Nieużywany |
| jedenaście | 20A** | Przekaźnik termiczny (tylko FFV) |
| 12 | – | Nieużywany |
| 13 | 40A** | Zasilanie pompy modułu przeciwblokującego |
| czternaście | – | Nieużywany |
| piętnaście | 20A* | Elektrozawór modułu przeciwblokującego hamulca |
| szesnaście | 20A* | Przekaźnik pompy paliwa |
| 17 | 20A* | Tylna jednostka sterująca, zmieniarka CD, telefon komórkowy |
| 18 | – | Nieużywany |
| dziewiętnaście | 15 A* | Prawy reflektor |
| dwadzieścia | – | Nieużywany |
| 21 | 15 A* | Lewy reflektor |
| 22 | 10 A* | Przekaźnik sprzęgła A/C, PCM utrzymuj moc |
| 23 | – | Przekaźnik rozrusznika |
| 24 | – | Przekaźnik wentylatora niskiej prędkości |
| 25 | – | Przekaźnik prędkości wycieraczek |
| 26 | 30A* | Generator |
| 27 | 5A* | Tylna jednostka sterująca, antena |
| 28 | 15 A* | Elektromagnes zmiany biegów czujnika HEGO, odpowietrznik wkładu, przekaźnik sprzęgła klimatyzacji, elektromagnes obejściowy termometru |
| 29 | – | Przekaźnik parkowania wycieraczek |
| trzydzieści | – | Przekaźnik pompy paliwa |
| 31 | – | Przekaźnik mocy PCM |
| 32 | – | Przekaźnik wentylatora wysokiej prędkości |
| 33 | – | Przekaźnik sprzęgła klimatyzacji |
| * Mini bezpieczniki ** Maxi bezpieczniki |
2001
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2001)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | – | Dodatkowy przekaźnik opóźniający |
| 2 | – | Sterownik przekaźnika One Touch Down |
| 3 | – | Przekaźnik silnika wentylatora |
| 4 | – | Migający przekaźnik |
| pięć | – | Nieużywany |
| 6 | – | Nieużywany |
| 7 | 40 lat | Zasilanie przez tylną kratkę odszraniania |
| osiem | 40 lat | Silnik dmuchawy |
| dziewięć | – | Tylny przekaźnik odszraniania |
| dziesięć | 30A | Fotele elektryczne, Opóźnione akcesoria, Regulowane pedały |
| jedenaście | 15A | Zintegrowany panel sterowania (ICP), sterowanie wycieraczką tylnej spryskiwacza, spryskiwacz przednią, telefon komórkowy, oświetlenie przełącznika pasażera, GEM, silnik wycieraczki tylnej |
| 12 | 10 A | Podgrzewane lusterka, przełącznik tylnego odszraniania |
| 13 | 20A | Punkt mocy |
| czternaście | – | Nieużywany |
| piętnaście | 30A | Silnik wycieraczki przedniej |
| szesnaście | 15A | Flasher i zasilanie GEM, zasilanie zintegrowanego panelu sterowania (ICP), pamięć RCC, klaster |
| 17 | 15A | Światło hamowania, przełącznik dezaktywacji kontroli prędkości |
| 18 | – | Nieużywany |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | – | Nieużywany |
| 21 | – | Nieużywany |
| 22 | 20A | Solenoid zwalniający pokrywę pokładu, przekaźnik blokujący/odblokowujący |
| 23 | 10 A | Moduł poduszki powietrznej, nadajnik PATS |
| 24 | 15A | Przekaźnik tranzytowy |
| 25 | 2A | Przekaźnik PCM |
| 26 | 10 A | Lusterka, antena elektryczna, moduł rozciągania impulsów, lampa osłony pokładu, oszczędzanie baterii |
| 27 | 10 A | Wskaźniki i światła ostrzegawcze, zintegrowany panel sterowania (ICP), nadajnik FFV, GEM |
| 28 | 10 A | Cewka przekaźnika silnika dmuchawy, logika EATC |
| 29 | 15A | Lampy automatyczne, włącznik reflektorów |
| trzydzieści | 15A | Klaksony i włącznik klaksonu, złącze OBD II |
| 31 | – | Nieużywany |
| 32 | 10 A | ABS, cewka przekaźnika DRL, siłownik kontroli prędkości, przełącznik kontroli trakcji, selektor nagrzewnicy AC, siłownik drzwi mieszających, blokada zmiany biegów |
| 33 | – | Nieużywany |
| 34 | – | Nieużywany |
| 35 | – | Nieużywany |
| 36 | 15A | Kierunkowskazy, światła cofania |
| 37 | 15A | Przełącznik pozycji skrzyni biegów |
| 38 | 5A | Przełącznik neutralny GEM Park |
| 39 | – | Nieużywany |
| 40 | – | Nieużywany |
| 41 | – | Nieużywany |
| 42 | – | Nieużywany |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w skrzynce elektrycznej (2001)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 60A** | Panel przyłączeniowy bezpieczników |
| 2 | 30A** | Przekaźnik PCM |
| 3 | 60A** | Panel przyłączeniowy bezpieczników |
| 4 | – | Nieużywany |
| pięć | – | Nieużywany |
| 6 | – | Nieużywany |
| 7 | 40A** | Przekaźnik rozrusznika, wyłącznik zapłonu |
| osiem | 20A** | Przekaźnik tranzytowy (tylko eksport) |
| dziewięć | 40A** | Przekaźnik wentylatora chłodzącego |
| dziesięć | – | Nieużywany |
| jedenaście | 20A** | Przekaźnik termiczny (tylko FFV) |
| 12 | – | Nieużywany |
| 13 | 40A** | Zasilanie pompy modułu przeciwblokującego |
| czternaście | – | Nieużywany |
| piętnaście | 20 A* | Elektrozawór modułu przeciwblokującego hamulca |
| szesnaście | 20 A* | Przekaźnik pompy paliwa |
| 17 | 20 A* | Tylna jednostka sterująca, zmieniarka CD, telefon komórkowy |
| 18 | 20 A* | Zapalniczka |
| dziewiętnaście | 15 A* | Prawy reflektor |
| dwadzieścia | – | Nieużywany |
| 21 | 15 A* | Lewy reflektor |
| 22 | 10 A* | Przekaźnik sprzęgła A/C, PCM utrzymuj moc |
| 23 | – | Przekaźnik rozrusznika |
| 24 | – | Przekaźnik wentylatora niskiej prędkości |
| 25 | – | Przekaźnik prędkości wycieraczek |
| 26 | 10 A* | Generator |
| 27 | 5A* | Tylna jednostka sterująca, antena |
| 28 | 15 A* | Elektromagnes zmiany biegów czujnika HEGO, odpowietrznik wkładu, przekaźnik sprzęgła klimatyzacji, elektromagnes obejściowy termometru |
| 29 | – | Przekaźnik parkowania wycieraczek |
| trzydzieści | – | Przekaźnik pompy paliwa |
| 31 | – | Przekaźnik mocy PCM |
| 32 | – | Przekaźnik wentylatora wysokiej prędkości |
| 33 | – | Przekaźnik sprzęgła klimatyzacji |
| * Mini bezpieczniki ** Maxi bezpieczniki |
2002
Przedział pasażerski
Reklamy reklamowe
Przydział bezpieczników w przedziale pasażerskim (2002)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | – | Akcesoria przekaźnik czasowy |
| 2 | – | Steruje przekaźnikiem stykowym |
| 3 | – | Przekaźnik silnika dmuchawy |
| 4 | – | Migający przekaźnik |
| pięć | – | Nieużywany |
| 6 | – | Nieużywany |
| 7 | 40A | Zasilanie tylnej kratki odszraniania |
| osiem | 40A | Silnik dmuchawy |
| dziewięć | – | Tylny przekaźnik odszraniania |
| dziesięć | 30A | Wyłącznik obwodu: fotele elektryczne, opóźnione akcesoria, regulowane pedały |
| jedenaście | 15A | Zintegrowany panel sterowania (ICP), sterowanie wycieraczką tylną, spryskiwacz przedniej szyby, telefon komórkowy, oświetlenie przełącznika pasażera, GEM, silnik wycieraczki tylnej |
| 12 | 10 A | Podgrzewane lusterka, Tylny przełącznik odszraniania |
| 13 | 20A | Punkt mocy |
| czternaście | – | Nieużywany |
| piętnaście | 30A | Silnik wycieraczki przedniej |
| szesnaście | 15A | Zasilanie Flasher i GEM, Zintegrowany zasilacz centrali (ICP), pamięć RCC, klaster |
| 17 | 15A | Światło hamowania, wyłącznik dezaktywacji tempomatu |
| 18 | – | Nieużywany |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | – | Nieużywany |
| 21 | – | Nieużywany |
| 22 | 20A | Solenoid zwalniający pokrywę pokładu, przekaźnik blokujący/odblokowujący |
| 23 | 10 A | Moduł poduszki powietrznej, nadajnik PATS |
| 24 | 15A | Przekaźnik tranzytowy |
| 25 | 2A | Przekaźnik PCM, przekaźnik pompy paliwa |
| 26 | 10 A | Lusterka, antena elektryczna, moduł noszy pulsacyjnych, lampa pokrywy pokładu, oszczędzanie baterii |
| 27 | 10 A | Wskaźniki i światła ostrzegawcze, zintegrowany panel sterowania (ICP), nadajnik FFV, GEM |
| 28 | 10 A | Cewka przekaźnika silnika dmuchawy, logika EATC, lampy kałużowe |
| 29 | 15A | Lampy automatyczne, światła postojowe, PWM, włącznik reflektorów |
| trzydzieści | 15A | Klaksony i włącznik klaksonu, złącze OBD II |
| 31 | – | Nieużywany |
| 32 | 10 A | ABS, cewka przekaźnika DRL, siłownik kontroli prędkości, przełącznik kontroli trakcji, przełącznik wyboru nagrzewnicy AC, siłownik drzwi mieszających, blokada zmiany hamulca, cewka przekaźnika tylnego odszraniania |
| 33 | – | Nieużywany |
| 34 | – | Nieużywany |
| 35 | – | Nieużywany |
| 36 | 15A | Kierunkowskazy, światła cofania |
| 37 | 15A | Przełącznik pozycji skrzyni biegów |
| 38 | 5A | Przełącznik neutralny parkowania GEM |
| 39 | – | Nieużywany |
| 40 | – | Nieużywany |
| 41 | – | Nieużywany |
| 42 | – | Nieużywany |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w skrzynce rozdzielczej (2002)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 60A** | Panel przyłączeniowy bezpieczników |
| 2 | 30A** | Przekaźnik PCM |
| 3 | 60A** | Panel przyłączeniowy bezpieczników |
| 4 | – | Nieużywany |
| pięć | – | Nieużywany |
| 6 | – | Nieużywany |
| 7 | 40A** | Przekaźnik rozrusznika, wyłącznik zapłonu |
| osiem | 20A** | Przekaźnik tranzytowy (tylko eksport) |
| dziewięć | 40A** | Przekaźnik wentylatora chłodzącego |
| dziesięć | – | Nieużywany |
| jedenaście | – | Nieużywany |
| 12 | – | Nieużywany |
| 13 | 40A** | Zasilanie pompy modułu przeciwblokującego |
| czternaście | – | Nieużywany |
| piętnaście | 20A* | Elektrozawór modułu przeciwblokującego hamulca |
| szesnaście | 20A* | Przekaźnik pompy paliwa |
| 17 | 20A* | Port komórkowy |
| 18 | 20A* | Zapalniczka |
| dziewiętnaście | 15 A* | Prawy reflektor |
| dwadzieścia | – | Nieużywany |
| 21 | 15 A* | Lewy reflektor |
| 22 | 10 A* | Przekaźnik sprzęgła klimatyzacji, PCM utrzymuje moc przy życiu |
| 23 | – | Przekaźnik rozrusznika |
| 24 | – | Przekaźnik wentylatora |
| 25 | – | Przekaźnik prędkości wycieraczek |
| 26 | 10 A* | Alternator |
| 27 | 5A* | Tylna jednostka sterująca, antena |
| 28 | 15 A* | Elektrozawór zmiany biegów czujnika HEGO, odpowietrznik wkładu, przekaźnik sprzęgła klimatyzacji |
| 29 | – | Przekaźnik wycieraczek |
| trzydzieści | – | Przekaźnik pompy paliwa |
| 31 | – | Przekaźnik mocy PCM |
| 32 | – | Przekaźnik wentylatora |
| 33 | – | Przekaźnik sprzęgła klimatyzacji |
| * Mini bezpieczniki ** Maxi bezpieczniki |
2003
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2003)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | – | Dodatkowy przekaźnik opóźniający |
| 2 | – | Steruje przekaźnikiem stykowym |
| 3 | – | Przekaźnik silnika dmuchawy |
| 4 | – | Migający przekaźnik |
| pięć | – | Nieużywany |
| 6 | – | Nieużywany |
| 7 | 40A | Zasilanie siatki odszraniania tylnego (tylko wagony) / Zasilanie cewki przekaźnika odszraniania tylnego (tylko sedan) |
| osiem | 40A | Silnik dmuchawy |
| dziewięć | – | Tylny przekaźnik odszraniania |
| dziesięć | 30A | Wyłącznik obwodu: fotele elektryczne, opóźnione akcesoria, regulowane pedały |
| jedenaście | 15A | Zintegrowany panel sterowania (ICP), sterowanie wycieraczką tylną, spryskiwacz przedniej szyby, telefon komórkowy, oświetlenie przełącznika pasażera, GEM, silnik wycieraczki tylnej |
| 12 | 10 A | Podgrzewane lusterka, Tylny przełącznik odszraniania |
| 13 | 20A | Zapalniczka (jeśli jest w wyposażeniu) |
| czternaście | – | Nieużywany |
| piętnaście | 30A | Silnik wycieraczki przedniej |
| szesnaście | 15A | Zasilanie Flasher i GEM, zasilacz ICP, pamięć RCC, klaster |
| 17 | 15A | Światło hamowania, wyłącznik dezaktywacji tempomatu |
| 18 | – | Nieużywany |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | – | Nieużywany |
| 21 | – | Nieużywany |
| 22 | 20A | Solenoid zwalniający pokrywę pokładu, przekaźnik blokujący/odblokowujący |
| 23 | 10 A | Moduł poduszki powietrznej, nadajnik PATS |
| 24 | – | Nieużywany |
| 25 | 2A | Przekaźnik PCM, przekaźnik pompy paliwa |
| 26 | 10 A | Lusterka, antena elektryczna, moduł noszy pulsacyjnych, lampa pokrywy pokładu, oszczędzanie baterii |
| 27 | 10 A | Wskaźniki i światła, ICP, nadajnik FFV, GEM |
| 28 | 10 A | Cewka przekaźnika silnika dmuchawy, logika EATC, lampy kałużowe |
| 29 | 15A | Lampy automatyczne, światła postojowe, PWM, włącznik reflektorów |
| trzydzieści | 15A | Klaksony i włącznik klaksonu, złącze OBD II |
| 31 | – | Nieużywany |
| 32 | 10 A | ABS, cewka przekaźnika DRL, siłownik kontroli prędkości, przełącznik kontroli trakcji, przełącznik wyboru nagrzewnicy AC, siłownik drzwi mieszających, blokada zmiany hamulca, cewka przekaźnika tylnego odszraniania |
| 33 | – | Nieużywany |
| 34 | – | Nieużywany |
| 35 | – | Nieużywany |
| 36 | 15A | Kierunkowskazy, światła cofania |
| 37 | 15A | Przełącznik pozycji skrzyni biegów |
| 38 | 5A | Przełącznik neutralny parkowania GEM |
| 39 | – | Nieużywany |
| 40 | – | Nieużywany |
| 41 | – | Nieużywany |
| 42 | – | Nieużywany |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w rozdzielnicy elektrycznej (2003)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 60A** | Panel przyłączeniowy bezpieczników |
| 2 | 30A** | Przekaźnik modułu sterującego układu napędowego (PCM) |
| 3 | 60A** | Panel przyłączeniowy bezpieczników |
| 4 | – | Nieużywany |
| pięć | – | Nieużywany |
| 6 | – | Nieużywany |
| 7 | 40A** | Przekaźnik rozrusznika, wyłącznik zapłonu |
| osiem | – | Nieużywany |
| dziewięć | 40A** | Przekaźnik wentylatora chłodzącego |
| dziesięć | – | Nieużywany |
| jedenaście | 50A** | Odszranianie z tyłu (tylko sedan) |
| 12 | – | Nieużywany |
| 13 | 40A** | Zasilanie pompy modułu przeciwblokującego układu hamulcowego (ABS) |
| czternaście | – | Nieużywany |
| piętnaście | 20 A* | Elektroda modułu ABS |
| szesnaście | 20 A* | Przekaźnik pompy paliwa |
| 17 | 20 A* | Port komórkowy |
| 18 | 20 A* | Punkt mocy |
| dziewiętnaście | 15 A* | Prawy reflektor |
| dwadzieścia | – | Nieużywany |
| 21 | 15 A* | Lewy reflektor |
| 22 | 10 A* | Przekaźnik sprzęgła klimatyzacji, PCM utrzymuje moc przy życiu |
| 23 | – | Przekaźnik rozrusznika |
| 24 | – | Przekaźnik wentylatora |
| 25 | – | Przekaźnik prędkości wycieraczek |
| 26 | 10 A* | Alternator |
| 27 | 5A* | Tylna jednostka sterująca, antena |
| 28 | 15 A* | Czujnik HEGO Elektromagnes zmiany biegów skrzyni biegów, odpowietrznik kasety, przekaźnik sprzęgła klimatyzacji |
| 29 | – | Przekaźnik wycieraczek |
| trzydzieści | – | Przekaźnik pompy paliwa |
| 31 | – | Przekaźnik mocy PCM |
| 32 | – | Przekaźnik wentylatora |
| 33 | – | Przekaźnik sprzęgła klimatyzacji |
| * Mini bezpieczniki ** Maxi bezpieczniki |
2004
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2004)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| czternaście | – | Nieużywany |
| piętnaście | 10 A | Lewy reflektor |
| szesnaście | 10 A | Nieużywany (zapasowy) |
| 17 | 15A | Światło hamowania, wyłącznik dezaktywacji tempomatu |
| 18 | 15A | Lampy postojowe, PWM (podświetlenie), Autolampy |
| dziewiętnaście | 10 A | Podgrzewane lusterka, Tylna lampka ostrzegawcza odszraniania |
| dwadzieścia | 10 A | Urządzenia przytrzymujące (moduł poduszki powietrznej / moduł OCS) |
| 21 | 15A | Czujnik zasięgu transmisji (próbka pozycji transmisji) |
| 22 | 15A | Pompa spryskiwacza przedniej szyby, lusterko elektrochromatyczne, kompas, grupa (RUN / ACC), zintegrowana logika panelu sterowania (ICP), tylna wycieraczka (tylko wagon), tylna spryskiwacz (tylko wagon) |
| 23 | 30A | Silnik wycieraczki przedniej |
| 24 | – | Nieużywany |
| 25 | 20A | Punkt mocy |
| 26 | 20A | Zamek elektryczny, odblokowywanie klapy bagażnika (wagon) / bagażnika (sedan) |
| 27 | 10 A | Układ przeciwblokujący (ABS), kontrola prędkości, kontrola trakcji, blokada zmiany biegów, przełącznik funkcji klimatyzacji (tylko ręczna klimatyzacja), drzwi mieszające temperaturę (tylko ręczna klimatyzacja), odszranianie cewki |
| 28 | 15A | Kierunkowskazy, światła cofania |
| 29 | 20A | Zapalniczka |
| jeden | – | Akcesoria przekaźnik czasowy |
| 2 | – | Steruje przekaźnikiem stykowym |
| 3 | – | Przekaźnik silnika dmuchawy |
| 4 | – | Migający przekaźnik |
| pięć | – | Nieużywany |
| 6 | – | Nieużywany |
| 7 | 20A | Zasilanie siatki odszraniania tylnego (tylko wagony) / Zasilanie cewki przekaźnika odszraniania tylnego (tylko sedan) |
| osiem | 40 lat | Silnik dmuchawy |
| dziewięć | – | Tylny przekaźnik odszraniania |
| dziesięć | Wyłącznik automatyczny 30A | Fotele elektryczne, Opóźnione akcesoria, Regulowane pedały |
| jedenaście | 10 A | Prawy reflektor |
| 12 | 15A | Czerwone światła |
| 13 | – | Nieużywany |
| trzydzieści | 10 A | Oświetlenie zewnętrzne, oszczędzanie baterii, lusterka elektryczne, oświetlenie bagażnika, antena elektryczna (tylko wagon), moduł rozciągania impulsów (tylko wagon) |
| 31 | 10 A | Cewka przekaźnika silnika dmuchawy, cewka przekaźnika lampy kałużowej, układ logiczny automatycznej elektronicznej kontroli temperatury (EATC) |
| 32 | 10 A | Klaster, moduł paliwowy Flex, logika ICP, pasywny moduł antykradzieżowy (moc GEM) |
| 33 | 15A | Migacz awaryjny, moc klastra, moc ICP, EATC |
| 34 | 5A | Logika GEM |
| 35 | 10 A | Podświetlenie |
| 36 | 2A | Przekaźnik modułu sterującego układu napędowego (PCM), przekaźnik pompy paliwa, sprzęgło klimatyzacji |
| 37 | 25A | Autolampa, światła do jazdy dziennej (DRL), Flash-to-pass, próbka reflektorów |
| 38 | 15A | Klakson, złącze diagnostyczne (OBD II) |
| 39 | – | Nieużywany |
| 40 | – | Nieużywany |
| 41 | – | Nieużywany |
| 42 | – | Nieużywany |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w skrzynce rozdzielczej (2004)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 60A** | Panel przyłączeniowy bezpieczników |
| 2 | 30A** | Moduł sterujący układu napędowego (PCM) |
| 3 | 60A** | Panel przyłączeniowy bezpieczników |
| 4 | Wyłącznik 10A | Wentylator chłodzący o niskiej prędkości (nie używany w GCC) |
| pięć | 40A** | Miłośnik |
| 6 | – | Nieużywany |
| 7 | 40A** | Przekaźnik rozrusznika, wyłącznik zapłonu |
| osiem | – | Nieużywany |
| dziewięć | 20A** (50A** i GCC) | Wentylator chłodzący (strona pasażera) |
| dziesięć | 20A** | Wentylator chłodzący (po stronie kierowcy) (nie używany w GCC) |
| jedenaście | 50A** | Odszranianie z tyłu (tylko sedan) |
| 12 | – | Nieużywany |
| 13 | 40A** | Zasilanie pompy modułu przeciwblokującego układu hamulcowego (ABS) |
| czternaście | – | Nieużywany |
| piętnaście | 20 A* | Elektroda modułu ABS |
| szesnaście | 20 A* | Przekaźnik pompy paliwa |
| 17 | 20 A* | płyta CD |
| 18 | – | Nieużywany |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | – | Nieużywany |
| 21 | – | Nieużywany |
| 22 | 10 A* | Przekaźnik sprzęgła klimatyzacji, PCM utrzymuje moc przy życiu |
| 23 | – | Przekaźnik rozrusznika |
| 24 | – | Przekaźnik wentylatora |
| 25 | – | Przekaźnik prędkości wycieraczek |
| 26 | 10 A* | Alternator |
| 27 | 5A* | Tylna jednostka sterująca, antena |
| 28 | 15 A* | Czujnik HEGO, elektrozawór zmiany biegów, odpowietrznik wkładu, przekaźnik sprzęgła klimatyzacji |
| 29 | – | Przekaźnik wycieraczek |
| trzydzieści | – | Przekaźnik pompy paliwa |
| 31 | – | Przekaźnik mocy PCM |
| 32 | – | Przekaźnik wentylatora |
| 33 | – | Przekaźnik sprzęgła klimatyzacji |
| * – Bezpieczniki Mini ** – Bezpieczniki Maxi CB – Wyłącznik automatyczny |
2005
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2005)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | – | Dodatkowy przekaźnik opóźniający |
| 2 | – | Steruje przekaźnikiem stykowym |
| 3 | – | Przekaźnik silnika dmuchawy |
| 4 | – | Migający przekaźnik |
| pięć | – | Nieużywany |
| 6 | – | Nieużywany |
| 7 | 20A | Zasilanie siatki odszraniania tylnego (tylko wagony) / Zasilanie cewki przekaźnika odszraniania tylnego (tylko sedan) |
| osiem | 40A | Silnik dmuchawy |
| dziewięć | – | Tylny przekaźnik odszraniania |
| dziesięć | Wyłącznik automatyczny 30A | Fotele elektryczne, Opóźnione akcesoria, Regulowane pedały |
| jedenaście | 10 A | Prawy reflektor |
| 12 | 15A | Czerwone światła |
| 13 | – | Nieużywany |
| czternaście | – | Nieużywany |
| piętnaście | 10 A | Lewy reflektor |
| szesnaście | 10 A | Nieużywany (zapasowy) |
| 17 | 15A | Światło hamowania, wyłącznik dezaktywacji tempomatu |
| 18 | 15A | Lampy postojowe, PWM (podświetlenie), Autolampy |
| dziewiętnaście | 10 A | Podgrzewane lusterka, wskaźnik tylnego odszraniania |
| dwadzieścia | 10 A | Urządzenia przytrzymujące (moduł poduszki powietrznej / moduł OCS) |
| 21 | 15A | Czujnik zasięgu transmisji (przełącznik pozycji skrzyni biegów) |
| 22 | 15A | Pompa spryskiwacza przedniej szyby, lusterko elektrochromatyczne, kompas, grupa (RUN / ACC), zintegrowana logika panelu sterowania (ICP), tylna wycieraczka (tylko wagon), tylna spryskiwacz (tylko wagon) |
| 23 | 30A | Silnik wycieraczki przedniej |
| 24 | – | Nieużywany |
| 25 | 20A | Punkt mocy |
| 26 | 20A | Zamek elektryczny, odblokowywanie klapy bagażnika (wagon) / bagażnika (sedan) |
| 27 | 10 A | Układ przeciwblokujący (ABS), kontrola prędkości, kontrola trakcji, blokada zmiany biegów, przełącznik funkcji klimatyzacji (tylko ręczna klimatyzacja), drzwi mieszające temperaturę (tylko ręczna klimatyzacja), odszranianie cewki |
| 28 | 15A | Kierunkowskazy, światła cofania |
| 29 | 20A | Zapalniczka |
| trzydzieści | 10 A | Oświetlenie zewnętrzne, oszczędzanie baterii, lusterka elektryczne, oświetlenie bagażnika, antena elektryczna (tylko wagon), moduł rozciągania impulsów (tylko wagon) |
| 31 | 10 A | Cewka przekaźnika silnika dmuchawy, cewka przekaźnika lampy kałużowej, układ logiczny automatycznej elektronicznej kontroli temperatury (EATC) |
| 32 | 10 A | Klaster, moduł paliwowy Flex, logika ICP, pasywny moduł antykradzieżowy (moc GEM) |
| 33 | 15A | Migacz awaryjny, moc klastra, moc ICP, EATC |
| 34 | 5A | Logika GEM |
| 35 | 10 A | Podświetlenie |
| 36 | 2A | Przekaźnik modułu sterującego układu napędowego (PCM), przekaźnik pompy paliwa, sprzęgło klimatyzacji |
| 37 | 25A | Autolampa, światła do jazdy dziennej (DRL), Flash-to-pass, włącznik reflektorów |
| 38 | 15A | Klakson, złącze diagnostyczne (OBD ID |
| 39 | – | Nieużywany |
| 40 | – | Nieużywany |
| 41 | – | Nieużywany |
| 42 | – | Nieużywany |
Komora silnika
Przydział bezpieczników w rozdzielnicy elektrycznej (2005)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 60 A** | Panel przyłączeniowy bezpieczników |
| 2 | 30A** | Moduł sterujący układu napędowego (PCM) |
| 3 | 60 A** | Panel przyłączeniowy bezpieczników |
| 4 | Wyłącznik 10A | Wentylator chłodzący o niskiej prędkości |
| pięć | 40A** | Miłośnik |
| 6 | – | Nieużywany |
| 7 | 40A** | Przekaźnik rozrusznika, wyłącznik zapłonu |
| osiem | – | Nieużywany |
| dziewięć | 20A** | Wentylator chłodzący (strona pasażera) |
| dziesięć | 20A** | Wentylator chłodzący (po stronie kierowcy) |
| jedenaście | 50A** | Odszranianie z tyłu (tylko sedan) |
| 12 | – | Nieużywany |
| 13 | 40A** | Zasilanie pompy modułu przeciwblokującego układu hamulcowego (ABS) |
| czternaście | – | Nieużywany |
| piętnaście | 20A* | Elektroda modułu ABS |
| szesnaście | 20A* | Przekaźnik pompy paliwa |
| 17 | 20A* | płyta CD |
| 18 | 10A * (tylko silnik Vulcan) | Przekaźnik sprzęgła klimatyzacji, PCM utrzymuje moc przy życiu |
| 18 | – (tylko silnik Duratec) | Niewykorzystana moc |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | – | Nieużywany |
| 21 | – | Nieużywany |
| 22 | 5A * (tylko silnik Vulcan) | Podgrzewany zawór PCV |
| 22 | 10A * (tylko silnik Duratec) | Przekaźnik sprzęgła klimatyzacji, PCM utrzymuje moc przy życiu |
| 23 | – | Przekaźnik rozrusznika |
| 24 | – | Przekaźnik wentylatora |
| 25 | – | Przekaźnik prędkości wycieraczek |
| 26 | 10 A* | Alternator |
| 27 | 5A* | Tylna jednostka sterująca, antena |
| 28 | 15 A* | Czujnik HEGO, elektrozawór zmiany biegów, odpowietrznik wkładu, przekaźnik sprzęgła klimatyzacji |
| 29 | – | Przekaźnik wycieraczek |
| trzydzieści | – | Przekaźnik pompy paliwa |
| 31 | – | Przekaźnik mocy PCM |
| 32 | – | Przekaźnik wentylatora |
| 33 | – | Przekaźnik sprzęgła klimatyzacji |
| * – Bezpieczniki Mini ** – Bezpieczniki Maxi CB – Wyłącznik automatyczny |
2006
Przedział pasażerski
Reklamy reklamowe
Przydział bezpieczników w przedziale pasażerskim (2006)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | – | Akcesoria przekaźnik czasowy |
| 2 | – | Steruje przekaźnikiem stykowym |
| 3 | – | Przekaźnik silnika dmuchawy |
| 4 | – | Migający przekaźnik |
| pięć | – | Nieużywany |
| 6 | – | Nieużywany |
| 7 | 20 lat | Zasilanie cewki przekaźnika odszraniania tylnego |
| osiem | 40 lat | Silnik dmuchawy |
| dziewięć | – | Tylny przekaźnik odszraniania |
| dziesięć | Wyłącznik automatyczny 30A | Fotele elektryczne, opóźnione akcesoria |
| jedenaście | 10 A | Prawy reflektor |
| 12 | 15A | Czerwone światła |
| 13 | – | Nieużywany |
| czternaście | – | Nieużywany |
| piętnaście | 10 A | Lewy reflektor |
| szesnaście | 10 A | Nieużywany (zapasowy) |
| 17 | 15A | Światło hamowania, wyłącznik dezaktywacji tempomatu |
| 18 | 15A | Lampy postojowe, PWM (podświetlenie), Autolampy |
| dziewiętnaście | 10 A | Podgrzewane lusterka, wskaźnik tylnego odszraniania |
| dwadzieścia | 10 A | Urządzenia przytrzymujące (moduł poduszki powietrznej / moduł OCS) |
| 21 | 15A | Czujnik zasięgu transmisji (przełącznik pozycji skrzyni biegów) |
| 22 | 15A | Pompa spryskiwacza przedniej szyby, klaster (RUN / ACC), zintegrowana logika panelu sterowania (ICP), lusterko elektrochromatyczne |
| 23 | 30 lat | Silnik wycieraczki przedniej |
| 24 | – | Nieużywany |
| 25 | 20 lat | Punkt mocy |
| 26 | 20 lat | Zamki elektryczne, odblokowanie bagażnika |
| 27 | 10 A | Układ przeciwblokujący (ABS), kontrola prędkości, kontrola trakcji, blokada zmiany biegów, przełącznik funkcji klimatyzacji (tylko ręczna klimatyzacja), drzwi mieszające temperaturę (tylko ręczna klimatyzacja), odszranianie cewki |
| 28 | 15A | Kierunkowskazy, światła cofania |
| 29 | 20 lat | Zapalniczka |
| trzydzieści | 10 A | Oświetlenie dzięki uprzejmości, oszczędzanie baterii, lusterka zasilania, oświetlenie bagażnika, oświetlenie schowka na rękawiczki |
| 31 | 10 A | Cewka przekaźnika silnika dmuchawy, układ logiczny automatycznej elektronicznej kontroli temperatury (EATC) |
| 32 | 10 A | Klaster, moduł paliwowy Flex, logika ICP, pasywny moduł antykradzieżowy (moc GEM), kompas |
| 33 | 15A | Migacz awaryjny, moc klastra, moc ICP, EATC |
| 34 | 5A | Logika GEM |
| 35 | 10 A | Podświetlenie, światło popielniczki |
| 36 | 2A | Przekaźnik modułu sterującego układu napędowego (PCM), przekaźnik pompy paliwa, sprzęgło klimatyzacji |
| 37 | 25A | Autolampa, światła do jazdy dziennej (DRL), Flash-to-pass, włącznik reflektorów |
| 38 | 15A | Klakson, złącze diagnostyczne (OBD II) |
| 39 | – | Nieużywany |
| 40 | – | Nieużywany |
| 41 | – | Nieużywany |
| 42 | – | Nieużywany |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w skrzynce elektrycznej (2006)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 60A** | Panel przyłączeniowy bezpieczników |
| 2 | 30A** | Moduł sterujący układu napędowego (PCM) |
| 3 | 60A** | Panel przyłączeniowy bezpieczników |
| 4 | Wyłącznik 10A | Wentylator chłodzący o niskiej prędkości |
| pięć | 40A** | Wentylator chłodzący (główny) |
| 6 | – | Nieużywany |
| 7 | 40A** | Przekaźnik rozrusznika, wyłącznik zapłonu |
| osiem | – | Nieużywany |
| dziewięć | 20A** | Wentylator chłodzący (strona pasażera) |
| dziesięć | 20A** | Wentylator chłodzący (po stronie kierowcy) |
| jedenaście | 50A** | Odszranianie z tyłu |
| 12 | – | Nieużywany |
| 13 | 40A** | Zasilanie pompy modułu przeciwblokującego układu hamulcowego (ABS) |
| czternaście | – | Nieużywany |
| piętnaście | 20 A* | Elektroda modułu ABS |
| szesnaście | 20 A* | Przekaźnik pompy paliwa |
| 17 | 20 A* | płyta CD |
| 18 | 10 A* | Przekaźnik sprzęgła klimatyzacji, PCM utrzymuje moc przy życiu |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | – | Nieużywany |
| 21 | – | Nieużywany |
| 22 | 5A* | Podgrzewany zawór PCV |
| 23 | – | Przekaźnik rozrusznika |
| 24 | – | Przekaźnik wentylatora |
| 25 | – | Przekaźnik prędkości wycieraczek |
| 26 | 10 A* | Alternator |
| 27 | 5A* | Tylna jednostka sterująca |
| 28 | 15 A* | Czujnik HEGO, elektromagnes zmiany biegów, przekaźnik sprzęgła klimatyzacji, odpowietrznik kasety |
| 29 | – | Przekaźnik wycieraczek |
| trzydzieści | – | Przekaźnik pompy paliwa |
| 31 | – | Przekaźnik mocy PCM |
| 32 | – | Przekaźnik wentylatora |
| 33 | – | Przekaźnik sprzęgła klimatyzacji |
| * – Bezpieczniki Mini ** – Bezpieczniki Maxi CB – Wyłącznik automatyczny |
2007
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2007)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | – | Akcesoria przekaźnik czasowy |
| 2 | – | Steruje przekaźnikiem stykowym |
| 3 | – | Przekaźnik silnika dmuchawy |
| 4 | – | Migający przekaźnik |
| pięć | – | Nieużywany |
| 6 | – | Nieużywany |
| 7 | 20A | Zasilanie cewki przekaźnika odszraniania tylnego |
| osiem | 40A | Silnik dmuchawy |
| dziewięć | – | Tylny przekaźnik odszraniania |
| dziesięć | Wyłącznik automatyczny 30A | Fotele elektryczne, opóźnione akcesoria |
| jedenaście | 10 A | Lewy reflektor |
| 12 | 15A | Czerwone światła |
| 13 | – | Nieużywany |
| czternaście | – | Nieużywany |
| piętnaście | 10 A | Prawy reflektor |
| szesnaście | 10 A | Nieużywany (zapasowy) |
| 17 | 15A | Światło hamowania, wyłącznik dezaktywacji tempomatu |
| 18 | 15A | Lampy postojowe, PWM (podświetlenie), Autolampy |
| dziewiętnaście | 10 A | Podgrzewane lusterka, wskaźnik tylnego odszraniania |
| dwadzieścia | 10 A | Urządzenia przytrzymujące (moduł poduszki powietrznej / moduł OCS) |
| 21 | 15A | Czujnik zasięgu transmisji (przełącznik pozycji skrzyni biegów) |
| 22 | 15A | Pompa spryskiwacza przedniej szyby, klaster (RUN / ACC), zintegrowana logika panelu sterowania (1CP), lusterko elektrochromatyczne |
| 23 | 30A | Silnik wycieraczki przedniej |
| 24 | – | Nieużywany |
| 25 | 20 lat | Punkt mocy |
| 26 | 20 lat | Zamki elektryczne, odblokowanie bagażnika |
| 27 | 10 A | Układ przeciwblokujący (ABS), kontrola prędkości, kontrola trakcji, blokada zmiany biegów, przełącznik funkcji klimatyzacji (tylko ręczna klimatyzacja), drzwi mieszające temperaturę (tylko ręczna klimatyzacja), odszranianie cewki |
| 28 | 15A | urny, światła cofania |
| 29 | 20A | Zapalniczka |
| trzydzieści | 10 A | Oświetlenie dzięki uprzejmości, oszczędzanie baterii, lusterka zasilania, oświetlenie bagażnika, oświetlenie schowka na rękawiczki |
| 31 | 10 A | Cewka przekaźnika silnika dmuchawy, układ logiczny automatycznej elektronicznej kontroli temperatury (EATC) |
| 32 | 10 A | Klaster, moduł paliwowy Flex, logika ICP, pasywny moduł antykradzieżowy (moc GEM), kompas |
| 33 | 15A | Migacz awaryjny, moc klastra, moc ICP, EATC |
| 34 | 5A | Logika GEM |
| 35 | 10 A | Podświetlenie, światło popielniczki |
| 36 | 2A | Przekaźnik modułu sterującego układu napędowego (PCM), przekaźnik pompy paliwa, sprzęgło klimatyzacji |
| 37 | 25A | Autolampa, światła do jazdy dziennej (DRL), Flash-to-pass, włącznik reflektorów |
| 38 | 15A | Klakson, złącze diagnostyczne (OBD II) |
| 39 | – | Nieużywany |
| 40 | – | Nieużywany |
| 41 | – | Nieużywany |
| 42 | – | Nieużywany |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w skrzynce rozdzielczej (2007)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 60A** | Panel przyłączeniowy bezpieczników |
| 2 | 30A** | Moduł sterujący układu napędowego (PCM) |
| 3 | 60A** | Panel przyłączeniowy bezpieczników |
| 4 | Wyłącznik 10A | Wentylator chłodzący o niskiej prędkości |
| pięć | 40A** | Wentylator chłodzący (główny) |
| 6 | – | Nieużywany |
| 7 | 40A** | Przekaźnik rozrusznika, wyłącznik zapłonu |
| osiem | – | Nieużywany |
| dziewięć | 20A** | Wentylator chłodzący (strona pasażera) |
| dziesięć | 20A** | Wentylator chłodzący (po stronie kierowcy) |
| jedenaście | 50A** | Odszranianie z tyłu |
| 12 | – | Nieużywany |
| 13 | 40A** | Zasilanie pompy modułu przeciwblokującego układu hamulcowego (ABS) |
| czternaście | – | Nieużywany |
| piętnaście | 20A* | Elektroda modułu ABS |
| szesnaście | 20A* | Przekaźnik pompy paliwa |
| 17 | 20A* | płyta CD |
| 18 | 10 A* | Przekaźnik sprzęgła klimatyzacji, PCM utrzymuje moc przy życiu |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | – | Nieużywany |
| 21 | – | Nieużywany |
| 22 | 5A* | Podgrzewany zawór PCV |
| 23 | – | Przekaźnik rozrusznika |
| 24 | – | Przekaźnik wentylatora |
| 25 | – | Przekaźnik prędkości wycieraczek |
| 26 | 10 A* | Alternator |
| 27 | 5A* | Tylna jednostka sterująca |
| 28 | 15 A* | Czujnik HEGO, elektromagnes zmiany biegów, przekaźnik sprzęgła klimatyzacji, odpowietrznik kasety |
| 29 | – | Przekaźnik wycieraczek |
| trzydzieści | – | Przekaźnik pompy paliwa |
| 31 | – | Przekaźnik mocy PCM |
| 32 | – | Przekaźnik wentylatora |
| 33 | – | Przekaźnik sprzęgła klimatyzacji |
| * – Bezpieczniki Mini ** – Bezpieczniki Maxi CB – Wyłącznik automatyczny |
