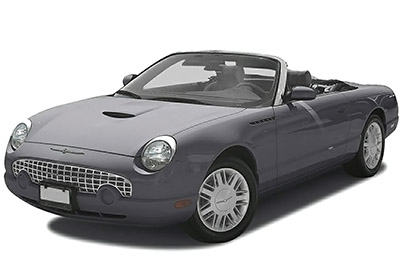

Jedenasta generacja Forda Thunderbirda była produkowana od 2002 do 2005 roku. W tym artykule znajdziesz schematy skrzynek bezpieczników Forda Thunderbird 2002, 2003, 2004 i 2005 , uzyskasz informacje o lokalizacji paneli bezpieczników we wnętrzu samochodu oraz dowiesz się jak przypisać każdy bezpiecznik (rozmieszczenie bezpieczników) i przekaźniki.
Contents
Układ bezpieczników Ford Thunderbird 2002-2005
Bezpieczniki zapalniczki (gniazdo zasilania) Forda Thunderbirda to bezpiecznik nr 32 (zapalniczka) w skrzynce bezpieczników w desce rozdzielczej i bezpiecznik nr 8 ( gniazdo zasilania ) w skrzynce bezpieczników w komorze silnika.
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Panel bezpieczników znajduje się na prawym panelu osłony bocznej za pokrywą.
Komora silnika
Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika.
Bagażnik
Skrzynka bezpieczników znajduje się po prawej stronie bagażnika pod wkładką.
Schematy skrzynek bezpieczników
2002
Przedział pasażerski
Reklamy reklamowe
Przydział bezpieczników w przedziale pasażerskim (2002)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 5A | Cewka przekaźnika rozrusznika |
| 2 | 5A | Sygnał startu radiowego |
| 3 | 5A | moduł ABS |
| 4 | 5A | Przekaźnik cewki PCM, klastra i pompy paliwa |
| pięć | 5A | System autolamp, FEM, przełącznik T/A |
| 6 | 10 A | OBD II |
| 7 | 5A | PCM, RKE, czujnik ładowania słonecznego |
| osiem | 5A | Skręt w prawo / park / znacznik boczny |
| dziewięć | 15A | Prawy reflektor |
| dziesięć | 5A | Skręt w lewo / park / znacznik boczny |
| jedenaście | 15A | Lewy reflektor |
| 12 | 10 A | Przełącznik padów |
| 13 | 5A | Grupa |
| czternaście | 10 A | Poduszka powietrzna, identyfikacja pojazdu |
| piętnaście | 5A | Nieużywany (zapasowy) |
| szesnaście | 5A | Nieużywany (zapasowy) |
| 17 | 5A | Alarm alternatora i poduszki powietrznej |
| 18 | 20A | Radio |
| dziewiętnaście | 20A | Silniki przechylne / Tele |
| dwadzieścia | 10 A | MES, DATC, klaster |
| 21 | 10 A | Nieużywany (zapasowy) |
| 22 | 10 A | Nieużywany (zapasowy) |
| 23 | 10 A | Nieużywany (zapasowy) |
| 24 | 5A | Transceiver PATS |
| 25 | 10 A | Pompa spryskiwacza przedniej szyby |
| 26 | 3A | Przekaźnik wycieraczek |
| 27 | 10 A | Radio, telefon komórkowy |
| 28 | 10 A | Nieużywany (zapasowy) |
| 29 | 5A | DATC |
| trzydzieści | 5A | PIĘĆ VBATT2 |
| 31 | 10 A | Lampki do czytania, Oświetlenie wewnętrzne, S / JB |
| 32 | 20A | Zapalniczka |
| 33 | 10 A | MES, chory M. |
| 34 | 5A | Boczne lusterko |
| 35 | 5A | Przełącznik pedału hamulca DGB, włącznik światła hamowania |
Reklamy reklamowe
Komora silnika
Rozmieszczenie bezpieczników i przekaźników w komorze silnika (2002)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 10 A | sprzęgło klimatyzacji |
| 2 | 15A | Podgrzewana stacja wycieraczek |
| 3 | 10 A | Lampa parkowa |
| 4 | 15A | trąbić |
| pięć | 20A | Wtryskiwacze paliwa |
| 6 | 15A | Elektrozawór transmisji |
| 7 | – | Nieużywany |
| osiem | 20A | Punkt mocy |
| dziewięć | – | Nieużywany |
| dziesięć | 15A | Elektrozawór IAC |
| jedenaście | 15A | POŁUDNIE |
| 12 | 10 A | Cewka na wtyczce |
| 13 | – | Nieużywany |
| czternaście | 30A | Moc modułu ABS |
| piętnaście | – | Nieużywany |
| szesnaście | 30 lat | Silnik dmuchawy |
| 17 | – | Nieużywany |
| 18 | 40A | PCM |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | – | Nieużywany |
| 21 | 30 lat | Elektromagnes rozrusznika |
| 22 | 30 lat | Silnik ABS |
| 23 | – | Nie używany (bezpiecznik) |
| 24 | 30 lat | Przekaźnik wycieraczek |
| Przekaźnik 01 | Mini przekaźnik | Wycieraczka HI/LO |
| Przekaźnik 02 | Mini przekaźnik | Park wycieraczek |
| Przekaźnik 03 | Mini przekaźnik | Cewka na wtyczce i HEGO |
| Przekaźnik 04 | Mini przekaźnik | Podgrzewany przekaźnik parkowania wycieraczek |
| Przekaźnik 05 | Mini przekaźnik | Dodatkowa pompa płynu chłodzącego (silniki V8) |
| Przekaźnik 06 | Mini przekaźnik | Rogi |
| Przekaźnik 07 | – | Nieużywany |
| Przekaźnik 08 | Mini przekaźnik | sprzęgło klimatyzacji |
| Przekaźnik 09 | – | Nieużywany |
| Przekaźnik 10 | Przekaźnik standardowy | Silnik dmuchawy |
| Przekaźnik 11 | Przekaźnik standardowy | Wycieraczki |
| Przekaźnik 12 | – | Nieużywany |
| Przekaźnik 13 | – | Nieużywany |
| Przekaźnik 14 | Przekaźnik standardowy | PCM |
| Przekaźnik 15 | Przekaźnik standardowy | Rozrusznik |
| Dioda | – | Nieużywany |
Reklamy reklamowe
Bagażnik
Rozmieszczenie bezpieczników i przekaźników w bagażniku (2002)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 15A | Elektromagnes pokrywy bagażnika |
| 2 | 5A | Lampa tablicy rejestracyjnej |
| 3 | 10 A | Lewy tylny wskaźnik i światło hamowania |
| 4 | 10 A | Oświetlenie bagażnika |
| pięć | – | Nieużywany |
| 6 | 10 A | Światła awaryjne |
| 7 | 10 A | Prawy tylny wskaźnik i światło hamowania |
| osiem | 5A | Podniesione centralne światło hamowania |
| dziewięć | – | Nieużywany |
| dziesięć | – | Nieużywany |
| jedenaście | – | Nieużywany |
| 12 | 5A | Logika REM (jeśli jest w wyposażeniu) |
| 13 | – | Nieużywany |
| czternaście | 5A | Wymienna górna cewka przekaźnika |
| piętnaście | 5A | Kierunek alternatora |
| szesnaście | – | Nieużywany |
| 17 | 15A | Pompa paliwowa |
| 18 | 20A | Wzmacniacz subwoofera |
| dziewiętnaście | 30A | Fotel kierowcy z regulacją elektryczną |
| dwadzieścia | 30A | FEM – Szyba przednia lewa |
| 21 | – | Nieużywany |
| 22 | 20A | Stacyjka |
| 23 | 30A | SSP4 |
| 24 | 30A | SSP3 |
| 25 | 40A | PJ/B |
| 26 | 30A | Elektrycznie regulowany fotel pasażera |
| 27 | 30A | SSP1 |
| 28 | 30A | REM – Przednie prawe okno |
| 29 | 30A | Tylny odszraniacz |
| trzydzieści | – | Nieużywany |
| 31 | Nieużywany | |
| 32 | 30A | SSP2 |
| Przekaźnik 001 | Pełne ISO | SSP1 |
| Przekaźnik 002 | Pełne ISO | SSP4 |
| Przekaźnik 003 | Pełne ISO | Tylny odszraniacz |
| Przekaźnik 004 | Pełne ISO | SSP3 |
| Przekaźnik 005 | Pełne ISO | SSP2 |
| Przekaźnik 006 | – | Nieużywany |
| Przekaźnik 007 | 1/2 ISO | Pompa paliwowa |
| Dioda 01 | – | Nieużywany |
| Dioda 02 | 1A | Silnik pompy paliwa |
2003
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2003)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 5A | Cewka przekaźnika rozrusznika |
| 2 | 5A | Sygnał startu radiowego |
| 3 | 5A | moduł ABS |
| 4 | 5A | Klaster, cewka przekaźnika PCM, przełącznik bezwładności, przełącznik parkowania skrzyni biegów |
| pięć | 5A | Przełącznik kontroli trakcji, przełącznik hamulca kontroli prędkości |
| 6 | 10 A | OBD II |
| 7 | 5A | PCM, RKE, wskaźnik lotu |
| osiem | 5A | Skręt w prawo / park / znacznik boczny |
| dziewięć | 15A | Prawy reflektor |
| dziesięć | 5A | Skręt w lewo / park / znacznik boczny |
| jedenaście | 15A | Lewy reflektor |
| 12 | 10 A | Przełącznik włączania/wyłączania poduszki powietrznej pasażera |
| 13 | 5A | Grupa |
| czternaście | 10 A | Moduł poduszki powietrznej |
| piętnaście | 5A | Nieużywany (zapasowy) |
| szesnaście | 5A | Nieużywany (zapasowy) |
| 17 | 5A | Grupa |
| 18 | 20A | Radio |
| dziewiętnaście | 20A | Silniki przechylne / Tele |
| dwadzieścia | 10 A | MES, DATC, klaster |
| 21 | 10 A | Nieużywany (zapasowy) |
| 22 | 10 A | Nieużywany (zapasowy) |
| 23 | 10 A | Nieużywany (zapasowy) |
| 24 | 5A | Pasywny nadajnik-odbiornik antykradzieżowy |
| 25 | 10 A | Nieużywany (zapasowy) |
| 26 | 3A | Przekaźnik wycieraczek |
| 27 | 10 A | Radio |
| 28 | 10 A | Nieużywany (zapasowy) |
| 29 | 5A | DATC |
| trzydzieści | 5A | MEF |
| 31 | 10 A | Oświetlenie mapy, uprzejmości i schowka na rękawiczki |
| 32 | 20A | Zapalniczka |
| 33 | 10 A | Ściemnianie lampek kontrolnych |
| 34 | 5A | Lusterka zewnętrzne |
| 35 | 5A | Włącznik światła hamowania |
| Przekaźnik 1 | – | Nieużywany |
Komora silnika
Reklamy reklamowe
Rozmieszczenie bezpieczników i przekaźników w komorze silnika (2003)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 10 A | sprzęgło klimatyzacji |
| 2 | 15 lat | Podgrzewana stacja wycieraczek |
| 3 | 10 A | Lampa parkowa |
| 4 | 15 lat | trąbić |
| pięć | 15 lat | Wtryskiwacze paliwa |
| 6 | 15 lat | Elektrozawór transmisji |
| 7 | – | Nieużywany |
| osiem | 20A | Punkt mocy |
| dziewięć | – | Nieużywany |
| dziesięć | – | Nieużywany |
| jedenaście | 15 lat | POŁUDNIE |
| 12 | 15 lat | Cewka na wtyczce |
| 13 | – | Nieużywany |
| czternaście | 30A | Moc modułu ABS |
| piętnaście | – | Nieużywany |
| szesnaście | 30A | Silnik dmuchawy |
| 17 | – | Nieużywany |
| 18 | 40A | PCM |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | – | Nieużywany |
| 21 | 30A | Elektromagnes rozrusznika |
| 22 | 40A | Silnik ABS |
| 23 | – | Nie używany (bezpiecznik) |
| 24 | 30A | Przekaźnik wycieraczek |
| Przekaźnik 01 | – | Nieużywany |
| Przekaźnik 02 | – | Nieużywany |
| Przekaźnik 03 | Mini przekaźnik | Cewka na wtyczce i HEGO |
| Przekaźnik 04 | Mini przekaźnik | Podgrzewany przekaźnik parkowania wycieraczek |
| Przekaźnik 05 | Mini przekaźnik | Pomocnicza pompa płynu chłodzącego |
| Przekaźnik 06 | Mini przekaźnik | trąbić |
| Przekaźnik 07 | – | Nieużywany |
| Przekaźnik 08 | Mini przekaźnik | sprzęgło klimatyzacji |
| Przekaźnik 09 | 60A | Silnik wentylatora chłodzącego |
| Przekaźnik 10 | Przekaźnik standardowy | Silnik dmuchawy |
| Przekaźnik 11 | – | Nieużywany |
| Przekaźnik 12 | – | Nieużywany |
| Przekaźnik 13 | – | Nieużywany |
| Przekaźnik 14 | Przekaźnik standardowy | PCM |
| Przekaźnik 15 | Przekaźnik standardowy | Rozrusznik |
| Dioda | – | Cewka przekaźnika PCM |
Reklamy reklamowe
Bagażnik
Przydział bezpieczników i przekaźników w sejfie (2003)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 15 lat | Elektromagnes pokrywy bagażnika |
| 2 | 5A | Lampa tablicy rejestracyjnej |
| 3 | 10 A | Lewy tylny wskaźnik i światło hamowania |
| 4 | 10 A | Oświetlenie bagażnika |
| pięć | 5A | REM – do góry nogami |
| 6 | 10 A | Światła awaryjne |
| 7 | 10 A | Prawy tylny wskaźnik i światło hamowania |
| osiem | 5A | Podniesione centralne światło hamowania |
| dziewięć | – | Nieużywany |
| dziesięć | 15 lat | Zespół nagrzewnicy pasażera (jeśli jest na wyposażeniu) |
| jedenaście | 15 lat | Podgrzewany fotel kierowcy (jeśli jest w wyposażeniu) |
| 12 | 5A | Rem |
| 13 | – | Nieużywany |
| czternaście | 5A | Wymienna górna cewka przekaźnika |
| piętnaście | 5A | Kierunek alternatora |
| szesnaście | – | Nieużywany |
| 17 | 15 lat | Pompa paliwowa |
| 18 | 20A | Wzmacniacz subwoofera |
| dziewiętnaście | 30A | Fotel kierowcy z regulacją elektryczną |
| dwadzieścia | 30A | FEM – Szyba przednia lewa |
| 21 | – | Nieużywany |
| 22 | 20A | Stacyjka |
| 23 | 30A | SSP4 |
| 24 | 30A | SSP3 |
| 25 | 40A | Tabela bezpieczników w przedziale pasażerskim |
| 26 | 30A | Elektrycznie regulowany fotel pasażera |
| 27 | 30A | SSP1 |
| 28 | 30A | REM – Przednie prawe okno |
| 29 | 30A | Tylny odszraniacz |
| trzydzieści | – | Nieużywany |
| 31 | 40A | Zamienny silnik górny |
| 32 | 30A | SSP2 |
| Przekaźnik 001 | Pełne ISO | SSP1 |
| Przekaźnik 002 | Pełne ISO | SSP4 |
| Przekaźnik 003 | Pełne ISO | Tylny odszraniacz |
| Przekaźnik 004 | Pełne ISO | SSP3 |
| Przekaźnik 005 | Pełne ISO | SSP2 |
| Przekaźnik 006 | – | Nieużywany |
| Przekaźnik 007 | 1/2 ISO | Pompa paliwowa |
| Dioda 01 | – | Nieużywany |
| Dioda 02 | 1A | Cewka przekaźnika pompy paliwa |
2004, 2005
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2004, 2005)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 5A | Cewka przekaźnika rozrusznika |
| 2 | 5A | Sygnał startu radiowego |
| 3 | 5A | Moduł układu przeciwblokującego (ABS) |
| 4 | 5A | Klaster, cewka przekaźnika modułu sterującego układu napędowego (PCM), przełącznik bezwładności, przełącznik parkowania skrzyni biegów |
| pięć | 5A | Przełącznik kontroli trakcji, przełącznik hamulca dezaktywacji tempomatu i przełącznik trybu skrzyni biegów |
| 6 | 10 A | Złącze OBD II |
| 7 | 5A | PCM, zdalny dostęp bezkluczykowy (RKE), wskaźnik antykradzieżowy |
| osiem | 5A | Kierunkowskaz w prawo/światło postojowe i znacznik boczny |
| dziewięć | 15A | Prawy reflektor |
| dziesięć | 5A | Lewy kierunkowskaz/światło postojowe i znacznik boczny |
| jedenaście | 15A | Lewy reflektor |
| 12 | 10 A | Wskaźnik włączenia/wyłączenia poduszki powietrznej pasażera |
| 13 | 5A | Grupa |
| czternaście | 10 A | Moduł poduszki powietrznej |
| piętnaście | 5A | Nieużywany (zapasowy) |
| szesnaście | 5A | Podgrzewane moduły foteli kierowcy i pasażera |
| 17 | 5A | Grupa |
| 18 | 20A | Radio, centralny wzmacniacz obrazowania |
| dziewiętnaście | 15A | Silniki przechylne / Tele |
| dwadzieścia | 10 A | Przedni moduł elektroniczny (FEM), podwójna automatyczna kontrola temperatury (DATC), klaster |
| 21 | 10 A | Nieużywany (zapasowy) |
| 22 | 10 A | Nieużywany (zapasowy) |
| 23 | 10 A | Nieużywany (zapasowy) |
| 24 | 5A | Pasywny nadajnik-odbiornik antykradzieżowy |
| 25 | 10 A | Nieużywany (zapasowy) |
| 26 | 3A | Moduł wycieraczki |
| 27 | 10 A | Radio |
| 28 | 10 A | Nieużywany (zapasowy) |
| 29 | 5A | DATC |
| trzydzieści | 5A | MEF |
| 31 | 10 A | Lampki w schowku i na nogi |
| 32 | 20A | Zapalniczka |
| 33 | 10 A | FEM (lampy sterujące ściemniaczem) |
| 34 | 5A | Lusterka zewnętrzne |
| 35 | 5A | Przełącznik pedału hamulca |
| Przekaźnik 1 | – | Nieużywany |
Komora silnika
Reklamy reklamowe
Rozmieszczenie bezpieczników i przekaźników w komorze silnika (2004, 2005)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 10 A | sprzęgło klimatyzacji |
| 2 | – | Nieużywany |
| 3 | 10 A | Lampa parkowa |
| 4 | 20A | trąbić |
| pięć | 15 lat | Wtryskiwacze paliwa |
| 6 | 15 lat | Elektrozawory transmisyjne |
| 7 | – | Nieużywany |
| osiem | 20A | Punkt mocy |
| dziewięć | – | Nieużywany |
| dziesięć | – | Nieużywany |
| jedenaście | 15 lat | Podgrzewane czujniki tlenu w spalinach (HEGO) |
| 12 | 15 lat | Cewka na wtyczce |
| 13 | – | Nieużywany |
| czternaście | 30A | Moc modułu ABS |
| piętnaście | – | Nieużywany |
| szesnaście | 30A | Silnik dmuchawy |
| 17 | – | Nieużywany |
| 18 | 40A | PCM |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | – | Nieużywany |
| 21 | 30A | Elektromagnes rozrusznika |
| 22 | 40A | Pompy ABS |
| 23 | – | Nie używany (bezpiecznik) |
| 24 | 30A | Moduł wycieraczki |
| Przekaźnik 01 | – | Nieużywany |
| Przekaźnik 02 | – | Nieużywany |
| Przekaźnik 03 | Przekaźniki 1/2 ISO | Cewka na wtyczce i HEGO |
| Przekaźnik 04 | – | Nieużywany |
| Przekaźnik 05 | Przekaźniki 1/2 ISO | Pomocnicza pompa płynu chłodzącego |
| Przekaźnik 06 | Przekaźniki 1/2 ISO | trąbić |
| Przekaźnik 07 | – | Nieużywany |
| Przekaźnik 08 | Przekaźniki 1/2 ISO | sprzęgło klimatyzacji |
| 09 | 60A | Silnik wentylatora chłodzącego |
| Przekaźnik 10 | Pełny przekaźnik ISO | Silnik dmuchawy |
| Przekaźnik 11 | – | Nieużywany |
| Przekaźnik 12 | – | Nieużywany |
| Przekaźnik 13 | – | Nieużywany |
| Przekaźnik 14 | Pełny przekaźnik ISO | PCM |
| Przekaźnik 15 | Pełny przekaźnik ISO | Rozrusznik |
| Dioda | – | Cewka przekaźnika PCM |
Reklamy reklamowe
Bagażnik
Rozmieszczenie bezpieczników i przekaźników w bagażniku (2004, 2005)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 15 lat | Moduł elektroniczny szumu (REM) |
| 2 | 5A | Oświetlenie tablicy rejestracyjnej i tylne boczne światła ostrzegawcze |
| 3 | 10 A | Światło hamowania / kierunkowskaz / tylne lewe |
| 4 | 10 A | Oświetlenie bagażnika, oświetlenie sufitowe/sufitowe Courtesy, nadajnik Homelink |
| pięć | 5A | REM – do góry nogami |
| 6 | 10 A | Światła awaryjne |
| 7 | 10 A | Prawy hamulec/wskaźnik/światło tylne |
| osiem | 5A | Podniesione centralne światło hamowania |
| dziewięć | – | Nieużywany |
| dziesięć | 15 lat | Podgrzewany fotel pasażera |
| jedenaście | 15 lat | Podgrzewany fotel kierowcy |
| 12 | 5A | Rem |
| 13 | – | Nieużywany |
| czternaście | 5A | Wymienna górna cewka przekaźnika |
| piętnaście | 5A | Kierunek alternatora |
| szesnaście | – | Nieużywany |
| 17 | 15 lat | Pompa paliwowa |
| 18 | 20A | Wzmacniacz subwoofera |
| dziewiętnaście | 30A | Fotel kierowcy z regulacją elektryczną |
| dwadzieścia | 30A | FEM – Szyba przednia lewa |
| 21 | – | Nieużywany |
| 22 | 20A | Stacyjka |
| 23 | 30A | SSP4 |
| 24 | 30A | SSP3 |
| 25 | 40A | Tabela bezpieczników w przedziale pasażerskim |
| 26 | 30A | Elektrycznie regulowany fotel pasażera |
| 27 | 30A | SSP1 |
| 28 | 30A | REM – Przednie prawe okno |
| 29 | 30A | Tylny odszraniacz |
| trzydzieści | – | Nieużywany |
| 31 | 40A | Zamienny silnik górny |
| 32 | 30A | SSP2 |
| Przekaźnik 001 | Pełne ISO | SSP1 |
| Przekaźnik 002 | Pełne ISO | SSP4 |
| Przekaźnik 003 | Pełne ISO | Tylny odszraniacz |
| Przekaźnik 004 | Pełne ISO | SSP3 |
| Przekaźnik 005 | Pełne ISO | SSP2 |
| Przekaźnik 006 | – | Nieużywany |
| Przekaźnik 007 | 1/2 ISO | Pompa paliwowa |
| Dioda 01 | – | Nieużywany |
| Dioda 02 | 1A | Cewka przekaźnika pompy paliwa |
