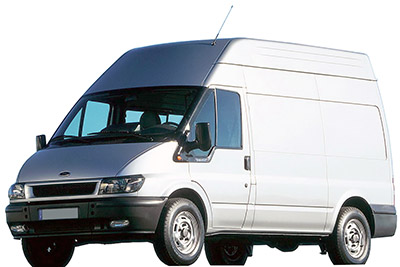

W tym artykule rozważymy Forda Transita trzeciej generacji przed faceliftingiem, produkowanego od 2000 do 2006 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Ford Transit 2000, 2001, 2002, 2003, 2004, 2005 i 2006 , uzyskasz informacje o lokalizacji panele bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (układ bezpieczników) i przekaźnika.
Contents
Układ bezpieczników Ford Transit / Tourneo 2000-2006
Wewnętrzna skrzynka bezpieczników
Lokalizacja skrzynki bezpieczników
Znajduje się pod schowkiem na desce rozdzielczej po stronie pasażera (podnieś schowek za pomocą uchwytu).
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników na tablicy rozdzielczej
| Nie. | Wzmacniacz | Opis |
|---|---|---|
| 201 | 15A | Zestaw wskaźników, tylna wycieraczka, zegar |
| 202 | 5A | Podgrzewana szyba przednia |
| 203 | 20A | Światła przeciwmgielne |
| 204 | – | Nieużywany |
| 205 | 15A | Sterowanie oświetleniem, kierunkowskazy, dźwignia wielofunkcyjna, sterowanie silnikiem, zapłon |
| 206 | 5A | Oświetlenie tablicy rejestracyjnej |
| 207 | 10 A | Modułowa poduszka powietrzna |
| 208 | 10 A | Oświetlenie zestawu wskaźników |
| 209 | 15A | Światła boczne |
| 210 | 15A | Obrotomierz, zegar |
| 211 | 30A | Silnik dmuchawy tylnej nagrzewnicy |
| 212 | 10 A | Zapalniczka |
| 213 | 10 A | Klimatyzacja tylna |
| 214 | 15A | Oświetlenie wnętrza, lusterka elektryczne |
| 215 | 20A | Podgrzewana szyba przednia, podgrzewane fotele przednie, ogrzewanie postojowe |
| 216 | 20A | Pomocnicze gniazdo zasilania |
| 217 | 15A | Podgrzewana szyba tylna, podgrzewane lusterka zewnętrzne |
| 218 | – | Nieużywany |
| 219 | 30A | Okna elektryczne |
| 220 | 20A | Podgrzewana tylna szyba |
| 221 | 15A | Włącznik światła hamowania |
| 222 | 15A | Radio |
| 223 | 30A | Silnik dmuchawy nagrzewnicy |
| 224 | 20A | Przełącznik reflektorów |
| 225 | 15A | Klimatyzator |
| 226 | 20A | Światła awaryjne, migające światła |
| 227 | 5A | Radio, ABS |
| Bezpieczniki pomocnicze (wspornik za zestawem wskaźników) | ||
| 230 | 15A | Centralny zamek, system alarmowy |
| 231 | 15A | Centralny zamek, system alarmowy |
| Przekaźnik | ||
| R1 | Zapłon | |
| R2 | Wycieraczka |
Reklamy reklamowe
Skrzynka przekaźników (podwozie kabiny bez parkingu)
| Nie. | Przekaźnik |
|---|---|
| R1 | Oświetlenie wewnętrzne |
| R2 | Ogrzewanie przedniej szyby (po prawej) |
| R3 | Odmgławiacz tylnej szyby |
| R4 | Ogrzewanie przedniej szyby (po lewej) |
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Schemat skrzynki bezpieczników
Reklamy reklamowe
Rozmieszczenie bezpieczników w komorze silnika
| Nie. | Wzmacniacz | Opis |
|---|---|---|
| jeden | 5A | Ręczna skrzynia biegów z automatyczną zmianą |
| 2 | – | Nieużywany |
| 3 | 20A | Światła do jazdy dziennej, światła mijania |
| 4 | 5A | Czujnik napięcia akumulatora (silniki wysokoprężne) |
| pięć | 20A | Wyłącznik odcięcia paliwa |
| 6 | 30A | Sprzęt holowniczy |
| 7 | 15A | trąbić |
| osiem | 20A | abs |
| dziewięć | 20A | Główna wiązka |
| dziesięć | 10 A | Klimatyzator |
| jedenaście | 20A | Spryskiwacz szyby przedniej, spryskiwacz szyby tylnej |
| 12 | – | Nieużywany |
| 13 | 30A | Dźwignia wielofunkcyjna, wycieraczki |
| czternaście | 15A | Światło cofania |
| piętnaście | 5A | Moduł układu immobilizera silnika |
| szesnaście | 5A | Elektroniczne sterowanie silnikiem |
| 17 | 30A | Sprzęt holowniczy |
| 18 | – | Nieużywany |
| dziewiętnaście | 5A | Ręczna skrzynia biegów z automatyczną zmianą |
| dwadzieścia | 15A | Ręczna skrzynia biegów z automatyczną zmianą |
| 21 | 20A | Zarządzanie silnikiem |
| 22 | 20A | Pompa paliwowa |
| 23 | 10 A | Światła mijania, prawa strona |
| 24 | 10 A | Reflektory świateł mijania, lewa strona |
| 101 | 40A | abs |
| 102 | 40A | Podgrzewana przednia szyba lewa strona |
| 103 | 50A | Główne zasilanie instalacji elektrycznej |
| 104 | 50A | Główne zasilanie instalacji elektrycznej |
| 105 | 40A | Wentylator chłodzący silnik (silniki 2,0 Diesel i 2,3 DOHC) |
| 106 | 30A | Zapłon |
| 107 | 30A | Zapłon |
| 108 | – | Nieużywany |
| 109 | 40A | Wentylator chłodzący silnik (silniki 2,0 Diesel i 2,3 DOHC) |
| 110 | 40A | Podgrzewana przednia szyba, prawa strona |
| 111 | 30A | Zapłon |
| 112 | – | Nieużywany |
| 113 | 40A | Ręczna skrzynia biegów z automatyczną zmianą |
| 114 -122 | – | Nieużywany |
| Przekaźnik | ||
| R1 | Wejście | |
| R2 | Świeca żarowa | |
| R3 | trąbić | |
| R4 | Czerwone światła | |
| R5 | Wskaźnik naładowania baterii | |
| R6 | Reflektory | |
| R7 | Zarządzanie silnikiem | |
| R8 | Kontrola lampy | |
| R9 | Pompa paliwowa | |
| R10 | Klimatyzacja | |
| R11 | Pompa paliwowa | |
| R12 | Wentylator elektryczny 1 | |
| R13 | Główny zapłon |
Skrzynka przekaźnikowa
| Nie. | Przekaźnik |
|---|---|
| R1 | System ładowania |
| R2 | Kierunkowskaz (prawy), przyczepa |
| R3 | Nieużywany |
| R4 | Wskaźnik (lewy), przyczepa |
| R5 | Wentylator elektryczny 2 |
| R6 | Aktywny kompresor zawieszenia |
