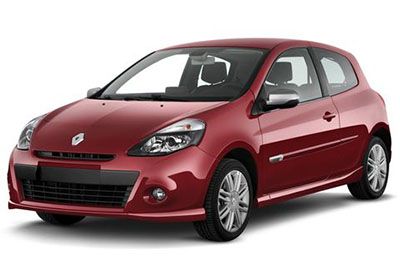

W tym artykule rozważymy trzecią generację Renault Clio, produkowanego od 2005 do 2014 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Renault Clio III 2006, 2007, 2008, 2009, 2010, 2011 i 2012 , uzyskaj informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (układ bezpieczników) i przekaźnika.
Contents
Układ bezpieczników Renault Clio III 2006-2012
Bezpiecznik zapalniczki (gniazdo zasilania) Renault Clio III to bezpiecznik F9 w skrzynce bezpieczników deski rozdzielczej.
Lokalizacja skrzynki bezpieczników
Komora silnika
Przedział pasażerski
W zależności od pojazdu, otwórz pokrywę po prawej stronie kierownicy lub schowka.
Aby zidentyfikować bezpieczniki, patrz naklejka z przyporządkowaniem bezpieczników.
Reklamy reklamowe
Schematy skrzynek bezpieczników
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej
| Nie. | Opis | |
|---|---|---|
| jeden | Przekaźnik głównych obwodów zapłonowych 1 | |
| F1 | 30A | Kierunkowskazy (bez systemu dostępu bezkluczykowego) |
| F1 | 15A | Silnik wycieraczki tylnej (z systemem dostępu bezkluczykowego) |
| F2 | 15A | Moduł sterowania AC, wyposażenie pomocnicze, tablica przyrządów |
| F3 | 7,5A | Moduł sterujący do lusterek zewnętrznych, lamp wewnętrznych, lamp lusterek kosmetycznych |
| F4 | 15A | Złącze łącza danych (DLC), klaksony |
| F5 | – 10A |
Nieużywane (z systemem bezkluczykowego dostępu) Oświetlenie schowka, oświetlenie przestrzeni ładunkowej (bez systemu bezkluczykowego dostępu) |
| F6 | 25A | Centralny zamek, elektryczny silnik szyby, sterownik |
| F7 | – 25A |
Nieużywane (z systemem bezkluczykowego otwierania) Podwójny przełącznik szyb, drzwi kierowcy (bez systemu bezkluczykowego otwierania) |
| F8 | 10 A | Moduł sterujący ABS |
| F9 | 15A | Zapalniczka |
| F10 | 20A | Moduł sterowania silnikiem wentylatora klimatyzacji/nagrzewnicy (ręczna regulacja temperatury) |
| F11 | 20A | Moduł sterowania silnikiem wentylatora AC / nagrzewnicy (automatyczna kontrola temperatury) |
| F12 | 15A | Moduł sterujący klimatyzacji, panel sterowania funkcją klimatyzacji / ogrzewania, klakson systemu alarmowego, zespół audio, skrzynka bezpieczników / płyta przekaźników, deska rozdzielcza 2 6/7 przekaźników, podgrzewane siedzenia, wielofunkcyjny moduł sterujący, pompa spryskiwacza szyby tylnej, moduł sterujący funkcją kierownicy, telefoniczny moduł sterujący, pompa spryskiwacza szyby, |
| F13 | 10 A | Przełącznik położenia pedału hamulca (BPP), skrzynka bezpieczników / płyta przekaźnika, deska rozdzielcza 2-przekaźnik 3 |
| F14 | – 5A |
Nieużywane (z systemem bezkluczykowego dostępu) Czujnik światła, moduł sterowania lusterkami, oświetlenie wewnętrzne, czujnik deszczu, oświetlenie lusterka kosmetycznego, wycieraczka (bez systemu bezkluczykowego dostępu) |
| F15 | – 20A |
Nieużywane (z systemem bezkluczykowego dostępu) Silnik wycieraczki tylnej (bez systemu bezkluczykowego otwierania) |
| F 16 | 30A 15A |
Kierunkowskazy (z systemem dostępu bezkluczykowego) Moduł sterujący immobilizera (bez systemu dostępu bezkluczykowego) |
| F17 | 30A | Centralny zamek |
| F18 | 15A | Moduł sterowania lusterkami zewnętrznymi, oświetleniem wnętrza, lampkami lusterek kosmetycznych (z systemem otwierania pojazdu bez kluczyka ) Wielofunkcyjny moduł sterujący (bez systemu otwierania pojazdu bez kluczyka) |
| F19 | 5A | Wentylator czujnika temperatury samochodu |
| F20 | 25A | Elektryczny silnik szyby pasażera |
| F21 | Dioda tylnej szyby elektrycznej |
Reklamy reklamowe
Bezpieczniki odcinające do użytku publicznego
Bezpieczniki odcinające do użytku publicznego
| Nie. | A | Opis |
|---|---|---|
| jeden | Elektryczny przekaźnik szyb, kierowca | |
| 2 | – | |
| 3 | Przekaźnik światła hamowania | |
| 4 | – | |
| pięć | – | |
| 6 | Elektryczny przekaźnik szyb – tył 1 | |
| 7 | Elektryczny przekaźnik szyb – tył 2 | |
| F1 | – | |
| F2 | 20A | Podgrzewane siedzenia |
| F3 | 15A | Szyberdach |
| F4 | 25A | Tylne elektryczne szyby |
| F5 | – | |
| F6 | – |
Komora silnika
Reklamy reklamowe
Przyporządkowanie bezpieczników i przekaźników w komorze silnika
| Nie. | Wzmacniacz | Opis |
|---|---|---|
| jeden | Podgrzewany przekaźnik tylnej szyby | |
| 2 | Przekaźnik sterujący silnika (EC) – z wyjątkiem K9K764 | |
| 3 | Przekaźnik świateł mijania | |
| 4 | Przekaźnik światła przeciwmgielnego | |
| pięć | Przekaźnik rozrusznika | |
| 6 | – | |
| 7 | Przekaźnik silnika dmuchawy chłodziwa silnika, wysoka prędkość 1 | |
| osiem | Przekaźnik silnika dmuchawy chłodziwa silnika, niska prędkość2 | |
| dziewięć | Przekaźnik głównych obwodów zapłonowych2 | |
| F1 | 25A | Moduł sterujący ABS |
| F2 | – | |
| F3 | 10 A | Prawe światło drogowe |
| F4 | 10 A | Światła drogowe, lewe |
| F5 | 10 A | Moduł sterujący klimatyzacji, centralny zamek, selektor tempomatu, silnik szyby elektrycznej, tylna prawa, system ABS/ESP, wyświetlacz wielofunkcyjny, światła pozycyjne prawe, światła tylne prawe |
| F6 | 10 A | Zespół audio, centralny zamek, zapalniczka, przełącznik regulacji lusterek zewnętrznych, podwójny przełącznik szyb elektrycznych, drzwi kierowcy, silnik szyby tylnej lewej lewej, przełącznik szyby elektrycznej, drzwi pasażera, reflektory modułu sterującego układu kierowniczego, oświetlenie tablicy rejestracyjnej, pomoc w parkowaniu, lewe światła boczne , lewe tylne światła, system kontroli trakcji (TCS) |
| F7 | 15 lat | Pomocniczy przekaźnik grzałki 1/2, przełącznik rewersu tempomatu, złącze łącza danych (DLC), elektryczne wspomaganie kierownicy, moduł sterujący reflektorem wyładowczym, wielofunkcyjny moduł sterujący, przełącznik wyboru trybu skrzyni biegów, lampka kontrolna wyboru skrzyni biegów, moduł sterujący monitora ciśnienia w oponach |
| F8 | 20A | Silnik wycieraczek |
| F9 | 15A | Silnik regulacji reflektorów, prawy, światła mijania, prawy |
| F10 | 15A | Silnik regulacji reflektorów, lewy, mijania, lewy |
| F11 | 10 A | sprzęgło sprężarki klimatyzacji |
| F12 | – | – |
| F13 | 25A | Elektromagnes rozrusznika |
| F14 | 20 lat | Moduł sterowania skrzynią biegów (TCM) |
| F15 | – | – |
| F 16 | 15A | Podgrzewana tylna szyba |
| F17 | 15A | Przekaźnik pompy spryskiwacza reflektorów |
| F18 | 5 lat | Moduł sterowania skrzynią biegów (TCM) |
| F19 | – | – |
| F20 | 10 A | Światła cofania |
| F21 | 20A | Cewki zapłonowe |
| F22 | 20 lat | Moduł sterujący silnika (ECM) |
| F23 | 10 A | Moduł sterujący dodatkowego systemu przytrzymującego (SRS) |
| F24 | 10 A | Moduł sterujący silnika (ECM), elektromagnes blokady kolumny kierownicy — z systemem dostępu bezkluczykowego |
| F25 | 20A | Przednie światła przeciwmgielne |
Reklamy reklamowe
Skrzynka bezpieczników zasilania
Skrzynka bezpieczników zasilania
| Nie. | A | Opis |
|---|---|---|
| jeden | Przekaźnik pompy spryskiwacza reflektorów 1 | |
| 2 | Przekaźnik pompy spryskiwacza reflektorów 2 | |
| 3 | Przekaźnik reflektorów wyładowczych | |
| F1 | 30A | Przekaźnik sterujący silnika (CE) – K9K764 |
| F2 | 30A | Przekaźnik pompy skrzyni biegów – D4F764 (mechaniczna sekwencyjna skrzynia biegów) |
| F3 | 30A | Silnik dmuchawy chłodziwa silnika-K9K766, D4F764 (sekwencyjna mechaniczna skrzynia biegów) |
| F4 | 30A | Silnik dmuchawy chłodziwa silnika -K4M, K4J, D4F (MT) |
| F5 | 50A | Skrzynka bezpieczników / płytka przekaźnika, deska rozdzielcza 2 bezpieczniki F2-F4 |
| F6 | 80A | Grzałka pomocnicza 1/2 |
| F7 | – | |
| F8 | 50A | Moduł sterujący ABS |
| F9 | – | |
| F10 | – | |
| F11 | – | |
| F12 | 10 A | Przekaźnik reflektora wyładowania gazowego |
Główne bezpieczniki Main
| Nie. | Wzmacniacz | Opis |
|---|---|---|
| F1 | 350A | Skrzynka bezpieczników/płyta przekaźników, komora silnika 2 bezpieczniki F2-F8, skrzynka bezpieczników/płyta przekaźników, komora silnika 3 bezpieczniki F2/F3 |
| F2 | 70A | Skrzynka bezpieczników/płyta przekaźnika, deska rozdzielcza 1 -bezpiecznik F16-F18, skrzynka bezpieczników/płyta przekaźnika, komora silnika 2 bezpieczniki F1 |
| F3 | 60A | Elektryczne wspomaganie kierownicy |
| F4 | 70A | Skrzynka bezpieczników / płyta przekaźnika, przód 1 – bezpieczniki F1-F6 / F20, przekaźnik 1 |
| F5 | 60A | Wielofunkcyjny moduł sterujący |
