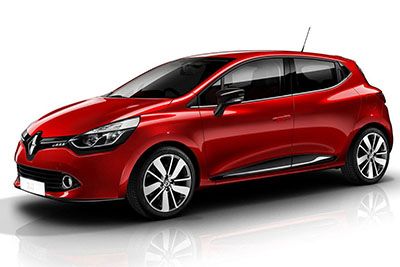

W tym artykule rozważymy czwartą generację Renault Clio, produkowaną od 2012 do 2019 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Renault Clio IV 2015, 2016, 2017 i 2018 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników).
Układ bezpieczników Renault Clio IV 2013-2019
Bezpiecznik zapalniczki (gniazdo zasilania) w Renault Clio IV to bezpiecznik nr 17 w skrzynce bezpieczników w desce rozdzielczej.
Lokalizacja skrzynki bezpieczników
Komora silnika
Przedział pasażerski
Skrzynka bezpieczników znajduje się za pokrywą na desce rozdzielczej po stronie kierowcy.
Reklamy reklamowe
Schemat skrzynki bezpieczników
Przydział bezpieczników
| Nazwa | Przydział |
|---|---|
| jeden | Wycieraczka przednia, elementy sterujące na kierownicy |
| 2 | Lewe przednie światła do jazdy dziennej, prawe boczne światła do jazdy dziennej, lewe światło drogowe, prawe światło mijania, przednie światła przeciwmgielne |
| 3 | Oświetlenie wnętrza, oświetlenie tablicy rejestracyjnej, światła przeciwmgielne |
| 4 | Światła pozycyjne prawe, światła pozycyjne tylne |
| pięć | Światła pozycyjne lewe, światła pozycyjne przednie |
| 6 | Reflektory świateł mijania, przednie prawe światło do jazdy dziennej, lewe światła pozycyjne, prawy reflektor świateł drogowych |
| 7 | Lewe światło mijania |
| osiem | Prawe światło drogowe |
| dziewięć | Lewy reflektor świateł drogowych, elementy sterujące pod kolumną kierownicy |
| dziesięć | Sterowanie na kierownicy, ogranicznik prędkości / tempomat, wewnętrzne lusterko wsteczne, moduł ostrzegający o pasach bezpieczeństwa, radar cofania, ogrzewanie postojowe, elektryczna regulacja wiązki reflektorów, odszranianie tylnej szyby |
| jedenaście | Centralny zamek drzwi, czujnik deszczu i światła, czujnik kąta kierownicy, przycisk uruchamiania pojazdu, elektryczne szyby tylne |
| 12 | Oświetlenie zewnętrzne, oświetlenie bagażnika, klimatyzacja, elektryczne szyby |
| 13 | ABS-ESC, włącznik hamulca |
| czternaście | Elementy sterujące kolumny kierownicy, przełącznik hamulca |
| piętnaście | trąbić |
| szesnaście | Tylne światła przeciwmgielne |
| 17 | Zapalniczka |
| 18 | Radio i multimedia, gniazdo diagnostyczne |
| dziewiętnaście | Wspomaganie kierownicy |
| dwadzieścia | LPG |
| 21 | Poduszka powietrzna, elektryczna blokada kolumny kierownicy |
| 22 | Wtrysk, rozruch, pompa paliwa |
| 23 | Przełącznik hamulca, wycieraczka tylnej szyby, komputer przedziału pasażerskiego |
| 24 | Światła włączone przez cały dzień |
| 25 | Elektryczna regulacja reflektorów, tylna szyba, ogrzewanie, pomoc w parkowaniu, tempomat, radio, podgrzewane siedzenie, ostrzeżenie o pasach bezpieczeństwa |
| 26 | Automatyczna skrzynia biegów |
| 27 | Światła cofania, wycieraczka tylnej szyby, komputer przedziału pasażerskiego, automatyczna skrzynia biegów |
| 28 | Panel |
| 29 | Sterowanie na kierownicy, Alarm |
| trzydzieści | Klimatyzacja, sterowanie pod kolumną kierownicy, kalkulator energii |
| 31 | Wycieraczki przedniej szyby, tylne światła cofania, kalkulator energii |
| 32 | Centralny zamek drzwi |
| 33 | Światła kierunkowskazów |
| 34 | Kalkulator wnętrza, dostęp bez użycia rąk |
| 35 | oświetlenie wnętrza, elektryczne szyby, klimatyzacja, elektryczne lusterka zewnętrzne, światła hamowania, ABS, jednostka sterująca kabiny pasażerskiej |
| 36 (w zestawie) | Gniazdo zaczepu |
| 37 (w zestawie) | Podgrzewane siedzenia |
| 38 (w zestawie) | ogrzewana tylna szyba |
| 39 (i w zestawie) | Elektryczne lusterko wsteczne |
