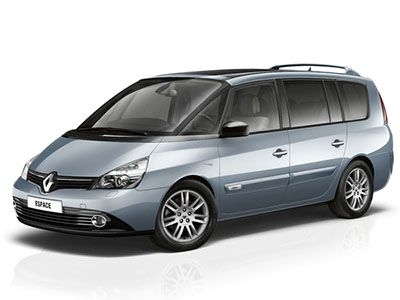

W tym artykule rozważamy czwartą generację Renault Espace, produkowanego od 2002 do 2014 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Renault Espace IV 2003, 2004, 2005, 2006, 2010, 2011 i 2012 , uzyskasz informacje o lokalizacji panele bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (układ bezpieczników) i przekaźnika.
Układ bezpieczników Renault Espace IV 2003-2014
Bezpieczniki zapalniczki Renault Espace IV (gniazdo zasilania) to bezpieczniki F23 (gniazdo akcesoriów konsoli) i F24 (zapalniczka) w skrzynce bezpieczników deski rozdzielczej (2003-2006).
Przedział pasażerski
Otwórz pokrywę 1, a następnie podnieś klapkę 2. Sprawdź tabliczkę z przypisaniem bezpieczników pod klapką 2, aby zidentyfikować bezpieczniki.
Bezpiecznik odcinający konsumenta
Znajduje się pod klapą, pomiędzy przednimi siedzeniami.
Skrzynka bezpieczników w komorze silnika
Główne bezpieczniki
Znajduje się na baterii.
2003, 2004, 2005, 2006
Przedział pasażerski
Reklamy reklamowe
Przyporządkowanie bezpieczników w przedziale pasażerskim
| Nie. | Wzmacniacz | Opis |
|---|---|---|
| F1 | – | Nieużywany |
| F2 | dziesięć | Zasilanie UCH – Czytnik kart – Przycisk start – Automatyczny hamulec postojowy |
| F3 | dziesięć | Syntezator mowy – Regulacja wiązki lamp ksenonowych – Tablice przyrządów – Dysze odmgławiające – Pokrętło regulacji reflektorów |
| F4 | dwadzieścia | Światła cofania – Ogrzewanie i klimatyzacja – Wspomaganie parkowania – + Sygnał alarmowy po zapłonie – Przełącznik sterowania światłami – Czujnik deszczu – Elektrochromatyczne lusterka zewnętrzne – Sprężarka klimatyzacji – Sygnał silnika wycieraczek |
| F5 | piętnaście | Czasowe oświetlenie wnętrza |
| F6 | dwadzieścia | Światła hamowania – Dźwignia wycieraczek – Gniazdo diagnostyczne – Lampka ostrzegawcza bezpieczeństwa dzieci – Lampka ostrzegawcza tylnego elektrycznego zamka – Oświetlenie przełącznika podnośnika szyb – Tempomat – Podłączenie zestawu głośnomówiącego |
| F7 | piętnaście | Lewe światło mijania – Sterownik lamp ksenonowych – Silnik regulacji wiązki |
| F8 | 7,5 | Światło po prawej stronie |
| F9 | piętnaście | Światła awaryjne i kierunkowskazy |
| F10 | dziesięć | System komunikacji – Radio – Pamięć pozycji jazdy – Przekaźnik fotela – Zasilanie tylnej szyby |
| F11 | trzydzieści | Syntezator mowy – Deska rozdzielcza – Przednie światła przeciwmgielne – Klimatyzacja |
| F12 | pięć | Poduszki powietrzne i napinacze |
| F13 | pięć | Kalkulator ABS – Elektroniczny Program Stabilności |
| F14 | piętnaście | Alarm dźwiękowy (sygnał dźwiękowy) |
| F15 | trzydzieści | Przednia szyba po stronie kierowcy — elektryczne lusterka zewnętrzne |
| F 16 | trzydzieści | Elektryczna szyba pasażera |
| F17 | dziesięć | Tylne światła przeciwmgielne |
| F18 | dziesięć | Podgrzewane lusterka zewnętrzne |
| F19 | piętnaście | Prawe światło mijania |
| F20 | 7,5 | Lewe światło pozycyjne – Ściemniacz oświetlenia i schowek na rękawiczki – Oświetlenie tablicy rejestracyjnej – Oświetlenie zapalniczki – Oświetlenie przełączników z wyjątkiem drzwi i świateł awaryjnych – Oświetlenie sterowania hamulcem postojowym |
| F21 | trzydzieści | Światła drogowe i wycieraczka tylna |
| F22 | trzydzieści | Centralny zamek drzwi |
| F23 | piętnaście | Gniazda akcesoriów konsoli |
| F24 | piętnaście | Zapalniczka |
| F25 | dziesięć | Blokada kolumny kierownicy, zasilanie przekaźnika podgrzewanego tylnego ekranu |
Reklamy reklamowe
Przekaźnik
| Nie. | Przekaźnik |
|---|---|
| R2 | ogrzewana tylna szyba |
| R7 | Przednie światła przeciwmgielne |
| R9 | Wycieraczka |
| R10 | Wycieraczka |
| R11 | Szyba tylna – Światła cofania |
| R12 | Zamek |
| R13 | Zamek |
| R18 | Czasowe oświetlenie wnętrza |
| R19 | Płyta przekaźnika |
| R21 | Początek wyciszania |
| R22 | UCH – + po zapłonie |
| R23 | Akcesoria, radio doposażone – Elektrycznie sterowana szyba tylna |
| Manewrowy | |
| SH1 | Tylna szyba elektryczna |
| SH2 | Elektryczna szyba przednia |
| SH3 | Światła włączone przez cały dzień |
| SH4 | Światła włączone przez cały dzień |
Bezpiecznik odcinający konsumenta
Bezpiecznik odcinający odbiornik (20 A): Gniazdo diagnostyczne – Radio – Komputer wspomagania pamięci fotela – Zespół temperatury zewnętrznej zegara – Komputer wspomagania nawigacji – Centralna jednostka komunikacyjna – Złącze alarmowe – Odbiornik ciśnienia pneumatycznego
Komora silnika
Przyporządkowanie bezpieczników i przekaźników w komorze silnika
| Nie. | Wzmacniacz | Opis |
|---|---|---|
| F26 | trzydzieści | Gniazdo przyczepy kempingowej |
| F27 | trzydzieści | Szyberdach |
| F28 | trzydzieści | Lewa tylna szyba elektryczna |
| F29 | trzydzieści | Prawe tylne szyby elektryczne |
| F30 | pięć | Czujnik kąta kierownicy |
| F31 | trzydzieści | Zasłona szyberdachu |
| F32 | – | Nieużywany |
| F33 | – | Nieużywany |
| F34 | piętnaście | Zasilanie fotela kierowcy |
| F35 | dwadzieścia | Podgrzewane fotele kierowcy i pasażera |
| F36 | dwadzieścia | Elektryczny fotel kierowcy |
| F37 | dwadzieścia | elektryczny fotel pasażera |
| Przekaźnik | ||
| R3 | Zasilanie siedzenia | |
| R4 | Światło pozycyjne do świateł do jazdy dziennej | |
| R5 | Światła mijania do świateł do jazdy dziennej | |
| R6 | Pompa spryskiwacza reflektorów | |
| R7 | Wyłączanie świateł hamowania | |
| R17 | Klimatyzator | |
| R20 | Szkło elektryczne |
2010, 2011, 2012
Reklamy reklamowe
Twój wzór może się różnić.
Rozmieszczenie bezpieczników w tablicy rozdzielczej
