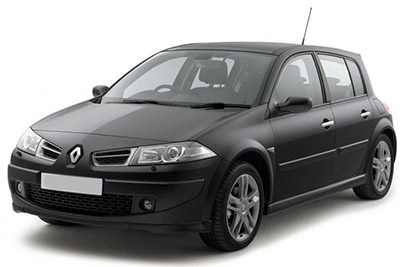

W tym artykule rozważymy drugą generację Renault Megane, produkowaną od 2002 do 2009 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Renault Megane II 2003, 2004, 2005, 2006, 2007, 2008 i 2009 , uzyskaj informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (układ bezpieczników) i przekaźnika.
Contents
Układ bezpieczników Renault Megane II 2003-2009
Bezpiecznik zapalniczki (gniazdo) Renault Megane II to bezpiecznik „V” w skrzynce bezpieczników na tablicy rozdzielczej.
Wewnętrzna skrzynka bezpieczników
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników znajduje się poniżej i po lewej stronie kierownicy, za panelem.
Schemat skrzynki bezpieczników
Reklamy reklamowe
Przyporządkowanie bezpieczników w przedziale pasażerskim
| Nie. | A | Opis |
|---|---|---|
| C | trzydzieści | Wentylacja wewnętrzna |
| D | 30/40 | Tylne szyby lub elektryczny przekaźnik szyb |
| ORAZ | dwadzieścia | K84 i L84: Elektryczny szyberdach |
| ORAZ | 40 | E84: Przekaźnik jednostki hydraulicznej szyberdachu |
| F | dziesięć | Komputer ABS lub elektroniczny program stabilności |
| g | piętnaście | Radio – wyświetlacz wielofunkcyjny – przekaźnik pompy spryskiwaczy reflektorów – przekaźnik pompy spryskiwaczy reflektorów 2 – zapalniczka pierwszego rzędu (w K84 i L84) – podgrzewany fotel kierowcy i pasażera – dwukierunkowa szyba i pompa spryskiwacza tylnej szyby – przekaźnik podgrzewacza oleju napędowego – panel sterowania klimatyzacją – klimatyzacja komputerowa – wysuwany komputer hardtop (na E84) – czujnik sprzężenia zwrotnego (na E84) – lusterko wsteczne wewnętrzne (na E84) – Centralna komunikacja – Centralny alarm |
| h | piętnaście | Światła stopu |
| K | – | Nieczynny |
| TEN | 25 | Elektrycznie sterowana szyba kierowcy |
| m | 25 | Elektryczna szyba pasażera – elektryczny przekaźnik szyb |
| n | dwadzieścia | Wyłącznik konsumencki: deska rozdzielcza, radio, ekran wielofunkcyjny, przełącznik lusterek elektrycznych, centrum alarmowe |
| O | piętnaście | Główny klakson elektromagnetyczny – gniazdo diagnostyczne – przekaźnik pompy spryskiwaczy reflektorów – przekaźnik pompy spryskiwaczy reflektorów 2 – komputer wysuwanego twardego dachu (w E84) – sterowanie instruktora szkoły jazdy |
| P | piętnaście | Silnik wycieraczki tylnej szyby (w K84) |
| r | dwadzieścia | Sterownik klimatyzacji UCH – akcesoria przekaźnikowe 1 |
| S | 3 | K84 i L84: Wentylator czujnika temperatury w przedziale pasażerskim – lusterko wewnętrzne – czujnik światła i deszczu |
| T | dwadzieścia | Podgrzewany fotel pasażera i kierowcy |
| U | dwadzieścia | Elektryczne ryglowanie lub ryglowanie drzwi na klucz |
| V | piętnaście | E84: Zapalniczka do cygar |
| W | 7,5 | Podgrzewane lusterka zewnętrzne pasażera i kierowcy |
| Przekaźnik | ||
| A | 40 | Szkło elektryczne |
| b | 40 | Akcesoria 1 |
Skrzynka przekaźników przedziału pasażerskiego
Znajduje się pod deską rozdzielczą po lewej stronie zespołu wentylatora kabiny pasażerskiej
| Nie. | A | Opis |
|---|---|---|
| A | 40 | Grzałka pomocnicza 330W 1 |
| b | 70 | Grzałka pomocnicza 660W 2 |
Ten przekaźnik znajduje się na wsporniku pedału przyspieszenia
№1524 – 40A – Oświetlenie świateł hamowania sterowane przez komputer ESP
Skrzynki bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Reklamy reklamowe
Schemat skrzynki bezpieczników nr 1
Rozmieszczenie bezpieczników w skrzynce bezpieczników w komorze silnika №1
| Nie. | A | Opis |
|---|---|---|
| F3 | 25 | Elektromagnes rozrusznika |
| F4 | dziesięć | Sprzęgło sprężarki klimatyzacji |
| F5A | piętnaście | Elektryczna blokada kolumny kierownicy |
| F5C | dziesięć | Światła cofania |
| F5D | pięć | Komputer wtryskowy + APC – Elektryczna blokada kolumny kierownicy |
| F5E | pięć | Poduszka powietrzna + APC i elektryczne wspomaganie kierownicy |
| F5F | 7,5 | Wnętrze + APC: wyświetlacz dźwigni zmiany biegów – sterowanie zmianą biegów – tempomat/ogranicznik prędkości włączanie/wyłączanie – sterowanie instruktorem szkoły jazdy – bezpiecznik i zespół przekaźników przedziału pasażerskiego – pomocniczy przekaźnik ogrzewania 1 – pomocniczy przekaźnik ogrzewania 2 – gniazdo diagnostyczne – igły – wolne mikrofon radiotelefoniczny – czujnik deszczu i światła (w E84) – czujnik temperatury w przedziale pasażerskim (w E84) |
| F5F | piętnaście | Wnętrze + zasilanie zapłonu: wyświetlacz dźwigni zmiany biegów – przełącznik zmiany biegów – tempomat stop/start control – komputer monitora szkoły jazdy – bezpiecznik i przekaźnik przedziału pasażerskiego – pomocniczy przekaźnik ogrzewania 1 – pomocniczy przekaźnik ogrzewania 2 – diagnostyka gniazda – mikrofon telefonu samochodowego wolne ręce |
| F5H | pięć | Automatyczna skrzynia biegów + APC |
| F5G | dziesięć | Komputer wtrysku LPG + APC |
| F6 | trzydzieści | ogrzewana tylna szyba |
| F7A | 7,5 | Światło po prawej stronie – tempomat stop/start control – ESP stop/start control – wyświetlacz dźwigni zmiany biegów – lewy podgrzewany fotel – prawy podgrzewany fotel – przełącznik twardego dachu – jednoczesna kontrola przedniej szyby – zmiana selektora LPG lub benzyny |
| F7B | 7,5 | Światła boczne lewe – zapalniczka – światła awaryjne i przełącznik blokady drzwi – przełącznik reostatu regulacji reflektorów – panel sterowania klimatyzacją – radio – ekran wielofunkcyjny – CCU – zmieniarka CD – elektryczne sterowanie podwójnymi szybami z przodu kierowcy – elektryczne sterowanie lusterkami zewnętrznymi – tylna szyba elektryczna sterowanie blokadą – sterowanie szybą tylną kierowcy – sterowanie szybą pasażera – sterowanie szybą tylną prawą – sterowanie szybą lewą tylną |
| F8A | dziesięć | Prawa wiązka główna |
| F8B | dziesięć | Lewe światła drogowe |
| F8C | dziesięć | Prawe światło mijania – tylny czujnik wysokości – przedni czujnik wysokości – przełącznik reostatu regulacji reflektorów – silnik regulacji prawego reflektora |
| F8D | dziesięć | Lewy reflektor świateł mijania – silnik regulacji lewego reflektora |
| F8D | piętnaście | Lewy reflektor świateł mijania – silnik regulacji lewego reflektora |
| F9 | 25 | Silnik wycieraczek |
| F10 | dwadzieścia | Przednie lewe i prawe światła przeciwmgielne |
| F11 | 40 | Zespół wentylatora chłodzącego silnik |
| F13 | 25 | Komputer ABS lub elektroniczny program stabilności |
| F15 | dwadzieścia | Automatyczna skrzynia biegów + zasilanie akumulatorowe lub przekaźnik elektrozaworu gazu + zasilanie akumulatorowe |
| F 16 | dziesięć | Nieczynny |
Reklamy reklamowe
Schemat skrzynki bezpieczników nr 2
Jednostka ta znajduje się w zespole sprzęgającym silnika, pod zespołem zabezpieczającym i przełączającym.
Rozmieszczenie bezpieczników w skrzynce bezpieczników w komorze silnika №2
| Nie. | A | Opis |
|---|---|---|
| F1 | 40 | K9K724: wentylator chłodzący silnik o mocy 460 W |
| F1 | 60 | K9K732: wentylator chłodzący silnik o mocy 550 W |
| F2 | 70 | Jednostka podgrzewająca |
| F3 | dwadzieścia | F9Q: Przekaźnik podgrzewacza filtra oleju napędowego |
| F4 | 70 | Skrzynka bezpieczników i przekaźnik przedziału pasażerskiego |
| F5 | pięćdziesiąt | Komputer ABS |
| F6 | 70 | Elektryczne wspomaganie kierownicy lub Przekaźnik dodatkowego ogrzewania 2 |
| F7 | 40 | Przekaźnik grzałki dodatkowej 1 |
| F8 | 60 | Skrzynka bezpieczników i przekaźnik przedziału pasażerskiego |
| F9 | 70 | Przekaźnik dodatkowej grzałki 2 lub elektryczne wspomaganie kierownicy |
Blok bezpieczników / przekaźników w zespole sprzęgającym silnika, poniżej zespołu zabezpieczającego i przełączającego
Blok bezpieczników / przekaźników w zespole sprzęgającym silnika, poniżej zespołu zabezpieczającego i przełączającego
| Nie. | A | Opis |
|---|---|---|
| A | 25 | Pompa spryskiwacza reflektorów |
| b | 25 | Pompa spryskiwacza reflektorów 2 |
| Silnik F9Q | ||
| A | dwadzieścia | F9Q: Nagrzewnica na olej napędowy |
| b | dwadzieścia | F9Q814: Elektryczna pompa płynu chłodzącego |
| 983 | pięćdziesiąt | F9Q814: Przekaźnik zasilania komputera wtrysku |
| Silnik K9K | ||
| F1 | – | Nieczynny |
| F2 | – | Nieczynny |
| F3 | – | Nieczynny |
| F4 | piętnaście | + zasilanie przekaźnika głównego wtryskiwacza (zabezpieczenie zasilania przepływomierza) |
| 234 | 40 | K9K724: przekaźnik wentylatora chłodzenia silnika o mocy 460 W (z klimatyzacją) |
| 234 | pięćdziesiąt | K9K732: przekaźnik wentylatora chłodzącego silnik o mocy 550 W (z klimatyzacją) |
| Silnik K4M | ||
| ZA | dwadzieścia | Pompa paliwowa |
| b | dwadzieścia | Odcięcie pompy benzyny dla LPG |
| robić | dwadzieścia | Elektrozawory LPG |
| odnośnie | dwadzieścia | Zbiornik LPG |
| ja | dwadzieścia | Zawór elektromagnetyczny regulatora gazu |
| fa | – | Nieczynny |
Bezpieczniki na akumulatorze
| Nie. | ZA | Opis |
|---|---|---|
| F1 | trzydzieści | Zabezpieczony bezpiecznik i skrzynka przekaźników przedziału pasażerskiego + zasilanie akumulatorowe – UCH |
| F2 | 350 | Silniki benzynowe: + zabezpieczony akumulator rozruchowy – alternator – tablica bezpieczników zasilania – wyłącznik i skrzynka ochronna |
| F2 | 400 | Silniki Diesla: + zabezpieczony akumulator rozruchowy – alternator – karta bezpieczników zasilających – wyłącznik i skrzynka ochronna |
| F3 | trzydzieści | + zabezpieczona funkcja silnika akumulatorowego przez ochronę i skrzynkę rozdzielczą |
