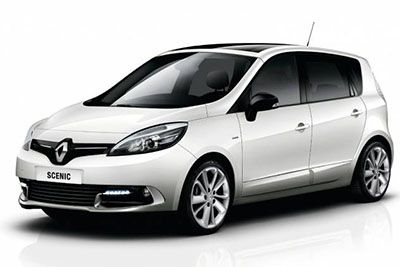

W tym artykule rozważymy trzecią generację Renault Scenic, produkowaną od 2009 do 2016 roku. Tutaj znajdziesz schematy skrzynki bezpieczników Renault Scenic III 2015 i 2016 , uzyskasz informacje o lokalizacji paneli bezpieczników we wnętrzu samochodu i dowiedz się więcej na temat przeznaczenia każdego bezpiecznika (rozmieszczenie bezpieczników).
Układ bezpieczników Renault Scenic III 2010-2016
Bezpieczniki zapalniczki Renault Scenic III (gniazdo zasilania) to bezpieczniki nr 17 (gniazdo akcesoriów bagażnika), nr 18 (gniazdo akcesoriów tylnych siedzeń) i nr 19 (gniazdo zapalniczki) w skrzynce bezpieczników panelu sterowania.
Komora silnika
Niektóre akcesoria są zabezpieczone bezpiecznikami znajdującymi się w komorze silnika w skrzynce bezpieczników C. Jednak ze względu na ich ograniczony dostęp, zalecamy wymianę bezpieczników u Autoryzowanego Dealera.
Przedział pasażerski
Pojazdy z kierownicą po lewej stronie:
Skrzynka bezpieczników znajduje się po lewej stronie kierownicy za panelem.
Pojazdy z kierownicą po prawej stronie:
Skrzynka bezpieczników znajduje się w schowku pod pokrywą.
Reklamy reklamowe
Przyporządkowanie bezpieczników w przedziale pasażerskim
| Nie. | Obwód |
|---|---|
| jeden | Elektroniczny hamulec postojowy |
| 2 | Światła stopu |
| 3 | Automatyczne blokowanie drzwi |
| 4 | Okno kierowcy |
| pięć | Deska rozdzielcza |
| 6 | Światła kierunkowskazów |
| 7 | System nawigacyjny |
| osiem | Wewnętrzne lusterko wsteczne |
| dziewięć | Wycieraczka tylnej szyby |
| 10 i 11 | Tylne elektryczne szyby |
| 12 | ABS/ESC |
| 13 | Elektryczna szyba pasażera Passenger |
| czternaście | Spryskiwacz przedniej szyby |
| piętnaście | Podgrzewane lusterka zewnętrzne |
| szesnaście | Radio |
| 17 | Gniazdo akcesoriów do bagażnika |
| 18 | Gniazdo akcesoriów tylnego siedzenia |
| dziewiętnaście | Zapalniczka |
