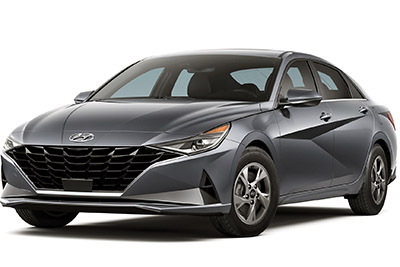

W tym artykule przyjrzymy się siódmej generacji Hyundai Elantra (CN7), dostępnym od 2021 do chwili obecnej. Tutaj znajdziesz schematy skrzynek bezpieczników Hyundai Elantra 2021 i 2022 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu, a także poznasz przeznaczenie każdego bezpiecznika (układ bezpieczników) i przekaźnika.
Contents
Układ bezpieczników Hyundai Elantra 2021-2022..
Skrzynka bezpieczników w przedziale pasażerskim
Lokalizacja skrzynki bezpieczników
Blok bezpieczników znajduje się w podparciu bocznego panelu kierowcy. Wewnątrz pokrywy skrzynki bezpieczników/przekaźników znajduje się etykieta bezpieczników/przekaźników opisująca nazwy i wartości znamionowe bezpieczników/przekaźników.
Schemat skrzynki bezpieczników
Przypisanie bezpieczników w skrzynce bezpieczników tablicy rozdzielczej (2021-2022)
| Nazwa bezpiecznika | Ocena | Obwód chroniony |
|---|---|---|
| PAMIĘĆ1 | 10 A | Zestaw wskaźników, sterownik klimatyzacji, moduł sterowania klimatyzacją, składane lusterko zewnętrzne DRV/PASS |
| PODUSZKA POWIETRZNA2 | 10 A | Moduł sterowania SRS |
| MODUŁ4 | 10 A | Jednostka wspomagająca utrzymanie pasa ruchu (LINE), przełącznik Crash Pad, IBU, jednostka wspomagająca unikanie kolizji podczas parkowania, wskaźnik dźwigni zmiany biegów A/T, przełącznik na przedniej konsoli |
| MODUŁ7 | 7,5A | Jednostka wspomagająca unikanie kolizji podczas parkowania, IAU, moduł sterowania ogrzewaniem tylnych siedzeń |
| POCZĄTEK | 7,5A | Przekaźnik alarmu włamaniowego, przełącznik zakresu mostu pędnego, PCM/ECMIBU, blok przyłączeniowy E/R (przekaźnik startowy) |
| GRUPA | 7,5A | Klaster instrumentów |
| IBU2 | 7,5A | IBU |
| A/C1 | 7,5A | Blok przyłączeniowy E/R (przekaźnik grzałki PTC, przekaźnik dmuchawy), moduł sterowania klimatyzacją, sterownik klimatyzacji |
| PIEŃ | 10 A | Zatrzask pokrywy bagażnika, przełącznik pokrywy bagażnika |
| S/GRZEJNIK FRT | 20A | Moduł sterowania podgrzewaniem przednich siedzeń |
| P/OKNO LH | 25A | Główny wyłącznik okna zasilania |
| MULTIMEDIA | 15A | Jednostka główna audio, audio-wideo i nawigacja, konwerter DC-DC |
| FCA | 10 A | Jednostka wspomagająca unikanie kolizji w przód |
| MDPS | 7,5A | Jednostka MDPS |
| MODUŁ6 | 7,5A | IBU |
| S/H EATER RR | 20A | Moduł sterowania podgrzewaniem tylnych siedzeń |
| BEZPIECZEŃSTWO P / SZYBA DRV | 25A | Bezpieczny moduł okna zasilania kierowcy |
| P/OKNO PRAWE | 25A | Przełącznik główny okna zasilania, przełącznik okna zasilania pasażera |
| PRZEŁĄCZNIK HAMULCA | 10 A | Wyłącznik świateł stopu, IBU |
| IBU1 | 15A | IBU |
| MODUŁ2 | 10 A | Blok przyłączeniowy E/R (przekaźnik gniazdka zasilania), AMP, IBU, IAU, audio, przełącznik zasilania lusterek zewnętrznych, jednostka wspomagająca unikanie kolizji podczas parkowania, konwerter DC-DC, jednostka główna A/V i nawigacyjna |
| PODUSZKA POWIETRZNA1 | 15A | Moduł sterujący SRS, czujnik wykrywania pasażerów w pasażerach |
| MODUŁ5 | 10 A | Wskaźnik dźwigni zmiany biegów A/T, przednia ładowarka bezprzewodowa, sterownik klimatyzacji, lusterko elektrochromowe, moduł sterowania klimatyzacją, jednostka główna audio, A/V i nawigacyjna, AMP, konwerter DC-DC, złącze łącza danych, podgrzewacz tylnych siedzeń Moduł sterowania, moduł sterowania podgrzewaniem przednich siedzeń |
| AMP | 25A | AMP, konwerter DC-DC |
| PODGRZEWANE LUSTERKO | 10 A | Podgrzewane lusterko zewnętrzne DRV/PAS, moduł sterowania klimatyzacją, sterownik klimatyzacji |
| ZAMEK OD DRZWI | 20A | SIŁOWNIK DRZWI DRV/PAS |
| IAU | 10 A | Jednostka BLE, IAU, moduł NFC drzwi kierowcy/pasażera |
| MODUŁ3 | 7,5A | Wyłącznik lampy stopu, IAU |
| A/BAG IND | 7,5A | Zestaw wskaźników, górna lampa konsoli |
| PRALKA | 15A | Przełącznik wielofunkcyjny |
| KARNET P/SEAT | 30A | Przełącznik ręczny fotela pasażera |
| P/SEAT DRV | 30A | Przełącznik ręczny fotela kierowcy |
| WYCIERACZKA | 10 A | PCM/ECM, IBU |
| MODUŁ 1 | 10 A | Zewnętrzny uchwyt inteligentnego kluczyka kierowcy/pasażera, przełącznik Crash Pad, przełącznik trybu sportowego, złącze łącza danych, przełącznik zagrożeń, elektromagnes kluczyka |
| SZYBERDACH | 20A | Silnik szyberdachu, złącze łącza danych |
| ŁADOWARKA USB | 15A | Przednia ładowarka USB |
| IG1 | 25A | Blok PCB (bezpieczniki – ABS3, ECU5, EOP2, TCU2) |
Ogłoszenia _
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Blok bezpieczników znajduje się w pobliżu akumulatora. Zdejmij pokrywę, naciskając kran i pociągając do góry.
Schemat skrzynki bezpieczników
Przypisanie bezpieczników w skrzynce bezpieczników komory silnika (2021-2022)
| Nazwa bezpiecznika | Wzmacniacz Ocena | Obwód chroniony |
|---|---|---|
| ALT | 150A/180A | G4NS-BEZ AMS2: Alternator, (bezpieczniki – ABS1, ABS2, EOP1, GNIAZDO ZASILANIA1) G4FP/G4NS-Wlth AMS2: Alternator, (bezpieczniki – ABS1, ABS2, EOP1, GNIAZDO ZASILANIA1) |
| MDPS1 | 80A | Jednostka MDPS |
| B+5 | 60A | Blok PCB (przekaźnik sterujący silnika, bezpiecznik -ECU3, ECU4, KLAKSON, WIPER, klimatyzacja) |
| B+1 | 60A | Blok przyłączeniowy OIOM (IPS2/IPS5/IPS6/IPS7/IPS14) |
| B+2 | 60A | Blok przyłączeniowy OIOM (IPS1/IPS4/IPS8/IPS9/IPS10) |
| B+3 | 50 A | Blok złączy ICU (bezpiecznik – TRUNK, AMP, SAFETY P/WINDOW DRV, P/SEAT DRV, P/SEAT PASS, S/HEATER FRT, S/HEATER RR, przekaźnik zatrzaskowy obciążenia długoterminowego) |
| EPB | 60A | Moduł sterujący ESC |
| GRZEJNIK PTC | 50 A | GRZEJNIK PTC |
| DMUCHACZ | 40A | DMUCHAWA, DAT |
| IG1 | 40A | Blok złącza E/R (przekaźnik PDM (IG1/ACC), wyłącznik zapłonu) |
| IG2 | 40A | Blok przyłączeniowy E/R (przekaźnik PDM (IG2), przekaźnik startowy), wyłącznik zapłonu |
| GNIAZDO ZASILANIA2 | 20A | Przednie gniazdo zasilania |
| GNIAZDO ZASILANIA3 | 20A | Nieużywany |
| WENTYLATOR CHŁODZĄCY1 | 40A | Wentylator chłodzący |
| DCT1 | 40A | Nieużywany |
| DCT2 | 40A | Nieużywany |
| TYŁ PODGRZEWANY | 40A | Podgrzewana tylna szyba |
| B+4 | 40A | Blok złączy ICU (bezpieczniki – PODUSZKA POWIETRZNA2, IBU1, PRZEŁĄCZNIK HAMULCA, ZAMEK DRZWI, IAU, MODUŁ1, DACH SZYBEKTORA, przekaźnik szyby elektrycznej) |
| AMS | 10 A | Czujnik baterii |
| TCU1 | 10 A | [DOT] TCM, [M/T] Przełącznik blokady zapłonu |
| POMPA PALIWOWA | 20A | Moduł sterujący pompy paliwa (T-GDI), silnik pompy paliwa (NU MPI AKS) |
| CVVD | 40A | Nieużywany |
| ABS1 | 40A | Moduł sterujący ABS, moduł sterujący ESC, uniwersalne złącze kontrolne |
| ABS2 | 30A | Moduł sterujący ABS, moduł sterujący ESC, uniwersalne złącze kontrolne |
| EOP1 | 30A | Elektroniczna pompa olejowa |
| GNIAZDO ZASILANIA1 | 40A | P/WYLOT FRT |
| WYCIERACZKA | 25A | Silnik wycieraczek |
| ECU4 | 15A | PCM/ECM |
| Klimatyzacja | 10 A | G4FM: Sprężarka klimatyzacji |
| KLAKSON | 15A | Klakson |
| CEWKA ZAPŁONOWA | 20A | Cewka zapłonowa #1~#4 |
| ECU3 | 15A | PCM/ECM |
| CZUJNIK3 | 10 A | Blok złącza E/R (przekaźnik pompy paliwa) |
| ECU2 | 10 A | Nieużywany |
| CZUJNIK2 | 10 A | G4NS: Zawór elektromagnetyczny o zmiennym wlocie, zawór elektromagnetyczny pompy oleju, zawór sterujący olejem nr 1/#2, zawór zamykający kanister, zawór elektromagnetyczny sterowania przedmuchem, blok PCB (przekaźnik klimatyzacji), blok złącza E/R (przekaźnik wentylatora chłodzącego 1/2 ) |
| ECU5 | 10 A | ECM/PCM, [MT] Przełącznik blokady zapłonu |
| CZUJNIK1 | 15A | Czujnik tlenu (GÓRA/DÓŁ) |
| ABS3 | 10 A | Moduł sterujący ABS, moduł sterujący ESC |
| WTRYSKIWACZ | 15A | G4FM/G4FG/G4NA: Wtryskiwacz #1~#4 |
| ECU1 | 20A | PCM/ECM |
| TCU2 | 15A | Przełącznik zakresu mostu pędnego |
