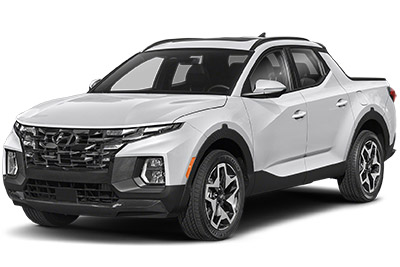

Kompaktowy pickup Hyundai Santa Cruz jest dostępny od 2021 roku do chwili obecnej. Tutaj znajdziesz schematy skrzynek bezpieczników Hyundai Santa Cruz 2021 i 2022 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz dowiesz się o przypisaniu każdego bezpiecznika (układ bezpieczników) i przekaź
Contents
Układ bezpieczników Hyundai Santa Cruz 2022
Lokalizacja skrzynki bezpieczników
Instalacja elektryczna pojazdu jest zabezpieczona bezpiecznikami przed przeciążeniem elektrycznym. Ten pojazd ma 2 panele bezpieczników, jeden umieszczony w podparciu panelu bocznego kierowcy, drugi w komorze silnika.
Skrzynka bezpieczników w przedziale pasażerskim
Blok bezpieczników znajduje się w podparciu bocznego panelu kierowcy. Zapoznaj się z etykietą po wewnętrznej stronie pokrywy panelu bezpieczników, aby zlokalizować podejrzane położenie bezpiecznika.
Skrzynka bezpieczników w komorze silnika
Blok bezpieczników znajduje się w pobliżu akumulatora. Zdejmij pokrywę panelu bezpieczników, naciskając kran i pociągając do góry.
Ogłoszenia _
Schematy skrzynki bezpieczników
2021, 2022
Schemat panelu bezpieczników tablicy rozdzielczej
Przyporządkowanie bezpieczników w skrzynce bezpieczników tablicy rozdzielczej (2021-2022)
| Nazwa | Ocena | Obwód chroniony |
|---|---|---|
| SZYBEKTOR 1 | 20A | Sterownik silnika szyberdachu |
| IBU 1 | 7,5A | IBU |
| M0DULE 6 | 10 A | Przełącznik konsoli, przełącznik górnej konsoli, wskaźnik dźwigni zmiany biegów A/T |
| M0DULE 5 | 10 A | AMP, przełącznik sterowania klimatyzacją, moduł sterowania klimatyzacją, lusterko elektrochromowe, złącze łącza danych, jednostka główna audio, audio-wideo i nawigacja, przednia ładowarka bezprzewodowa, moduł sterowania przednią wentylacją fotela, moduł sterowania ogrzewaniem przednich foteli |
| GRUPA | 7,5A | Klaster instrumentów |
| IBU 2 | 10 A | IBU, wyłącznik zapłonu, IAU, jednostka BLE |
| PODUSZKA POWIETRZNA 2 | 10 A | Moduł sterowania SRS |
| Klimatyzacja | 7,5A | Moduł sterowania klimatyzacją, przełącznik sterowania klimatyzacją, blok złącza E/R (przekaźnik nagrzewnicy PTC) |
| S/NAGRZEWNICA DRV/PASS |
20A | Moduł sterowania przednich foteli wentylacyjnych, moduł sterowania podgrzewaniem przednich foteli |
| CARGO LP | 10 A | Wysoka lampa stop, lampa przy łóżku montowana z boku LH/RH |
| A/BAG IND | 7,5A | Zestaw wskaźników, górna lampa konsoli |
| OTWARTA KLAPA TYLNA | 10 A | Przekaźnik tylnej klapy |
| PRALKA | 15A | Przełącznik wielofunkcyjny |
| BEZPIECZEŃSTWO P/OKNO PRAWE | 25A | Moduł szyby bezpieczeństwa pasażera |
| P/OKNO LH | 25A | Główny wyłącznik okna zasilania |
| BEZPIECZEŃSTWO P/OKNO LH | 25A | Bezpieczny moduł okna zasilania kierowcy |
| MODUŁ 4 | 7,5A | Wielofunkcyjna kamera przednia, przełącznik Crash Pad, WD ECM, zintegrowany system wspomagania parkowania |
| PODUSZKA POWIETRZNA 1 | 15A | Moduł sterujący SRS, czujnik wykrywania pasażerów w pasażerach |
| MODUŁ 9 | 10 A | Przełącznik zagrożeń, elektromagnes na kluczyk, przełącznik Crash Pad, złącze łącza danych, czujnik deszczu, zewnętrzny uchwyt inteligentnego kluczyka kierowcy/pasażera, przełącznik trybu sportowego, blok połączeń E/R (przekaźnik E-CVVT) |
| MODUŁ 1 | 10 A | IBU, IAU, jednostka główna audio, audio-wideo i nawigacja, klawiatura, zintegrowany system wspomagania parkowania |
| MODUŁ 8 | 7,5A | Moduł sterowania przednich foteli wentylacyjnych, moduł falownika AC, moduł sterowania podgrzewaniem przednich foteli, wylot falownika AC |
| PRZECHOWYWANIE ŁÓŻKA | 10 A | Przekaźnik przechowywania łóżka |
| P/OKNO PRAWE | 25A | Przełącznik główny okna zasilania, przełącznik okna zasilania pasażera |
| AMP | 25A | AMP |
| PAMIĘĆ | 10 A | Zestaw wskaźników, lampka nastrojowa drzwi kierowcy/pasażera, jednostka lampki nastrojowej, lampka nastrojowa Crash Pad, moduł sterowania klimatyzacją, przełącznik sterowania klimatyzacją |
| MULTIMEDIA | 25A | Jednostka główna audio, audio-wideo i nawigacja |
| ZAMEK OD DRZWI | 20A | Przekaźnik środkowego zamka drzwi, przekaźnik odblokowywania drzwi środkowych, przekaźnik odblokowujący z dwoma obrotami |
| PRZEŁĄCZNIK HAMULCA | 10 A | Wyłącznik świateł stopu, IBU |
| MODUŁ 2 | 15A | Ładowarka USB z przodu, ładowarka USB z tyłu |
| MODUŁ 7 | 7,5A | IBU, IAU |
| MDPS | 7,5A | Jednostka MDPS |
| P/SEAT DRV | 30A | Przełącznik fotela kierowcy, moduł fotela kierowcy |
| MODUŁ 3 | 7,5A | Przełącznik świateł stopu, IAU, przełącznik trybu sportowego (DCT) |
Ogłoszenia _
Schemat bloku bezpieczników komory silnika
Przyporządkowanie bezpieczników w skrzynce bezpieczników komory silnika (2021-2022)
| Nazwa | Ocena | Obwód chroniony |
|---|---|---|
| MDPS | 80A | Jednostka MDPS |
| WENTYLATOR CHŁODZĄCY 1 | 80A | G4KP: Sterownik wentylatora chłodzącego |
| WENTYLATOR CHŁODZĄCY 2 | 60A | G4KN: Kontroler wentylatora chłodzącego |
| B+2 | 60A | Blok przyłączeniowy ICU (IPS7, IPS8, IPS9, IPS10, IPS11, IPS12) |
| B+3 | 60A | Blok złączy ICU (bezpiecznik – P/SEAT DRV, SAFETY P/WINDOW RH, S/HEATER DRV/PASS, szyberdach1, MIEJSCE NA ŁÓŻKO, przekaźnik główny szyby elektrycznej) |
| E-CVVT 1 | 50A | Blok przyłączeniowy E/R (przekaźnik E-CVVT) |
| DMUCHACZ | 40A | Blok przyłączeniowy E/R (przekaźnik dmuchawy) |
| EPB1 | 40A | Moduł ESC |
| TYŁ PODGRZEWANY | 40A | Blok przyłączeniowy E/R (tylny podgrzewany przekaźnik) |
| PRZYCZEPA 1 | 30A | G4KP: Złącze przyczepy |
| B+4 | 40A | Blok przyłączeniowy ICU (bezpiecznik – ZAMEK DRZWI, LH BEZPIECZEŃSTWA/OKNO, OTWARTA KLAPA TYLNA, AMP, IBU2, AIR BAG2, CARGO LP, PRZEŁĄCZNIK HAMULCOWY, MODUŁ 9, przekaźnik zatrzaskowy obciążenia długoterminowego) |
| EPB 2 | 60A | Moduł ESC |
| POMPA PALIWOWA | 20A | Blok złącza E/R (przekaźnik pompy paliwa) |
| 4WD | 20A | AWD ECM |
| PRZYCZEPA 2 | 30A | G4KN: Kontroler przyczepy |
| AMS | 10 A | Czujnik baterii |
| PRZYCZEPA 3 | 30A | G4KN: Złącze przyczepy |
| ECU2 | 15A | PCM/ECM |
| POMPA PRÓŻNIOWA 1 | 20A | G4KP: Blok złącza E/R (przekaźnik pompy próżniowej) |
| TCU1 | 15A | G4KN: PCM |
| ŚWIATŁO DACHOWE FRT | 15A | Akcesoria włącznik światła |
| E-CVVT 2 | 20A | G4KP: ECM |
| PODGRZEWANE LUSTERKO | 10 A | Blok przyłączeniowy E/R (tylny podgrzewany przekaźnik), lusterko zewnętrzne zasilania kierowcy/pasażera |
| POMPA PRÓŻNIOWA 2 | 10 A | G4KP: Moduł ESC |
| TCU 3 | 60A | G4KP: TCM |
| EOP | 60A | G4KP: Elektroniczna pompa olejowa |
| B+1 | 50A | Blok przyłączeniowy OIOM (IPS1, IPS3, IPS4, IPS5, IPS6,) |
| GRZEJNIK PTC | 50A | Blok przyłączeniowy E/R (przekaźnik nagrzewnicy PTC) |
| FALOWNIK | 30A | Moduł falownika AC |
| ACC1 | 50A | Przekaźnik ACC |
| GŁÓWNY | 60A | Główny przekaźnik |
| WYCIERACZKA 3 | 40A | Przekaźnik przedniej wycieraczki |
| IG1 | 60A | Przekaźnik IG1 |
| IG2 | 60A | Przekaźnik IG2, blok złącza E/R (przekaźnik startowy) |
| CZUJNIK 1 | 20A | Cewka zapłonowa #1/#2/#3/#4 |
| ACC2 | 20A | Blok przyłączeniowy ICU (bezpiecznik – MODUŁ1, MODUŁ2) |
| CZUJNIK 5 | 15A | Wtryskiwacz #1/#2/#3/#4 (MPI) |
| CZUJNIK 4 | 10 A | Blok złącza E/R (przekaźnik pompy paliwa) |
| CZUJNIK 2 | 15A | Czujnik tlenu (w górę), czujnik tlenu (w dół) |
| CZUJNIK 3 | 10 A | Przekaźnik sprężarki klimatyzacji, zawór sterujący oleju (wydech), odpowiedni zawór elektromagnetyczny pompy oleju, zawór elektromagnetyczny sterowania przedmuchem, sterownik wentylatora chłodzącego, zawór zamykający kanister G4KN: zawór elektromagnetyczny zmiennego wlotu / G4KP: zawór elektromagnetyczny sterujący RCV |
| GNIAZDO ZASILANIA | 20A | Przednie gniazdo zasilania |
| Klimatyzacja | 10 A | Przekaźnik spręż. klimatyzacji |
| KLAKSON | 10 A | Przekaźnik klaksonowy |
| ECU 1 | 20A | PCM/ECM |
| WYCIERACZKA 1 | 30A | Przekaźnik przednich wycieraczek2 (niski), silnik wycieraczek przednich |
| WYCIERACZKA 2 | 7,5A | IBU |
| ECU 3 | 10 A | PCM/ECM |
| MODUŁ | 7,5A | G4KP: Blok złącza E/R (przekaźnik pompy próżniowej) |
| FCA | 10 A | Radar przedni |
| EPB3 | 10 A | Moduł ESC |
| TCU2 | 15A | G4KP: TCM |
