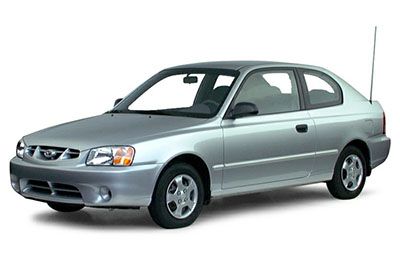

W tym artykule przyjrzymy się drugiej generacji Hyundai Accent (LC), produkowanym od 2000 do 2006 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Hyundai Accent 2000, 2001, 2002, 2003, 2004, 2005 i 2006 , uzyskaj informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (układ bezpieczników) i przekaźnika.
Contents
Rozmieszczenie bezpieczników Hyundai Accent 2000-2006
Wykorzystywane są informacje z instrukcji obsługi 2003, 2004, 2005 i 2006. Lokalizacja i funkcja bezpieczników w samochodach produkowanych w innym czasie mogą się różnić.
Bezpiecznik zapalniczki (gniazdo zasilania) Hyundai Accent to bezpiecznik nr 15 w skrzynce bezpieczników deski rozdzielczej.
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy (panel sterowania).
Pojazdy z kierownicą po lewej stronie
Pojazdy z kierownicą po prawej stronie
Komora silnika
Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).
Reklamy reklamowe
Schematy skrzynek bezpieczników
Przedział pasażerski
Przyporządkowanie bezpieczników w przedziale pasażerskim
| Nie. | KLASYFIKACJA WZMACNIACZA | CHRONIONE KOMPONENTY |
|---|---|---|
| jeden | 10 A | Ostrzeżenie o zagrożeniach, przełącznik świateł cofania, przełącznik zakresu skrzyni biegów, moduł sterowania zmianą biegów i blokada kluczyka A / T |
| 2 | 10 A | ETACM, rezystor wzbudzenia wstępnego, zestaw wskaźników, zegar pasów bezpieczeństwa |
| 3 | 10 A | Klaster instrumentów |
| 4 | 15A | Poduszka powietrzna |
| pięć | 10 A | ECM, manetka A / T, przełącznik zakresu transaxle, czujnik masowego przepływu powietrza, czujnik prędkości pojazdu, czujnik wody |
| 6 | 10 A | Elektryczne blokowanie drzwi |
| 7 | 10 A | Ostrzeżenie o niebezpieczeństwie, ETACM |
| osiem | 10 A | Światło hamowania, dźwignia zmiany biegów A/T, elektromagnes blokady klucza A/T |
| dziewięć | 20A | Odmgławiacz tylnej szyby |
| dziesięć | 10 A | Reflektor, szyba elektryczna, poziomowanie reflektorów, spryskiwacz reflektorów, ETACM, przednie światło przeciwmgielne, sterowanie dmuchawą, tylna spryskiwacz przerywany, przekaźnik filtra paliwa |
| jedenaście | 20A | Wycieraczka i spryskiwacz przedniej szyby |
| 12 | 20A | Podgrzewane siedzenie |
| 13 | 10 A | Kontrola ABS, odpowietrzanie ABS |
| czternaście | 10 A | Zegar cyfrowy, audio, kontrola zmiany biegów i moduł blokady klawiszy |
| piętnaście | 15A | Zapalniczka |
| szesnaście | 10 A | Elektryczne lusterko zewnętrzne |
| 17 | 10 A | Odmgławiacz tylnej szyby i lusterka zewnętrznego |
| 18 | 20A | Wycieraczka tylnej szyby |
Komora silnika
Dodatkowa skrzynka bezpieczników (tylko Diesel):
Reklamy reklamowe
Rozmieszczenie bezpieczników w komorze silnika
| NAZWA | KLASYFIKACJA WZMACNIACZA | CHRONIONE KOMPONENTY |
|---|---|---|
| BEZPIECZNIK: | ||
| WSZYSTKO | 120A | Obciążenie (generator) |
| BATERIA | 50A | Bezpiecznik 6, 7, 8, 9, Bezpiecznik klaksonu, Bezpiecznik lampy otoczenia |
| LAMPA | 50A | Bezpiecznik reflektora, bezpiecznik przedniego światła przeciwmgielnego, przekaźnik światła tylnego, bezpiecznik spryskiwacza H / LP |
| ECU | 20A | Przekaźnik sterujący silnika, generator, przekaźnik pompy paliwa, bezpiecznik ECU nr 3 |
| IGN | 30A | Źródło zasilania zapłonu, przekaźnik rozruchu |
| WENTYLATOR RADIOWY | 20A | Sterowanie wentylatorem chłodnicy |
| MIŁOŚNIK | 30A | Sterowanie wentylatorem |
| abs | 30A | Kontrola ABS, złącze upustowe ABS |
| abs | 30A | Kontrola ABS, złącze upustowe ABS |
| P/WDW | 30A | Okno elektryczne |
| WENTYLATOR KLIMATYZACJI | 20A | Sterowanie wentylatorem skraplacza |
| POMOC | 60A | Ogrzewanie wspomagające |
| POMOC | 30A | Ogrzewanie wspomagające |
| BLASK | 80A | Przekaźnik świecy żarowej |
| F/HTR | 30A | Ogrzewanie olejowe |
| BEZPIECZNIKI: | ||
| ECU nr 1 | 10 A | Wentylator chłodnicy, wentylator skraplacza, ECM, czujnik tlenu, zawór sterujący przedmuchem, SMATRA, przekaźnik świecy żarowej, przekaźnik nagrzewnicy, włącznik światła hamowania |
| A / Z KOMP | 10 A | Przekaźnik klimatyzacji |
| TRĄBIĆ | 10 A | Przekaźnik klaksonowy |
| KOLEJKA LH | 10 A | Światła, lewe tylne światło zespolone, światło rejestracyjne, sterowanie DRL, światło pozycyjne, przekaźnik spryskiwacza H / LP |
| PROSTY OGON | 10 A | Połączone światło tylne, prawe, światło rejestracyjne, światło pozycyjne |
| H/LP LH | 10 A | Lewy reflektor, sterowanie DRL, zestaw wskaźników |
| H/LP RH | 10 A | Prawy reflektor |
| PRZEDNIA MGŁA | 15A | Przekaźnik przednich świateł przeciwmgielnych |
| POKÓJ LP | 10 A | Zestaw przyrządów, światło dodatkowe, światło bagażnika, ETACM, DLC, ostrzeżenie o drzwiach, uniwersalne złącze sterujące |
| AUDIO | 15A | Audio, zegar cyfrowy, antena elektryczna, przełącznik klimatyzacji, przełącznik tylnego światła przeciwmgielnego |
| ECU #2 | 15A | Siłownik biegu jałowego, ECM, czujnik położenia wałka rozrządu, siłownik EGR, siłownik płytki przepustnicy |
| ECU nr 3 | 10 A | ECM |
| PODKŁADKA H / L | 25A | Silnik spryskiwacza reflektorów |
| POMPA F/CHK (E50) | Przekaźnik pompy paliwa, silnik pompy paliwa |
