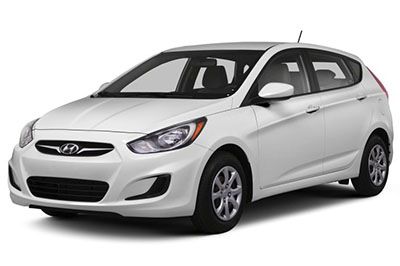

W tym artykule rozważamy czwartą generację Hyundaia Accent (RB), produkowanego od 2013 do 2017 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Hyundai Accent 2013, 2014, 2015, 2016 i 2017 , uzyskaj informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Hyundai Accent 2011-2017
Bezpieczniki zapalniczki (gniazdo zasilania) znajdują się w skrzynce bezpieczników w desce rozdzielczej (patrz bezpieczniki „POWER OUTLET” i „C / LIGHTER”).
Lokalizacja skrzynki bezpieczników
Wewnątrz osłon bezpieczników / przekaźników znajduje się etykieta bezpiecznika / przekaźnika opisująca nazwę i pojemność bezpiecznika / przekaźnika. Wszystkie opisy paneli bezpieczników w tej instrukcji mogą nie dotyczyć Twojego pojazdu.
Panel
Skrzynka bezpieczników znajduje się po stronie kierowcy na desce rozdzielczej za pokrywą.
Pojazdy z kierownicą po lewej stronie
Pojazdy z kierownicą po prawej stronie
Komora silnika
Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).
Schematy skrzynek bezpieczników
Reklamy reklamowe
2013 RHD (Wielka Brytania)
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2013 RHD)
Komora silnika
Tylko olej napędowy:
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2013 RHD)
2014, 2015
Reklamy reklamowe
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2014, 2015)
| Opis | Ocena bezpiecznika | Chroniony komponent |
|---|---|---|
| WTYCZKA | 15A | Zapalniczka i gniazdko elektryczne (gniazdo zasilania) |
| C / LŻEJSZY | 15A | Zapalniczka i gniazdko (zapalniczka) |
| CAC | 10 A | Przełącznik elektrycznego lusterka zewnętrznego |
| A/SAC IND | 10 A | Zestaw wskaźników (poduszka powietrzna IND.) |
| TORBA | 10 A | Moduł sterujący SRS, lampka kontrolna, czujnik wykrywania pasażera; |
| T / SIG | 10 A | Przełącznik zagrożenia |
| MDPS | 10 A | Moduł sterujący EPS |
| WYCIERACZKA PRZEDNIEJ SZYBY RR | 15A | Przełącznik wielofunkcyjny (wycieraczka), silnik wycieraczki tylnej |
| ZAPASOWY | 15A | Nieużywany |
| ZAPASOWY | 10 A | Nieużywany |
| PRZEDNIE ŚWIATŁA PRZECIWMGIELNE | 10 A | Przekaźnik przednich świateł przeciwmgielnych |
| DRL | 10 A | Przekaźnik DRL (światła do jazdy dziennej) |
| ZATRZYMANIE LAMPY | 15A | Wyłącznik świateł hamowania, czujnik akumulatora, przekaźnik świateł hamowania, skrzynka bezpieczników i przekaźnik E/R (przekaźnik HAC), złącze łącza danych |
| GRUPA | 10 A | Klaster instrumentów (MICOM, IND.), BCM |
| IG1 | 10 A | Przełącznik świateł hamowania, przełącznik ECO, moduł ogrzewania siedzenia kierowcy / pasażera, moduł monitorowania ciśnienia w oponach, przełącznik dźwigni zmiany biegów ATM ILL. Moduł sterujący EPS, reostat |
| abs | 10 A | Moduł sterujący ABS, moduł sterujący ESC, wyłącznik ESC, skrzynka bezpieczników i przekaźnik E/R (uniwersalne złącze kontrolne, przekaźnik HAC) |
| LAMPA B/GÓRA | 10 A | Wyłącznik światła awaryjnego |
| ECU | 10 A | ECM, PCM |
| 7 ZAPASOWE | 10 A | Nieużywany |
| 2 IG2 | 10 A | Moduł sterowania klimatyzacją, BCM, jednostka SMK, jednostka sterująca wycieraczek |
| RYZYKO | 15A | Przekaźnik zagrożenia, wyłącznik zagrożenia |
| : ZAPASOWY | 25A | Nieużywany |
| SZYBERDACH | 15A | Silnik szyberdachu |
| 3 ZAPASOWE | 10 A | Nieużywany |
| TCU | 15A | Czujnik prędkości pojazdu, przełącznik zakresu skrzyni biegów |
| ZAPASOWY | 15A | Nieużywany |
| MG2 | 10 A | Przekaźnik szyby elektrycznej, moduł klimatyzacji, zestaw wskaźników (MICOM), BCM, silnik szyberdachu, bezpiecznik E / R i skrzynka przekaźników (przekaźnik dmuchawy) |
| PRZEDNIA WYCIERACZKA | 25A | Przełącznik wielofunkcyjny (wycieraczka), silnik wycieraczki przedniej |
| ZABLOKUJ DR | 20A | Przekaźnik blokady/odblokowania drzwi, dwuobrotowy przekaźnik odblokowujący, siłownik zamka drzwi kierowcy |
| OKNO BEZPIECZEŃSTWA ELEKTRYCZNEGO | 25A | Moduł elektrycznego okna bezpieczeństwa |
| S / OGRZEWANIE | 15A | Moduł ogrzewania fotela kierowcy/pasażera |
| 5 ZAPASOWE | 10 A | Nieużywany |
| LP 1 POKÓJ | 10 A | Klaster przyrządów (IND..ILL), moduł monitorowania ciśnienia w oponach, BCM, moduł kontroli klimatu, lampa bagażnika, lampa bagażnika, środkowa lampa pokojowa, lampa na konsoli sufitowej, odczyt lamp |
| AUDIO | 20A | audio |
| ŚWIATŁO TYLNE LH | 10 A | Lewe tylne światło zespolone, lewy przedni reflektor, lewy przedni kierunkowskaz, lewe/prawe światło rejestracyjne (4-drzwiowe), światło rejestracyjne (5-drzwiowe) |
| TYLNE PRAWE ŚWIATŁO | 10 A | Reflektor prawy, lampa tylna prawa zespolona, reostat, audio, kierunkowskaz przedni prawy, wyłącznik niebezpieczeństwa, zestaw wskaźników (ILL.+), gniazdo AUX i USB, wyłącznik ESC Off, wyłącznik A/C, wyłącznik ECO, wyłącznik wielofunkcyjny (pilot zdalnego sterowania ), moduł sterowania klimatyzacją, przełącznik tylnego odszraniacza, przełącznik przedniego odszraniacza, przełącznik dźwigni zmiany biegów ATM ILL. |
| ZACZĄĆ | 10 A | Przełącznik zakresu skrzyni biegów, przełącznik blokady zapłonu |
| H / LAMPA | 10 A | Zestaw wskaźników, skrzynka bezpieczników i przekaźnik komory silnika (przekaźnik reflektorów) |
| P / WDW LH | 25A | Wyłącznik główny szyby, przełącznik szyby tylnej lewej |
| P/WDW RH | 25A | Główny przełącznik szyby, przełącznik szyby tylnej prawej, przełącznik szyby pasażera |
| MIRR HTD | 10 A | ECM, PCM, tylny wyłącznik odmgławiacza, lusterko zewnętrzne kierowcy, lusterko zewnętrzne pasażera; |
| A / KON | 10 A | Moduł sterowania klimatyzacją (klimatyzacja automatyczna) |
| MIŁOŚNIK | 10 A | ECM, PCM, wyłącznik wentylatora, rezystancja wentylatora, moduł klimatyzacji (klimatyzacja manualna) |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2014, 2015)
| Opis | Ocena bezpiecznika | Chroniony komponent |
|---|---|---|
| WIELOTOPIALNE: | ||
| MDPS | 80A | Moduł sterujący EPS |
| MIŁOŚNIK | 40A | Przekaźnik dmuchawy |
| RR HTD | 40A | Skrzynka przyłączeniowa I/P (tylny przekaźnik odmgławiacza) |
| ABS 2 | 40A | Moduł sterujący ABS, moduł sterujący ESC |
| ABS 1 | 40A | Moduł sterujący ABS, moduł sterujący ESC, uniwersalne złącze sterujące |
| WSZYSTKO | 125A | Alternateur, skrzynka bezpieczników i przekaźników E/R (wielobezpiecznik: ABS 1, ABS 2, MDPS, RR HTD, DMUCHAWA, bezpiecznik: A/CON) |
| B+1 | 50A | Skrzynka przyłączeniowa I/P (Bezpiecznik złącza zasilania: ROOM LP 1, AUDIO, Bezpiecznik: FOG LP FRT, ROOM LP 2, STOP LP, Przekaźnik: Światło tylne) |
| BEZPIECZNIK: | ||
| IG2 | 40A | Przekaźnik rozrusznika, wyłącznik zapłonu |
| IG1 | 40A | Stacyjka |
| 1 ecu | 30A | Bezpiecznik: ECU 2, przekaźnik sterujący silnika |
| C / WENTYLATOR | 40A | Przekaźnik wentylatora chłodzącego (górny), przekaźnik wentylatora chłodzącego (dolny) |
| B+2 | 50A | Skrzynka przyłączeniowa I / P (bezpiecznik: S / HEATER, szyberdach, DR LOCK. ZAGROŻENIE, Przekaźnik: okno zasilania) |
| TRĄBIĆ | 10 A | Przekaźnik klaksonowy |
| F / POMPA | 15A | Przekaźnik pompy paliwa |
| H / LAMPA PRAWA | 10 A | Prawy reflektor |
| H / LAMPA LH | 10 A | Lampa przednia LH |
| WTRYSKIWACZ | 15A | ECM, PCM, # 1 / # 2 zawór kontroli oleju, czujnik tlenu (wysoki) / (niski), przekaźnik pompy paliwa |
| CZUJNIK | 10 A | ECM, PCM, zawór elektromagnetyczny sterowania przedmuchem kasety, zawór elektromagnetyczny zmiennego wlotu, zawór odcinający kasetę, moduł immobilizera, przekaźnik A / CON, przekaźnik wentylatora chłodzącego (wysoki), przekaźnik wentylatora chłodzącego (niski) |
| 2 ecu | 10 A | ECM, PCM |
| CEWKA ZAPŁONOWA | 15A | Cewka zapłonowa nr 1 – nr 4, skraplacz |
| LAMPA B/GÓRA | 10 A | PCM, przełącznik zakresu skrzyni biegów, zestaw wskaźników, tylna lampa zespolona lewa/prawa, przełącznik dźwigni zmiany biegów ATM ILL. |
| WYCIERACZKA | 10 A | ECM, PCM, przełącznik wielofunkcyjny (wycieraczka), silnik wycieraczki przedniej |
2016, 2017
Reklamy reklamowe
Panel
Przypisanie bezpieczników na tablicy rozdzielczej (2016, 2017)
| Opis | Ocena bezpiecznika | Chroniony komponent |
|---|---|---|
| ZAPASOWY | 15A | Nieużywany |
| WTYCZKA | 15A | Zapalniczka i gniazdko elektryczne (gniazdo zasilania) |
| C / LŻEJSZY | 15A | Zapalniczka i gniazdko (zapalniczka) |
| CAC | 10 A | Przełącznik elektrycznego lusterka zewnętrznego |
| A/SAC IND | 10 A | Zestaw wskaźników (poduszka powietrzna IND.) |
| TORBA | 10 A | Moduł sterujący SRS, lampka kontrolna, czujnik wykrywania pasażera; |
| T / SIG | 10 A | Przełącznik zagrożenia |
| MDPS | 10 A | Moduł sterujący EPS |
| WYCIERACZKA PRZEDNIEJ SZYBY RR | 15A | Przełącznik wielofunkcyjny (wycieraczka), silnik wycieraczki tylnej |
| 7 ZAPASOWE | 10 A | Nieużywany |
| 6 ZAPASOWE | 15A | Nieużywany |
| PRZEDNIE ŚWIATŁA PRZECIWMGIELNE | 10 A | Przekaźnik przednich świateł przeciwmgielnych |
| DRL | 10 A | Przekaźnik DRL (światła do jazdy dziennej) |
| ZATRZYMANIE LAMPY | 15A | Wyłącznik świateł hamowania, czujnik akumulatora, przekaźnik świateł hamowania, skrzynka bezpieczników i przekaźnik E/R (przekaźnik HAC), złącze łącza danych |
| GRUPA | 10 A | Klaster instrumentów (MICOM, IND.), BCM |
| IG1 | 10 A | Przełącznik świateł hamowania, przełącznik ECO, moduł ogrzewania siedzenia kierowcy / pasażera, moduł monitorowania ciśnienia w oponach, przełącznik dźwigni zmiany biegów ATM ILL. Moduł sterujący EPS, reostat |
| abs | 10 A | Moduł sterujący ABS, moduł sterujący ESC, wyłącznik ESC, skrzynka bezpieczników i przekaźnik E/R (uniwersalne złącze kontrolne, przekaźnik HAC) |
| LAMPA B/GÓRA | 10 A | Wyłącznik światła awaryjnego |
| ECU | 10 A | ECM, PCM |
| MG2 | 10 A | Przekaźnik szyby elektrycznej, moduł klimatyzacji, zestaw wskaźników (MICOM), BCM, silnik szyberdachu, bezpiecznik E / R i skrzynka przekaźników (przekaźnik dmuchawy) |
| 2 IG2 | 10 A | Moduł sterowania klimatyzacją, BCM, jednostka SMK, jednostka sterująca wycieraczek |
| RYZYKO | 15A | Przekaźnik zagrożenia, wyłącznik zagrożenia |
| 2 ZAPASOWE | 25A | Nieużywany |
| SZYBERDACH | 15A | Silnik szyberdachu |
| 3 ZAPASOWE | 10 A | Nieużywany |
| TCU | 15A | Czujnik prędkości pojazdu, przełącznik zakresu skrzyni biegów |
| ZAPASOWY | 15A | Nieużywany |
| ZAPASOWY | 10 A | Nieużywany |
| PRZEDNIA WYCIERACZKA | 25A | Przełącznik wielofunkcyjny (wycieraczka), silnik wycieraczki przedniej |
| ZABLOKUJ DR | 20A | Przekaźnik blokady/odblokowania drzwi, dwuobrotowy przekaźnik odblokowujący, siłownik zamka drzwi kierowcy |
| OKNO BEZPIECZEŃSTWA ELEKTRYCZNEGO | 25A | Moduł elektrycznego okna bezpieczeństwa |
| S / OGRZEWANIE | 15A | Moduł ogrzewania fotela kierowcy/pasażera |
| 5 ZAPASOWE | 10 A | Nieużywany |
| LAMPA POKOJOWA | 10 A | Klaster przyrządów (IND..ILL), moduł monitorowania ciśnienia w oponach, BCM, moduł kontroli klimatu, lampa bagażnika, lampa bagażnika, środkowa lampa pokojowa, lampa na konsoli sufitowej, odczyt lamp |
| AUDIO | 20A | audio |
| ŚWIATŁO TYLNE LH | 10 A | Lewe tylne światło zespolone, lewy przedni reflektor, lewy przedni kierunkowskaz, lewe/prawe światło rejestracyjne (4-drzwiowe), światło rejestracyjne (5-drzwiowe) |
| TYLNE PRAWE ŚWIATŁO | 10 A | Reflektor prawy, lampa tylna prawa zespolona, reostat, audio, kierunkowskaz przedni prawy, wyłącznik niebezpieczeństwa, zestaw wskaźników (ILL.+), gniazdo AUX i USB, wyłącznik ESC Off, wyłącznik A/C, wyłącznik ECO, wyłącznik wielofunkcyjny (pilot zdalnego sterowania ), moduł sterowania klimatyzacją, przełącznik tylnego odszraniacza, przełącznik przedniego odszraniacza, przełącznik dźwigni zmiany biegów ATM ILL. |
| ZACZĄĆ | 10 A | Przełącznik zakresu skrzyni biegów, przełącznik blokady zapłonu |
| H / LAMPA | 10 A | Zestaw wskaźników, skrzynka bezpieczników i przekaźnik komory silnika (przekaźnik reflektorów) |
| P / WDW LH | 25A | Wyłącznik główny szyby, przełącznik szyby tylnej lewej |
| P/WDW RH | 25A | Główny przełącznik szyby, przełącznik szyby tylnej prawej, przełącznik szyby pasażera |
| MIRR HTD | 10 A | ECM, PCM, tylny wyłącznik odmgławiacza, lusterko zewnętrzne kierowcy, lusterko zewnętrzne pasażera; |
| A / KON | 10 A | Moduł sterowania klimatyzacją (klimatyzacja automatyczna) |
| MIŁOŚNIK | 10 A | ECM, PCM, wyłącznik wentylatora, rezystancja wentylatora, moduł klimatyzacji (klimatyzacja manualna) |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2016, 2017)
| Opis | Ocena bezpiecznika | Chroniony komponent |
|---|---|---|
| WIELOTOPIALNE: | ||
| MDPS | 80A | Moduł sterujący EPS |
| MIŁOŚNIK | 40A | Przekaźnik dmuchawy |
| RR HTD | 40A | Skrzynka przyłączeniowa I/P (tylny przekaźnik odmgławiacza) |
| ABS 2 | 40A | Moduł sterujący ABS, moduł sterujący ESC |
| ABS 1 | 40A | Moduł sterujący ABS, moduł sterujący ESC, uniwersalne złącze sterujące |
| WSZYSTKO | 125A | Alternateur, skrzynka bezpieczników i przekaźników E/R (wielobezpiecznik: ABS 1, ABS 2, MDPS, RR HTD, DMUCHAWA, bezpiecznik: A/CON) |
| B+1 | 50A | Skrzynka przyłączeniowa I/P (Bezpiecznik złącza zasilania: ROOM LP 1, AUDIO, Bezpiecznik: FOG LP FRT, ROOM LP 2, STOP LP, Przekaźnik: Światło tylne) |
| BEZPIECZNIK: | ||
| IG2 | 40A | Przekaźnik rozrusznika, wyłącznik zapłonu |
| IG1 | 40A | Stacyjka |
| 1 ecu | 30A | Bezpiecznik: ECU 2, przekaźnik sterujący silnika |
| C / WENTYLATOR | 40A | Przekaźnik wentylatora chłodzącego (górny), przekaźnik wentylatora chłodzącego (dolny) |
| B+2 | 50A | Skrzynka przyłączeniowa I / P (bezpiecznik: S / HEATER, SUNROOF, DR LOCK, HAZARD, Przekaźnik: Power Window) |
| TRĄBIĆ | 10 A | Przekaźnik klaksonowy |
| F / POMPA | 15A | Przekaźnik pompy paliwa |
| H / LAMPA PRAWA | 10 A | Prawy reflektor |
| H / LAMPA LH | 10 A | Lampa przednia LH |
| H / LAMPA | 10 A | Bezpiecznik komory silnika i skrzynka przekaźników (przekaźnik reflektorów) |
| WTRYSKIWACZ | 15A | ECM, PCM, # 1 / # 2 zawór kontroli oleju, czujnik tlenu (wysoki) / (niski), przekaźnik pompy paliwa |
| CZUJNIK | 10 A | ECM, PCM, zawór elektromagnetyczny sterowania przedmuchem kasety, zawór elektromagnetyczny zmiennego wlotu, zawór odcinający kasetę, moduł immobilizera, przekaźnik A / CON, przekaźnik wentylatora chłodzącego (wysoki), przekaźnik wentylatora chłodzącego (niski) |
| 2 ecu | 10 A | ECM, PCM |
| CEWKA ZAPŁONOWA | 15A | Cewka zapłonowa nr 1 – nr 4, skraplacz |
| LAMPA B/GÓRA | 10 A | PCM, przełącznik zakresu skrzyni biegów, zestaw wskaźników, tylna lampa zespolona lewa/prawa, przełącznik dźwigni zmiany biegów ATM ILL. |
| WYCIERACZKA | 10 A | ECM, PCM, przełącznik wielofunkcyjny (wycieraczka), silnik wycieraczki przedniej |
2016 RHD (Wielka Brytania) [
Reklamy reklamowe
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2016 RHD)
Reklamy reklamowe
Komora silnika
Tylko olej napędowy:
Przydział bezpieczników w komorze silnika (2016 RHD)
