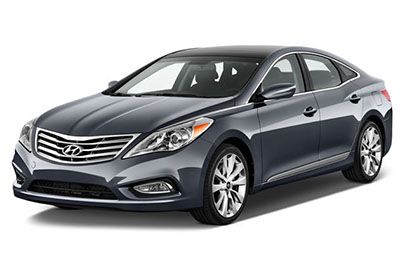

W tym artykule przyjrzymy się piątej generacji Hyundai Azera (HG), produkowanej od 2011 do 2017. Tutaj znajdziesz schematy skrzynki bezpieczników Hyundai Azera 2011, 2012, 2013, 2014, 2015, 2016 i 2017 , uzyskaj informacje w sprawie lokalizacji paneli bezpieczników w samochodzie i znajdź przypisanie każdego bezpiecznika (układ bezpieczników) i przekaźnika.
Układ bezpieczników Hyundai Azera 2011-2017
Bezpiecznik zapalniczki (gniazdo zasilania) Hyundai Azera to bezpiecznik nr 9 w skrzynce bezpieczników deski rozdzielczej.
Lokalizacja skrzynki bezpieczników
Panel
Skrzynka bezpieczników znajduje się w desce rozdzielczej (po stronie kierowcy), za pokrywą.
Komora silnika
Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).
Topliwy zleceniodawca
Wewnątrz osłon bezpieczników / przekaźników znajduje się etykieta bezpiecznika / przekaźnika opisująca nazwę i pojemność bezpiecznika / przekaźnika. Wszystkie opisy paneli bezpieczników w tej instrukcji mogą nie dotyczyć Twojego pojazdu.
2011, 2012, 2013, 2014
Reklamy reklamowe
Przyporządkowanie bezpieczników do tablicy rozdzielczej (2011-2014)
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2011-2014)
2015
Reklamy reklamowe
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2015)
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2015)
Schematy skrzynek bezpiecznikowych 2016, 2017
Reklamy reklamowe
Panel
Przypisanie bezpieczników na tablicy rozdzielczej (2016, 2017)
| Nie. | Natężenie w amperach | symbol | Chroniony komponent |
|---|---|---|---|
| jeden | 7,5A | IMMO | Inteligentny moduł sterowania kluczem |
| 2 | 7,5A | A/SAC IND | Klaster instrumentów |
| 3 | 20A | ZAPASOWY | – |
| 4 | 10 A | AUDIO | Moduł sterujący AMR Smart Key, jednostka telematyczna, blok zacisków I/R (przekaźnik wyjściowy), główna jednostka A/V i nawigacyjna, monitor przedni (audio/nawigacja), audio, moduł sterujący klimatyzacji |
| pięć | 7,5A | MODUŁ 2 | Moduł sterujący ESC, podgrzewane siedzenie tylne lewe/prawe, przełącznik konsoli, moduł klimatyzacji, przełącznik szyby tylnej lewej/prawej, moduł IMS kierowcy, czujnik wspomagania parkowania tylny lewy/prawy/lewy (środek)/prawo (środek) |
| 6 | 10 A | MODUŁ 1 | Przełącznik zasilania fotela kierowcy, moduł ogrzewania fotela kierowcy / pasażera, moduł drzwi kierowcy / pasażera, przełącznik światła hamowania, przełącznik poduszki powietrznej, moduł sterowania CCS kierowcy / pasażera, moduł pochylenia kierownicy i teleskopu, zestaw wskaźników, radar wykrywania martwego pola LH / RH Przełącznik wielofunkcyjny , jednostka ostrzegająca przed kolizją do przodu, jednostka ostrzegająca o opuszczeniu pasa ruchu, elektrochromatyczne lusterko wsteczne, wskaźnik dźwigni ATM, opony modułu monitorowania ciśnienia, jednostka telematyczna |
| 7 | 10 A | MIRR HTD | Elektryczne lusterko zewnętrzne kierowcy/pasażera, moduł klimatyzacji |
| osiem | 7,5A | MDPS | Jednostka MDPS |
| dziewięć | 20A | C / LŻEJSZY | Wyjście z centralnego płaskowyżu |
| dziesięć | 15A | TORBA | Moduł sterujący SRS, czujnik wykrywania pasażerów, moduł kontroli klimatu |
| jedenaście | 7,5A | MODUŁ 3 | Inteligentny moduł sterowania kluczem, ogrzewanie tylnego siedzenia lewe/prawe |
| 12 | 7,5A | A / KON | Moduł klimatyzacji, blok zacisków I/R (przekaźnik dmuchawy), moduł ogrzewania fotela kierowcy/pasażera, aktywny czujnik pokładowy, moduł sterujący CCS kierowcy/pasażera |
| 13 | 15A | IG1 2 | Podgrzewana kierownica |
| czternaście | 20A | IG1 1 | Listwa zaciskowa E/R (ECU 5 10A, ECU 4 10A) |
| piętnaście | 10 A | PAMIĘĆ 1 | Przełącznik zasilania fotela kierowcy, złącze łącza danych, moduł klimatyzacji, moduł drzwi kierowcy / pasażera, zestaw wskaźników, moduł monitorowania ciśnienia w oponach, automatyczne światło i czujnik fotograficzny |
| szesnaście | 10 A | LAMPA WEWNĘTRZNA | Lampa tylna lewa/prawa, lampa MAP, lampa wykończenia lewa/prawa, lampa nastrojowa drzwi kierowcy/pasażera, lampa drzwi kierowcy/pasażera, lampa nożna kierowcy/pasażera, lampa na progu drzwi kierowcy/pasażera, lampa nastrojowa drzwi tylnych lewa/prawa, włącznik lampek grzecznościowych LH/RH, lampa na progu drzwi tylnych LH/RH, lampa bagażnika, lampa tylna osobista Center/LH/RH |
| 17 | 25A | WYCIERACZKA | Silnik wycieraczek, listwa zaciskowa E/R (przekaźnik spryskiwacza, przekaźnik wycieraczki (LO), przekaźnik wycieraczki (HI)) |
| 18 | 10 A | ZATRZYMANIE LAMPY | Inteligentny moduł sterujący kluczykiem, włącznik światła hamowania, włącznik przycisku start stop |
| dziewiętnaście | 7,5A | PAMIĘĆ 2 | Odbiornik RF |
| dwadzieścia | 10 A | MULTIMEDIA | Monitor przedni (audio/nawigacja), jednostka główna A/V i nawigacyjna, jednostka telematyczna, audio |
| 21 | 7,5A | ZACZĄĆ | Przełącznik zakresu skrzyni biegów, PCM |
| 22 | 20A | SZYBERDACH | Dach panoramiczny |
| 23 | 10 A | PIEŃ | Przekaźnik pokrywy bagażnika, drzwi napełniania paliwa i przełącznik pokrywy bagażnika |
| 24 | 20A | OGRZEWANIE TYŁ / TYŁ | Podgrzewacz tylnego siedzenia LH / RH |
| 25 | 10 A | DRV P / SIEGE | – |
| 26 | 25A | P / WDW LH | Moduł okna bezpieczeństwa kierowcy, przełącznik lewej tylnej szyby elektrycznej |
| 27 | 25A | NIE | NIE |
| 28 | 25A | PRZEBIEG P / ZWYCIĘSTWO | Wyłącznik krańcowy przechyłu pasażera, skrzynka przekaźników prawego fotela |
| 29 | 25A | P/WDW RH | Moduł szyby bezpieczeństwa pasażera, przełącznik szyby tylnej prawej prawej |
| trzydzieści | 25A | INTELIGENTNY KLUCZ | Inteligentny moduł sterowania kluczem |
| 31 | 15A | P / UCHWYT | Przełącznik trybu sportowego, moduł pochylenia kierownicy i moduł teleskopowy |
| 32 | 20A | OGRZEWANIE PRZEDNIE | Moduł ogrzewania fotela kierowcy / pasażera, moduł sterowania CCS kierowcy / pasażera |
| 33 | 20A | ZABLOKUJ DR | Przekaźnik blokady/odblokowania drzwi, skrzynka przekaźników ICM (dwuobrotowy przekaźnik odblokowujący) |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2016, 2017)
| Nie. | Natężenie w amperach | symbol | Chroniony komponent |
|---|---|---|---|
| WIELOTOPIALNE: | |||
| jeden | 60A | B+2 | Boîte de jonction intelligencee (P/HANDLE 15A, SZYBEKTOROWY 20A, DRV P/SEAT 10A, PASS P/SEAT 25A, IPS 2, ARISU-LT 1) |
| 2 | 60A | B+3 | Puszka przyłączeniowa Smart (P / WDW 25A, P / WDW RH 25A, S / HEATER FRT 10A (SKRZYNKA 10A, P / WYJŚCIE 1 20 A) |
| 3 | 40A | IG1 | Przekaźnik PDM 1 (ACC) Przekaźnik PDM 2 (IG1) |
| 4 | 40A | ESC1 | Moduł ESC |
| pięć | 40A | RR HTD | Przekaźnik RR HTD |
| 6 | 40A | MIŁOŚNIK | Przekaźnik dmuchawy |
| 7 | 60A | B+4 | Inteligentne połączenie bloku (LAMPA STOP 10A, S/HEATER RR 20A, IPS 3/4, ARISU-LT 2, AMP 25A, P/OUTLET 2 20A) |
| osiem | 80A | MDPS | Jednostka MDPS |
| BEZPIECZNIK: | |||
| dziewięć | 10 A | A / KON | Moduł sterowania klimatyzacją |
| dziesięć | 10 A | LAMPA B/GÓRA | Kombinowane światło tylne (IN) LH / RH, lusterko elektrochromowe, audio, monitor przedni |
| jedenaście | 10 A | 4 ecu | PCM, IDB (obudowa sterownika wtryskiwaczy) |
| 12 | 10 A | 5 ecu | Uniwersalne złącze sterujące |
| 13 | 30A | PEB 2 | Moduł elektronicznego hamulca postojowego |
| czternaście | 40A | IG 2 | Przekaźnik rozrusznika, przekaźnik PDM 3 (IG2) |
| piętnaście | 30A | PEB 1 | Moduł elektronicznego hamulca postojowego |
| szesnaście | 40A | B+5 | Blok EMS (ECU 3 15A, ECU 1 30A, F/POMPA 20A, KLAKSON 15A) |
| 17 | 40A | ESC 2 | Moduł ESC |
| 18 | 50A | C / WENTYLATOR | C/przekaźnik wentylatora |
| dziewiętnaście | 20A | DIAGNOSTYCZNY | Uniwersalne złącze sterujące |
| dwadzieścia | 10 A | liceum | Czujnik baterii |
| 21 | 10 A | REJS | Inteligentny radar tempomatu |
| 22 | 15A | ZATRZYMANIE LAMPY | Elektroniczny moduł sygnału stop |
| 23 | 20A | ODLODZENIE | Przekaźnik odszraniania |
| 24 | 30A | DRV P / SIEGE | Wyłącznik krańcowy podparcia lędźwiowego kierowcy, moduł IMS kierowcy, skrzynka przekaźników lewego fotela elektrycznego, wyłącznik krańcowy pochylenia kierowcy |
| 25 | 40A | B+1 | Puszka przyłączeniowa Smart (DR LOCK 20A, SMART KEY 1 25A, automatyczny wyłącznik prądu upływu (automatyczny przekaźnik odcinający prąd upływu, automatyczny wyłącznik odcinający prąd upływu, IPS 5)) |
| 26 | 20A | CEWKA ZAPŁONOWA | Cewka zapłonowa nr 1 – nr 6, skraplacz nr 1 / nr 2 |
| 27 | 10 A | CZUJNIK 2 | IDB (jednostka sterująca wtryskiwaczem), PCM, zawór elektromagnetyczny kontroli przedmuchu, zawór kontroli oleju nr 1 – nr 4, zawór elektromagnetyczny o zmiennym wlocie nr 1, nr 2, wkład zaworu odcinającego zaworu, złącze E / R (przekaźnik C / FAN) |
| 28 | 10 A | 2 ecu | IDB (obudowa sterownika wtryskiwacza) |
| 29 | 10 A | WTRYSKIWACZ | PCM, skrzynka EMS (przekaźnik F / pompa) |
| trzydzieści | 15A | CZUJNIK 1 | PCM, czujnik tlenu nr 1 ~ nr 4 |
| 31 | 15A | 3 ecu | PCM, IDB (obudowa sterownika wtryskiwaczy) |
| 32 | 20A | F / POMPA | Blok EMS (F / przekaźnik pompy) |
| 33 | 15A | TRĄBIĆ | Blok EMS (przekaźnik klaksonu), skrzynka przekaźników ICM (przekaźnik klaksonu przeciwkradzieżowego) |
| 34 | 30A | 1 ecu | Blok EMS (przekaźnik sterowania silnikiem) |
