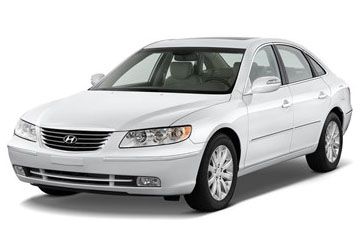

W tym artykule rozważamy czwartą generację Hyundaia Azera (TG), produkowaną od 2005 do 2011 roku. Tutaj znajdziesz schematy skrzynki bezpieczników Hyundai Azera 2005, 2006, 2007, 2008, 2009 i 2010 , uzyskasz informacje na temat lokalizacja paneli bezpieczników w samochodzie i sprawdź przypisanie każdego bezpiecznika (układ bezpieczników) i przekaźnika.
Układ bezpieczników Hyundai Azera 2005-2010
Bezpieczniki zapalniczki (gniazdo) Hyundai Azera znajdują się w skrzynce bezpieczników na tablicy rozdzielczej (patrz bezpieczniki „C / LIGHTER” (zapalniczka) i „ACC SOCKET” (gniazdko). Prąd wsteczny)).
Lokalizacja skrzynki bezpieczników
Panel
Skrzynka bezpieczników znajduje się po stronie kierowcy na tablicy rozdzielczej, za pokrywą.
Komora silnika
Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).
Reklamy reklamowe
Schematy skrzynek bezpieczników
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej
| NAZWA | KLASYFIKACJA WZMACNIACZA | CHRONIONE KOMPONENTY |
|---|---|---|
| T / POKRYWA | 20A | Otwieracz pokrywy paliwa i przełącznik pokrywy bagażnika |
| FR P / OBLĘŻENIE | 30A | Przełącznik przedniego podparcia lędźwiowego, moduł sterujący IMS, przełącznik ręczny fotela kierowcy / pasażera |
| AUDIO-2 | 10 A | Moduł sterujący dla bankomatu, audio, przełącznika IMS, przekaźnika akcesoriów, przekaźnika siedzenia/gniazdo, zegara cyfrowego i pasa bezpieczeństwa pasażera IND. |
| AUDIO-1 | 15A | audio |
| ZACZĄĆ | 10 A | Przełącznik zakresu skrzyni biegów, przekaźnik alarmu przeciwwłamaniowego |
| P / WDW LH | 30A | Moduł przedniego lewego okna bezpieczeństwa, lewy tylny przełącznik elektrycznego podnośnika szyby |
| P/WDW RH | 30A | Moduł przedniego prawego okna bezpieczeństwa, tylny przełącznik prawego okna elektrycznego |
| RR P / SIEGE | 30A | Skrzynka przekaźników prawego tylnego ICM |
| MODUŁ 1 | 10 A | Zestaw wskaźników, BCM, moduł tylnej kurtyny, czujnik deszczu, moduł sterujący IMS, główny wyłącznik szyby elektrycznej |
| DODAWANIE PEDAŁU | 15A | Klakson tylny |
| MIRR HTD | 10 A | Lewe/prawe lusterko zewnętrzne i silnik składania lusterek, moduł klimatyzacji |
| KLUCZ SOL | 20A | Elektromagnes kluczykowy, główny wyłącznik szyby elektrycznej |
| RR MGŁA | 15A | Przekaźnik tylnego światła przeciwmgielnego |
| A/SAC IND | 10 A | Klaster instrumentów |
| TORBA | 15A | Wyłącznik poduszki powietrznej, moduł sterujący SRS |
| NACHYLENIE | 15A | Moduł uchylno-teleskopowy, przełącznik trybu sportowego |
| KOLEJKA LH | 10 A | Przekaźnik przednich świateł przeciwmgielnych, lewe tylne światło zespolone, oświetlenie tablicy rejestracyjnej, lewy reflektor |
| PROSTY OGON | 10 A | Światło tylne zespolone, prawe, oświetlenie tablicy rejestracyjnej, światło przednie, prawe |
| S/HTR | 10 A | Przełącznik ogrzewania fotela kierowcy |
| MODUŁ-2 | 10 A | Klaster przyrządów, przełącznik ESC, BCM, moduł sterowania blokadą klawiszy ATM, czujnik odchylenia, przełącznik wielofunkcyjny |
| A / KON | 10 A | Moduł klimatyzacji, moduł uchylno-teleskopowy, reostat, chromowane lusterko zasilania, lampa sufitowa konsoli |
| DIESEL | 10 A | (Zapasowy) |
| C / LŻEJSZY | 15A | Zapalniczka |
| T / SIG | 15A | BCM |
| KURTYNA RR | 10 A | Moduł tylnej kurtyny |
| H/LP | 10 A | Przekaźnik reflektorów, AQS i czujnik otoczenia, przekaźnik HID, siłownik poziomowania reflektorów |
| A/CON SW | 10 A | Moduł sterowania klimatyzacją, przekaźnik dmuchawy, moduł sterowania klimatyzacją (AUTO) |
| PAMIĘĆ | 15A | Złącze łącza danych, moduł sterowania klimatyzacją, zestaw wskaźników, przełącznik wielofunkcyjny, moduł uchylno-teleskopowy, BCM, przełącznik ostrzegawczy drzwi, lampka nastrojowa, lewa / prawa lampa nożna, lampka drzwi |
| FOTKA | 15A | (Zapasowy) |
| GNIAZDO ACC | 15A | Tylne gniazdo zasilania |
| WYCIERACZKA | 25A | Przekaźnik spryskiwacza, przekaźnik wycieraczek (Hiqh), przekaźnik wycieraczek |
| PODŁĄCZENIE ZASILANIA | 30A | Bezpiecznik (PAMIĘĆ, AUDIO-1) |
Komora silnika
Reklamy reklamowe
Rozmieszczenie bezpieczników w komorze silnika
| Nie. | NAZWA | KLASYFIKACJA WZMACNIACZA | CHRONIONE KOMPONENTY |
|---|---|---|---|
| BEZPIECZNIK: | |||
| ABS1 | 40A | Moduł sterujący ABS/ESC. Uniwersalne złącze sterujące | |
| ABS2 | 20A | Moduł sterujący ABS / ESC, uniwersalne złącze sterujące | |
| I/P (B+)1 | 40A | Topliwy (przód P/SEAT, T/LID. T/SIG. PEDAŁ POCHYLENIA, TYŁ RIDEAU) | |
| RHTD | 40A | Przekaźnik odmgławiacza | |
| MIŁOŚNIK | 40A | Przekaźnik dmuchawy | |
| P/WDW | 40A | Topliwy (P/WDW LH, P/WDW RH) | |
| IGN2 | 40A | Przekaźnik rozrusznika, wyłącznik zapłonu (IG2, START) | |
| ECU RLV | 30A | Przekaźnik jednostki sterującej silnika | |
| I/P (B+)2 | 30A | Bezpiecznik (KEY SOL, ECS / RR FOG), złącze zasilania | |
| IGN1 | 30A | Przełącznik zapłonu (ACC, IG1) | |
| WSZYSTKO | 150A | Łącznik topikowy (ABS1, ABS2, RR HTD. BLOWER) | |
| BEZPIECZNIK: | |||
| jeden | TRĄBIĆ | 15A | Przekaźnik klaksonowy |
| 2 | KOLEJKA | 20A | Przekaźnik światła tylnego |
| 3 | ECU | 10 A | PCM |
| 4 | IG1 | 10 A | (Zapasowy) |
| pięć | DRL | 15A | Przekaźnik klaksonu antykradzieżowego |
| 6 | FR BROUILLARD | 15A | Przekaźnik przednich świateł przeciwmgielnych |
| 7 | A / KON | 10 A | Przekaźnik klimatyzacji |
| osiem | F / POMPA | 20A | Przekaźnik pompy paliwa |
| dziewięć | DIODA | – | (Zapasowy) |
| dziesięć | W M | 20A | Przekaźnik kontroli bankomatu |
| jedenaście | ZATRZYMAĆ | 15A | Wyłącz włącznik światła |
| 12 | H / BP LO RH | 15A | UKRYTY Przekaźnik |
| 13 | S / TOIT | 15A | Lampa sufitowa konsoli |
| czternaście | PODKŁADKA H / LP | 20A | Silnik spryskiwacza szyby przedniej |
| piętnaście | H/LP WYSOKI | 20A | Przekaźnik reflektorów (WYSOKI) |
| szesnaście | ECU (B+) | 10 A | PCM |
| 17 | SNSR3 | 10 A | Wtryskiwacz # 1- # 6, przekaźnik klimatyzacji, przekaźnik wentylatora Coolinq |
| 18 | SNSR1 | 15A | Czujnik masowego przepływu powietrza, PCM, moduł sterujący immobilizera, zawór kontroli oleju nr 1 / nr 2, zawór zmiennego kolektora dolotowego |
| dziewiętnaście | SNSR2 | 15A | Czujnik tlenu # 1- # 4 |
| dwadzieścia | B/UP | 10 A | Włącznik światła cofania, włącznik światła hamowania, przełącznik zakresu transaxle, czujnik prędkości pojazdu |
| 21 | CEWKA ZAPŁONOWA | 20A | Cewka zapłonowa # 1- # 6. Skraplacz |
| 22 | ECU (IG1) | 10 A | PCM |
| 23 | H/LP LO | 20A | Przekaźnik reflektorów (BAS) |
| 24 | abs | 10 A | Moduł sterujący ABS / ESC, uniwersalne złącze sterujące |
