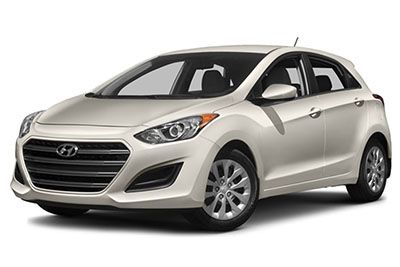

W tym artykule przyjrzymy się drugiej generacji Hyundaia Elantra GT (GD), produkowanej od 2012 do 2017 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Hyundai Elantra GT 2016 i 2017 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Układ bezpieczników Hyundai Elantra GT 2012-2017
Wykorzystywane są informacje z instrukcji obsługi 2016 i 2017. Lokalizacja i funkcja bezpieczników w samochodach produkowanych w innym czasie mogą się różnić.
Bezpieczniki zapalniczki (gniazdo zasilania) Hyundai Elantra GT znajdują się w skrzynce bezpieczników deski rozdzielczej (patrz bezpieczniki „C / LIGHTER” (światło cygara w konsoli, tylne gniazdo zasilania) i „POWER OUTLET FRT ”(Przednie gniazdo zasilania) ).
Lokalizacja skrzynki bezpieczników
Wewnątrz osłon bezpieczników / przekaźników znajduje się nalepka opisująca nazwę i pojemność bezpiecznika / przekaźnika. Wszystkie opisy paneli bezpieczników w tej instrukcji mogą nie dotyczyć Twojego pojazdu. Jest poprawna w momencie druku. Podczas sprawdzania skrzynki bezpieczników pojazdu należy zapoznać się z etykietą skrzynki bezpieczników.
Panel
Skrzynka bezpieczników znajduje się po stronie kierowcy na desce rozdzielczej za pokrywą.
Komora silnika
Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).
Schematy skrzynek bezpieczników
Reklamy reklamowe
2016, 2017
Panel
Przypisanie bezpieczników na tablicy rozdzielczej (2016, 2017)
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| C / LŻEJSZY | 20A | Konsola cygarowa, tylne gniazdo zasilania |
| 1 MODUŁ | 7,5A | Przełącznik trybu sportowego |
| 4 MODUŁY | 7,5A | Moduł klimatyzacji, siłownik poziomowania lewego / prawego reflektora, czujnik ostrzegawczy filtra paliwa (D4FD), system wspomagania parkowania tyłem |
| 3 MODUŁY | 7,5A | Klaster przyrządów, BCM, moduł monitorowania ciśnienia w oponach, audio, moduł ogrzewania fotela kierowcy / pasażera, dźwignia zmiany biegów ATM Ind |
| GNIAZDO PRZEDNIE | 15A | Przednie gniazdo zasilania |
| MIRR HTD | 10 A | Elektryczne lusterko zewnętrzne kierowcy/pasażera, moduł klimatyzacji, ECU |
| PRZEDNIA WYCIERACZKA | 25A | Skrzynka przekaźników ICM (przekaźnik czujnika deszczu), przełącznik wielofunkcyjny, skrzynka bezpieczników i przekaźnik E/R (RLY. 7) Silnik wycieraczki przedniej |
| A / KON | 7,5A | Moduł sterujący klimatyzacji, skrzynka bezpieczników i przekaźnik E/R (RLY. 4) |
| P / WDW LH | 25A | Przekaźnik P / WDW LH, moduł bezpiecznego okna zasilania kierowcy (LHD) |
| T / DRZWI OTWARTE | 10 A | Klapa tylna, siłownik otwierania tylnej kamery |
| P / SIEGE DRV | 30A | Przełącznik ręczny kierowcy |
| 2 MODUŁY | 7,5A | Skrzynka przekaźników ICM, moduł tylnej kamery, elektrochromatyczne lusterko wsteczne |
| WYCIERACZKA PRZEDNIEJ SZYBY RR | 15A | Przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej, przełącznik wielofunkcyjny |
| ZATRZYMANIE LAMPY | 15A | Wyłącznik lampy stop |
| P/WDW RH | 25A | Przekaźnik P / WDW RH, elektryczny moduł bezpieczeństwa kierowcy (RHD) |
| 2 PDM | 7,5A | Inteligentny moduł sterowania kluczem, włącznik/wyłącznik, ultradźwiękowy czujnik ochrony instrukcji |
| 5 MODUŁÓW | 7,5A | EMS BOX (przekaźnik spryskiwaczy reflektorów), jednostka jonizacyjna, panoramiczny szyberdach, DSL BOX (przekaźnik PTC), bezpiecznik i przekaźnik E/R BOX (RLY.), moduł ogrzewania fotela kierowcy/pasażera |
| IG1 | 20A | Skrzynka bezpieczników i przekaźnik E / R (bezpiecznik – F) |
| 6 MODUŁÓW | 10 A | Przełącznik lusterka zewnętrznego, audio, jednostka główna nawigacji, zegar cyfrowy |
| MDPS | 7,5A | Moduł sterujący EPS |
| ZABLOKUJ DR | 20A | Przekaźnik zamka / odblokowania drzwi, skrzynka przekaźników ICM (przekaźnik zamka), siłownik zamka drzwi kierowcy / pasażera, siłownik napełniania paliwa, siłownik zamka drzwi lewego / prawego |
| LAMPA WEWNĘTRZNA | 10 A | Światło grzecznościowe LH / RH, oświetlenie konsoli sufitowej, oświetlenie sypialni, oświetlenie bagażu, przełącznik ostrzegawczy DR |
| MULTIMEDIA | 15A | Audio, jednostka główna nawigacji |
| TORBA | 15A | Moduł sterujący SRS |
| 1 PAMIĘĆ | 7,5A | Klaster instrumentów |
| A/SAC IND | 7,5A | Klaster instrumentów |
| 3 MPD | 7,5A | Inteligentny moduł sterowania kluczem, ultradźwiękowy czujnik ochrony przed włamaniem |
| 2 PAMIĘĆ | 10 A | Przełącznik lusterek zewnętrznych, moduł monitorowania ciśnienia w oponach, BCM, auto foto i czujnik światła, OBD, zegar cyfrowy, moduł kontroli klimatu |
| 1 MPD | 25A | Inteligentny moduł sterowania kluczem |
| ZACZĄĆ | 7,5A | Bez przycisku start: Skrzynka bezpieczników i przekaźnik E/R (RLY.) Przełącznik blokady zapłonu, przełącznik zakresu mostu pędnego z przyciskiem start: ECM/PCM, przełącznik zakresu mostu pędnego |
| SZYBERDACH | 20A | Dach panoramiczny |
| BCM | 7,5A | BCM, inteligentny moduł sterowania kluczem |
| PRZEŁĄCZNIK A/CON | 7,5A | Moduł sterowania klimatyzacją |
| 7 MODUŁÓW | 7,5A | BCM, inteligentny moduł sterowania kluczem |
| ŚWIATŁA PRZECIWMGIELNE RR | 10 A | Tylne światło przeciwmgielne |
| LAMPA DE KAŁUŻA | 10 A | Elektryczne lusterko zewnętrzne kierowcy/pasażera |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2016, 2017)
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| WIELOTOPIALNE: | ||
| MDPS | 80A | Moduł sterujący EPS |
| 1B + | 60A | Skrzynka przyłączeniowa I/P (IPS 0 (4CH), IPS 1 (4CH), IPS 2 (2CH), Bezpiecznik – F13 / F14 / F19 / F20 / F21 / F26 / F36) |
| 1 para | 40A | Moduł sterujący ESC, uniwersalne złącze sterujące |
| MIŁOŚNIK | 40A | RLY. 4 (przekaźnik wentylatora) |
| 2B+ | 60A | Skrzynka przyłączeniowa I/P (IPS 3 (4CH), IPS 4 (4CH), Bezpiecznik – F2 / F7 / F9 / F15) |
| OGRZEWANIE GSLPTC | 60A | RLY. 12 (przekaźnik BENZYNOWY PTC) |
| BEZPIECZNIK: | ||
| MIŁOŚNIK | 40A | RLY 1 (przekaźnik C/FAN LO), RLY 2 (przekaźnik C/FAN HI) |
| 2 ABS | 20A | Moduł sterujący ESC, uniwersalne złącze sterujące |
| IG2 | 40A | RLY 9 (przekaźnik startowy), stacyjka (bez startu przyciskiem), RLY 6 (przekaźnik PDM 4 (IG2), z startem przyciskiem) |
| IG1 | 40A | Bez przycisku start: stacyjka, z przyciskiem start: RLY 8 (przekaźnik PDM 2 (ACC)) / RLY. 10 (PDM 3 (IG1) Przekaźnik |
| ODLODZENIE | 15A | Skrzynka przekaźników ICM (przedni przekaźnik odszraniania) |
| 3B + | 50A | Skrzynka przyłączeniowa I/P (automatyczne urządzenie odcinające prąd upływu, bezpiecznik – F18 / F25 / F30 / F34 / F38) |
| PRZEŁĄCZNIK HAMULCA | 10 A | Inteligentny moduł sterujący kluczem, przekaźnik sygnału zatrzymania |
| OGRZEWANIE PRZEDNIE | 20A | Moduł ogrzewania fotela kierowcy/pasażera |
| WYCIERACZKA | 10 A | PCM/ECM |
| TRĄBIĆ | 15A | RLY. 5 (przekaźnik klaksonu), skrzynka przekaźników ICM (przekaźnik klaksonu B / A) |
| 1 TCU | 15A | A / T – TCM (D4FD), przełącznik zakresu skrzyni biegów |
| 6 ecu | 15A | RLY. 9 (D4FD, przekaźnik startowy), ECM / PCM |
| 3 ABS | 10 A | Moduł sterujący ESC, uniwersalne złącze sterujące |
| 3 ecu | 10 A | ECM/PCM, czujnik przepływu powietrza, włącznik światła hamowania |
| LAMPA B/GÓRA | 10 A | M / T – Włącznik świateł cofania, A / T – Światło tylne zespolone (IN) LH / RH, moduł tylnej kurtyny, jednostka główna nawigacji, lusterko elektrochromowe, moduł sterujący IPS |
| 1 ecu | 20A | G4FD/D4FD : ECM G4NA/G4NC : PCM (A IT), ECM (M/T) |
| CEWKA ZAPŁONOWA | 20A | G4NA: Cewka zapłonowa #1/#2/#3/#4, skraplacz |
| 2 CZUJNIK | 10 A | G4FD: czujnik tlenu (UP / DOWN), zmienny zawór elektromagnetyczny dolotowy, zawór elektromagnetyczny kontroli przedmuchu G4NA / G4NC: czujnik tlenu (GÓRA/DÓŁ), zmienny zawór elektromagnetyczny dolotowy, elektrozawór kontroli przedmuchu D4FD: czujnik położenia wałka rozrządu, elektromagnes obejścia chłodzenia EGR Zawór, skrzynia diesla (przekaźnik podgrzewania wstępnego) |
| 1 CZUJNIK | 10 A | G4FD: zawór sterujący oleju nr 1 / nr 2, czujnik poziomu oleju, skrzynka bezpieczników i przekaźnik E / R ( RLY.1 ) G4NA / G4NC: zawór sterujący oleju nr 1 / nr 2, czujnik położenia wałka rozrządu (wlot / wydech), E / R Skrzynka bezpieczników i przekaźników (RLY. 1) D4FD: Skrzynka bezpieczników i przekaźnik E / R (RLY 1), skrzynka na olej napędowy (przekaźnik ogrzewania PTC nr 1), sonda lambda, elektromagnetyczny zawór sterujący VGT |
| 2 ecu | 10 A | G4FD: ECM G4NA: Przekaźnik pompy paliwa G4NC: Przekaźnik pompy paliwa , PCM (A/T), ECM (M/T) D4FD: Czujnik poziomu oleju, zawór regulacji ciśnienia paliwa |
| WTRYSKIWACZ | 10 A | G4NA – Wtryskiwacz nr 1 / nr 2 / nr 3 / nr 4 |
| 4 ecu | 15A | G4NA / G4NC: PCM (ATT), ECM (M / T) |
| POMPA PALIWOWA | 20A | Skrzynka EMS (przekaźnik pompy paliwa) |
| A / KON | 30A | Skrzynka EMS (klimatyzacja) |
| Liceum | 40A | Skrzynka EMS |
Przypisanie przekaźnika
| Opis | Chroniony komponent | Stożek |
|---|---|---|
| 1 WENTYLATOR CHŁODZĄCY | C / FAN LO RELAIS | KARTA MIKROFONOWA |
| 2 WENTYLATORY CHŁODZĄCE | C / FAN HI PRZEKAŹNIK | KARTA MIKROFONOWA |
| MIŁOŚNIK | PRZEKAŹNIK DMUCHAWY | KARTA MIKROFONOWA |
| TRĄBIĆ | PRZEKAŹNIK KLAKSONU | KARTA MIKROFONOWA |
| 4 PDM (IG2) | PRZEKAŹNIK PDM 4 (IG2) | KARTA MIKROFONOWA |
| WYCIERACZKA | PRZEKAŹNIK WYCIERACZEK PRZÓD | KARTA MIKROFONOWA |
| 1 PDM (ACC) | PRZEKAŹNIK PDM 1 (ACC) | KARTA MIKROFONOWA |
| START 1 | URUCHOM PRZEKAŹNIK | KARTA MIKROFONOWA |
| 3 PDM (IG1) | PRZEKAŹNIK PDM 3 (IG1) | KARTA MIKROFONOWA |
| PODGRZEWANY TYŁ | PRZEKAŹNIK HTD RR | KARTA MIKROFONOWA |
| OGRZEWANIE GSL PTC | Grzałka PTC / Filtr paliwa | KARTA MINI |
