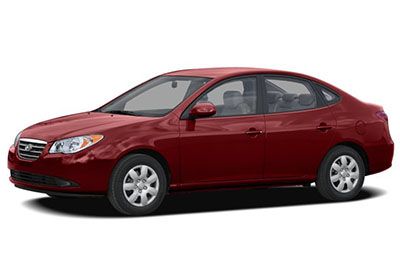

W tym artykule rozważymy czwartą generację Hyundaia Elantra (HD), produkowanego od 2007 do 2010 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Hyundai Elantra 2007, 2008, 2009 i 2010 , uzyskasz informacje o lokalizacji bezpiecznika panele wewnątrz auta i dowiedz się o przyporządkowaniu każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
2007-2010 Układ bezpieczników Hyundai Elantra
Bezpieczniki zapalniczki (gniazdo zasilania) Hyundai Elantra znajdują się w skrzynce bezpieczników deski rozdzielczej (patrz bezpieczniki „C / LIGHTER” i „P / OUTLET”).
Lokalizacja skrzynki bezpieczników
Wewnątrz osłon skrzynki bezpieczników / przekaźników znajduje się naklejka opisująca nazwę i pojemność bezpiecznika / przekaźnika. Wszystkie opisy paneli bezpieczników w tej instrukcji mogą nie dotyczyć Twojego pojazdu. Jest poprawna w momencie druku. Podczas sprawdzania skrzynki bezpieczników pojazdu należy zapoznać się z etykietą skrzynki bezpieczników.
Panel
Skrzynka bezpieczników znajduje się z boku deski rozdzielczej, po stronie kierowcy, za pokrywą.
Pojazdy z kierownicą po lewej stronie
Pojazdy z kierownicą po prawej stronie
Komora silnika
Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).
Przyporządkowanie bezpieczników na tablicy rozdzielczej
Reklamy reklamowe
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| ZACZĄĆ | 10 A | Przełącznik blokady zapłonu, alarm przeciwkradzieżowy, przełącznik zakresu skrzyni biegów |
| A/CON SW | 10 A | Moduł sterowania klimatyzacją |
| MIRR HTD | 10 A | Podgrzewany silnik lusterka zewnętrznego |
| SIEDZIBA | 15A | Przełącznik ogrzewania siedzeń |
| A / KON | 10 A | Przekaźnik wentylatora, moduł klimatyzacji, moduł sterowania szyberdachu |
| REFLEKTOR | 10 A | Przekaźnik reflektorów |
| PRZEDNIA WYCIERACZKA | 25A | Przekaźnik wycieraczek przednich |
| WYCIERACZKI | 15A | Przekaźnik wycieraczki tylnej (LUB wymiana) |
| DRL | 15A | Jednostka świateł do jazdy dziennej |
| WCS | 10 A | Czujnik klasyfikacji pasażerów |
| P/WDW DR | 25A | Wyłącznik główny szyby, przełącznik szyby tylnej (LH) |
| ZEGAR | 10 A | Zegar cyfrowy, Audio |
| C / LŻEJSZY | 15A | Wtyczka |
| ZABLOKUJ DR | 20A | Moduł sterujący szyberdachu, przekaźnik odblokowania / zamka drzwi |
| ODLODZENIE | 15A | Odmrażacz przedniej szyby (LUB wymiana) |
| ZATRZYMAĆ | 15A | Włącznik światła hamowania |
| POKÓJ LP | 15A | Światło bagażnika, światło kopuły, lampka do czytania, zegar cyfrowy, link do domu |
| AUDIO | 15A | audio |
| T / POKRYWA | 15A | Przekaźnik pokrywy bagażnika |
| NIE | 25A | Wzmacniacz |
| BEZPIECZEŃSTWO P / WDW | 25A | Moduł elektrycznego okna bezpieczeństwa |
| ASS P/WDW | 25A | Przełącznik przedniego i tylnego podnośnika szyby (RH), główny przełącznik podnośnika szyby |
| P / WYJŚCIE | 15A | Wtyczka |
| T / SIG | 10 A | Przełącznik zagrożenia |
| A/SAC IND | 10 A | Wskaźnik poduszki powietrznej (zestaw wskaźników) |
| RR MGŁA | 10 A | Przekaźnik tylnego światła przeciwmgielnego |
| GRUPA | 10 A | Klaster instrumentów, moduł EPS, przełącznik ESC |
| TORBA | 15A | Moduł sterujący SRS |
| IGN 1 | 15A | Moduł EPS, przełącznik ESP (lub zapasowy) |
| ZAPASOWY | 15A | (Zapasowy) |
| PROSTY OGON | 10 A | Reflektor (RH), lampa schowka, lampa tylna zespolona (RH), lampa rejestracyjna |
| KOLEJKA LH | 10 A | Reflektor (LH), główny włącznik szyby, tylne światło zespolone (LH), lampa rejestracyjna |
Rozmieszczenie bezpieczników w komorze silnika
Reklamy reklamowe
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| Łącznik topliwy: | ||
| ALTERNATOR | 125A / 150A | Alternator, skrzynka bezpieczników (D4FB) |
| EPS | 80A | Moduł sterujący EPS |
| Paragraf 2 | 20A | Moduł sterujący ESP, moduł sterujący ABS, uniwersalne złącze sterujące |
| Paragraf 1 | 40A | Moduł sterujący ESP, moduł sterujący ABS, uniwersalne złącze sterujące |
| B+.1 | 50A | Skrzynka przyłączeniowa deski rozdzielczej |
| RR HTD | 40A | Skrzynka przyłączeniowa deski rozdzielczej |
| MIŁOŚNIK | 40A | Przekaźnik dmuchawy |
| C / WENTYLATOR | 40A | Przekaźnik wentylatora skraplacza # 1,2 |
| B+.2 | 50A | Skrzynka przyłączeniowa deski rozdzielczej |
| IGN.2 | 40A | Przełącznik zapłonu, przekaźnik rozrusznika |
| IGN.1 | 30A | Stacyjka |
| ECU | 30A | Przekaźnik główny, ECM, moduł sterowania zespołem napędowym (G4GC) |
| Bezpiecznik: | ||
| ZAPASOWY. 1 | 20A | (Zapasowy) |
| FR BROUILLARD | 15A | Przekaźnik przednich świateł przeciwmgielnych |
| A / KON | 10 A | Przekaźnik klimatyzacji |
| RYZYKO | 15A | Przełącznik zagrożenia, przekaźnik zagrożenia |
| F / POMPA | 15A | Przekaźnik pompy paliwa |
| ECU.1 | 10 A | ECM (G4FC), PCM (G4FC), TCM (D4FB) |
| ECU.3 | 10 A | ECM (D4FB) |
| ECU.4 | 20A | ECM (D4FB) |
| INJ | 15A | Przekaźnik klimatyzacji, przekaźnik pompy paliwa, wtryskiwacz nr 1,2,3,4 (G4FC / G4GC), PCM (G4FC / G4GC), siłownik biegu jałowego (G4FC / G4GC), moduł immobilizera (D4FB) itp. |
| SNSR.2 | 10 A | Generator impulsów 'A’, 'B, TCM (D4FB), włącznik świateł hamowania (G4FC/G4GC), czujnik prędkości pojazdu itp. |
| TRĄBIĆ | 15A | Przekaźnik klaksonowy |
| abs | 10 A | Moduł sterujący ESP, moduł sterujący ABS, uniwersalne złącze sterujące |
| ECU.2 | 10 A | ECM, Cewka zapłonowa # 1,2,3,4 (G4FC), PCM (G4GC) |
| B/UP | 10 A | Przełącznik świateł cofania, przełącznik zakresu mostu pędnego, moduł tempomatu |
| H / BP LO RH | 10 A | Reflektor (RH), siłownik poziomowania reflektorów (RH) |
| H / LP LO LH | 10 A | Reflektor (LH), siłownik ulepszania reflektorów (LH), przełącznik ulepszania reflektorów |
| H/LP WYSOKI | 20A | Cześć reflektor przekaźnikowy |
| SNSR.1 | 10 A | Czujnik tlenu, ECM, czujnik masowego przepływu powietrza, moduł immobilizera (G4FC / G4GC), włącznik świateł hamowania (D4FB), sonda lambda (D4FB) itp. |
| ZAPASOWY | 10 A | (Zapasowy) |
| ZAPASOWY | 15A | (Zapasowy) |
| ZAPASOWY | 20A | (Zapasowy) |
