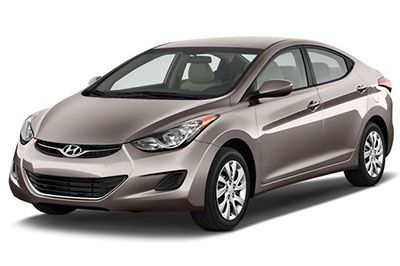

W tym artykule rozważymy piątą generację Hyundai Elantra (MD / UD), wyprodukowaną w latach 2011-2016. Tutaj znajdziesz schematy skrzynki bezpieczników Hyundai Elantra 2011, 2012, 2013, 2014, 2015 i 2016 , pobierz trochę informacji na temat umiejscowienia paneli bezpieczników wewnątrz samochodu oraz poznaj przeznaczenie każdego bezpiecznika (układ bezpieczników) i przekaźnika.
Contents
Układ bezpieczników Hyundai Elantra 2011-2016
Bezpieczniki zapalniczki (gniazda zasilania) Hyundaia Elantra znajdują się w skrzynce bezpieczników na desce rozdzielczej (patrz bezpieczniki „POWER OUTLET FRT” i „C / LIGHTER”. -cygaro)).
Lokalizacja skrzynki bezpieczników
Wszystkie opisy paneli bezpieczników w tej instrukcji mogą nie dotyczyć Twojego pojazdu. Jest poprawna w momencie druku. Podczas sprawdzania skrzynki bezpieczników pojazdu należy zapoznać się z etykietą skrzynki bezpieczników.
Panel
Skrzynka bezpieczników znajduje się w desce rozdzielczej (po stronie kierowcy), za pokrywą.
Pojazdy z kierownicą po lewej stronie
Pojazdy z kierownicą po prawej stronie
Komora silnika
Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).
Topliwy zleceniodawca
2011, 2012, 2013
Reklamy reklamowe
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2011, 2012, 2013)
| Nazwisko | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| ZACZĄĆ | 7,5A | Bez kluczyka inteligentnego: skrzynka przekaźników ICM (przekaźnik alarmu przeciwkradzieżowego), z kluczykiem inteligentnym: A / T – przełącznik zakresu mostu pędnego, M / T – ECM, skrzynka bezpieczników i przekaźnik E / R (przekaźnik startowy), moduł sterujący kluczykiem inteligentnym |
| TORBA | 15A | Moduł sterujący SRS, czujnik klasyfikacji masy pasażerów |
| A/SAC IND | 7,5A | Klaster instrumentów |
| MDPS | 7,5A | Moduł sterujący EPS |
| GNIAZDO PRZEDNIE | 15A | Wtyczka |
| BCM | 7,5A | Moduł inteligentnego sterowania kluczami, BCM |
| A/CON SW | 7,5A | Moduł sterowania klimatyzacją |
| MODUŁ 2 | 7,5A | Elektrochromowe lusterko wsteczne, wyłącznik ESC Off |
| ZAPASOWE 1 | 10 A | – |
| MODUŁ 4 | 7,5A | Tylny czujnik wspomagania parkowania LH/RH (IN/OUT), moduł sterowania klimatyzacją (automatyczna klimatyzacja), wskaźnik dźwigni bankomatu |
| IG1 | 20A | Skrzynka bezpieczników i przekaźników E / R (bezpiecznik -TCU 1, B / UP LP, ECU 3, ABS 3) |
| MPD 3 | 7,5A | Inteligentny moduł sterowania kluczem |
| C / LŻEJSZY | 20A | Zapalniczka |
| MODUŁ 6 | 10 A | AMP, przełącznik elektrycznego lusterka zewnętrznego, audio, jednostka główna A/V i nawigacji, zegar cyfrowy |
| MIRR HTD | 10 A | Elektryczne lusterko zewnętrzne kierowcy/pasażera, moduł klimatyzacji |
| MODUŁ 3 | 7,5A | Audio, moduł monitorowania ciśnienia w oponach, zegar cyfrowy, BCM, zestaw wskaźników, moduł ogrzewania siedzenia kierowcy / pasażera |
| ZAPAS 3 | 10 A | – |
| SZYBERDACH | 15A | Szyberdach |
| S / OGRZEWANIE TYŁ PRAWY | 15A | Przełącznik ogrzewania prawego tylnego siedzenia |
| ZAPAS 2 | 15A | – |
| MIŁOŚNIK | 10 A | Ręczny moduł sterowania A/C – A/C, ECM/PCM, rezystancja dmuchawy |
| IOD 1 | 10 A | Oświetlenie bagażu, oświetlenie sufitowe LH / RH, oświetlenie sypialni, oświetlenie konsoli sufitowej, kluczyk zapłonu III. & Przełącznik ostrzegawczy drzwi (W / 0 Smart Key) |
| PIEŃ | 10 A | Przekaźnik bagażnika |
| MODUŁ 1 | 7,5A | Przełącznik trybu sportowego (A/T), elektrozawór kluczyka (bez kluczyka inteligentnego) |
| ZAPAS 4 | 15A | – |
| S/NAGRZEWNICA TYŁ LH | 15A | Przełącznik ogrzewania lewego tylnego siedzenia |
| MODUŁ 7 | 7,5A | Moduł inteligentnego sterowania kluczami, BCM |
| IOD 2 | 20A | Jednostka główna audio, A/V i nawigacyjna |
| P/WDW RH | 25A | Przekaźnik P/WDW RH |
| MPD 2 | 7,5A | Inteligentny moduł sterowania kluczem, przełącznik przycisku start stop |
| ZAPASOWE 6 | 10 A | – |
| PRZEDNIA WYCIERACZKA | 25A | Skrzynka przekaźników ICM (przekaźnik czujnika deszczu), przełącznik wielofunkcyjny, silnik wycieraczek, bezpiecznik E/R i skrzynka przekaźników (przekaźnik wycieraczek) |
| MODUŁ 5 | 7,5A | Lonizer klastra (klimatyzacja automatyczna), czujnik deszczu, szyberdach |
| CHA 1 | 25A | NIE |
| MPD 1 | 25A | Inteligentny moduł sterowania kluczem |
| ZAPAS 5 | 20A | – |
| A / KON | 7,5A | Moduł sterujący klimatyzacji, bezpiecznik I/R i skrzynka przekaźników (przekaźnik dmuchawy) |
| IOD 4 | 10 A | Moduł monitorowania ciśnienia w oponach, BCM, automatyczny czujnik foto i światło, zestaw wskaźników, złącze łącza danych, złącze aktualizacji inteligentnej skrzynki przyłączeniowej, lusterko elektrochromowe, moduł klimatyzacji, zegar cyfrowy |
| P / WDW LH | 25A | Przekaźnik P / WDW LH, moduł elektrycznego okna bezpieczeństwa kierowcy |
| ZABLOKUJ DR | 20A | Przekaźnik zamka drzwi, przekaźnik odblokowywania drzwi, skrzynka przekaźników ICM (przekaźnik dwuobrotowy) |
| P / SIEGE DRV | 30A | Przełącznik ręczny fotela kierowcy |
Rozmieszczenie bezpieczników w komorze silnika (2011, 2012, 2013)
Reklamy reklamowe
| Nazwisko | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| WIELOTOPIALNE: | ||
| MDPS | 80A | Moduł sterujący EPS |
| B+1 | 60A | Inteligentna skrzynka przyłączeniowa (ARISU 1 (4CH), IPS 1, FUSE – P / WDW LH, P / WDW RH, TRUNK, AMP 1) |
| C / WENTYLATOR | 40A | Przekaźnik C / FAN Lo, Przekaźnik C / FAN Hi |
| ABS 1 | 40A | Moduł ESC, uniwersalne złącze sterujące |
| RR HTD | 40A | Przekaźnik RR HTD |
| MIŁOŚNIK | 40A | Przekaźnik dmuchawy |
| ZAPASOWY | 40A | – |
| B+2 | 60A | Inteligentna skrzynka przyłączeniowa (przekaźnik dźwiękowy kierunkowskazów, ARISU 2 (4CH), IPS (1CH), IPS (2CH), BEZPIECZNIK – P / SEAT DRV, szyberdach) |
| BEZPIECZNIK: | ||
| B/UP LP | 10 A | Elektrochromatyczne lusterko wsteczne, jednostka główna A/V i nawigacyjna, tylna lampa zespolona (wejście) LH/RH, M/T – włącznik świateł cofania, BCM, zestaw wskaźników |
| TCU 1 | 15A | M / T – Czujnik prędkości pojazdu, A / T – Przełącznik zakresu skrzyni biegów |
| ABS 3 | 10 A | Moduł ESC, uniwersalne złącze sterujące |
| 3 ecu | 10 A | Włącznik świateł hamowania, M / T – ECM, A / T – PCM |
| WYCIERACZKA | 10 A | Czujnik deszczu, M / T – ECM, A / T – PCM |
| B+3 | 50A | Inteligentna puszka przyłączeniowa (automatyczne urządzenie odcinające prąd upływu, BEZPIECZNIK – MODUŁ 1, PDM 1, PDM 2, DR LOCK) |
| Liceum | 40A | Skrzynka EMS (przekaźnik sterujący silnika, BEZPIECZNIK – ECU 4, A / CON, F / POMPA) |
| ZATRZYMAJ LP | 15A | Włącznik światła hamowania, inteligentny moduł sterujący kluczykiem |
| OGRZEWANIE PRZEDNIE | 20A | Moduł ogrzewania fotela kierowcy/pasażera |
| TRĄBIĆ | 15A | Przekaźnik klaksonowy |
| IG 2 | 40A | Bez kluczyka smart: wyłącznik zapłonu, przekaźnik startu 1, z kluczykiem smart: przekaźnik PDM 4 (IG2), przekaźnik startu 1 |
| ABS 2 | 30A | Moduł ESC, uniwersalne złącze sterujące |
| IG 1 | 40A | Bez kluczyka inteligentnego: stacyjka, z kluczykiem inteligentnym: przekaźnik PDM 3 (IG1), przekaźnik PDM 2 (ACC) |
| F / POMPA | 15A | Przekaźnik F / POMPA |
| 4 ecu | 15A | PCM (A/T), ECM (M/T) |
| A / KON | 10 A | Przekaźnik klimatyzacji COMP |
| WTRYSKIWACZ | 10 A | Wtryskiwacz # 1 / # 2 / # 3 / # 4, przekaźnik COMP A / C, przekaźnik F / PUMP |
| 2 ecu | 10 A | PCM (A/T), ECM (M/T) |
| CEWKA ZAPŁONOWA 1 | 20A | Cewka zapłonowa # 1 /, |
| 1 ecu | 20A | – |
| CZUJNIK 2 | 10 A | Moduł immobilizera, czujnik położenia wałka rozrządu # 1 / # 2 |
| CZUJNIK 1 | 10 A | Czujnik tlenu (GÓRA / DÓŁ), zawór odcinający wkład, zawór elektromagnetyczny zmiennego wlotu, zawór kontroli oleju nr 1 / nr 2, zawór elektromagnetyczny kontroli przedmuchu, przekaźnik C / FAN LO, przekaźnik C / FAN HI |
| ZAPASOWY | 10 A | – |
| ZAPASOWY | 15A | – |
| ZAPASOWY | 20A | – |
2012 RHD (Wielka Brytania)
Reklamy reklamowe
Przypisanie bezpieczników na tablicy rozdzielczej (2012 RHD (Wielka Brytania))
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2012 RHD (Wielka Brytania))
Schematy skrzynek bezpiecznikowych 2014, 2015, 2016
Reklamy reklamowe
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2014, 2015, 2016)
| Nazwisko | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| ZACZĄĆ | 7,5A | Bez kluczyka inteligentnego: skrzynka przekaźników ICM (przekaźnik alarmu przeciwkradzieżowego), z kluczykiem inteligentnym: A / T – przełącznik zakresu mostu pędnego, M / T – ECM, skrzynka bezpieczników i przekaźnik E / R (przekaźnik startowy), moduł sterujący kluczykiem inteligentnym |
| TORBA | 15A | Moduł sterujący SRS, czujnik klasyfikacji masy pasażerów |
| A/SAC IND | 7,5A | Klaster instrumentów |
| GRUPA | 7,5A | ISG LDC (audio), klaster (ISG) |
| C / LŻEJSZY | 15A | Zapalniczka |
| BCM | 7,5A | Moduł inteligentnego sterowania kluczami, BCM |
| PRZEŁĄCZNIK A/CON | 7,5A | Moduł sterowania klimatyzacją |
| MODUŁ 2 | 7,5A | Elektrochromowe lusterko wsteczne, wyłącznik ESC Off |
| MDPS | 10 A | Moduł sterujący EPS |
| MODUŁ 4 | 7,5A | Tylny czujnik wspomagania parkowania LH / RH (IN / OUT), moduł sterowania A / C (Auto A / C), wskaźnik dźwigni bankomatu |
| IG1 | 20A | Skrzynka bezpieczników i przekaźnik E / R (bezpiecznik – TCU 1, B / UP LP, ECU 3, ABS 3) |
| MPD 3 | 7,5A | Inteligentny moduł sterowania kluczem |
| GNIAZDO PRZEDNIE | 20A | Wtyczka |
| MODUŁ 6 | 10 A | AMP, przełącznik elektrycznego lusterka zewnętrznego, audio, jednostka główna A/V i nawigacji, zegar cyfrowy |
| MIRR HTD | 10 A | Elektryczne lusterko zewnętrzne kierowcy/pasażera, moduł klimatyzacji |
| MODUŁ 3 | 7,5A | Audio, moduł monitorowania ciśnienia w oponach, zegar cyfrowy, BCM, zestaw wskaźników, moduł ogrzewania siedzenia kierowcy / pasażera |
| PRZEŁĄCZNIK HAMULCA | 10 A | – |
| ZAPASOWY | 15A | – |
| SZYBERDACH | 15A | Szyberdach |
| ZAPASOWY | 15A | – |
| ZAPASOWY | 15A | – |
| MIŁOŚNIK | 10 A | Ręczny moduł sterowania A/C – A/C, ECM/PCM, rezystancja dmuchawy |
| LAMPA WEWNĘTRZNA | 10 A | Oświetlenie bagażu, oświetlenie sufitowe LH / RH, oświetlenie sypialni, oświetlenie konsoli sufitowej, kluczyk zapłonu III. & Przełącznik ostrzegawczy drzwi (W / 0 Smart Key) |
| PIEŃ | 10 A | Przekaźnik bagażnika |
| MODUŁ 1 | 7,5A | Przełącznik trybu sportowego (A/T), elektrozawór kluczyka (bez kluczyka inteligentnego) |
| ZAPASOWY | 15A | – |
| OGRZEWANIE TYŁ / TYŁ | 15A | Przełącznik ogrzewania tylnego siedzenia LH / RH |
| MODUŁ 7 | 7,5A | Moduł inteligentnego sterowania kluczami, BCM |
| MULTIMEDIA | 15A | Jednostka główna audio, A/V i nawigacyjna |
| P/WDW RH | 25A | Przekaźnik P/WDW RH |
| MPD 2 | 7,5A | Inteligentny moduł sterowania kluczem, przełącznik przycisku start stop |
| ZAPASOWY | 10 A | – |
| PRZEDNIA WYCIERACZKA | 25A | Skrzynka przekaźników ICM (przekaźnik czujnika deszczu), przełącznik wielofunkcyjny, silnik wycieraczek, bezpiecznik E/R i skrzynka przekaźników (przekaźnik wycieraczek) |
| MODUŁ 5 | 7,5A | Lonizer klastra (klimatyzacja automatyczna), czujnik deszczu, szyberdach |
| ZAPASOWY | 7,5A | – |
| NIE | 25A | NIE |
| MPD 1 | 25A | Inteligentny moduł sterowania kluczem |
| ZAPASOWY | 20A | – |
| A / KON | 7,5A | Moduł sterujący klimatyzacji, bezpiecznik I/R i skrzynka przekaźników (przekaźnik dmuchawy) |
| PAMIĘĆ | 10 A | Moduł monitorowania ciśnienia w oponach, BCM, automatyczny czujnik foto i światło, zestaw wskaźników, złącze łącza danych, złącze aktualizacji inteligentnej skrzynki przyłączeniowej, lusterko elektrochromowe, moduł klimatyzacji, zegar cyfrowy |
| P / WDW LH | 25A | Przekaźnik P / WDW LH, moduł elektrycznego okna bezpieczeństwa kierowcy |
| ZABLOKUJ DR | 20A | Przekaźnik zamka drzwi, przekaźnik odblokowywania drzwi, skrzynka przekaźników ICM (przekaźnik dwuobrotowy) |
| P / SIEGE DRV | 30A | Przełącznik ręczny fotela kierowcy |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2014, 2015, 2016)
| Nazwisko | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| WIELOTOPIALNE: | ||
| MDPS | 80A | Moduł sterujący EPS |
| B+1 | 60A | Inteligentna skrzynka przyłączeniowa (ARISU 1 (4CH), IPS 1, FUSE – P / WDW LH, P / WDW RH, TRUNK, AMP 1) |
| C / WENTYLATOR | 40A | Przekaźnik C / FAN Lo, Przekaźnik C / FAN Hi |
| ABS 1 | 40A | Moduł ESC, uniwersalne złącze sterujące |
| RR HTD | 40A | Przekaźnik RR HTD |
| MIŁOŚNIK | 40A | Przekaźnik dmuchawy |
| ZAPASOWY | 40A | – |
| B+2 | 60A | Inteligentna skrzynka przyłączeniowa (przekaźnik dźwiękowy kierunkowskazów, ARISU 2 (4CH), IPS (1CH), IPS (2CH), BEZPIECZNIK – P / SEAT DRV, szyberdach) |
| BEZPIECZNIK: | ||
| LAMPA B/GÓRA | 10 A | Elektrochromatyczne lusterko wsteczne, jednostka główna A/V i nawigacyjna, lampa zespolona lewa/prawa tylna (wejście), przełącznik świateł cofania M/T, BCM, zestaw wskaźników |
| TCU 1 | 15A | M / T – Czujnik prędkości pojazdu, A / T – Przełącznik zakresu skrzyni biegów |
| ABS 3 | 10 A | Moduł ESC, uniwersalne złącze sterujące |
| 3 ecu | 10 A | Włącznik świateł hamowania, M / T – ECM, A / T – PCM |
| WYCIERACZKA | 10 A | Czujnik deszczu, M / T – ECM, A / T – PCM |
| B+3 | 50A | Inteligentna puszka przyłączeniowa (automatyczne urządzenie odcinające prąd upływu, BEZPIECZNIK – MODUŁ 1, PDM 1, PDM 2, DR LOCK) |
| Liceum | 40A | Skrzynka EMS (przekaźnik sterujący silnika, BEZPIECZNIK – ECU 4, A / CON, F / POMPA) |
| ONDULEUR ISG | 50A | Falownik pompy oleju |
| ZATRZYMAJ LP | 15A | Włącznik światła hamowania, inteligentny moduł sterujący kluczykiem |
| OGRZEWANIE PRZEDNIE | 20A | Moduł ogrzewania fotela kierowcy/pasażera |
| TRĄBIĆ | 15A | Przekaźnik klaksonowy |
| IG 2 | 40A | Bez kluczyka smart: wyłącznik zapłonu, przekaźnik startu 1, z kluczykiem smart: przekaźnik PDM 4 (IG2), przekaźnik startu 1 |
| ABS 2 | 30A | Moduł ESC, uniwersalne złącze sterujące |
| IG 1 | 40A | Bez kluczyka inteligentnego: stacyjka, z kluczykiem inteligentnym: przekaźnik PDM 3 (IG1), przekaźnik PDM 2 (ACC) |
| F / POMPA | 15A | Przekaźnik F / POMPA |
| 4 ecu | 15A | PCM (A/T), ECM (M/T) |
| A / KON | 10 A | Przekaźnik klimatyzacji COMP |
| WTRYSKIWACZ | 10 A | Wtryskiwacz # 1 / # 2 / # 3 / # 4, przekaźnik COMP A / C, przekaźnik F / PUMP |
| 2 ecu | 10 A | PCM (A/T), ECM (M/T) |
| CEWKA ZAPŁONOWA 1 | 20A | Cewka zapłonowa # 1 /, |
| 1 ecu | 20A | – |
| CZUJNIK 2 | 10 A | Moduł immobilizera, czujnik położenia wałka rozrządu # 1 / # 2 |
| CZUJNIK 1 | 10 A | Czujnik tlenu (GÓRA / DÓŁ), zawór odcinający wkład, zawór elektromagnetyczny zmiennego wlotu, zawór kontroli oleju nr 1 / nr 2, zawór elektromagnetyczny kontroli przedmuchu, przekaźnik C / FAN LO, przekaźnik C / FAN HI |
| ZAPASOWY | 10 A | – |
| ZAPASOWY | 15A | – |
| ZAPASOWY | 20A | – |
Rysunki skrzynek bezpieczników RHD (UK) 2015
Reklamy reklamowe
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2015 RHD (Wielka Brytania))
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2015 RHD (UK))
