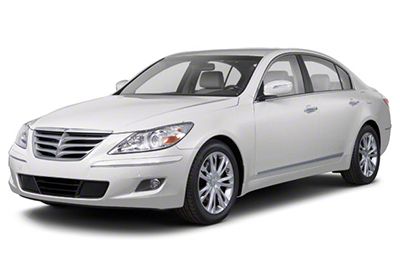

W tym artykule przyjrzymy się pierwszej generacji Hyundai Genesis (BH), produkowanej od 2008 do 2013 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Hyundai Genesis 2010, 2011, 2012 i 2013 , uzyskasz informacje o lokalizacji bezpiecznika panele wewnątrz auta i dowiedz się o przyporządkowaniu każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
- Układ bezpieczników Hyundai Genesis 2008-2013
- Panel
- Komora silnika
- Przyporządkowanie bezpieczników na tablicy rozdzielczej (lewa strona) (2010, 2011)
- Przyporządkowanie bezpieczników na tablicy rozdzielczej (prawa strona) (2010, 2011)
- Przyporządkowanie bezpieczników w komorze silnika (po lewej stronie) (2010, 2011)
- Rozmieszczenie bezpieczników w komorze silnika (prawa strona) (2010, 2011)
- Przyporządkowanie bezpieczników na tablicy rozdzielczej (lewa strona) (2012, 2013)
- Przyporządkowanie bezpieczników na tablicy rozdzielczej (prawa strona) (2012, 2013)
- Przydział bezpieczników w komorze silnika (2012, 2013)
Układ bezpieczników Hyundai Genesis 2008-2013
Bezpieczniki zapalniczki (gniazdo zasilania) Hyundai Genesis znajdują się w skrzynce bezpieczników na prawej desce rozdzielczej (patrz bezpieczniki „P / OUTLET FR”, „P / OUTLET RR” (od 2012) ) oraz w bezpieczniku pudełko w lewej komorze silnika. (patrz „GNIAZDO ACC” lub „P / OUTLET FRT”).
Lokalizacja skrzynki bezpieczników
Panel
Po każdej stronie deski rozdzielczej znajdują się dwie skrzynki bezpieczników.
Reklamy reklamowe
Komora silnika
Wewnątrz osłon bezpieczników / przekaźników znajduje się nalepka opisująca nazwę i pojemność bezpiecznika / przekaźnika. Wszystkie opisy paneli bezpieczników w tej instrukcji mogą nie dotyczyć Twojego pojazdu. Jest poprawna w momencie druku. Podczas sprawdzania skrzynki bezpieczników pojazdu należy zapoznać się z etykietą skrzynki bezpieczników.
2010, 2011
Reklamy reklamowe
Przyporządkowanie bezpieczników na tablicy rozdzielczej (lewa strona) (2010, 2011)
| Nazwisko | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| P / WDW (lewostronny) | 30A | Moduł okna elektrycznego kierowcy, moduł lewych tylnych drzwi |
| P/WDW (prawa) | 30A | Moduł szyby pasażera, moduł prawych tylnych drzwi |
| PODWOZIE | 10 A | Czujnik kąta skrętu, moduł blokady kluczyka, moduł monitorowania ciśnienia w oponach |
| PRZEŁĄCZNIK REJSOWY | 10 A | Przełącznik wielofunkcyjny, przełącznik Crash Pad, moduł sterowania A/C |
| ZACZĄĆ | 10 A | Przełącznik zakresu skrzyni biegów, ECM |
| WYŁĄCZ SW | 10 A | Obsługa FOB, przełącznik przycisku start stop; |
| GRUPA | 10 A | Klaster instrumentów |
| A/CON4 | 10 A | Moduł sterowania klimatyzacją |
| PODŚWIETLENIE KLUCZOWE | 10 A | Przełącznik przycisku Start Stop, przełącznik ostrzegawczy drzwi, wspornik FOB, elektromagnes klucza |
| IG KLUCZ MOC 1 | 30A | Bezpiecznik skrzynki przyłączeniowej E/R (INHIBITOR SW 10A, ECU-2 10A, EHPS 10A, CRUISE 10A, TCU 15A, ESP 10A, STOP LP 10, AFLS 10A) |
| ZAMEK DR (LH) | 10 A | Moduł drzwi kierowcy |
| A/SAC IND | 10 A | Klaster instrumentów |
| AFLS | 10 A | Czujnik automatycznego poziomowania reflektorów, adaptacyjny moduł przedniego światła, lewy reflektor, prawy reflektor |
| WYŁĄCZ 2 | 10 A | MPD |
| BEZPIECZEŃSTWO SUCHE | 10 A | Złącze łącza danych, automatyczny czujnik światła i wskaźnik bezpieczeństwa |
| JEDNOSTKA KORPUSU 3 | 10 A | FAM, IPM, moduł uchylno-teleskopowy, PDM, moduł drzwi kierowcy, moduł drzwi pasażera, moduł sterujący IMS, przełącznik wielofunkcyjny, moduł elektronicznego hamulca postojowego, moduł sterujący wspomagania parkowania przodem i tyłem |
| JEDNOSTKA NADWOZIA 2 | 10 A | FAM, przełącznik wielofunkcyjny, moduł uchylno-teleskopowy, tablica przyrządów, moduł drzwi kierowcy, moduł drzwi pasażera, moduł sterowania IMS, moduł tylnej kurtyny |
| P / UCHWYT | 15A | Moduł uchylno-teleskopowy |
| TORBA | 15A | Moduł sterujący SRS, moduł PODS, lampka kontrolna |
| DŹWIĘK 2 | 15A | Audio, przedni monitor, moduł głowicy AV, moduł multimedialny (z AV) |
| S/HTD ECU (FR-LH) | 15A | Moduł sterowania CCS kierowcy, moduł ogrzewania fotela kierowcy (BEZ CCS) |
| F / POKRYWA OTWARTA | 10 A | Przełącznik drzwiczek wlewu paliwa |
| DŹWIĘK 3 | 10 A | Przedni moduł głowy, audio, aktywny moduł czujnika zagłówka, wskaźnik poduszki powietrznej pasażera |
| A/CON3 | 10 A | Odbiornik RF, moduł sterowania klimatyzacją |
| P/CONN | 30A | Skrzynka przyłączeniowa I/P bezpiecznik topikowy LH (BODY UNIT 2 10, A/CON 3 10 A, AUDIO 2 15 A) |
Przyporządkowanie bezpieczników na tablicy rozdzielczej (prawa strona) (2010, 2011)
| Nazwisko | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| KURTYNA (RR) | 10 A | Moduł tylnej kurtyny |
| LUSTRO | 10 A | Moduł drzwi kierowcy, moduł drzwi pasażera |
| IG KLUCZ MOC 2 | 30A | Bezpiecznik skrzynki przyłączeniowej E/R (AQS 10A, WASHER 15A) |
| S / TOIT | 20A | Wisząca lampa konsoli |
| KONSOLA | 10 A | Przełącznik konsoli lewy/prawy, brzęczyk piezo |
| A / CON 1 | 10 A | Czujnik w samochodzie aktywny, moduł sterowania klimatyzacją |
| P / Oblężenie (AV-DR) | 20A | Skrzynka przekaźników elektrycznych fotela pasażera |
| TPMS | 10 A | Moduł monitorowania ciśnienia w oponach, lusterko elektrochromowe |
| JEDNOSTKA KORPUSU 1 | 10 A | Klaster przyrządów, moduł sterowania pilotem CCS, PDM, I PM, reostat |
| ECM | 10 A | Lustro elektrochromowe, światło kopuły, czujnik deszczu, moduł tylnej kurtyny, moduł kamery |
| S/HTD ECU (FR-RH) | 15A | Moduł ogrzewania fotela pasażera |
| BLOKADA DR (DR) | 15A | Moduł drzwi pasażera |
| P / WYJŚCIE (FR) | 10 A | Przekaźnik gniazda ACC |
| A / CON 2 | 10 A | Moduł sterowania klimatyzacją, I PM, PDM, moduł zamka na klucz |
| ESCL1 | 25A | MPD |
| DŹWIĘK 1 | 10 A | Audio, moduł kamery, monitor przedni, moduł multimedialny, moduł głowicy AV |
Przyporządkowanie bezpieczników w komorze silnika (po lewej stronie) (2010, 2011)
Reklamy reklamowe
| Nazwisko | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| WSZYSTKO | 200A | Generator |
| I/P LH PWR | 60A | Skrzynka przyłączeniowa I / P LH |
| I/P RH REP | 60A | Skrzynka przyłączeniowa I / P RH |
| CHŁODZENIE | 60A | Przekaźnik wentylatora chłodzącego |
| EHPS | 80A | Moduł EHPS |
| AMP-1 | 40A | Wzmacniacz AV JBL |
| AMP-2 | 30A | Wzmacniacz |
| WYŁĄCZ (ACC) | 30A | Przekaźnik ESCL (ACC) |
| ABS-1 | 30A | Moduł sterujący ESC, uniwersalne złącze sterujące |
| ABS-2 | 30A | Moduł sterujący ESC, uniwersalne złącze sterujące |
| WYŁĄCZ (IGN1) | 30A | Przekaźnik ESCL (IGN1) |
| WYŁĄCZ (IGN2) | 30A | Przekaźnik ESCL (IGN2) |
| P / SIEGE FL | 30A | Skrzynka przekaźników zasilania fotela kierowcy, moduł sterujący IMS, przedni przełącznik podparcia lędźwiowego |
| PODKŁADKA H / LP | 20A | – |
| B/UP LP (GSL 4.6L) | 10 A | Przekaźnik lampy awaryjnej |
| GNIAZDO ACC | 25A | Przekaźnik gniazda ACC |
| T / POKRYWA | 10 A | Przekaźnik pokrywy bagażnika |
| DRL | 15A | Przekaźnik DRL |
| ZATRZYMAJ LP | 10 A | Przekaźnik światła hamowania, wyłącznik światła hamowania, IPM |
| B/UP LP (GSL 3,8L) | 10 A | Połączone światło tylne LH / RH (IN), lusterko elektrochromowe, moduł kamery, moduł tylnej kurtyny |
Reklamy reklamowe
Rozmieszczenie bezpieczników w komorze silnika (prawa strona) (2010, 2011)
| Nazwisko | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| WYCIERACZKA | 30A | Elektronicznie sterowany moduł wycieraczki |
| FAM POWER-1 | 40A | FAM |
| FAM POWER-2 | 40A | FAM |
| ZACZĄĆ | 30A | Uruchom przekaźnik |
| ECU | 30A | Przekaźnik sterowania silnikiem |
| SILNIK DMUCHAWY | 40A | Przekaźnik dmuchawy |
| IGN SW-1 | 40A | Przełącznik zapłonu (IG1, ACC) |
| VERRE HTD (RR) | 40A | Podgrzewany przekaźnik szklany (RR) |
| IGN SW-2 | 40A | Przełącznik zapłonu (IG2, START) |
| A / KON | 10 A | Moduł sterowania klimatyzacją |
| EPB-1 | 15A | Moduł elektronicznego hamulca postojowego |
| EPB-2 | 15A | Moduł elektronicznego hamulca postojowego |
| TRĄBIĆ | 15A | Przekaźnik klaksonowy |
| IPM | 10 A | IPM |
| AQS | 10 A | Czujnik AQS, elektronicznie sterowany moduł wycieraczek, przekaźnik dmuchawy, przekaźnik reflektorów (niski) |
| SZKŁO HTD (FR) | 15A | Przekaźnik szklany ogrzewania (FR) |
| PRALKA | 15A | Przekaźnik spryskiwacza |
| HTD LUSTRA | 10 A | Moduł sterujący klimatyzacji, lewy / prawy elektryczny silnik lusterka zewnętrznego |
| TCU | 15A | MTC |
| AFLS | 10 A | Lampa przednia lewa/prawa |
| EHPS | 10 A | Moduł EHPS |
| WYJŚCIE | 10 A | Moduł sterujący ESC, uniwersalne złącze sterujące |
| ECU-2 | 10 A | ECM |
| CEWKI IGN-1 | 15A | Cewka zapłonowa |
| CEWKI IGN-2 | 15A | Cewka zapłonowa, skraplacz |
| FR SNSR-1 | 10 A | ECM, przepływomierz masowy powietrza (GSL 3.8L), czujnik tlenu, czujnik położenia wałka rozrządu (GSL 4.6L) |
| FR SNSR-2 | 10 A | Zawór elektromagnetyczny sterowania przedmuchem wkładu, zawór kolektora zmiennego dolotu, zawór kontroli oleju, ECM, przekaźnik wentylatora chłodzącego, moduł immobilizera, zawór odcinający wkładu |
| FR SNSR-3 | 15A | ECM (GSL 3.8L), wtryskiwacz, przekaźnik pompy paliwa |
| H / LP (LO-RH) | 15A | Prawy reflektor |
| H / LP (LO-LH) | 15A | Lampa przednia lewa, ECM |
| INHIBITOR SW | 10 A | Przełącznik zakresu skrzyni biegów (GSL 3,8L) |
| REJS | 10 A | Inteligentny moduł tempomatu |
| ZATRZYMAJ LP | 10 A | Wyłącznik światła hamowania, przekaźnik światła hamowania, generator |
| ECU-1 | 10 A | ECM, MTC |
| POKÓJ LP | 10 A | Przekaźnik oświetlenia pokojowego |
| POMPA PALIWOWA | 20A | Przekaźnik pompy paliwa |
2012, 2013
Reklamy reklamowe
Przyporządkowanie bezpieczników na tablicy rozdzielczej (lewa strona) (2012, 2013)
| Nazwisko | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| P / WDW (lewostronny) | 30A | Moduł okna elektrycznego kierowcy, lewy tylny moduł okna elektrycznego |
| P/WDW(RH) | 30A | Moduł podnośnika szyby pasażera, moduł podnośnika szyby tylnej prawej |
| MODUŁ 2 | 10 A | Przełącznik konsoli LH / RH, moduł sterujący ECS, czujnik kąta skrętu, moduł blokady kluczyka, moduł monitorowania ciśnienia w oponach |
| KURS SW | 10 A | Przełącznik wielofunkcyjny, przełącznik poduszki powietrznej, moduł klimatyzacji, zestaw wskaźników, moduł grzewczy lewego tylnego siedzenia, moduł grzewczy siedzenia kierowcy Moduł grzewczy prawego tylnego siedzenia, moduł grzewczy siedzenia pasażera, moduł jednostki sterującej pasażera CCS, moduł sterujący sterownika CCS, generator |
| ZACZĄĆ | 10 A | Przełącznik zasięgu transmisji |
| MPD 2 | 10 A | Uchwyt na breloczek, przycisk start stop |
| GRUPA | 10 A | Klaster instrumentów (IND.) |
| A/CON (IG1) | 10 A | Moduł sterowania klimatyzacją |
| PODŚWIETLENIE KLUCZOWE | 10 A | Przełącznik przycisku Start Stop, przełącznik ostrzegawczy drzwi, uchwyt pilota, elektromagnes kluczyka |
| PODAWANIE KLUCZY IG | 30A | Bezpiecznik skrzynki przyłączeniowej E/R (SW INHIBITOR 15A, ECU-2 10A, EHPS 10A, CRUISE 10A, TCU 15A, ESP 10A.STOP LP 10A, AFLS 10A) |
| A / INTELIGENTNY PEDAŁ | 10 A | Inteligentny pedał przyspieszenia |
| BLOKADA DRV | 10 A | Moduł drzwi kierowcy |
| ZATRZYMAJ LP | 10 A | Wyłącznik lampy stop |
| A/SAC IND | 10 A | Zestaw wskaźników (poduszka powietrzna IND.) |
| AFLS | 10 A | Czujnik automatycznego poziomowania reflektorów, adaptacyjny moduł przedniego światła, lewy reflektor, prawy reflektor |
| MPD 1 | 10 A | MPD |
| BEZPIECZEŃSTWO SUCHE | 10 A | Złącze łącza danych, automatyczny czujnik światła i wskaźnik bezpieczeństwa, moduł tylnych lewych / prawych drzwi, blokada zmiany biegów |
| MODUŁ 1 | 10 A | FAM, IPM, moduł uchylno-teleskopowy, PDM, moduł drzwi kierowcy, moduł drzwi pasażera, moduł sterowania IMS, przełącznik wielofunkcyjny, moduł elektronicznego hamulca postojowego, moduł sterowania elektryczną pokrywą bagażnika, moduł sterowania wspomaganiem parkowania z przodu i z tyłu |
| MODUŁ 3 | 10 A | FAM, przełącznik wielofunkcyjny, moduł uchylno-teleskopowy, zestaw wskaźników, moduł drzwi kierowcy, moduł drzwi pasażera, moduł sterowania elektryczną pokrywą bagażnika, moduł sterowania IMS, moduł tylnej kurtyny |
| P / UCHWYT | 15A | Moduł uchylno-teleskopowy |
| ECS | 15A | Moduł sterujący CWU |
| TORBA | 15A | Moduł sterujący SRS |
| DŹWIĘK(B+) | 15A | Audio, przedni monitor, moduł czołowy AV, tylny monitor (z AV), tylny przełącznik audio, moduł multimedialny (z AV) |
| S / KIEROWNICA DRV | 15A | Moduł sterowania CCS kierowcy, moduł ogrzewania fotela kierowcy (BEZ CCS) |
| P / KLATKA | 30A | Moduł sterowania pokrywą bagażnika zasilania |
| F / POKRYWA | 10 A | Przełącznik pokrywy bagażnika i drzwi wlewu paliwa (przełącznik drzwi wlewu paliwa) |
| DŹWIĘK (IGI) | 10 A | Moduł głowicy AV, audio, moduł czujnika aktywnego zagłówka |
| ODBIORNIK RF | 10 A | Odbiornik RF |
| A/CON (B+) | 10 A | Moduł sterujący klimatyzacji, moduł monitorowania ciśnienia w oponach |
| JOD | 30A | Bezpiecznik lewej skrzynki przyłączeniowej I/P (MODUŁ 3 10A, AUDIO (B+) 15A, odbiornik RF 10A, A/CON (IG1) 15A) |
Przyporządkowanie bezpieczników na tablicy rozdzielczej (prawa strona) (2012, 2013)
Reklamy reklamowe
| Nazwisko | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| KURTYNA (RR) | 10 A | Moduł tylnej kurtyny |
| LUSTRO | 10 A | Moduł drzwi kierowcy, moduł drzwi pasażera |
| PODAWANIE KLUCZY IG | 30A | Bezpiecznik skrzynki przyłączeniowej E/R (AQS 10A, WASHER 15A) |
| SZYBERDACH | 20A | Wisząca lampa konsoli |
| KONSOLA | 10 A | Przełącznik konsoli lewy/prawy, brzęczyk piezo |
| A/CON (IG2) | 10 A | Czujnik w samochodzie aktywny, moduł sterowania klimatyzacją |
| KARNET P/SEAT | 20A | Skrzynka przekaźników elektrycznych fotela pasażera |
| OGRZEWANIE TYŁ / TYŁ | 20A | Tylny lewy / prawy moduł ogrzewania siedzenia, przełącznik sterowania tylnym siedzeniem |
| MODUŁ 1 | 10 A | Klaster przyrządów, reostat, moduł sterujący CCS sterownika, moduł sterujący CCS pasażera, PDM, IPM |
| MODUŁ 3 | 10 A | Lustro elektrochromowe, światło kopuły, czujnik deszczu, moduł tylnej kurtyny, moduł kamery |
| S / PRZEPUST OGRZEWANIA | 20A | Moduł sterowania CCS pasażera, moduł ogrzewania siedzenia pasażera |
| PRZEPUSTKA DR LOCK | 15A | Moduł drzwi pasażera |
| P / SIEGE AR | 20A | Skrzynka przekaźników tylnego siedzenia elektrycznego, tylny lewy wyłącznik krańcowy |
| HTD STRG | 15A | Podgrzewana kierownica |
| WYJŚCIE P / RR | 15A | Tylne gniazdo akcesoriów |
| WYJŚCIE P / FRT | 10 A | Przekaźnik gniazda ACC |
| MODUŁ 2 | 10 A | Moduł sterowania klimatyzacją, IPM, PDM, moduł blokady klucza |
| MPD | 25A | MPD |
| AUDIO | 10 A | Audio, moduł kamery, tylny przełącznik audio, monitor przedni, moduł multimedialny, moduł głowicy AV |
Przydział bezpieczników w komorze silnika (2012, 2013)
Reklamy reklamowe
| Nazwisko | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| WSZYSTKO | 200A | Generator |
| I/P LH PWR | 60A | Skrzynka przyłączeniowa I / P LH |
| I/P RH REP | 60A | Skrzynka przyłączeniowa I / P RH |
| C / WENTYLATOR | 60A | Przekaźnik wentylatora chłodzącego |
| EHPS | 80A | Moduł EHPS |
| AIR ECS | 40A | Przekaźnik sprężarki CWU |
| CHA 1 | 40A | PRZEZ JBL AMP |
| NIE 2 | 30A | NIE |
| PDM(ACC) | 30A | Przekaźnik PDM (ACC) |
| VDC / ESC 1 | 30A | Moduł sterujący VDC / ESP, uniwersalne złącze sterujące |
| VDC / ESC 2 | 30A | Moduł sterujący VDC / ESP, uniwersalne złącze sterujące |
| PDM(IG1) | 30A | Przekaźnik PDM (IG1) |
| PDM(IG2) | 30A | Przekaźnik PDM (IG2) |
| P / SIEGE DRV | 30A | Skrzynka przekaźników zasilania fotela kierowcy, moduł sterujący IMS, przełącznik podparcia lędźwiowego kierowcy |
| PODKŁADKA H / LP | 20A | Przekaźnik spryskiwaczy reflektorów |
| POMPA PRÓŻNIOWA | 20A | Przekaźnik pompy próżniowej hamulca |
| WYJŚCIE P / FRT | 25A | Przekaźnik gniazda ACC |
| PIEŃ | 10 A | Przekaźnik pokrywy bagażnika |
| ZSZ | 10 A | – |
| ZATRZYMAJ LP | 10 A | Przekaźnik światła hamowania, wyłącznik światła hamowania, I PM |
| B/UP LP | 10 A | Połączone światło tylne LH / RH (IN), lusterko elektrochromowe, moduł kamery, moduł tylnej kurtyny |
| ECU | 30A | Przekaźnik sterowania silnikiem |
| MIŁOŚNIK | 40A | Przekaźnik dmuchawy |
| IGN SW 2 (PRZEJŚCIE BEZPIECZEŃSTWA) | 40A | Przełącznik zapłonu (IG 2, START), Pas bezpieczeństwa przed pasem bezpieczeństwa pasażera |
| RR HTD | 40A | Bezpiecznik skrzynki przyłączeniowej E/R (AQS 10A, WASHER 15A) |
| IGN SW 1 (ZABEZPIECZENIE DRV) | 40A | Wyłącznik zapłonu (IG 1, ACC), kierowca pasa bezpieczeństwa wstępnego |
| A / KON | 10 A | Moduł sterowania klimatyzacją |
| PEB 1 | 15A | Moduł elektrycznego hamulca postojowego |
| PEB 2 | 15A | Moduł elektrycznego hamulca postojowego |
| TRĄBIĆ | 15A | Przekaźnik klaksonowy |
| IPM | 10 A | IPM, przekaźnik reflektorów (niski) |
| AQS | 10 A | Czujnik AQS, elektronicznie sterowany moduł wycieraczek, przekaźnik dmuchawy |
| ODLODZENIE | 15A | Przekaźnik szklany ogrzewania (FR) |
| PRALKA | 15A | Przekaźnik spryskiwacza |
| WYCIERACZKA | 30A | Silnik wycieraczek |
| MIRR HTD | 10 A | Moduł sterowania klimatyzacją, elektryczne lusterko zewnętrzne i silnik składania lusterek LH / RH |
| TCU | 15A | MTC |
| AFLS | 10 A | Lampa przednia lewa/prawa |
| EHPS | 10 A | Moduł EHPS |
| VDC / ESC | 10 A | Moduł sterujący ESP, uniwersalne złącze sterujące |
| ECU(IG1) | 10 A | ECM |
| CEWKA ZAPŁONOWA | 20A | Cewka zapłonowa # 1,2,3,4,5,6 |
| WTRYSKIWACZ (B+) | 15A | Skrzynka napędu wtryskiwaczy |
| CZUJNIK 1 | 10 A | ECM, czujnik masowego przepływu powietrza, czujnik tlenu # 1,2,3,4 |
| CZUJNIK 2 | 10 A | Elektrozawór sterowania przedmuchem wkładu, zawór kolektora dolotowego o zmiennej geometrii, zawór sterujący oleju, ECM, przekaźnik wentylatora chłodzącego, moduł immobilizera, rezystor pompy paliwa |
| CZUJNIK 3 | 10 A | ECM, wtryskiwacz #1 ~ #6, przekaźnik pompy paliwa |
| H/LP RH | 15A | Prawy reflektor |
| H/LP LH | 15A | Lampa przednia LH |
| WTRYSKIWACZ (IGI) | 10 A | Skrzynka napędu wtryskiwaczy |
| REJS | 10 A | Inteligentny moduł tempomatu |
| ZATRZYMAJ LP | 10 A | Wyłącznik świateł hamowania, przekaźnik świateł hamowania, generator, odkurzacz |
| ECU (B+) | 15A | ECM, TCM, skrzynka napędu wtryskiwaczy |
| POKÓJ LP | 10 A | Przekaźnik oświetlenia pokojowego |
| F / POMPA | 20A | Przekaźnik pompy paliwa |
| ZACZĄĆ | 30A | Elektromagnes rozrusznika |
