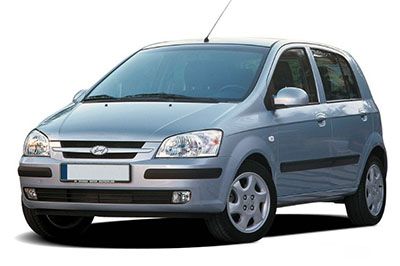

W tym artykule przyjrzymy się Hyundai Getz przed liftingiem, produkowanym w latach 2002-2005. Tutaj znajdziesz schematy skrzynek bezpieczników Hyundai Getz 2002, 2003, 2004 i 2005 , uzyskasz informacje o lokalizacji paneli bezpieczników w samochodzie oraz sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Układ bezpieczników Hyundai Getz 2002-2005
Bezpiecznik zapalniczki (gniazdo zasilania) Hyundai Getz znajduje się w skrzynce bezpieczników na tablicy rozdzielczej (patrz bezpiecznik „C / LIGHT”).
Panel
Skrzynka bezpieczników znajduje się po stronie kierowcy na desce rozdzielczej za pokrywą.
Jedź w lewo
Kierownica z prawej strony
Komora silnika
Skrzynka bezpieczników znajduje się w komorze silnika po lewej stronie.
Reklamy reklamowe
Panel
Rodzaj kierownicy z lewej strony
Typ z kierownicą po prawej stronie
Przyporządkowanie bezpieczników na tablicy rozdzielczej
| NAZWA | KLASYFIKACJA WZMACNIACZA | CHRONIONE KOMPONENTY |
|---|---|---|
| POŁĄCZENIE ZASILANIA I R/LP | 15A | Lampa pokojowa. Dźwięk, klaster |
| H/LP LH | 15A | Kierunkowskaz świateł drogowych, reflektor (lewy) |
| F / MGŁA | 10 A | Przednie światło przeciwmgielne |
| H/LP RH | 15A | Latarnia morska (po prawej) |
| RP/HTD | 30A | Odmrażacz tylnej szyby |
| MIŁOŚNIK | 10 A | Wentylator, szyberdach |
| ZAPŁON | 10 A | Światło przeciwmgielne, ETACM, elektryczne okno, urządzenie do poziomowania reflektorów |
| R / MGŁA | 10 A | Tylne światło przeciwmgielne |
| FRTWPR | 20A | Silnik wycieraczki przedniej |
| RYZYKO | 15A | Światło awaryjne, ETACM |
| ZATRZYMAĆ | 15A | Światło hamowania, szyba elektryczna |
| ECU2 | 15A | ECM |
| HTDMIR | 10 A | Odmrażacz tylnej szyby |
| S/HTD | 20A | Siedzisko cieplejsze |
| DRL | 10 A | Pożary dzienne |
| ZACZĄĆ | 10 A | Przekaźnik rozrusznika, system alarmowy przeciwkradzieżowy |
| RR/WPR | 15A | Silnik wycieraczki tylnej |
| D / BLOKADA | 20A | System zamykania drzwi, szyberdach |
| TORBA | 10 A | Nadmuchiwana torba |
| ECU1 | 10 A | PCM, kontrola ABS |
| C / ŚWIATŁO | 15A | Zapalniczka |
| GRUPA | 10 A | Grupa |
| PROSTY OGON | 10 A | STOP/Ogon Ught (RH) |
| T / SIG | 10 A | Włącz sygnał, światło cofania |
| AUDIO | 10 A | Audio, elektroniczne lusterko zewnętrzne |
| A/SAC IND | 10 A | A/torba, wskaźnik |
| KOLEJKA LH | 10 A | Światło hamowania/tylne (lewe) |
| A / CSW | 10 A | Klimatyzator |
Komora silnika
Reklamy reklamowe
Rozmieszczenie bezpieczników w komorze silnika
| NAZWA | KLASYFIKACJA WZMACNIACZA | CHRONIONE KOMPONENTY |
|---|---|---|
| IGN 2 | 30A | Stacyjka |
| IGN 1 | 30A | Przełącznik zapłonu, przekaźnik rozrusznika |
| ECU | 30A | Pompa paliwowa. Alternator, ECM |
| F / POMPA | 20A | Automatyczny wyłącznik dopływu paliwa |
| RAD | 30A | Wentylator chłodnicy |
| BĘBNY | 50A | Reflektor, przekaźnik odmgławiacza |
| abs | 10 A | abs |
| ECU | 10 A | ECM |
| SNSR | 10 A | A/CON, pompa paliwa |
| INJ | 15A | Wtryskiwacz |
| A / KON | 10 A | A / Odżywka |
| TRĄBIĆ | 10 A | trąbić |
| ABS1 | 20A | abs |
| ABS2 | 40A | abs |
| BLW | 30A | Wentylator, silnik wentylatora |
| PM/DW | 30A | Okno elektryczne |
| EPS | 50A | Elektroniczne wspomaganie kierownicy |
| BĘBNY | 100A (1,1L) / 120A (1,3/1,6L) | Alternator |
| ZAPASOWY | 15A | Zapasowy bezpiecznik |
| ZAPASOWY | 10 A | Zapasowy bezpiecznik |
| ZAPASOWY | 10 A | Zapasowy bezpiecznik |
