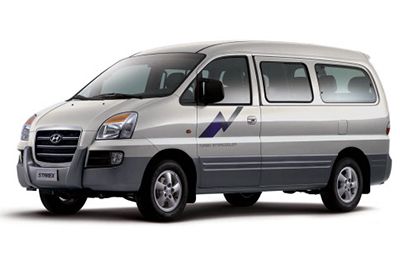

W tym artykule rozważymy pierwszą generację Hyundaia H-1 (Grand Starex) po liftingu, wyprodukowaną w latach 2004-2007. Tutaj znajdziesz schematy Hyundai Starex / H-1 2004, 2005, 2006 i 2007 , dowiedz się o położenie paneli bezpieczników wewnątrz samochodu i poznaj przypisanie każdego bezpiecznika (układ bezpieczników) i przekaźnika.
Contents
Rozmieszczenie bezpieczników Hyundai H-1 / Grand Starex 2004-2007
Bezpieczniki zapalniczki (gniazda zasilania) Hyundaia H-1 (Grand Starex) znajdują się w skrzynce bezpieczników na desce rozdzielczej. Minibus / van – patrz bezpieczniki nr 2 (zapalniczka) i nr 3 (gniazdo zasilania)). Ciężarówka – bezpiecznik nr 1 (zapalniczka).
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Komora silnika
Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).
Wszystkie opisy paneli bezpieczników w tej instrukcji mogą nie dotyczyć Twojego pojazdu. Jest poprawna w momencie druku. Podczas sprawdzania skrzynki bezpieczników pojazdu należy zapoznać się z etykietą skrzynki bezpieczników.
Schematy skrzynek bezpieczników
Reklamy reklamowe
MINIBUS/VAN
Przedział pasażerski
Rozmieszczenie bezpieczników w przedziale pasażerskim (MINIBUS / VAN)
| # | AMPERAŻE | PROTEŻA OBWODU |
|---|---|---|
| jeden | 10 A | Przełącznik elektrycznego lusterka zewnętrznego |
| 2 | 15A | Audio, zegar cyfrowy, zapalniczka, multimetr, kontrola zmiany biegów i moduł blokady klawiszy |
| 3 | 15A | Wtyczka |
| 4 | 10 A | Moduł sterowania nagrzewnicą, aktuator trybu |
| pięć | 20A | Przednia wycieraczka i spryskiwacz |
| 6 | 15A | Tylna wycieraczka i spryskiwacz |
| 7 | 10 A | Przedni / tylny lewy przekaźnik szyberdachu, przekaźnik podgrzewacza PTC, przekaźnik podgrzewacza filtra paliwa, czujnik termiczny, przekaźnik lampy słuchowej, główny przekaźnik wentylatora skraplacza, przełącznik HLLD, przekaźnik wentylatora chłodnicy międzystopniowej |
| osiem | 10 A | ETACM, przełącznik zasilania i blokady, przedni przekaźnik wycieraczek, reduktor napięcia pasa bezpieczeństwa, przekaźnik dmuchawy, przekaźnik dmuchawy górnej, przekaźnik odmgławiacza lusterek zewnętrznych, przekaźnik odmgławiacza tylnej szyby, przekaźnik tylnej dmuchawy, główny wyłącznik dmuchawy tylnej, dodatkowy przełącznik tylnej dmuchawy |
| dziewięć | 10 A | Przekaźnik tylnego światła przeciwmgielnego |
| dziesięć | 10 A | Przełącznik ogrzewania siedzeń |
| jedenaście | 10 A | Klaster instrumentów |
| 12 | 10 A | Moduł sterujący SRS |
| 13 | 10 A | Moduł sterujący ABS, przełącznik neutralny, przełącznik świateł cofania, czujnik prędkości pojazdu, czujnik wody w paliwie, przełącznik filtra paliwa, podgrzewacz filtra paliwa, przełącznik zakresu transaxle, tablica przyrządów Klaster instrumentów, TCM, przełącznik świateł hamowania, moduł sterowania zmianą biegów i blokadą kluczyka, Czujnik G, przełącznik nadbiegu, dźwignia zmiany biegów A/T |
| czternaście | 10 A | Przełącznik zagrożenia |
| piętnaście | 10 A | ETACM, ECM (D4BH), ECM (D4CB), moduł sterujący immobilizera, moduł sterujący prędkością biegu jałowego |
| szesnaście | 25A | Przekaźnik odmgławiacza tylnej szyby |
| 17 | 20A | Przekaźnik szyberdachu przedni lewy |
| 18 | 20A | Przekaźnik lewego tylnego szyberdachu |
| dziewiętnaście | 10 A | Złącze łącza danych, moduł sterowania ogrzewaniem, przekaźnik odmgławiania lusterka zewnętrznego |
| dwadzieścia | 15A | Włącznik światła hamowania |
| 21 | 10 A | Zegar cyfrowy, przełącznik niebezpieczeństwa, elektromagnes klucza A/T, dźwignia zmiany biegów A/T |
| 22 | 20A | TCCM |
| 23 | 10 A | Przekaźnik zagrożeń, wielofunkcyjne złącze sterujące, oświetlenie drzwi przednich, ETACM, oświetlenie stopnia, zestaw wskaźników, przełącznik oświetlenia pomieszczenia, TCM, oświetlenie pomieszczenia, kluczyk zapłonu ILL i przełącznik ostrzegawczy drzwi |
| 24 | 15A | Tylny klakson, moduł sterujący immobilizera, audio, antena elektryczna |
| 25 | 20A | Przekaźnik zamka drzwi, przekaźnik odblokowania drzwi |
| 26 | 10 A | Przekaźnik dmuchawy powietrza |
| 27 | 15A | Przekaźnik wentylatora skraplacza (D4CB), przekaźnik wentylatora chłodnicy międzystopniowej (D4CB), przekaźnik świec żarowych (D4CB), włącznik świateł hamowania, elektromagnes przepustnicy, zawór elektromagnetyczny EGR |
| 28 | 10 A | ECM (D4CB), moduł sterujący immobilizera (D4CB) |
| – | 20A/15A/10A | ZAPASOWY |
Komora silnika (Diesel)
Reklamy reklamowe
Rozmieszczenie bezpieczników w komorze silnika (MINIBUS/VAN, Diesel)
| OPIS | AMPERAŻE | PROTEŻA OBWODU |
|---|---|---|
| BEZPIECZNIK: | ||
| WSZYSTKO | 120A | Generator |
| BLASK | 80A | Przekaźnik świec żarowych, moduł sterowania podgrzewaniem wstępnym (D4BB) |
| abs | 30A | Moduł sterujący ABS |
| FR HTR | 30A | Przekaźnik dmuchawy |
| RR HTR | 30A | Tylny przekaźnik dmuchawy |
| DEF | 40A | Bezpiecznik 16, 25, 26 |
| C / WENTYLATOR | 30A | Główny przekaźnik wentylatora skraplacza, przekaźnik wentylatora skraplacza (NISKI) |
| IGN | 40A | Wyłącznik zapłonu, generator, przekaźnik rozrusznika, bezpiecznik COMP, bezpiecznik FAN l/C, bezpiecznik ECU. |
| abs | 30A | Moduł sterujący ABS |
| P/W | 30A | Elektryczny przekaźnik okienny, przekaźnik syreny |
| KOLEJKA | 40A | Przekaźnik świateł tylnych, przekaźnik świateł przednich |
| BĘBNY | 50A | Przekaźnik przedniego światła przeciwmgielnego, przekaźnik klaksonu, złącze zasilania |
| BEZPIECZNIK: | ||
| l / C WENTYLATOR / FR HTD | 15A/20A | Przekaźnik wentylatora intercoolera, przełącznik temperatury powietrza / odmgławiacz szyby przedniej |
| KOMP | 10 A | Przekaźnik sprężarki klimatyzacji |
| ECU | 30A | Główny przekaźnik mocy (D4CB), przekaźnik sterowania silnikiem, przekaźnik pompy paliwa (benzyna) |
| T/BP(LH) | 10 A | Światła, lewe tylne światło zespolone, lewe światło rejestracyjne |
| T/BP(LH) | 10 A | Oświetlenie, prawe tylne światło zespolone, prawe światło rejestracyjne |
| TRĄBIĆ | 10 A | Lewy/prawy klakson |
| MGŁA | 15A | Przełącznik przedniego światła przeciwmgielnego, przednie lewe/prawe światło przeciwmgielne |
| H/LP(LH) | 10 A | Reflektor lewy |
| H/BP(RH) | 10 A | Reflektor prawy, zestaw wskaźników |
| PRZEWÓD ZASILAJĄCY | 15A | Przekaźnik zagrożenia, bezpiecznik 23, 24 |
Reklamy reklamowe
Komora silnika (benzyna)
Przyporządkowanie bezpieczników w komorze silnika (MINIBUS / VAN, Benzyna)
| OPIS | AMPERAŻE | PROTEŻA OBWODU |
|---|---|---|
| BEZPIECZNIK: | ||
| WSZYSTKO | 120A | Generator |
| abs | 30A | Moduł sterujący ABS |
| FR HTR | 30A | Przekaźnik dmuchawy |
| RRHTR | 30A | Tylny przekaźnik dmuchawy |
| DEF | 40A | Bezpiecznik 16, 25, 26 |
| C / WENTYLATOR | 30A | Główny przekaźnik wentylatora skraplacza, przekaźnik wentylatora skraplacza (NISKI) |
| IGN | 40A | Przełącznik zapłonu, generator, przekaźnik rozrusznika, COMP. Bezpiecznik, bezpiecznik FR HTD, bezpiecznik ECU. |
| abs | 30A | Moduł sterujący ABS |
| P/W | 30A | Elektryczny przekaźnik okienny, przekaźnik syreny |
| KOLEJKA | 40A | Przekaźnik świateł tylnych, przekaźnik świateł przednich |
| BĘBNY | 50A | Przekaźnik przedniego światła przeciwmgielnego, przekaźnik klaksonu, złącze zasilania |
| BEZPIECZNIK: | ||
| l / C WENTYLATOR / FR HTD | 15A/20A | Przekaźnik wentylatora intercoolera, przełącznik temperatury powietrza / odmgławiacz szyby przedniej |
| KOMP | 10 A | Przekaźnik sprężarki klimatyzacji |
| ECU | 30A | Główny przekaźnik mocy (D4CB), przekaźnik sterowania silnikiem, przekaźnik pompy paliwa (benzyna) |
| T/BP(LH) | 10 A | Światła, lewe tylne światło zespolone, lewe światło rejestracyjne |
| T/BP(LH) | 10 A | Oświetlenie, prawe tylne światło zespolone, prawe światło rejestracyjne |
| TRĄBIĆ | 10 A | Lewy/prawy klakson |
| MGŁA | 15A | Przełącznik przedniego światła przeciwmgielnego, przednie lewe/prawe światło przeciwmgielne |
| H/LP(LH) | 10 A | Reflektor lewy |
| H/BP(RH) | 10 A | Reflektor prawy, zestaw wskaźników |
| PRZEWÓD ZASILAJĄCY | 15A | Przekaźnik zagrożenia, bezpiecznik 23, 24 |
CIĘŻARÓWKA
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (TRUCK)
| # | AMPERAŻE | PROTEŻA OBWODU |
|---|---|---|
| jeden | 15A | Przełącznik elektrycznego lusterka zewnętrznego, zapalniczka do cygar, zegar cyfrowy |
| 2 | 10 A | audio |
| 3 | 10 A | DRL, moduł sterujący ABS, przekaźnik wentylatora skraplacza |
| 4 | 20A | Silnik wycieraczki, silnik spryskiwacza |
| pięć | 10 A | Przekaźnik dmuchawy, przekaźnik reflektorów, przekaźnik szyby elektrycznej, przekaźnik odmgławiacza, siłownik trybu, tylny przekaźnik mgły, przełącznik regulacji poziomu reflektorów, panel sterowania nagrzewnicą, siłownik regulacji poziomu lewego reflektora (po prawej) |
| 6 | 10 A | ECM, przełącznik neutralny, pompa wtryskowa, przekaźnik sterujący silnika, przekaźnik wentylatora chłodnicy międzystopniowej, zawór elektromagnetyczny EGR, moduł sterujący SRS |
| 7 | 15A | Moduł sterujący SRS |
| osiem | 10 A | Włącznik świateł cofania, czujnik prędkości pojazdu, przekaźnik ABS, zestaw wskaźników, rezystor wzbudzenia wstępnego |
| dziewięć | 10 A | Przełącznik zagrożenia |
| dziesięć | 10 A | TACM |
| jedenaście | 10 A | Klaster instrumentów |
| 12 | 10 A | Przełącznik klimatyzacji |
| 13 | 10 A | Włącznik światła hamowania |
| czternaście | 10 A | Przełącznik zagrożenia |
| piętnaście | – | Nieużywany. |
| szesnaście | – | Nieużywany. |
| 17 | – | Nieużywany. |
| 18 | 10 A | Przekaźnik odmgławiacza |
| dziewiętnaście | 10 A | Przekaźnik tylnego światła przeciwmgielnego |
| dwadzieścia | 15A | Siłownik elektrycznego zamka drzwi lewych |
| 21 | – | Nieużywany. |
| 22 | 10 A | ECM, przekaźnik rozrusznika |
| 23 | 10 A | Zegar cyfrowy, Tachograf, Antena elektryczna, Audio |
| 24 | 10 A | Zestaw wskaźników, przednie (tylne) światło komory, TACM, przełącznik ostrzegawczy drzwi i rys. |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (TRUCK)
| OPIS | AMPERAŻE | PROTEŻA OBWODU |
|---|---|---|
| BEZPIECZNIK: | ||
| WSZYSTKO | 100 | Generator |
| BLASK | 80 | Kontrola blasku |
| POMOC | trzydzieści | Sterowanie wentylatorem |
| P / OKNO | trzydzieści | Elektryczne sterowanie szyb |
| BĘBNY | pięćdziesiąt | Światło przeciwmgielne, klakson, złącze zasilania, bezpiecznik 13, 14,15 |
| IGN | 40 | Przełącznik zapłonu, przekaźnik rozrusznika, generator |
| KOLEJKA | 40 | Przekaźnik światła tylnego, bezpiecznik reflektora |
| Klimatyzacja | trzydzieści | Bezpiecznik TCI, bezpiecznik sprężarki |
| C / WENTYLATOR | trzydzieści | Wentylator skraplacza |
| Paragraf 1 | trzydzieści | Moduł sterujący ABS |
| Paragraf 2 | trzydzieści | Moduł sterujący ABS |
| BEZPIECZNIK: | ||
| TCI | dziesięć | Przekaźnik silnika wentylatora biegu jałowego |
| KOMP | dziesięć | Przekaźnik sprężarki klimatyzacji |
| ECU | piętnaście | Przekaźnik sterowania silnikiem |
| KOLEJKA (LEWA) | dziesięć | Lewe tylne światło, światła |
| KOLEJKA (DR) | dziesięć | Prawe tylne światło, oświetlenie |
| TRĄBIĆ | dziesięć | trąbić |
| MGŁA | piętnaście | Światło przeciwmgielne |
| Poziomy/dolny (lewy) | dziesięć | Reflektor lewy |
| P/N (prawa) | dziesięć | Prawy reflektor |
| PRZEWÓD ZASILAJĄCY | dwadzieścia | Bezpiecznik 23, 24 |
