W tym artykule rozważymy czwartą generację Hyundaia H-100, produkowanego od 2005 do 2018 roku. Tutaj znajdziesz schemat skrzynki bezpieczników Hyundai H-100 2010, 2011 i 2012 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i dowiedz się o przyporządkowaniu każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.

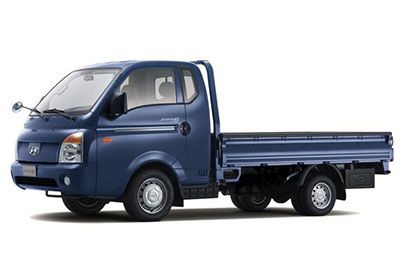

Układ bezpieczników Hyundai H-100 / Porter II Truck 2005-2018
Bezpiecznik zapalniczki (gniazdo zasilania) Hyundaia H-100 Truck / Porter II znajduje się w skrzynce bezpieczników na desce rozdzielczej (patrz bezpiecznik „C / LIGHT”).
Przedział pasażerski
Skrzynka bezpieczników znajduje się po stronie kierowcy na desce rozdzielczej za pokrywą.
Komora silnika
Reklamy reklamowe
Przedział pasażerski
Przyporządkowanie bezpieczników w przedziale pasażerskim
| OPIS | AMPERAŻE | PROTEŻA OBWODU |
|---|---|---|
| P / OKNO (BEZPIECZNIKOWE) | 30A | Elektryczny przekaźnik okienny |
| ZACZĄĆ | 10 A | Przekaźnik rozrusznika, moduł sterujący podgrzewaniem wstępnym, ECM |
| FRT MGŁA | 10 A | Przekaźnik przednich świateł przeciwmgielnych |
| H/LP LH | 10 A | Reflektor lewy, zestaw wskaźników |
| H/LP RH | 10 A | Prawy reflektor |
| IGN 2 | 10 A | Przełącznik sterowania nagrzewnicą, ETACM, przełącznik poziomowania reflektorów, przekaźnik dmuchawy |
| WYCIERACZKA | 20A | Silnik wycieraczek, przełącznik wielofunkcyjny |
| RR MGŁA | 10 A | Przekaźnik tylnego światła przeciwmgielnego |
| C / ŚWIATŁO | 15A | Zapalniczka |
| DĄSAĆ SIĘ | 15A | Nieużywany |
| AUDIO | 10 A | audio |
| RR P/WDW | 25A | Przełącznik szyb elektrycznych |
| WOM | 10 A | Nieużywany |
| PROSTY OGON | 10 A | Prawe światło boczne, prawe tylne światło zespolone, oświetlenie tablicy rejestracyjnej |
| THIL LH | 10 A | Lewe światło boczne, lewe tylne światło zespolone |
| abs | 10 A | Nieużywany |
| GRUPA | 10 A | Klaster instrumentów, rezystancja generatora |
| ECU | 10 A | ECM |
| T / SIG | 10 A | Przełącznik zagrożenia, włącznik światła cofania |
| IGN 1 | 10 A | etacum |
| CEWKA ZAPŁONOWA | 10 A | Elektrozawór EGR nr 1, nr 2 (2,5 TCI), moduł sterowania podgrzewaniem wstępnym (2,6 N/A), czujnik wody w paliwie, przełącznik neutralny |
| O / S MIRR FOLD’G | 10 A | Nieużywany |
| PTC HTR | 10 A | Przełącznik sterowania nagrzewnicą |
| VERRE HTD | 15A | Przełącznik odszraniania tylnej szyby |
| RYZYKO | 15A | Przełącznik zagrożenia |
| ZABLOKUJ DR | 15A | ETACM, siłownik zamka przednich lewych drzwi |
| POKÓJ LP | 15A | Oświetlenie otoczenia, przełącznik ostrzegawczy drzwi, dźwięk, ETACM |
Komora silnika
Reklamy reklamowe
Rozmieszczenie bezpieczników w komorze silnika
| OPIS | AMPERAŻE | PROTEŻA OBWODU |
|---|---|---|
| BEZPIECZNIK: | ||
| BĘBNY | 100A | Generator |
| BLASK | 80A | Przekaźnik podgrzewania |
| IGN | 50A | Przekaźnik rozrusznika, wyłącznik zapłonu |
| ECU | 20A | Przekaźnik sterowania silnikiem |
| BĘBNY | 50A | Skrzynka bezpieczników I/P (A/Con, Hazard, DR Lock), złącze zasilania |
| LAMPA | 40A | Wkładka bezpiecznikowa P / WDW, bezpiecznik przedniego światła przeciwmgielnego, tylny przekaźnik światła |
| COND | 30A | Przekaźnik wentylatora skraplacza |
| ABS2 | 30A | Nieużywany |
| PTC1 | 40A | Nieużywany |
| ABS1 | 30A | Nieużywany |
| PTC2 | 40A | Nieużywany |
| ROK | 30A | Przekaźnik dmuchawy |
| PTC3 | 40A | Nieużywany |
| FFHS | 30A | Nieużywany |
| BEZPIECZNIK: | ||
| BLASK | 10 A | ECM |
| ALT_S | 10 A | Generator |
| ZATRZYMAĆ | 10 A | Włącznik światła hamowania |
| TRĄBIĆ | 10 A | Przekaźnik klaksonowy |
| A / KON | 10 A | Przekaźnik A/Kon |
| TCU | 10 A | Nieużywany |
| ECU1 | 15A | Nieużywany |
| ECU2 | 10 A | Nieużywany |
