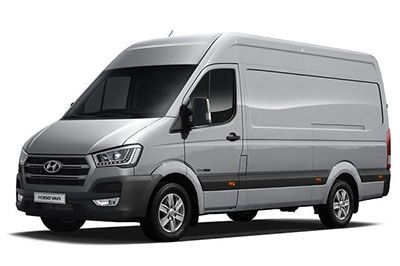

Lekki dostawczy samochód dostawczy Hyundai H350 (Solati) jest dostępny od 2015 roku do dnia dzisiejszego. W tym artykule znajdziesz schematy skrzynek bezpieczników Hyundai H350 2015, 2016, 2017 i 2018 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz poznasz przeznaczenie każdego bezpiecznika (rozmieszczenie bezpieczników).
Układ bezpieczników Hyundai H350 / Solati 2015-2019…
Wykorzystywane są informacje z instrukcji obsługi 2015 i 2016. Lokalizacja i funkcja bezpieczników w samochodach produkowanych w innym czasie mogą się różnić.
Bezpieczniki zapalniczki (gniazdo zasilania) Hyundaia H350 (Solati) znajdują się w skrzynce bezpieczników na desce rozdzielczej (patrz bezpiecznik „P / OUTLET FR LH” (gniazdo przednie lewe)) i (bezpieczniki ” C / LIGHTER / P / OUTLET RR ”(zapalniczka, gniazdo bagażnika) i„ P / OUTLET CTR & RH ”(Centralne gniazdo, przednie prawe)).
Lokalizacja skrzynki bezpieczników
Panel
Siedzenie po stronie kierowcy
Panel bezpieczników baterii
Komora silnika
Wewnątrz osłon bezpieczników / przekaźników znajduje się nalepka opisująca nazwę i pojemność bezpiecznika / przekaźnika. Wszystkie opisy paneli bezpieczników w tej instrukcji mogą nie dotyczyć Twojego pojazdu. Jest poprawna w momencie druku. Podczas sprawdzania skrzynki bezpieczników pojazdu należy zapoznać się z etykietą skrzynki bezpieczników.
Reklamy reklamowe
Przyporządkowanie bezpieczników na tablicy rozdzielczej
| Nie. | Natężenie w amperach | Nazwisko | Obwód chroniony |
|---|---|---|---|
| jeden | 15A | WYCIERACZKA I PODKŁADKA | Silnik wycieraczki przedniej, silnik spryskiwacza |
| 2 | 7,5A | 2 A / KON | M / HI SIG FAN |
| 3 | 7,5A | 1 POŁĄCZENIE ALARMOWE | Połączenie alarmowe (ACC) |
| 4 | 25A | P / WDW LH | Silnik P / WDW Lewy |
| pięć | 20A | DDM | Moduł drzwi napędowych (B + MIRR) |
| 6 | 25A | P/WDW RH | Silnik P / WDW w prawo |
| 7 | 15A | P / WYJŚCIE (FR_LH) | Gniazdo zasilania (przednie lewe) |
| osiem | 7,5A | 1 CM | ŚP (B+) |
| dziewięć | 15A | MULTIMEDIA | AUDIO E300/E800(B+), AVN(B+), Moduł LDC(B+) |
| dziesięć | 20A | liceum | Moduł drzwi asysty (B + MIRR) |
| jedenaście | 7,5A | ZACZĄĆ | POCZĄTEK |
| 12 | 10 A | PAMIĘĆ | Klaster (B +), moduł sterowania A/C (B +), moduł drzwi napędowych (B + ECU), moduł drzwi asystujących (B + ECU), DTG (B +), OBDII (B +) |
| 13 | 7,5A | FREIN SW | Przełącznik hamulca, światło hamowania |
| czternaście | 10 A | MODUŁ E-3 | Klaster, moduł drzwi napędowych, moduł drzwi pomocniczych, moduł sterowania klimatyzacją, przełącznik HTD lewego / prawego siedzenia, wyłącznik VDC stop, AVN, moduł HTD lewego / prawego siedzenia, moduł DTG, LDWS, czujnik RPAS, czujnik odchylenia, czujnik wody w paliwie |
| piętnaście | 10 A | MOYEN DR LOCK | Siłownik centralnego zamka drzwi |
| szesnaście | 10 A | HAYON DR LOCK | Siłownik zamka drzwi tylnej klapy |
| 17 | 10 A | MODUŁ E-4 | AUDIO E300/E800(ACC), AVN(ACC), Moduł LDC(ACC), CM(ACC) |
| 18 | 20A | ENG BOX (IG1) | SKRZYNKA UH (ABS3 7,5A, SNSR5 7,5A, INHIBITOR 7,5A, LAMPA AWARYJNA 7,5A) |
| dziewiętnaście | 10 A | DCU | SIEDZISKO (przekaźnik DCU SNSR „S”) |
| dwadzieścia | 7,5A | 2 CM | ŚP (IG1) |
| 21 | 7,5A | MODUŁ 1 | Czujnik deszczu |
| 22 | 10 A | LAMPA WEWNĘTRZNA | SIEDZISKO (przekaźnik 'S’ LAMPY DOSTĘPU), Przełącznik ostrzegawczy kluczyka, Światło do jazdy (MID / ASS), Światło OH_CONSOLE, Światło do czytania, Światło do czytania pasażera, Lampa Cargo (Środkowa / TGAT) |
| 23 | 10 A | MODUŁ-2 | Siłownik HLLD lewy / prawy, moduł przekaźnika podgrzewania wstępnego (IGI), przełącznik hamulca, czujnik FPAS, przełącznik C / PAD, przełącznik BEZEL, moduł LDC (IGI) |
| 24 | 7,5A | MODUŁ-5 | l_S_MIRR (IG2), CM (IG2), Moduł ogrzewania pasażera (IG2), Moduł HTD lewego / prawego siedzenia (IG2), Przekaźnik F / FILTR 'S’ |
| 25 | 10 A | 2 IMMO | Moduł immobilizera (B +), ostrzegawczy przełącznik kluczykowy |
| 26 | 7,5A | 1 IMMO | Moduł immobilizacji (IGl) |
| 27 | 20A | SIEDZISKO (IG2) | SIEDZISKO (WENTYLATOR ELEKTRYCZNY2 10A, A/CON RR (IG2) 10A, IG2 10A (ZASILANIE POMOCNICZE (IG2) Przekaźnik 'S’)) |
| 28 | 7,5A | 1 A / KON | Moduł klimatyzacji (IG2) |
| 29 | 15A | TORBA | Moduł sterujący A / BAG (IGI) |
| trzydzieści | 7,5 | 2 WEZWANIE ALARMOWE | Połączenie alarmowe (IG1) |
Reklamy reklamowe
Rozmieszczenie bezpieczników na siedzeniu kierowcy
| Nie. | Natężenie w amperach | Nazwisko | Obwód chroniony |
|---|---|---|---|
| jeden | 30A | PASS A/CON BLOW LH | Lewy silnik dmuchawy pasażera A / CON |
| 2 | 20A | E/POWER KROK | Moduł stopni elektrycznych (B+) |
| 3 | 30A | PASS A/CON BLOW RH | Silnik prawego wentylatora pasażera A / CON |
| 4 | 7,5A | 1 WENTYLATOR ELEKTRYCZNY | Moduł sterowania wentylatorem (B+) |
| pięć | 10 A | KARNET DO SYPIALNI | Lampka do sypialni (przód/środek/tył) |
| 6 | 15A | ZASILANIE (IG2) | SKRZYNKA POMOCNICZA (AUX IG2) |
| 7 | 30A | 1 PRZYCZEPA | Moduł przyczepy (B+) |
| osiem | 25A | OGRZEWANIE FOTELI | Moduł siedzenia HTD lewy / prawy (ciepłe B +) |
| dziewięć | 10 A | ZASILANIE POMOCNICZE (SILNIK PRACUJĄCY) | SKRZYNKA POMOCNICZA (SILNIK URUCHOMIONY) |
| dziesięć | 15A | 2 PRZYCZEPA | Moduł przyczepy (B+) |
| jedenaście | 20A | PODGRZEWANIE 1 | Moduł podgrzewania wstępnego |
| 12 | 25A | ZASILANIE (B+) | SKRZYNKA POMOCNICZA (AUX B+) |
| 13 | 15A | 3 PRZYCZEPA | Moduł przyczepy (B+) |
| czternaście | 30A | PASS A/CON C/FAN LH | Lewy silnik dmuchawy pasażera A / CON |
| piętnaście | 10 A | CZUJNIK BATERII | Czujnik baterii |
| szesnaście | 30A | GAŹNIK HTR | Filtr paliwa HTR |
| 17 | 7,5A | PASS HTR/BLOW SIG FR | Moduł sterujący nagrzewnicy pasażera (przedni silnik dmuchawy SIG) |
| 18 | 15A | KAPTUR DCU | Czujnik PM, czujnik NOX (przód/tył), moduł sterowania dozowaniem (WEJŚCIE IG1) |
| dziewiętnaście | 20A | 1 DCU | Moduł kontroli dozowania (B+) |
| dwadzieścia | 7,5A | PASS HTR/BLOW SIG RR | Moduł sterujący nagrzewnicy pasażera (tylny silnik dmuchawy SIG) |
| 21 | 10 A | 2 WENTYLATORY ELEKTRYCZNE | Moduł sterowania wentylatorem (IG2) |
| 22 | 7,5A | PASS A/CON BLOW SIG LH | Tylny moduł sterowania klimatyzacją (lewy silnik dmuchawy SIG) |
| 23 | 7,5A | PASS A/CON BLOW SIG RH | Tylny moduł sterujący klimatyzacji (silnik dmuchawy SIG po prawej stronie) |
| 24 | 10 A | A/CON RR (IG2) | Tylny moduł sterowania klimatyzacją |
| 25 | 20A | 2 DCU | Moduł kontroli dozowania (B+) |
| 26 | 20A | 3 DCU | Moduł kontroli dozowania (B+) |
| 27 | 10 A | IG2 | Moduł napędu elektrycznego, SEAT BOX (przekaźnik AUX POWER (IG2) * S) |
| 28 | 30A | PASS A/CON C/FAN RH | Silnik prawego wentylatora pasażera A / CON |
| 29 | 25A | PRZEJŚĆ HTR FRT | Silnik dmuchawy nagrzewnicy przedniego pasażera |
| trzydzieści | 25A | PRZELICZ HTR RR | Silnik dmuchawy nagrzewnicy tylnego pasażera |
Przyporządkowanie bezpieczników w panelu bezpieczników baterii
| Nie. | Natężenie w amperach | Nazwisko | Obwód chroniony |
|---|---|---|---|
| jeden | 40A | DCU.PRINCIPAL | Moduł kontroli dozowania (B+) |
| 2 | 150A | PASS.HTR (BUS) PASS, A / CON (BUS) AUX, BATT (TRK / VAN) | 1. AUTOBUS: SIEDZISKO (PASS HTR FRT 25A. PASS HTR/BLOW SIG FR 7.5A, PASS HTR RR 25A. PASS HTR/BLOW SIG RR 7.5A. PASS A/CON C/FAN LH 30A. PASS A/CON C /FAN RH 30A, PASS A/CON BLOW LH 30A, PASS A/CON BLOW SIG LH 7,5A.PASS A/CON BLOW RH 30A, PASS A/CON BLOW SIG RH 7,5A) 2. VAN/CAMION : Akumulator pomocniczy |
| 3 | 70 lat | 2 MIEJSCA_F/BOX | SIEDZISKO (B + 2 / B + 3), czujnik PM. Czujnik NOX (przód/tył), moduł sterowania dozowaniem (WEJŚCIE IG1) |
| 4 | 70 lat | 1 SEAT_F/BOX | SIEDZISKO (B + 1 / B + 4) |
Rozmieszczenie bezpieczników w komorze silnika
Reklamy reklamowe
| Nie. | Natężenie w amperach | Nazwisko | Obwód chroniony |
|---|---|---|---|
| jeden | 10 A | 2 A / KON | Sprężarka A/C PASS |
| 2 | 15A | 4 ecu | Moduł sterujący silnika (akumulator stały (+)) |
| 3 | 10 A | 1 A / KON | SZAFKA SPRĘŻARKI KLIMATYZACJI |
| 4 | 10 A | 1 CZUJNIK | Siłownik elektryczny VGT, obejście chłodzenia EGR, UH_BOX (przekaźnik pompy paliwa „S”) |
| pięć | 10 A | ZAPASOWY | |
| 6 | 20A | 1 ecu | Moduł sterujący silnika (akumulator (+)) |
| 7 | 10 A | 2 CZUJNIK | UH_BOX (Przekaźnik A / CON1 'S’, Przekaźnik A / CON2 'S’, Przekaźnik WENTYLATOR SKRAPLACZ LH.RH1 / 2 'S’) |
| osiem | 20A | 2 ecu | Moduł sterujący silnika (akumulator (+)) |
| dziewięć | 10 A | 3 CZUJNIK | Sonda lambda |
| dziesięć | 7,5A | LAMPA ZAPASOWA | Lampa zespolona tylna lewa/prawa (wstecz), lusterko wewnętrzne (wstecz), moduł przyczepy (kopia zapasowa), moduł dynamicznej kontroli pojazdu (przełącznik cofania), klakson cofania |
| jedenaście | 7,5A | 3 ABS | Moduł przeciwblokujący (IG1), moduł dynamicznej kontroli pojazdu (IG1), czujnik kąta skrętu (IG1) |
| 12 | 7,5A | 5 CZUJNIK | Czujnik przepływu powietrza, moduł sterujący silnika (TERMINAL15 (WEJŚCIE IG1)) |
| 13 | 7,5A | INHIBITOR | UH_BOX (przekaźnik wstrzymania uruchomienia 'S’) |
| czternaście | 60A | 3 B+ | Inteligentna skrzynka przyłączeniowa (B + 3) |
| piętnaście | 60A | VDC | Moduł dynamicznego sterowania pojazdem (B + silnik pompy) |
| szesnaście | 40A | 2 ABS | Moduł przeciwblokujący (zawór elektromagnetyczny B +), moduł dynamicznej kontroli pojazdu (zawór elektromagnetyczny B +) |
| 17 | 40A | 1 para | Moduł przeciwblokujący (B + silnik pompy) |
| 18 | 60A | 2 B+ | Inteligentna skrzynka przyłączeniowa (B + 2) |
| dziewiętnaście | 80A | BLASK | Moduł przekaźnika świec żarowych (Plus Direct) |
| dwadzieścia | 50A | 4 B+ | Inteligentna skrzynka przyłączeniowa (B + 4) |
| 21 | 50A | Liceum | Blok systemu zarządzania silnikiem (B+) |
| 22 | 15A | TRĄBIĆ | TRĄBIĆ |
| 23 | 10 A | WOM | Zawór magnetyczny WOM |
| 24 | 20A | F / POMPA | Czujnik pompy paliwa (silnik pompy paliwa (+)) |
| 25 | 15A | B / Róg | Sygnalizator antywłamaniowy |
| 26 | 25A | C/ZAPALNICZKA P/WYJŚCIE RR | Zapalniczka, gniazdo do przechowalni bagażu |
| 27 | 25A | P/SORTIE CTR i RH | Gniazdo zasilania (w środku, z przodu po prawej) |
| 28 | 20A | ODLODZENIE | ODLODZENIE |
| 29 | 40A | WENTYLATOR SKRAPLACZA | Lewy/prawy silnik wentylatora skraplacza klimatyzacji |
| trzydzieści | 30A | PRZEDNIA WYCIERACZKA | Silnik wycieraczki przedniej |
| 31 | 50A | OGRZEWANIE 4 PTC | Grzałka PTC EXTN (PTC4+) |
| 32 | 50A | OGRZEWANIE 3 PTC | Grzałka PTC EXTN (PTC3+) |
| 33 | 50A | OGRZEWANIE 2 PTC | Grzałka PTC EXTN (PTC2+) |
| 34 | 50A | OGRZEWANIE 1 PTC | Grzałka PTC EXTN (PTC1+) |
| 35 | 40A | IG2 | IGN_Switch (B2), elektromagnes rozrusznika |
| 36 | 50A | IG1 | IGN_Przełącznik (B1) |
| 37 | 50A | 1 mld+ | Inteligentna skrzynka przyłączeniowa (B + 1) |
| 38 | 50A | MIŁOŚNIK | Silnik dmuchawy |
| 39 | 150A / 200A | WSZYSTKO | ALTERNATOR |
