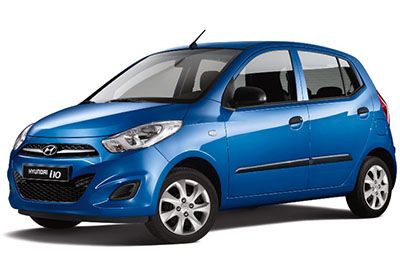

W tym artykule rozważymy pierwszą generację Hyundaia Grand i10, produkowanego od 2008 do 2013 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Hyundai i10 2010 i 2013 , uzyskasz informacje o lokalizacji paneli bezpieczników we wnętrzu samochodu oraz dowiedz się więcej o przypisaniu każdego bezpiecznika (układ bezpieczników).
Układ bezpieczników Hyundai i10 2008-2013
Wykorzystywane są informacje z instrukcji obsługi 2010 i 2013. Lokalizacja i funkcja bezpieczników w samochodach produkowanych w innym czasie mogą się różnić.
Bezpieczniki zapalniczki (gniazdo zasilania) znajdują się w skrzynce bezpieczników w desce rozdzielczej (patrz bezpieczniki „RR P / OUTLET” i/lub „ZAPALNICZKA”).
Lokalizacja skrzynki bezpieczników
Panel
Skrzynka bezpieczników znajduje się po stronie kierowcy na tablicy rozdzielczej, za pokrywą.
Pojazdy z kierownicą po lewej stronie
Pojazdy z kierownicą po prawej stronie
Komora silnika
Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).
Wewnątrz osłon bezpieczników / przekaźników znajduje się nalepka opisująca nazwę i pojemność bezpiecznika / przekaźnika. Wszystkie opisy paneli bezpieczników w tej instrukcji mogą nie dotyczyć Twojego pojazdu. Jest poprawna w momencie druku. Podczas sprawdzania skrzynki bezpieczników pojazdu należy zapoznać się z etykietą skrzynki bezpieczników.
2010
Reklamy reklamowe
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2010)
Reklamy reklamowe
Przyporządkowanie bezpieczników w komorze silnika (dla 1.1L i 1.2L) (2010)
Przydział bezpieczników w komorze silnika (dla 1.0L) (2010)
2013
Reklamy reklamowe
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2013)
| Opis | Ocena bezpiecznika | Chroniony komponent |
|---|---|---|
| P / WDW LH | 20A | Przełącznik szyby kierowcy, przełącznik szyby tylnej lewej lewej |
| P/WDW RH | 20A | Przełącznik wspomagania szyb, przełącznik prawego tylnego okna |
| KOLEJKA LP LH | 10 A | Światło pozycyjne (przednie lewe, tylne lewe), światło rejestracyjne, jednostka DRL |
| KOLEJKA LP-RH | 10 A | Światło pozycyjne (przednie prawe, tylne prawe), światło rejestracyjne, oświetlenie (bez DRL) |
| DIODA 1 | – | Przekaźnik przednich świateł przeciwmgielnych |
| DIODA 2 | – | Skrzynka I / P (przekaźnik przednich świateł przeciwmgielnych), przełącznik przednich świateł przeciwmgielnych |
| DIODA 3 | – | Przełącznik wielofunkcyjny — sygnał przełącznika reflektorów |
| DIODA 4 | – | Boîtier I/P (OGON RH 10A) |
| DIODA 5 | – | Tylny przekaźnik przeciwmgielny |
| AUDIO B + (bezpiecznik pamięci) | 15A | audio |
| ROOM LP (Bezpiecznik pamięci) | 10 A | Oświetlenie sypialni, oświetlenie bagażu, ETACS, klaster, OBD-2, przełącznik ostrzegawczy drzwi, tylny wyłącznik przeciwmgielny, zegar cyfrowy |
| ZATRZYMAJ LP | 10 A | Wyłącznik, wysokie światło hamowania |
| RYZYKO | 10 A | Wyłącznik zagrożenia, skrzynka ICM (przekaźnik zagrożenia), lampa błyskowa |
| TRĄBIĆ | 10 A | Skrzynka ICM (przekaźnik sygnału dźwiękowego alarmu przeciwwłamaniowego), przekaźnik sygnału dźwiękowego |
| F/MGŁA LP | 10 A | Przekaźnik przednich świateł przeciwmgielnych |
| abs | 10 A | Jednostka ABS, jednostka ESP, diagnostyka, wyłącznik stop-ESP |
| T / SIG SEC | 10 A | Przełącznik świateł awaryjnych, Przedni kierunkowskaz lewy/prawy, Tylny kierunkowskaz lewy/prawy, Przedni wzmacniacz boczny lewy/prawy, Klaster skrętu w lewo/w prawo |
| CEWKA IG | 15A | Czujnik przepływu powietrza (Diesel), Cewka zapłonowa, Czujnik prędkości MT, Przekaźnik podgrzewacza paliwa (Diesel), Skraplacz (benzyna 1,2 l), ECU (Diesel), Czujnik wody filtra paliwa (Diesel) |
| B/UP LP | 10 A | Wyłącznik awaryjny, lewe/prawe tylne światło zespolone (zapasowe), przesunięcie ATM, PCU, przełącznik wyciszania |
| A/SAC IND | 10 A | Grupa |
| TORBA | 10 A | Wyłącznik poduszki powietrznej pasażera, ACU_A, Poduszka powietrzna kierowcy, Poduszka powietrzna pasażera, Napinacz lewy / prawy, Poduszka powietrzna boczna lewa / prawa, Czujnik zderzenia lewy / prawy boczny, Czujnik zderzenia lewy / prawy przedni |
| GRUPA | 10 A | Klaster, ETACS, timer pasów bezpieczeństwa, MDPS_A, ALT_R |
| ZAPALNICZKA | 15A | Zapalniczka |
| ACC AUDIO | 10 A | Audio, przełącznik lusterka zewnętrznego, silnik lusterka zewnętrznego lewego/prawego, zegar cyfrowy |
| A/CON SW | 10 A | Przełącznik klimatyzatora, ECU, termistor |
| IND HTD | 10 A | Tylny włącznik nagrzewnicy (wskaźnik), ECU |
| DRL | 10 A | Jednostka DRL |
| IG2 | 10 A | Przekaźnik dmuchawy, przedni przekaźnik przeciwmgielny, jednostka DRL, ETACS, przełącznik wlotowy, moduł PTC (Diesel), lewy siłownik HLLD |
| H/LP LH | 10 A | Reflektor lewy, reflektor lewy góra/dół, grupa (wskaźnik reflektora wysoki) |
| H/LP RH | 10 A | Reflektor w prawo, Reflektor w prawo w górę / w dół, przełącznik HLLD, siłownik HLLD w prawo |
| PRZEDNIA WYCIERACZKA | 25A | Silnik wycieraczki przedniej, przełącznik wielofunkcyjny, silnik wycieraczki przedniej B +, silnik spryskiwacza przedniego |
| RR MGŁA LP | 10 A | Tylny przekaźnik przeciwmgielny |
| SIEDZENIE HTD | 15A | Podgrzewany przełącznik z lewej/prawej strony |
| WYCIERACZKI | 15A | Silnik wycieraczki tylnej, przełącznik wielofunkcyjny, wycieraczka tylna, silnik wycieraczki tylnej B +, silnik wycieraczki tylnej, silnik szyberdachu |
| D/LOCK I S/DACH | 20A | Skrzynka ICM (przekaźnik blokowania / odblokowywania), sterownik / siedzenie / tylny prawy / tylny lewy siłownik zamka drzwi, siłownik zamka tylnej klapy, szyberdach |
| VERRE HTD | 25A | Przekaźnik tylnej grzałki |
| ZACZĄĆ | 10 A | Przekaźnik rozrusznika, skrzynka ICM (przekaźnik rozrusznika alarmu przeciwkradzieżowego) |
| ZAPASOWY | 10 A | Zapasowy bezpiecznik |
| ZAPASOWY | 15A | Zapasowy bezpiecznik |
| ZAPASOWY | 20A | Zapasowy bezpiecznik |
| ZAPASOWY | 25A | Zapasowy bezpiecznik |
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2013)
| Opis | Ocena bezpiecznika | Chroniony komponent |
|---|---|---|
| GŁÓWNY | 100A (esencja) / 125A (diesel) | B + szafa maszynowni, Altornator |
| MDPS | 80A | MDPS_B |
| IGN 2 | 50A | Zestaw kluczy, przekaźnik rozrusznika |
| IGN 1 | 30A | Zestaw kluczy |
| AKUMULATOR1 | 30A | Bezpiecznik pamięci (AUDIO 15A / ROOM LP 10A), tylny przekaźnik |
| ECU | 30A | Główny przekaźnik, F/PUMP 20A, ECU 2 10A |
| R / WENTYLATOR | 30A | Wysoki przekaźnik wentylatora chłodnicy, niski przekaźnik wentylatora chłodnicy |
| F_HTR | 30A | Przekaźnik podgrzewacza paliwa (Diesel) |
| AKUMULATOR2 | 50A | BLOKADA DACHU 20A, TYŁ HTD 25A, NIEBEZPIECZEŃSTWO 10A, STOP 10A, F / MGŁA 10A, KLAKSON 10A |
| P/WDW | 30A | Skrzynka I / P (B + elektryczny przekaźnik szyb) |
| ABS 2 | 40A | Jednostka ABS, jednostka ESP, odpowietrzanie |
| ABS 1 | 40A | Jednostka ABS. Jednostka ESP. Oczyszczanie powietrza |
| ROK | 30A | Przekaźnik dmuchawy |
| ECU | 10 A | ECU, moduł PTC (diesel) |
| INJ | 15A | Wtryskiwacz 1/2/3/4, ISCA, ECU, przekaźnik podgrzewacza (Diesel), przekaźnik PTC 1/2/3 (Diesel), siłownik VGT (Diesel), siłownik EGR (Diesel), siłownik przepustnicy (Diesel), wir próżniowy (Diesel), czujnik położenia wałka rozrządu (Diesel), blok immobilizera |
| SNSR | 10 A | ECU, czujnik położenia wału korbowego, czujnik położenia wałka rozrządu, czujnik 02 wysoki, czujnik 02 niski, immobiliser, sonda lambda (Diesel), wyłącznik (Diesel) |
| ECU (DSL) | 20A | ECU (Diesel) |
| F_POMPA | 20A | Przekaźnik pompy paliwa |
| A / KON | 10 A | Przekaźnik klimatyzacji |
