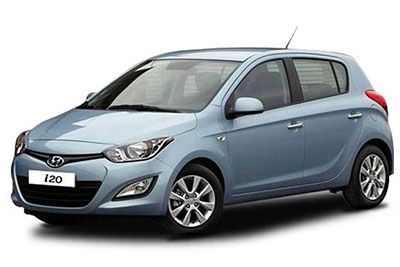

W tym artykule rozważymy pierwszą generację Hyundaia i20, produkowanego od 2008 do 2014 roku. Znajdziesz tutaj schematy skrzynek bezpieczników Hyundai i20 2010 i 2013 , informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz informacje o przeznaczeniu każdego bezpiecznika (rozmieszczenie bezpieczników).
Układ bezpieczników Hyundai i20 2008-2014
Wykorzystywane są informacje z instrukcji obsługi 2010 i 2013. Lokalizacja i funkcja bezpieczników w samochodach produkowanych w innym czasie mogą się różnić.
Bezpiecznik zapalniczki (gniazdo) znajduje się w skrzynce bezpieczników na desce rozdzielczej (patrz bezpiecznik „C / LIGHT” lub „C / LIGHTER”).
Lokalizacja skrzynki bezpieczników
Panel
Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po stronie kierowcy), za pokrywą.
Pojazdy z kierownicą po lewej stronie
Pojazdy z kierownicą po prawej stronie
Reklamy reklamowe
Komora silnika
Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).
Silnik benzynowy
Silnik Diesla
Wewnątrz osłon bezpieczników / przekaźników znajduje się nalepka opisująca nazwę i pojemność bezpiecznika / przekaźnika. Wszystkie opisy paneli bezpieczników w tej instrukcji mogą nie dotyczyć Twojego pojazdu. Jest poprawna w momencie druku. Podczas sprawdzania skrzynki bezpieczników pojazdu należy zapoznać się z etykietą skrzynki bezpieczników.
2010
Reklamy reklamowe
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2010)
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| PRZEDNIA WYCIERACZKA | 25A | Silnik wycieraczki przedniej, przełącznik wielofunkcyjny (przełącznik wycieraczek) |
| O/S MIR HTD | 10 A | ECM (M/T), PCM (A/T), moduł klimatyzacji, elektryczne lusterko zewnętrzne kierowcy, elektryczne lusterko zewnętrzne pasażera |
| H/LP LH | 10 A | Lampa przednia LH |
| ZŁĄCZE ZASILANIA (KOMORA) | 10 A | Przekaźnik RR HTD, przełącznik ostrzegawczy drzwi, zestaw wskaźników, przekaźnik RR HTD, przełącznik ostrzegawczy drzwi, zestaw wskaźników, komputer pokładowy, moduł monitorowania ciśnienia w oponach, BCM, klimatyzacja modułu sterującego, lampa bagażowa, zespół konsoli sufitowej, lampa przednia komora, centralna lampa Hall |
| ZŁĄCZE ZASILANIA (AUDIO) | 20A | audio |
| P/WDW RH | 25A | Główny przełącznik szyby, moduł szyby bezpieczeństwa kierowcy, prawy tylny przełącznik szyby, przełącznik szyby pasażera (LHD) |
| P / WDW LH | 25A | Główny wyłącznik szyby, moduł szyby bezpieczeństwa kierowcy, przełącznik szyby tylnej prawej, przełącznik szyby pasażera (RHD) |
| S/HTD | 15A | Przełącznik ogrzewania siedzenia pasażera, przełącznik ogrzewania siedzenia kierowcy |
| WYCIERACZKI | 15A | Silnik wycieraczki tylnej, przełącznik wielofunkcyjny (przełącznik wycieraczek) |
| H/LP RH | 10 A | Prawy reflektor, zestaw wskaźników (reflektor ILL.) |
| IGN 2 | 10 A | Przełącznik poziomowania reflektorów, czujnik Incar, BCM, moduł sterujący klimatyzacji, moduł sterujący szyberdachu, lewy / prawy reflektor, skrzynka bezpieczników i przekaźnik E / R (przekaźnik FFHS, przekaźnik DRL, przekaźnik dmuchawy), skrzynka bezpieczników i przekaźnik DSL (przekaźnik PTC 2, przekaźnik PTC 3) |
| UCP | 10 A | Czujnik ostrzegawczy filtra paliwa, czujnik przepływu powietrza, ECM (M/T), PCM (A/T) |
| ZATRZYMAJ LP | 15A | Wyłącznik świateł hamowania, złącze łącza danych, przekaźnik P / WDW |
| TORBA | 10 A | Moduł przełącznika przypomnienia o pasach bezpieczeństwa, moduł sterujący SRS |
| RYZYKO | 15A | Przełącznik zagrożenia, przekaźnik zagrożenia |
| P/W BEZPIECZEŃSTWO | 15A | Moduł okna elektrycznego bezpieczeństwa kierowcy |
| GRUPA | 10 A | Komputer pokładowy, zestaw wskaźników (ILL.), BCM |
| TCU | 10 A | Przełącznik Over Driver, generator impulsów „A”, generator impulsów „B”, czujnik prędkości pojazdu |
| IGN1 | 10 A | Generator (KAPPA), moduł sterujący EPS, moduł monitorowania ciśnienia w oponach |
| abs | 10 A | Przełącznik ESP, czujnik kąta skrętu, moduł sterujący ABS, moduł sterujący ESP, czujnik odchylenia, skrzynka bezpieczników i przekaźnik E/R (wielofunkcyjne złącze kontrolne) |
| CEWKA ZAPŁONOWA | 15A | Cewka zapłonowa (KAPPA), cewka zapłonowa nr 1 ~ nr 4 (GAMMA), skraplacz (GAMMA) |
| B/UP LP | 10 A | Przełącznik zakresu skrzyni biegów (GAMMA), przełącznik świateł awaryjnych |
| A/SAC IND | 10 A | Zestaw wskaźników (A / BAG ILL) |
| T / SIG SEC | 10 A | Przełącznik zagrożenia |
| KOLEJKA LP LH | 10 A | Przekaźnik DRL, lampa rejestracyjna, lewe tylne światło zespolone, reflektor |
| KOLEJKA LP RH | 10 A | Prawy przedni reflektor, prawe tylne światło zespolone, oświetlenie |
| CAC | 10 A | Elektryczne lusterko zewnętrzne, audio, komputer pokładowy |
| C / ŚWIATŁO | 15A | Zapalniczka |
| RR MGŁA LP | 10 A | Przekaźnik przeciwmgielny RR |
| B / Róg | 15A | Przekaźnik B / A |
| ZABLOKUJ DR | 20A | Przekaźnik odblokowujący T/bramę, przekaźnik blokady/odblokowania DR, przekaźnik martwej blokady |
| FRT MGŁA LP | 10 A | Przekaźnik przeciwmgielny FRT |
| SKŁADANIE | 10 A | Przełącznik elektrycznego lusterka zewnętrznego |
| S / TOIT | 20A | Moduł sterujący szyberdachu |
| ZACZĄĆ | 10 A | ECM (DSL), E/R bezpieczniki i przekaźniki (przekaźnik startowy, przekaźnik B/alarmowy) |
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (benzyna) (2010)
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| WIELOTOPIALNE: | ||
| AKUMULATOR2 | 50A | Złącze I/P (RELAY P/WDW, Bezpiecznik (SAFETY P/W 15A, NIEBEZPIECZEŃSTWO 15A)) |
| AKUMULATOR1 | VV | Złącze I/P (TAIL RELAY, Topipik (S/ROOF 20A, SKŁADANIE 10A, DR LOCK 20A, STOP LP 15A, B/A HORN 15A, RR FOG LP 10A, FRT FOG LP 10A, Connecteur d’alimentation (ROOM 10A, AUDIO 20A)))) |
| C / WENTYLATOR | 30A | Przekaźnik C/FAN HI, przekaźnik C/FAN LOW |
| GŁÓWNY | 125A | Generateur, topliwy (ABS 1 40A, ABS 2 40A, RR HTD 40A, BLOWER 40A, MDPS 80A, A/CON 1 10A) |
| ABS 2 | 40A | Uniwersalne złącze sterujące, moduł sterujący ABS, moduł sterujący ESP |
| ABS 1 | 40A | Uniwersalne złącze sterujące, moduł sterujący ABS, moduł sterujący ESP |
| RR HTD | 40A | Przekaźnik RR HTD |
| MIŁOŚNIK | 40A | Przekaźnik dmuchawy |
| MDPS | 80A | Moduł sterujący ESP |
| BEZPIECZNIK: | ||
| IGN 2 | 50A | Stacyjka |
| ECU A | 30A | ECM (M/T), PCM (A/T), przekaźnik sterowania silnikiem (przekaźnik główny) |
| F / POMPA | 20A | Przekaźnik F / POMPA |
| IGN 1 | 40A | Stacyjka |
| TRĄBIĆ | 10 A | Przekaźnik klaksonowy |
| SNSR 1 | 10 A | Czujnik położenia wałka rozrządu, zawór elektromagnetyczny kontroli przedmuchu wkładu, czujnik tlenu (wysoki, niski), moduł sterujący immobilizera, przekaźnik C / FAN LOW, przekaźnik C / FAN HI |
| EKUB | 10 A | ECM (M/T), PCM (A/T) |
| DRL | 10 A | Sol (BCM) |
| 1 ecu | 20A | ECM (M/T), PCM (A/T) |
| INJ | 15A | Wtryskiwacz nr 1 ~ nr 4, siłownik regulacji prędkości biegu jałowego, przekaźnik A/CON, zawór kontroli oleju (GAMMA) |
| A / CON 2 | 10 A | Moduł sterowania klimatyzacją |
| A / CON 1 | 10 A | Przekaźnik A/CON |
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (Diesel) (2010)
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| WIELOTOPIALNE: | ||
| AKUMULATOR2 | 50A | Złącze I/P (RELAY P/WDW, Bezpiecznik (SAFETY P/W 15A, NIEBEZPIECZEŃSTWO 15A)) |
| AKUMULATOR1 | VV | Złącze I/P (TAIL RELAY, Topipik (S/ROOF 20A, SKŁADANIE 10A, DR LOCK 20A, STOP LP 15A, B/A HORN 15A, RR FOG LP 10A, FRT FOG LP 10A, Connecteur d’alimentation (ROOM 10A, AUDIO 20A)))) |
| C / WENTYLATOR | 30A | Przekaźnik C/FAN HI, przekaźnik C/FAN LOW |
| GŁÓWNY | 125A | Generateur, topliwy (ABS 1 40A, ABS 2 40A, RR HTD 40A, BLOWER 40A, MDPS 80A, A/CON 1 10A) |
| ABS 2 | 40A | Uniwersalne złącze sterujące, moduł sterujący ABS, moduł sterujący ESP |
| ABS 1 | 40A | Uniwersalne złącze sterujące, moduł sterujący ABS, moduł sterujący ESP |
| RR HTD | 40A | Przekaźnik RR HTD |
| MIŁOŚNIK | 40A | Przekaźnik dmuchawy |
| MDPS | 80A | Moduł sterujący ESP |
| ADSL | 150A | Skrzynka bezpieczników i przekaźników DSL (przekaźnik podgrzewania, przekaźnik PTC 1, przekaźnik PTC 2, przekaźnik PTC 3) |
| BEZPIECZNIK: | ||
| IGN 2 | 50A | Stacyjka |
| ECU A | 30A | ECM (M/T), PCM (A/T), przekaźnik sterowania silnikiem (przekaźnik główny) |
| F/HTR | 20A | Przekaźnik FFHS |
| IGN 1 | 40A | Stacyjka |
| TRĄBIĆ | 10 A | Przekaźnik klaksonowy |
| SNSR 1 | 10 A | Czujnik położenia wałka rozrządu, zawór elektromagnetyczny kontroli przedmuchu wkładu, czujnik tlenu (wysoki, niski), moduł sterujący immobilizera, przekaźnik C / FAN LOW, przekaźnik C / FAN HI |
| DRL | 10 A | Sol (BCM) |
| 2 ecu | 10 A | Zawór regulatora ciśnienia paliwa |
| 1 ecu | 20A | ECM |
| INJ | 15A | Przekaźnik A / CON, czujnik położenia wałka rozrządu, siłownik VGT, siłownik EGR, moduł sterujący immobilizera, bezpiecznik DSL i skrzynka przekaźników (przekaźnik podgrzewania wstępnego, przekaźnik PTC 1) |
| A/CON2 | 10 A | Moduł sterowania klimatyzacją |
| A / CON 1 | 10 A | Przekaźnik A/CON |
Rozmieszczenie bezpieczników w podtabeli bezpieczników w komorze silnika (2010)
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| BLASK | 80A | Przekaźnik świec żarowych, przekaźnik nagrzewnicy powietrza |
| CTP 1 | 50A | Przekaźnik PTC 1 |
| CTP 2 | 50A | Przekaźnik PTC 2 |
| CTP 3 | 50A | Przekaźnik PTC 3 |
2013
Reklamy reklamowe
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2013)
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2013)
