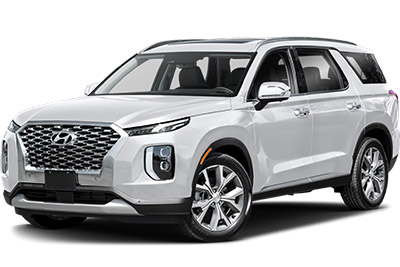

Średniej wielkości crossover Hyundai Palisade jest dostępny od 2020 roku do dziś. W tym artykule znajdziesz schematy skrzynek bezpieczników Hyundai Palisade 2020 , informacje o lokalizacji paneli bezpieczników w samochodzie, a także poznasz przeznaczenie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźnika.
Contents
Układ bezpieczników Hyundai Palisade 2020-…
Bezpieczniki zapalniczki (gniazdo zasilania) Hyundai Palisade znajdują się w skrzynce bezpieczników w komorze silnika (patrz bezpieczniki „POWER OUT 1”, „POWER OUT 2”, „OUT D 'SUPPLY 3” i „SUPPLY OUTPUT 4 „).
Lokalizacja skrzynki bezpieczników
Wewnętrzna skrzynka bezpieczników
Skrzynka bezpieczników znajduje się za pokrywą na desce rozdzielczej po stronie kierowcy.
Skrzynka bezpieczników w komorze silnika
Zdejmij pokrywę panelu bezpieczników, naciskając zaczep i pociągając do góry.
Schematy skrzynek bezpieczników
Reklamy reklamowe
2020
Przedział pasażerski
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2020)
| Nazwisko | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| MODUŁ 4 | 7,5A | Złącze łącza danych, włącznik świateł hamowania, moduł drzwi kierowcy |
| PODUSZKA POWIETRZNA 1 | 15A | Moduł sterujący SRS, czujnik wykrywania pasażerów |
| PRZEŁĄCZNIK HAMULCA | 7,5A | IBU, włącznik świateł hamowania |
| MODUŁ 9 | 15A | Moduł sterujący klimatyzacji przedniej, przetwornik niskiego napięcia DC-DC (audio), tylna klapa zasilana, moduł sterujący IMS kierowcy, wyświetlacz przezierny, moduł drzwi kierowcy, lusterko zewnętrzne zasilania kierowcy / pasażera, wskaźnik bezpieczeństwa, czujnik deszczu, tylny czujnik ostrzegawczy pasażera ( ROA), 3. moduł sterujący składaniem siedzenia |
| MODUŁ 10 | 10 A | LH / RH Jednostka ostrzegająca o kolizji w martwym polu, przełącznik przedniej konsoli, tylny moduł klimatyzacji, elektrochromowe lusterko wsteczne, złącze łącza danych, przednia ładowarka bezprzewodowa |
| PODUSZKA POWIETRZNA IND | 10 A | Wskaźnik pasa bezpieczeństwa, zestaw wskaźników |
| MATKA 1 | 7,5A | MATKA |
| MODUŁ 2 | 7,5A | 1. moduł sterujący ogrzewaniem fotela, 1. moduł sterujący fotela wentylowanego, 2. moduł sterujący fotela wentylowanego z lewej / prawej strony, 2. moduł sterujący ogrzewaniem fotela lewego / prawego, 3. moduł sterujący fotela składanie fotela, gniazdko prądu zmiennego, moduł inwertera, moduł monitora widoku panoramicznego |
| MODUŁ 8 | 7,5A | Klamka zewnętrzna inteligentnego kluczyka kierowcy / pasażera, lusterko zewnętrzne kierowcy / pasażera, elektromagnes kluczyka, centralna klawiatura przednia (wyłącznik ostrzegawczy) |
| OGRZEWANIE PRZEDNIE | 20A | 1. moduł sterowania wentylacją powietrza, 1. moduł sterowania ogrzewaniem fotela |
| PODUSZKA POWIETRZNA 2 | 15A | Moduł sterujący SRS |
| E-SHIFT 2 | 10 A | Elektroniczny przełącznik dźwigni zmiany biegów ATM (SBW), SCU |
| MODUŁ 5 | 7,5A | Przełącznik na Crash Pad, IBU, inteligentny radar tempomatu, 4WD ECM, przełącznik na konsoli przedniej, moduł utrzymania pasa ruchu (liniowy) |
| MATKA 2 | 15A | IBU, wyłącznik zapłonu |
| SŁONECZNY DACH 2 | 20A | Dach panoramiczny |
| MODUŁ 1 | 7,5A | MATKA |
| P / ZWYCIĘSTWO (3e) | 20A | Moduł sterujący składaniem trzeciego siedzenia |
| P / PRAWE OKNO | 25A | Moduł elektrycznego podnośnika szyby pasażera, przełącznik podnośnika szyby tylnej prawej |
| SIEDZENIE TYLNE (LEWE) | 25A | Drugi wentylowany lewy moduł sterowania fotela, drugi podgrzewacz fotela, moduł sterowania, drugi lewy siłownik składania pochylenia fotela |
| GRUPA | 7,5A | Zestaw wskaźników, wyświetlacz head-up |
| MDPS | 10 A | Jednostka MDPS |
| Klimatyzacja | 7,5A | Blok zacisków I / R (przekaźnik wentylatora FRT, przekaźnik wentylatora RR, przekaźnik grzałki PTC 1/2), przedni moduł sterowania klimatyzacją |
| ZABEZPIECZENIE PRZED DZIEĆMI | 15A | Skrzynka przekaźników ICM (przekaźnik blokady/odblokowania przed dziećmi) |
| ZAMEK | 20A | Przekaźnik zamka drzwi, przekaźnik odblokowywania drzwi, przekaźnik tylnej klapy, dwuobrotowy przekaźnik odblokowujący; |
| DACH SŁONECZNY 1 | 20A | Szyberdach |
| E-SHIFT 1 | 10 A | Elektroniczny przełącznik dźwigni zmiany biegów ATM (SBW), blok zacisków SOU, E / R (FUSE -E-SHIFTER 2) |
| P / LEWE OKNO | 25A | Moduł podnośnika szyby kierowcy, tylny lewy przełącznik szyby elektrycznej |
| MODUŁ 3 | 7,5A | MATKA |
| MODUŁ 6 | 7,5A | Jednostka główna audio, audio/wideo i nawigacja, niskoprądowy konwerter DC-DC (audio/AMP), przedni/tylny moduł sterowania klimatyzacją, pilotowy moduł sterowania IMS, lusterko elektrochromatyczne, przednia środkowa klawiatura, 1. moduł wentylowany fotelem, 1. ogrzewanie fotela moduł sterujący, 2. moduł sterujący wentylacji lewy / prawy fotel, 2. moduł sterujący ogrzewaniem fotela lewy / prawy, 3. moduł sterujący składaniem fotela |
| PRALKA | 15A | Przełącznik wielofunkcyjny |
| SIEDZENIE TYLNE (DR) | 25A | Drugi moduł sterowania wentylacją fotela, prawy, drugi moduł sterowania podgrzewaniem fotela, drugi prawy siłownik składania pochylenia fotela |
| WYCIERACZKA TYLNEJ SZYBY) | 15A | Przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej |
| NIE | 25A | AMP, niski konwerter DC-DC (AMP) |
| CAC | 7,5A | IBU, niski konwerter DC-DC (Audio / AMP) |
| P / OBLĘŻENIE (PRZEPUSTKA) | 30A | Przełącznik ręczny fotela pasażera |
| P / Oblężenie (DRV) | 30A | Moduł sterujący IMS kierowcy, przełącznik ręczny fotela kierowcy |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2020)
| Nazwisko | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| MDPS | 80A | Jednostka MDPS |
| WENTYLATOR CHŁODZĄCY 1 | 80A | Przekaźnik wentylatora chłodzącego (600W) |
| nas | 60A | Moduł ESC |
| B+4 | 50A | Blok złączy ICU (topliwy – MODUŁ 8, S/NAGRZEWNICA FRT, P/WINDOW RH, WZMACNIACZ, SZYBEKTORA) |
| B+3 | 50A | Blok złączowy ICU (topliwy – P/WINDOW LH, RR SEAT (LH), P/SEAT (DRV), P/SEAT (PASS)) |
| B+2 | 50A | Blok przyłączeniowy ICU (IPS 8 / IPS 10 / IPS 11 / IPS 12 / IPS 13 / IPS 14 / IPS 15) |
| PODGRZEWANY TYŁ | 40A | Przekaźnik tylnej grzałki |
| UCIECZKA 1 | 40A | Moduł ESC |
| MIŁOŚNIK | 40A | Przekaźnik dmuchawy |
| ESC 2 | 40A | Moduł ESC |
| OGRZEWANIE PTC 1 | 50A | Przekaźnik ogrzewania PTC 1 |
| OGRZEWANIE PTC 2 | 50A | Przekaźnik grzewczy PTC 2 |
| B+1 | 50A | Blok zacisków ICU (IPS 1 / IPS 2 / IPS 3 / IPS 5 / IPS 6 / IPS 7, przekaźnik blokady obciążenia długo/krótkotrwałego) |
| B+5 | 50A | Listwa zaciskowa ICU (Bezpiecznik – ZAMEK DRZWI, IBU 1, IBU 2, WYŁĄCZNIK HAMULCA, ZABEZPIECZENIE PRZED DZIEĆMI, FOTEL PRAWY (PRAWY), DACH SZYBERTY 2) |
| FALOWNIK | 30A | Jednostka inwertera AC |
| DRZWI PODNOSZONE ELEKTRYCZNIE | 30A | Elektryczny moduł tylnej klapy |
| PRZYCZEPA 1 | 40A | Lampa przyczepy |
| IG2 | 40A | Przekaźnik rozrusznika, listwa zaciskowa ICU (bezpiecznik – A/C, PODKŁADKA, WYCIERACZKA (TYŁ), MODUŁ 1, MODUŁ 2, TYLNY A/C) |
| POMPA OLEJOWA | 40A | Moduł elektronicznej pompy olejowej |
| WENTYLATOR CHŁODZĄCY 2 | 50A | Przekaźnik wentylatora chłodzącego |
| PODGRZEWANE LUSTERKO | 10 A | Elektryczne lusterko zewnętrzne kierowcy/pasażera, moduł klimatyzacji |
| Klimatyzacja 2 | 10 A | Moduł sterowania klimatyzacją |
| WYCIERACZKA PRZEDNIA 2 | 10 A | Przekaźnik wycieraczek (LO), silnik wycieraczek przednich |
| 6 ecu | 15A | PCM |
| liceum | 10 A | Czujnik baterii |
| E-Shift1 | 20A | Transmisja elektroniczna |
| 4×4 | 20A | AWD ECM |
| E-Shift2 | 10 A | Transmisja elektroniczna |
| WENTYLATOR 2 | 10 A | Moduł sterowania klimatyzacją |
| WENTYLATOR 1 | 40A | Przekaźnik wentylatora tylnego |
| TCU 1 | 15A | Przełącznik zasięgu transmisji |
| CZUJNIK 6 | 15A | Przekaźnik podgrzewania wstępnego |
| 3 ecu | 10 A | Moduł ESC |
| ZASTOSOWANIA | 10 A | Blok zacisków ICU |
| CZUJNIK 5 | 10 A | Czujnik wysokiego poziomu tlenu # 1 / # 2 |
| CEWKA ZAPŁONOWA | 20A | Cewka zapłonowa # 1 / # 2 / # 3 / # 4 / # 5 / # 6 |
| CZUJNIK 1 | 10 A | Przekaźnik pompy paliwa |
| Klimatyzacja 1 | 10 A | 2.4 GDI: Przekaźnik A/CON |
| WYCIERACZKA PRZEDNIA 1 | 30A | Główny przekaźnik wycieraczek |
| TCU 2 | 10 A | Kontroler TCM, SBW |
| 3 ecu | 20A | PCM |
| B / RÓŻ RÓG | 15A | Przekaźnik klaksonu antykradzieżowego |
| TRĄBIĆ | 15A | Przekaźnik klaksonowy |
| POMPA PALIWOWA | 20A | Przekaźnik pompy paliwa |
| 1 ecu | 20A | PCM |
| CZUJNIK 2 | 10 A | Przekaźnik klimatyzacji, zawór elektromagnetyczny zmiennego wlotu, zawór elektromagnetyczny pompy oleju, czujnik tlenu w dół, zawór sterujący olejem, grzejnik elektronicznego termostatu, zawór elektromagnetyczny sterowania przedmuchem |
| 2 ecu | 20A | PCM |
| GNIAZDO 1 | 20A | Tylne gniazdo zasilania 1 |
| GNIAZDO 2 | 20A | Tylne gniazdo zasilania 2 |
| CWC 3 | 10 A | Blok zacisków ICU (bezpiecznik – ACC) |
| 4 ecu | 10 A | PCM |
| IG 1 | 40A | Przekaźnik PDM (IG1) |
| CWC 1 | 40A | Przekaźnik ACC 1 |
| CWC 2 | 40A | Przekaźnik ACC 2 |
| 5 ecu | 30A | Główny przekaźnik |
| GNIAZDO ZASILANIA 3 | 20A | Gniazdo bagażowe |
| GNIAZDO ZASILANIA 4 | 20A | Przednie gniazdo zasilania |
| CZUJNIK 4 | 15A | Cewka zapłonowa # 1 / # 2 / # 3 / # 4 / # 5 / # 6, sterownik wentylatora chłodzącego |
