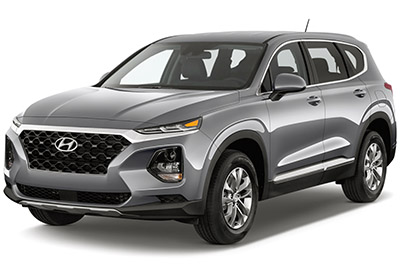

W tym artykule rozważymy czwartą generację Hyundaia Santa Fe (TM), dostępną od 2019 roku do dziś. Tutaj znajdziesz schematy skrzynek bezpieczników 2019 Hyundai Santa Fe , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu, a także poznasz przeznaczenie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźnika.
Układ bezpieczników Hyundai Santa Fe 2019-…
Bezpieczniki zapalniczki Hyundai Santa Fe znajdują się w skrzynce bezpieczników w komorze silnika – patrz bezpieczniki „POWER OUT 1” i „POWER OUT 2”.
Lokalizacja skrzynki bezpieczników
Panel
Skrzynka bezpieczników znajduje się po stronie kierowcy na tablicy rozdzielczej, za pokrywą.
Komora silnika
Schematy skrzynek bezpieczników
2019
Panel
Reklamy reklamowe
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2019)
| Nazwisko | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| MODUŁ 4 | 7,5A | Złącze łącza danych, włącznik świateł hamowania, moduł drzwi kierowcy |
| PODUSZKA POWIETRZNA 1 | 15A | Moduł sterujący SRS, czujnik wykrywania pasażerów |
| PRZEŁĄCZNIK HAMULCA | 7,5A | IBU, włącznik świateł hamowania |
| MODUŁ 9 | 15A | Jednostka główna audio, A/V i nawigacyjna, zestaw wskaźników, moduł sterowania klimatyzacją, przetwornik niskiego napięcia DC-DC (audio/AMP), wyświetlacz przezierny, czujnik deszczu, czujnik ostrzegania pasażerów z tyłu (ROA), moduł sterujący IMS kierowcy , Moduł drzwi kierowcy, lusterko drzwi kierowcy / pasażera, moduł tylnej klapy zasilania |
| MODUŁ 10 | 10 A | Złącze łącza danych, jednostka ostrzegająca o kolizji w martwym polu LH / RH, przednia ładowarka bezprzewodowa, tylny moduł klimatyzacji, lusterko elektrochromowe |
| PODUSZKA POWIETRZNA IND | 10 A | Moduł klimatyzacji, zestaw wskaźników |
| MATKA 1 | 7,5A | MATKA |
| MODUŁ 2 | 7,5A | Monitor panoramiczny, gniazdo AC Inverter, AC Inverter Unit, ogrzewanie tylnego lewego/prawego siedzenia, moduł sterowania wentylacją z przodu, moduł sterowania ogrzewaniem przedniego siedzenia |
| MODUŁ 8 | 7,5A | Wyłącznik awaryjny, elektrozawór kluczyka, klamka zewnętrzna inteligentnego kluczyka kierowcy/pasażera |
| OGRZEWANIE PRZEDNIE | 20A | Moduł sterowania wentylacją przednią, moduł sterowania ogrzewaniem przedniego siedzenia |
| PODUSZKA POWIETRZNA 2 | 15A | Moduł sterujący SRS |
| MODUŁ 5 | 7,5A | Jednostka ostrzegająca o opuszczeniu pasa ruchu, przełącznik ochrony przed kolizją, IBU, przełącznik konsoli, IND. Dźwignia zmiany biegów ATM, ECM AWD, przełącznik trybu sportowego |
| MATKA 2 | 15A | IBU, wyłącznik zapłonu |
| SŁONECZNY DACH 2 | 20A | Dach panoramiczny |
| MODUŁ 1 | 7,5A | MATKA |
| P / PRAWE OKNO | 25A | Moduł elektrycznego okna bezpieczeństwa pasażera, przełącznik szyby pasażera, przełącznik szyby tylnej prawej prawej |
| ISG | 15A | Niski konwerter DC-DC (AMP), zestaw wskaźników, moduł sterowania klimatyzacją, jednostka główna i nawigacyjna A/V, wyświetlacz Head-Up |
| SIEDZENIE TYLNE (LEWE) | 25A | Ogrzewanie lewego tylnego siedzenia, przełącznik składania lewego tylnego siedzenia |
| GRUPA | 7,5A | Zestaw wskaźników, wyświetlacz head-up |
| MDPS | 10 A | Jednostka MDPS |
| Klimatyzacja | 7,5A | Listwa zaciskowa I/R (przekaźnik dmuchawy), listwa zaciskowa SUB (przekaźnik grzałki PTC 1/2), moduł sterowania klimatyzacją, jonizator klastra |
| ZABEZPIECZENIE PRZED DZIEĆMI | 15A | Skrzynka przekaźników ICM (przekaźnik blokady/odblokowania przed dziećmi) |
| ZAMEK | 20A | Przekaźnik zamka drzwi, przekaźnik odblokowywania drzwi, przekaźnik tylnej klapy, dwuobrotowy przekaźnik odblokowujący; |
| TYŁ A/C | 10 A | Tylny moduł sterujący klimatyzacją, tylny silnik wentylatora, moduł sterujący klimatyzacją |
| DACH SŁONECZNY 1 | 20A | Dach panoramiczny |
| P / LEWE OKNO | 25A | Moduł podnośnika szyby kierowcy, tylny lewy przełącznik szyby elektrycznej |
| MODUŁ 3 | 7,5A | MATKA |
| MODUŁ 6 | 7,5A | Audio, głowica A/V i jednostka nawigacyjna, niski przetwornik DC-DC (audio/AMP), moduł sterujący A/C, elektrochromowe lusterko wsteczne, przełącznik dolnego panelu środkowego, moduł sterujący IMS kierowcy, podgrzewane tylne siedzenie lewo/prawo, przednie powietrze Moduł sterowania wentylacją, moduł sterowania ogrzewaniem przedniego siedzenia |
| PRALKA | 15A | Przełącznik wielofunkcyjny |
| SIEDZENIE TYLNE (DR) | 25A | Ogrzewanie prawego tylnego siedzenia, przełącznik składania prawego tylnego siedzenia |
| WYCIERACZKA TYLNEJ SZYBY) | 15A | Przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej |
| NIE | 25A | AMP, niski konwerter DC-DC (AMP) |
| CAC | 7,5A | Monitor Surround Vision, AMP, IBU, przednia ładowarka bezprzewodowa, przednia ładowarka USB, niski konwerter DC-DC (Audio/AMP), audio, Head A/V i jednostka nawigacyjna, tylna ładowarka USB lewa/prawa |
| P / OBLĘŻENIE (PRZEPUSTKA) | 30A | Przełącznik ręczny fotela pasażera |
| P / Oblężenie (DRV) | 30A | Moduł sterujący IMS kierowcy, przełącznik ręczny fotela kierowcy |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2019)
| Nazwisko | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| MDPS | 80A | Jednostka MDPS |
| nas | 60A | Moduł ESC |
| B+4 | 50A | Blok złączy ICU (topliwy – MODUŁ 8, S/NAGRZEWNICA FRT, P/WINDOW RH, AMR SZYBEKTORA) |
| B+3 | 50A | Blok złączowy ICU (topliwy – P/WINDOW LH, RR SEAT (LH), P/SEAT (DRV), P/SEAT (PASS)) |
| B+2 | 50A | Blok przyłączeniowy ICU (IPS 8 / IPS 10 / IPS 11 / IPS 12 / IPS 13 / IPS 14 / IPS 15) |
| PODGRZEWANY TYŁ | 40A | Przekaźnik tylnej grzałki |
| ABS 1 | 40A | Moduł ESC |
| MIŁOŚNIK | 40A | Przekaźnik dmuchawy |
| ABS 2 | 40A | Moduł ESC |
| OGRZEWANIE PTC 1 | 50A | SUB listwa zaciskowa (przekaźnik grzałki PTC 1) |
| OGRZEWANIE PTC 2 | 50A | SUB listwa zaciskowa (przekaźnik grzałki PTC 2) |
| B+1 | 50A | Blok zacisków ICU (IPS 1 / IPS 2 / IPS 3 / IPS 5 / IPS 6 / IPS 7, przekaźnik blokady obciążenia długo/krótkotrwałego) |
| B+5 | 50A | Listwa zaciskowa ICU (Bezpiecznik – ZAMEK DRZWI, IBU 1, IBU 2, WYŁĄCZNIK HAMULCA, ZABEZPIECZENIE PRZED DZIEĆMI, FOTEL PRAWY (PRAWY), DACH SZYBERTY 2) |
| FALOWNIK | 30A | Jednostka inwertera AC |
| ELEKTRYCZNA KLAPA TYLNA | 30A | Elektryczny moduł tylnej klapy |
| PRZYCZEPA 3 | 30A | Lampa przyczepy |
| IG2 | 40A | Przekaźnik rozrusznika, listwa zaciskowa ICU (bezpiecznik – A / C, PODKŁADKA, WYCIERACZKA (TYŁ), MODUŁ 1, MODUŁ 2, TYŁ NR) |
| POMPA OLEJOWA | 40A | Moduł elektronicznej pompy olejowej |
| WENTYLATOR CHŁODZĄCY 2 | 50A | Przekaźnik wentylatora chłodzącego |
| PODGRZEWANE LUSTERKO | 10 A | Elektryczne lusterko zewnętrzne kierowcy/pasażera, moduł klimatyzacji |
| Klimatyzacja 2 | 10 A | Moduł sterowania klimatyzacją |
| WYCIERACZKA PRZEDNIA 2 | 10 A | Przekaźnik wycieraczek (LO), silnik wycieraczek przednich |
| 4 ecu | 15A | PCM |
| liceum | 10 A | Czujnik baterii |
| POMPA PRÓŻNIOWA | 20A | Pompa próżniowa |
| 4×4 | 20A | AWD ECM |
| CZUJNIK 6 | 15A | Moduł elektronicznej pompy olejowej, pompa próżniowa (2,0 T-GDI) |
| ABS 3 | 10 A | Moduł ESC |
| CZUJNIK 7 | 10 A | Inteligentny radar tempomatu |
| CZUJNIK 5 | 10 A | Zawór odcinający nabój, listwa zaciskowa I / R (przekaźnik wentylatora chłodzącego) |
| CEWKA ZAPŁONOWA | 20A | Cewka zapłonowa # 1 / # 2 / # 3 / # 4 |
| CZUJNIK 1 | 10 A | 2.4 GDI: przekaźnik pompy paliwa, zawór elektromagnetyczny zmiennego wlotu, zawór elektromagnetyczny kontroli przewietrzania, zawór kontroli oleju 2.0 T-GDI: przekaźnik pompy paliwa, elektrozawór sterujący RCV, elektrozawór kontroli przewietrzania, zawór kontroli oleju |
| E-CVVT 2 | 20A | PCM |
| Klimatyzacja 1 | 10 A | 2.4 GDI: Przekaźnik A/CON |
| WYCIERACZKA PRZEDNIA 1 | 25A | Główny przekaźnik wycieraczek |
| TCU 2 | 10 A | Przełącznik zasięgu transmisji |
| 3 ecu | 10 A | PCM |
| B / RÓŻ RÓG | 15A | Przekaźnik klaksonu antykradzieżowego, przekaźnik klaksonu |
| TRĄBIĆ | 15A | Przekaźnik klaksonowy |
| POMPA PALIWOWA | 20A | Przekaźnik pompy paliwa |
| 1 ecu | 20A | PCM |
| CZUJNIK 2 | 10 A | 2.4 GDI: przekaźnik klimatyzacji, sonda lambda (góra/dół) 2.0 T-GDI: sonda lambda (góra/dół) |
| E-CVVT 1 | 20A | PCM |
| GNIAZDO 1 | 20A | Przednie gniazdo zasilania |
| GNIAZDO 2 | 20A | Tylne gniazdo zasilania |
| CAC | 10 A | Blok zacisków ICU (bezpiecznik – ACC) |
| TCU 1 | 15A | PCM |
| IG 1 | 40A | Przekaźnik PDM (IG1) |
Dodatkowy panel bezpieczników (tylko olej napędowy)
2019 (Wielka Brytania)
Reklamy reklamowe
Panel
Przydział bezpieczników na desce rozdzielczej (2019, Wielka Brytania)
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2019, Wielka Brytania)
Dodatkowy panel bezpieczników (tylko olej napędowy)
