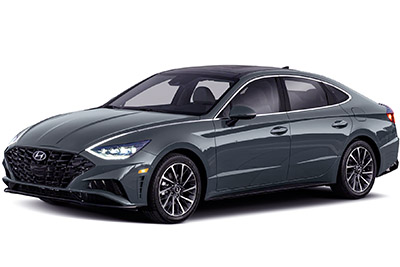

W tym artykule rozważymy ósmą generację Hyundai Sonata (DN8), dostępną od 2019 roku do dnia dzisiejszego. Tutaj znajdziesz schematy skrzynek bezpieczników Hyundai Sonata 2020 , informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz informacje o przeznaczeniu każdego bezpiecznika (rozmieszczenie bezpieczników).
Contents
Układ bezpieczników Hyundai Sonata 2020 …
Bezpiecznik zapalniczki (gniazdo zasilania) Hyundai Sonata znajduje się w skrzynce bezpieczników na tablicy rozdzielczej (patrz bezpiecznik „GNIAZDO ZASILANIA”).
Lokalizacja skrzynki bezpieczników
Wewnętrzna skrzynka bezpieczników
Znajduje się za osłoną po lewej stronie kierownicy.
Skrzynka bezpieczników w komorze silnika
Reklamy reklamowe
Schematy skrzynek bezpieczników
2020
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2020)
| Nazwisko | Wzmacniacz | Obwód chroniony |
|---|---|---|
| S / OGRZEWANIE (FRT) | 25A | Moduł sterujący ogrzewaniem przedniego siedzenia, moduł sterujący przedniego siedzenia wentylacyjnego |
| PIEŃ | 10 A | Blok zacisków ICU (przekaźnik pokrywy bagażnika) |
| ZAMEK | 20A | Blok zacisków ICU (przekaźnik zamka drzwi, przekaźnik odblokowywania drzwi, dwuobrotowy przekaźnik odblokowujący) |
| MODUŁ 1 | 7,5A | Klucz elektromagnetyczny |
| MODUŁ3 | 10 A | Moduł drzwi kierowcy, zespół relaksacyjny fotela pasażera, przełącznik świateł awaryjnych, przełącznik zabezpieczenia przed uderzeniem (w górę), przednia lampa nastrojowa, włącznik/wyłącznik, klamka zewnętrzna inteligentnego kluczyka kierowcy/pasażera |
| S / OGRZEWANIE (RR) | 25A | Moduł sterujący ogrzewaniem tylnego siedzenia |
| P / OBLĘŻENIE (PRZEPUSTKA) | 30A | Przełącznik ręczny fotela pasażera, zespół relaksacyjny fotela pasażera |
| MODUŁ6 | 10 A | Moduł drzwi kierowcy |
| BEZPIECZEŃSTWO P / OKNO (PRAWO) | 30A | Moduł elektrycznego podnośnika szyby pasażera, przełącznik podnośnika szyby tylnej prawej |
| P / Oblężenie (DRV) | 30A | Przełącznik ręczny fotela kierowcy, moduł IMS kierowcy |
| MATKA1 | 15A | IBU, moduł NFC drzwi kierowcy / pasażera, IAU, jednostka BLE, wyłącznik zapłonu |
| NIE | 25A | AMP, konwerter DC-DC (AMP) |
| BEZPIECZEŃSTWO P / OKNO (LH) | 30A | Moduł podnośnika szyby kierowcy, tylny lewy przełącznik szyby elektrycznej |
| PRZEŁĄCZNIK HAMULCA | 10 A | IBU, włącznik świateł hamowania |
| SŁONECZNY DACH2 | 20A | Panoramiczny szyberdach, złącze łącza danych |
| PODUSZKA POWIETRZNA2 | 10 A | Moduł sterujący SRS |
| PODUSZKA POWIETRZNA1 | 15A | Moduł sterujący SRS, czujnik wykrywania pasażera; |
| E-Shift1 | 10 A | SCU, elektroniczna dźwignia zmiany biegów ATM |
| PAMIĘĆ | 10 A | Moduł IMS kierowcy, wskaźnik bezpieczeństwa, przełącznik klimatyzacji, elektryczne lusterko zewnętrzne kierowcy/pasażera, moduł klimatyzacji, zestaw wskaźników, czujnik deszczu, wyświetlacz przezierny |
| MULTIMEDIA | 15A | Jednostka główna audio, A/V i nawigacji, przetwornik DC-DC (AMP/Audio) |
| SŁONECZNY DACH1 | 20A | Dach panoramiczny |
| MODUŁ7 | 10 A | Przełącznik na konsoli przedniej, moduł utrzymania pasa ruchu, IBU, przełącznik ochrony przed kolizją (góra/dół), moduł wspomagania kolizji przy parkowaniu, pilot zdalnego sterowania Inteligentna jednostka wspomagania parkowania |
| MODUŁ5 | 10 A | Wyłącznik lampy stop |
| MODUŁ8 | 10 A | Moduł sterujący nagrzewnicą przedniego siedzenia, moduł sterujący przednią wentylacją siedzenia, jednostka relaksacyjna siedzenia pasażera, AMP, moduł sterujący podgrzewaniem tylnego siedzenia, moduł IMS kierowcy, jednostka audio, audio, audio i wideo |
| E-Shift2 | 10 A | SCU, elektroniczna dźwignia zmiany biegów ATM |
| MODUŁ2 | 10 A | IAU, jednostka wspomagania kolizji przy parkowaniu, silnik wentylatora chłodzącego, jednostka relaksu siedzenia pasażera, moduł sterowania ogrzewaniem tylnych siedzeń |
| MDPS | 7,5A | Jednostka MDPS |
| Klimatyzacja | 7,5A | Moduł sterowania A/C, przełącznik A/C, listwa zaciskowa I/R (przekaźnik dmuchawy, przekaźnik grzałki PTC) |
| MODUŁ4 | 10 A | Ładowarka USB z przodu, Ładowarka USB z tyłu, AMP, IBU, IAU, jednostka wspomagająca zapobieganie kolizjom podczas parkowania, audio, konwerter DC-DC (AMP/Audio), A/V i nawigacja, jednostka główna, widok przestrzenny monitora |
| MODUŁ9 | 7,5A | MATKA |
| GRUPA | 10 A | Zestaw wskaźników, wyświetlacz head-up |
| PRALKA | 15A | Przełącznik wielofunkcyjny |
| ZACZĄĆ | 7,5A | PCM / ECM, listwa zaciskowa E / R (przekaźnik startowy), listwa zaciskowa ICU (przekaźnik B / alarm) |
| WTYCZKA | 20A | Przednie gniazdo zasilania |
| IBU2 | 7,5A | MATKA |
| A/SAC IND | 7,5A | Zestaw wskaźników, górna lampa konsoli (lampa) |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2020)
| Nazwisko | Wzmacniacz | Obwód chroniony |
|---|---|---|
| WIELOPUNKTOWY WSPÓLNY-1 : | ||
| IG2 | 30A | Listwa zaciskowa I/R (przekaźnik startowy), blok PCB (przekaźnik IG2) |
| MIŁOŚNIK | 40A | Listwa zaciskowa E/R (przekaźnik dmuchawy) |
| ABS1 | 40A | Moduł ESC |
| B+2 | 50A | Blok zacisków ICU (IPS4, IPS3, IPS1, Bezpiecznik – AMP, IBU1) |
| OGRZEWANIE PTC | 50A | Listwa zaciskowa I / R (przekaźnik ogrzewania PTC) |
| B+3 | 50A | Blok zacisków ICU (IPS5, IPS7, IPS9, IPS10, IPS8, IPS6) |
| POMPA OLEJOWA1 | 50A | Elektroniczna pompa olejowa |
| MIŁOŚNIK | 80A | Silnik wentylatora chłodzącego |
| MDPS | 80A | Jednostka MDPS |
| WIELOFUBILNY-2 : | ||
| E-SHIFT | 30A | SCU |
| E-CVVT1 | 40A | G4FN: SIŁOWNIK CVVD; Listwa zaciskowa E/R (przekaźnik E-CVVT) |
| IG1 | 40A | Blok PCB (przekaźnik IG1, przekaźnik ACC) |
| PODGRZEWANY TYŁ | 50A | Listwa zaciskowa E/R (przekaźnik tylnej grzałki) |
| nas | 60A | Moduł ESC |
| B+5 | 60A | Blok PCB (przekaźnik sterujący silnika, bezpiecznik – A/C1, WIPER1, TCU1, HORN, ECU2) |
| B+1 | 60A | Blok połączeń ICU (topliwy – P/SEAT (DRV), P/SEAT (PASS), MODUŁ1, BEZPIECZEŃSTWO P/WINDOW (LH), BEZPIECZEŃSTWO P/WINDOW (RH), S/GRZEJNIK (RR)) |
| BEZPIECZNIKI: | ||
| PODGRZEWANE LUSTERKO | 10 A | Lusterko zewnętrzne kierowcy/pasażera, przełącznik klimatyzacji, moduł sterujący klimatyzacji, ECM |
| 5 ecu | 10 A | G4FN: ECM |
| liceum | 10 A | Czujnik baterii |
| POMPA PALIWA 1 | 20A | Listwa zaciskowa E/R (przekaźnik pompy paliwa) |
| Klimatyzacja 2 | 10 A | Moduł sterowania klimatyzacją |
| B+4 | 60A | Listwa zaciskowa ICU (przekaźnik blokujący długotrwałe obciążenie, bezpiecznik – MODULE3, AIR BAG2, E-SHIFTER1, szyberdach1, szyberdach2, S / grzałka (FRT), bagażnik, przełącznik hamulca, zamek drzwi) |
