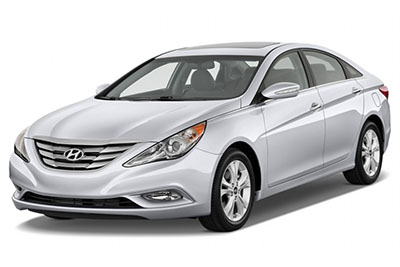

W tym artykule przyjrzymy się szóstej generacji Hyundai Sonata (YF), produkowanym od 2010 do 2014. Tutaj znajdziesz schematy skrzynek bezpieczników Hyundai Sonata 2011, 2012, 2013 i 2014 (+ Hybrid), uzyskasz informacje o położenie paneli bezpieczników wewnątrz samochodu i poznaj przypisanie każdego bezpiecznika (układ bezpieczników) i przekaźnika.
Contents
- Układ bezpieczników Hyundai Sonata 2010-2014
- Panel
- Komora silnika
- Przyporządkowanie bezpieczników na tablicy rozdzielczej (2011)
- Przydział bezpieczników w komorze silnika (2011)
- Przyporządkowanie bezpieczników na tablicy rozdzielczej (2012, 2013)
- Przydział bezpieczników w komorze silnika (2012, 2013)
- Przyporządkowanie bezpieczników na tablicy rozdzielczej (2014 Hybrid)
- Przydział bezpieczników w komorze silnika (2014 Hybrid)
- Główny panel bezpieczników w komorze silnika (bezpieczniki połączeń silnika)
- Dodatkowy panel bezpieczników w komorze silnika (skrzynka podprzekaźników)
Układ bezpieczników Hyundai Sonata 2010-2014
Bezpieczniki zapalniczki samochodowej Hyundai Sonata znajdują się w skrzynce bezpieczników na desce rozdzielczej (patrz bezpieczniki „POWER OUT 1” i „POWER OUT 2”).
Lokalizacja skrzynki bezpieczników
Panel
Skrzynka bezpieczników znajduje się w desce rozdzielczej (po stronie kierowcy), za pokrywą.
Komora silnika
Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).
Skrzynka podprzekaźnikowa (tylko hybryda)
Wewnątrz osłon bezpieczników / przekaźników znajduje się nalepka opisująca nazwę i pojemność bezpiecznika / przekaźnika. Wszystkie opisy paneli bezpieczników w tej instrukcji mogą nie dotyczyć Twojego pojazdu. Jest poprawna w momencie druku. Podczas sprawdzania skrzynki bezpieczników pojazdu należy zapoznać się z etykietą skrzynki bezpieczników.
2011
Reklamy reklamowe
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2011)
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| P / SIEGE DRI | 30A | Przełącznik ręczny kierowcy |
| NIE | 30A | AMP, JBL AMP |
| PIEŃ | 10 A | Przekaźnik pokrywy bagażnika, lampa bagażnika, przełącznik drzwi napełniania paliwa i pokrywa bagażnika |
| OKNO BEZPIECZEŃSTWA ELEKTRYCZNEGO | 25A | Moduł elektrycznego okna bezpieczeństwa |
| P/WDW ASST | 20A | Przełącznik szyby pasażera |
| P / WDW LH | 25A | Wyłącznik główny szyby, przełącznik szyby tylnej lewej |
| ZAPASOWY | 7,5A | – |
| ZAPASOWY | 10 A | – |
| MPD 2 | 7,5A | Obsługa FOB, przełącznik przycisku start stop, PDM. Moduł inteligentnego klucza |
| MODUŁ 3 | 7,5A | Elektromagnes klucza, przełącznik trybu sportowego |
| P/WDW RH | 25A | Wyłącznik główny szyby, przełącznik szyby tylnej prawej |
| ZAPASOWY | 10 A | – |
| MIRR HTD | 10 A | Elektryczne lusterko zewnętrzne kierowcy/pasażera |
| POMOC P/OBLEŻENIE | 20A | – |
| OGRZEWANIE PRZEDNIE | 15A | Moduł ogrzewania fotela kierowcy/pasażera |
| MPD | 25A | MPD |
| POKOJOWY LP (ZŁĄCZE ZASILANIA) | 10 A | Zestaw wskaźników, lampka drzwi kierowcy/pasażera, kluczyk zapłonu ILL. i przełącznik ostrzegawczy drzwi, BCM, moduł monitora ciśnienia w oponach, moduł klimatyzacji, oświetlenie pomieszczenia, monitor przedni, oświetlenie schowka na rękawiczki, złącze łącza danych, oświetlenie sufitowe LH / RH, automatyczny czujnik światła i foto, odbiornik RF, lampa na konsoli sufitowej, zegar |
| AUDIO (ZŁĄCZE ZASILANIA) | 15A | Jednostka główna audio, A/V i nawigacyjna |
| ZEGAR | 10 A | BCM, zegar, monitor przedni, moduł Smart Key, PDM, audio, przełącznik elektrycznego lusterka zewnętrznego, AMP, JBL AMP, oświetlenie kopułkowe, moduł kamery tylnej, główna jednostka A/V i nawigacja |
| ZAPASOWY | 10 A | – |
| A / KON | 7,5A | Skrzynka bezpieczników i przekaźnik E/R (przekaźnik dmuchawy), moduł sterujący klimatyzacji |
| OGRZEWANIE TYŁ / TYŁ | 20A | Przełącznik ogrzewania tylnego siedzenia LH / RH |
| SZYBERDACH | 20A | Silnik szyberdachu |
| GNIAZDO 1 | 15A | Przednie gniazdo zasilania nr 1 |
| MODUŁ 2 | 7,5A | BCM, moduł tylnej kamery, lusterko elektrochromowe, silnik szyberdachu |
| WYCIERACZKA | 25A | Skrzynka bezpieczników i przekaźnik E/R (przekaźnik wycieraczek), silnik wycieraczki przedniej, przełącznik wielofunkcyjny (wycieraczka) |
| MODUŁ 5 | 7,5A | MPD |
| ZABLOKUJ DR | 20A | Przekaźnik blokady drzwi/odblokowania |
| GNIAZDO 2 | 15A | Przednie gniazdo zasilania nr 2 |
| MODUŁ 1 | 7,5A | Zestaw wskaźników (wejście ON / START), zegar, przełącznik trybu sportowego IND., Audio, moduł ogrzewania fotela kierowcy / pasażera, BCM |
| IG 1 | 20A | Skrzynka bezpieczników i przekaźnik E / R (Bezpiecznik – ESC 3 10A, ECU 4 10A, B / UP LP 10A, TCU 2 10A) |
| ZAPASOWY | 20A | – |
| TORBA | 15A | Moduł sterujący SRS, lampka kontrolna, czujnik klasyfikacji masy pasażera |
| START 1 | 7,5A | Bez przełącznika blokady zapłonu z kluczykiem inteligentnym, przekaźnika alarmu przeciwwłamaniowego, skrzynki bezpieczników i przekaźnika E/R (przekaźnik uruchomienia 1) z inteligentnym kluczykiem-PDM |
| MDPS | 10 A | Czujnik odchylenia, wyłącznik ESP, moduł sterujący EPS |
| MPD 3 | 7,5A | PDM, inteligentny moduł klucza |
| ZAPASOWY | 10 A | – |
| A/SAC IND. | 7,5A | Klaster instrumentów (IND.) |
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2011)
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| WIELOTOPIALNE: | ||
| B+2 | 60A | Puszka przyłączeniowa I/P (Bezpiecznik – SUNROOF 20A, DR LCOK 20A, IPS 1 / IPS 4 / IPS 6 / IPS 7 / IPS 9, Złącze zasilania – ROOM LP 10A) |
| B+3 | 60A | Puszka połączeniowa I/P (Bezpiecznik – P/WDW ASST 20A, P/WDW LH 25A, P/WDW RH 25A, TUŁ 10A, S/NAGRZEWNICA FRT 15A, PDM 25A. MODUŁ 3 7,5A, OKNO ZASILANIA BEZPIECZEŃSTWA 25A, Złącze zasilania – AUDIO 15A, elektryczny przekaźnik szyb) |
| IGN 1 | 40A | Bez kluczyka inteligentnego — wyłącznik zapłonu, z kluczykiem inteligentnym — przekaźnik ACC, przekaźnik IG1 |
| UCIECZKA 1 | 40A | Moduł ESC. Uniwersalne złącze sterujące |
| RR HTD | 40A | Przekaźnik RR HTD |
| MIŁOŚNIK | 40A | Przekaźnik dmuchawy |
| B+ 4 | 60A | Złącze I/P (topliwe – P/SEAT DRIV 30A, AMP 30A, PDM 2 7,5 A, IPS 2 /IPS 3 /IPS 5 /IPS 8) |
| MDPS | 80A | Moduł sterujący EPS |
| BEZPIECZNIK: | ||
| A / KON | 10 A | Moduł sterowania klimatyzacją (automatyczny) |
| B/UP LP | 10 A | Włącznik światła cofania (M/T), przekaźnik B/UP LP (A/T) |
| ESC 3 | 10 A | Moduł ESC. Uniwersalne złącze sterujące |
| TCU2 | 10 A | Czujnik prędkości pojazdu (M/T), przełącznik zakresu skrzyni biegów (A/T), przekaźnik Start2 |
| 4 ecu | 10 A | Wyłącznik świateł hamowania, PCM |
| IGN 2 | 30A | Bez kluczyka inteligentnego — wyłącznik zapłonu, przekaźnik rozruchu, z kluczykiem inteligentny — przekaźnik rozruchu 1, przekaźnik IG 2 |
| Liceum | 40A | Boîtier EMS (topliwy – HORN 15A, ECU 3 10A, ECU 1 30A, F/PUMP 20A) |
| ESC 2 | 30A | Moduł ESC. Uniwersalne złącze sterujące |
| WYCIERACZKA | 10 A | PCM |
| TYŁ HTD IND | 10 A | Moduł sterowania klimatyzacją |
| liceum | 15A | Czujnik baterii |
| TCU 1 | 20A | PCM |
| liceum | 15A | Czujnik baterii |
| TCU 1 | 20A | PCM |
| ZATRZYMAJ LP | 15A | Wyłącznik lampy stop |
| ODLODZENIE | 20A | Przekaźnik odszraniania |
| ZAPASOWY | 20A | – |
| C / WENTYLATOR | 40A | Przekaźnik C/wentylator niski, przekaźnik C/wentylator wysoki |
| CEWKA ZAPŁONOWA | 20A | Cewka zapłonowa # 1 / # 2 / # 3 / # 4, skraplacz |
| CZUJNIK 1 | 15A | Czujnik tlenu (góra), czujnik tlenu (dół) |
| CZUJNIK 2 | 15A | Moduł immobilizera, czujnik położenia wałka rozrządu # 1 / # 2, zawór elektromagnetyczny sterowania przedmuchem, zawór elektromagnetyczny zmiennego wlotu, czujnik położenia wału korbowego, zawór sterujący oleju # 1 / # 2, zamknięcie wkładu zaworu |
| WTRYSKIWACZ | 15A | Przekaźnik F / pompa |
| F / POMPA | 20A | Przekaźnik F / pompa |
| 3 ecu | 10 A | PCM |
| TRĄBIĆ | 15A | Przekaźnik klaksonu, przekaźnik sib / klaksonu |
| 1 ecu | 30A | Przekaźnik ECU |
| ZAPASOWY | 25A | – |
| ZAPASOWY | 20A | – |
| ZAPASOWY | 15A | – |
| ZAPASOWY | 10 A | – |
2012, 2013
Reklamy reklamowe
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2012, 2013)
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| P / SIEGE DRI | 30A | Przełącznik ręczny kierowcy |
| NIE | 30A | AMR JBLAMP |
| PIEŃ | 10 A | Przekaźnik pokrywy bagażnika, lampa bagażnika, przełącznik drzwi napełniania paliwa i pokrywa bagażnika |
| OKNO BEZPIECZEŃSTWA ELEKTRYCZNEGO | 25A | Moduł elektrycznego okna bezpieczeństwa |
| P/WDW ASST | 20A | Przełącznik szyby pasażera |
| P / WDW LH | 25A | Wyłącznik główny szyby, przełącznik szyby tylnej lewej |
| ZAPASOWY | 7,5A | – |
| ZAPASOWY | 10 A | – |
| PDM2 | 7,5A | Obsługa FOB, przełącznik przycisku start stop. PDM, inteligentny moduł klucza |
| MODUŁ 3 | 7,5A | Elektromagnes klucza, przełącznik trybu sportowego |
| P/WDW RH | 25A | Wyłącznik główny szyby, przełącznik szyby tylnej prawej |
| ZAPASOWY | 10 A | – |
| MIRR HTD | 10 A | Elektryczne lusterko zewnętrzne kierowcy/pasażera |
| POMOC P/OBLEŻENIE | 20A | – |
| OGRZEWANIE PRZEDNIE | 15A | Moduł ogrzewania fotela kierowcy/pasażera |
| MPD | 25A | MPD |
| POKOJOWY LP (ZŁĄCZE ZASILANIA) | 10 A | Zestaw wskaźników, lampka drzwi kierowcy/pasażera, kluczyk zapłonu ILL. i przełącznik ostrzegawczy drzwi, BCM, moduł monitora ciśnienia w oponach, moduł klimatyzacji, oświetlenie pomieszczenia, monitor przedni, oświetlenie schowka na rękawiczki, złącze łącza danych, oświetlenie sufitowe LH / RH, automatyczny czujnik światła i foto, odbiornik RF, lampa na konsoli sufitowej, zegar |
| AUDIO (ZŁĄCZE ZASILANIA) | 15A | Jednostka główna audio, A/V i nawigacyjna |
| ZEGAR | 10 A | BCM, zegar, monitor przedni, moduł inteligentnego klucza, PDM, audio, przełącznik zasilania lusterek zewnętrznych, AMP, JBL AMP, lampa sufitowa konsoli, moduł tylnej kamery. Główna jednostka A/V i nawigacja |
| ZAPASOWY | 10 A | – |
| A / KON | 7,5A | Skrzynka bezpieczników i przekaźnik E/R (przekaźnik dmuchawy), moduł sterujący klimatyzacji |
| OGRZEWANIE TYŁ / TYŁ | 20A | Przełącznik ogrzewania tylnego siedzenia LH / RH |
| SZYBERDACH | 20A | Silnik szyberdachu |
| GNIAZDO 1 | 15A | Przednie gniazdo zasilania nr 1 |
| MODUŁ 2 | 7,5A | BCM, moduł tylnej kamery, lusterko elektrochromowe, silnik szyberdachu |
| WYCIERACZKA | 25A | Skrzynka bezpieczników i przekaźnik E/R (przekaźnik wycieraczek), silnik wycieraczki przedniej, przełącznik wielofunkcyjny (wycieraczka) |
| MODUŁ 5 | 7,5A | MPD |
| ZABLOKUJ DR | 20A | Przekaźnik blokady drzwi/odblokowania |
| GNIAZDO 2 | 15A | Przednie gniazdo zasilania nr 2 |
| MODUŁ 1 | 7,5A | Zestaw wskaźników (wejście ON / START), zegar, przełącznik trybu sportowego IND., Audio, moduł ogrzewania fotela kierowcy / pasażera, BCM |
| IG 1 | 20A | Skrzynka bezpieczników i przekaźnik E / R (Bezpiecznik – ESC 3 10A, ECU 4 10A, B / UP LP 10A, TCU 2 10A) |
| ZAPASOWY | 20A | – |
| TORBA | 15A | Moduł sterujący SRS, lampka kontrolna, czujnik klasyfikacji masy pasażera |
| START 1 | 7,5A | BEZ przełącznika blokady zapłonu z kluczykiem inteligentnym. Przekaźnik alarmu przeciwkradzieżowego, skrzynka bezpieczników i przekaźnik E / R (przekaźnik startowy 1) z inteligentnym kluczem-PDM |
| MDPS | 10 A | Czujnik odchylenia, wyłącznik ESP, moduł sterujący EPS |
| MPD 3 | 7,5A | PDM, inteligentny moduł klucza |
| ZAPASOWY | 10 A | – |
| A/SAC IND. | 7,5A | Klaster instrumentów (IND-) |
| POMPA PRÓŻNIOWA | 20A | Pompa próżniowa |
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2012, 2013)
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| WIELOTOPIALNE: | ||
| C/WENTYLATOR WYSOKI (2,0 TGDI) | 60A | C / Wysoki przekaźnik wentylatora |
| B+ 3 | 60A | Puszka przyłączeniowa I/P (bezpiecznik – P/WDW ASST 20A, P/WDW LH 25A, P/WDW RH 25A, TRUNK 10A, S/HEATER FRT 15A. PDM 25A, MODUŁ 3 7,5A. złącze zasilania – AUDIO 15A, elektryczny przekaźnik szyb) |
| IGN 1 | 40A | Bez kluczyka inteligentnego — wyłącznik zapłonu, z kluczykiem inteligentnym — przekaźnik ACC, przekaźnik IG1 |
| UCIECZKA 1 | 40A | Moduł ESC, uniwersalne złącze sterujące |
| RR HTD | 40A | Przekaźnik RR HTD |
| MIŁOŚNIK | 40A | Przekaźnik dmuchawy |
| B+ 4 | 60A | Złącze I/P (topliwe – P/SEAT DRIV 30A, AMP 30A, PDM 2 7,5 A, IPS 2 /IPS 3 /IPS 5 /IPS 8) |
| MDPS | 80A | Moduł sterujący EPS |
| BEZPIECZNIK: | ||
| B+ 2 | 50A | Puszka przyłączeniowa I/P (Bezpiecznik – SUNROOF 20A, DR LCOK 20A, IPS 1 / IPS 4 / IPS 6 / IPS 7 / IPS 9, Złącze zasilania – ROOM LP 10A) |
| A / KON | 10 A | Moduł sterowania klimatyzacją (automatyczny) |
| B/UP LP | 10 A | Włącznik światła cofania (M/T), przekaźnik B/UP LP (A/T) |
| ESC 3 | 10 A | Moduł ESC, uniwersalne złącze sterujące |
| TCU 2 | 15A | Czujnik prędkości pojazdu (M/T), przełącznik zakresu skrzyni biegów (A/T), przekaźnik Start2 |
| 4 ecu | 10 A | Wyłącznik świateł hamowania, PCM |
| IGN 2 | 30A | Bez kluczyka inteligentnego — wyłącznik zapłonu, przekaźnik rozruchu, z kluczykiem inteligentny — przekaźnik rozruchu 1, przekaźnik IG 2 |
| Liceum | 40A | Boîtier EMS (topliwy – HORN 15A, ECU 3 10A, ECU 1 30A, F/PUMP 20A) |
| ESC 2 | 30A | Moduł ESC, uniwersalne złącze sterujące |
| WYCIERACZKA | 10 A | PCM |
| TYŁ HTD IND | 10 A | Moduł sterowania klimatyzacją |
| liceum | 15A | Czujnik baterii |
| TCU 1 | 20A | PCM |
| ZATRZYMAJ LP | 15A | Wyłącznik lampy stop |
| ODLODZENIE | 20A | Przekaźnik odszraniania |
| ZAPASOWY | 20A | – |
| C / WENTYLATOR (2,4 GDI) | 40A | Przekaźnik C/wentylator niski, przekaźnik C/wentylator wysoki |
| C/FAN LO (2,0 TGDI) | 40A | Niski przekaźnik C / Wentylator |
| CEWKA ZAPŁONOWA | 20A | Cewka zapłonowa # 1 / # 2 / # 3 / # 4, skraplacz |
| CZUJNIK 1 | 15A | Czujnik tlenu (góra), czujnik tlenu (dół) |
| CZUJNIK 2 | 15A | Moduł immobilizera, czujnik położenia wałka rozrządu nr 1 / nr 2, zawór elektromagnetyczny sterowania przedmuchem. Zawór elektromagnetyczny zmiennego wlotu, czujnik położenia wału korbowego, zawór kontroli oleju # 1 / # 2, zawór odcinający wkładu |
| WTRYSKIWACZ | 15A | Przekaźnik F / pompa |
| F / POMPA | 20A | Przekaźnik F / pompa |
| 3 ecu | 10 A | PCM |
| TRĄBIĆ | 15A | Przekaźnik klaksonu, przekaźnik sib / klaksonu |
| 1 ecu | 30A | Przekaźnik ECU |
| ZAPASOWY | 25A | – |
| ZAPASOWY | 20A | – |
| ZAPASOWY | 15A | – |
| ZAPASOWY | 10 A | – |
2014 Hybrydowy
Reklamy reklamowe
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2014 Hybrid)
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| P / SIEGE DRV | 30A | Elektryczny fotel kierowcy |
| NIE | 30A | AMP JBL AMR |
| PIEŃ | 10 A | Skrzynka przyłączeniowa I / P (przekaźnik pokrywy bagażnika), drzwi napełniania paliwa i przełącznik / siłownik pokrywy bagażnika |
| OKNO BEZPIECZEŃSTWA ELEKTRYCZNEGO | 25A | Moduł elektrycznego okna bezpieczeństwa |
| ZAPASOWY | 20A | – |
| P / WDW LH | 25A | Wyłącznik główny szyby, przełącznik szyby tylnej lewej |
| ZAPASOWY | 7,5A | – |
| BMS | 10 A | Moduł sterowania BMS |
| FREIN SW | 7,5A | Uchwyt na breloczek, włącznik przycisku start stop, PDM, włącznik światła stop, moduł inteligentnego klucza |
| 3 MODUŁY | 7,5A | HEV NVLD, TMU, moduł VESS, przełącznik trybu sportowego, aktywna przesłona powietrza |
| P/WDW RH | 25A | Wyłącznik główny szyby, przełącznik szyby tylnej prawej |
| ZAPASOWY | 10 A | – |
| MIRR HTD | 10 A | Elektryczne lusterko zewnętrzne kierowcy, elektryczne lusterko zewnętrzne pasażera |
| KARNET P/SEAT | 20A | Elektrycznie regulowany fotel pasażera |
| OGRZEWANIE PRZEDNIE | 15A | Moduł ogrzewania fotela kierowcy, moduł ogrzewania fotela pasażera |
| MPD | 25A | MPD |
| ZEGAR | 10 A | Moduł inteligentnego klucza, PDM, BCM, TMU, zegar, moduł tylnej kamery, jednostka główna A/V i nawigacja, audio, lampa sufitowa konsoli, AMR JBL AMP, przełącznik zasilania lusterek zewnętrznych |
| ZAPASOWY | 10 A | – |
| A / KON | 7,5A | Skrzynka bezpieczników i przekaźnik E/R (przekaźnik dmuchawy), moduł sterujący klimatyzacji |
| S/HTR RR | 20A | Przełącznik ogrzewania lewego tylnego siedzenia, przełącznik ogrzewania prawego tylnego siedzenia |
| SZYBERDACH | 20A | Dach panoramiczny |
| 1 GNIAZDO ZASILANIA | 15A | Gniazdko przednie prawe |
| 2 MODUŁY | 7,5A | Moduł kamery tylnej, BCM |
| WYCIERACZKA | 25A | Skrzynka bezpieczników i przekaźnik E/R (przekaźnik wycieraczek), silnik wycieraczki przedniej, przełącznik wielofunkcyjny |
| 5 MODUŁÓW | 7,5A | PDM, panoramiczny szyberdach |
| ZABLOKUJ DR | 20A | Skrzynka przyłączeniowa I/P (przekaźnik zamka drzwi, przekaźnik odblokowywania drzwi), skrzynka bezpieczników i przekaźnik E/R (przekaźnik odblokowujący T/obrót) |
| 2 GNIAZDA ZASILANIA | 15A | Gniazdko przednie lewe |
| 1 MODUŁ | 7,5A | Zestaw wskaźników, moduł klimatyzacji, BCM, przełącznik trybu sportowego IND., zegar, audio, moduł ogrzewania fotela kierowcy/pasażera, lusterko elektrochromowe, TMU, przełącznik E/CON, aktywna klapa powietrza, czujnik RPAS |
| IG 1 | 20A | Skrzynka bezpieczników i przekaźnik E/R (bezpiecznik – ESC 3 10A, ECU 4 10A, POMPA OLEJOWA 2 10A, TCU 2 15A) |
| ECU HEV | 20A | Hybrydowa jednostka sterująca |
| TORBA | 15A | Lampka kontrolna, moduł sterujący SRS, czujnik klasyfikacji masy pasażera |
| 1 START | 7,5A | Hybrydowa jednostka sterująca PDM, przełącznik zakresu mostu pędnego |
| MDPS | 10 A | Wyłącznik ESC, moduł monitorowania ciśnienia w oponach, moduł sterujący EPS |
| 3 MPD | 7,5A | Moduł inteligentnego klucza, PDM |
| ZAPASOWY | 10 A | – |
| A/SAC IND. | 7,5A | Klaster instrumentów |
| ZŁĄCZE ZASILANIA (AUDIO) | 15A | Flead audio, A / V i jednostka nawigacyjna |
| ZŁĄCZE ZASILANIA (LP POKÓJ) | 10 A | Oświetlenie bagażnika, oświetlenie drzwi kierowcy, zestaw wskaźników, oświetlenie drzwi pasażera, moduł klimatyzacji, oświetlenie schowka, BCM, zegar, odbiornik RF, złącze łącza danych, opona modułu monitorowania ciśnienia, automatyczny czujnik światła i foto, lustro elektrochromowe, przekaźnik lampy komory |
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2014 Hybrid)
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| WIELOTOPIALNE: | ||
| 3 B+ | 60A | Puszka przyłączeniowa I/P (Elektryczny przekaźnik okienny, Bezpiecznik – TRUNK 10, S/HEATER FRT 15A, SAFETY POWER WINDOW 25A, MODUŁ 3 7,5A, PDM 25A, Złącze zasilania – AUDIO 15A) |
| IG 1 | 40A | Inteligentny kluczyk — przekaźnik IG 1, przekaźnik ACC |
| Liceum | 40A | Boîtier EMS (topliwy – HORN 15A, EWP 3 10A, ECU 1 30A, F/PUMP 20A) |
| RR HTD | 40A | Tylny przekaźnik odmgławiacza |
| MIŁOŚNIK | 40A | Przekaźnik dmuchawy |
| 4 B+ | 60A | Złącze I/P (topliwe – P/SEAT DRI 30A, AMP 30A, BRAKE SW 7,5A, BMS 10A, IPS 2, IPS 3, IPS 5, IPS 8) |
| MDPS | 80A | Moduł sterujący EPS |
| BEZPIECZNIK: | ||
| 2 B+ | 50A | Puszka przyłączeniowa I/P (Bezpiecznik – SUNROOF 20A, DR LOCK, IPS 1, IPS 4, IPS 6, IPS 7, IPS 9, Złącze zasilania – ROOM LP 10A) |
| WYCIERACZKA | 10 A | PCM |
| TYŁ HTD IND | 10 A | Moduł sterowania klimatyzacją |
| FALOWNIK | 10 A | Przetwornica niskiego napięcia DC, falownik hybrydowy |
| BATERIA C / WENTYLATOR | 15A | Moduł nadmuchu BMS |
| 1 TCU | 20A | UCP |
| ZATRZYMAJ LP | 15A | SSEM (elektroniczny moduł sygnału stopu) |
| ODLODZENIE | 20A | Przekaźnik odszraniania |
| 2 ecu | 20A | UCP |
| ECU HEV | 20A | Hybrydowa jednostka sterująca |
| IG 2 | 40A | Inteligentny klucz – przekaźnik IG 2 |
| 1 AHB | 40A | Moduł sterujący AHB |
| 1 POMPA OLEJOWA | 20A | Elektryczna pompa olejowa |
| 1 UCIECZKA | 40A | Moduł sterujący EBS |
| 2 UCIECZKA | 30A | Moduł sterujący EBS |
| 2 AHB | 30A | Moduł sterujący AHB |
| 4 ecu | 10 A | PCM |
| 2 TCU | 15A | Przełącznik zakresu mostu pędnego |
| 3 UCIECZKA | 10 A | Włącznik świateł hamowania, uniwersalne złącze sterujące, moduł sterujący EBS |
| 2 POMPY OLEJOWE | 10 A | Skrzynka bezpieczników i przekaźników hybrydowych (przekaźnik OPCU), elektryczna pompa olejowa |
| LAMPA B/GÓRA | 10 A | Główna jednostka A/V i nawigacja, tylna lampa zespolona (IN) LH/RH, BCM, lusterko elektrochromowe |
| 1 ecu | 30A | Przekaźnik sterowania silnikiem |
| CEWKA ZAPŁONOWA | 20A | Cewka zapłonowa # 1 / # 2 / # 3 / # 4, skraplacz |
| 1 CZUJNIK | 15A | Czujnik tlenu (góra/dół), zawór kontroli oleju (1/2), zawór elektromagnetyczny kontroli przedmuchu, czujnik położenia wału korbowego, CCV |
| 2 CZUJNIK | 15A | Czujnik położenia wałka rozrządu (1/2) |
| WTRYSKIWACZ | 15A | Wtryskiwacz # 1 / # 2 / # 3 / # 4, przekaźnik F / POMPA |
| F / POMPA | 20A | Przekaźnik F / POMPA |
| EWP | 10 A | Przekaźnik EWP |
| TRĄBIĆ | 15A | Przekaźnik klaksonu antykradzieżowego, przekaźnik klaksonu |
| ZAPASOWY | 25A | – |
| ZAPASOWY | 20A | – |
| ZAPASOWY | 15A | – |
| ZAPASOWY | 10 A | – |
Główny panel bezpieczników w komorze silnika (bezpieczniki połączeń silnika)
| # | Nazwisko | Stożek |
|---|---|---|
| E41 | Przekaźnik ACC | KARTA MIKROFONOWA |
| E42 | Przekaźnik RR HTD | KARTA MIKROFONOWA |
| E43 | – | KARTA MIKROFONOWA |
| E44 | – | KARTA MIKROFONOWA |
| E45 | Przekaźnik EWP | KARTA MIKROFONOWA |
| E46 | – | KARTA MIKROFONOWA |
| E47 | Przekaźnik odszraniania | KARTA MIKROFONOWA |
| E48 | – | KARTA MIKROFONOWA |
| E49 | Przekaźnik IG1 | KARTA MIKROFONOWA |
| E50 | Przekaźnik IG2 | KARTA MIKROFONOWA |
| E51 | Przekaźnik wycieraczek | KARTA MIKROFONOWA |
| E52 | Przekaźnik zwalniający drzwi T / Tour | KARTA MIKROFONOWA |
| E53 | – | KARTA MIKROFONOWA |
| E54 | Przekaźnik dmuchawy | KARTA MIKROFONOWA |
| POLE EMS: | ||
| RLY.1 | Przekaźnik klaksonowy | KARTA MIKROFONOWA |
| RLY.2 | Przekaźnik F / pompa | KARTA MIKROFONOWA |
| RLY.3 | Przekaźnik ECU | KARTA MINI |
Dodatkowy panel bezpieczników w komorze silnika (skrzynka podprzekaźników)
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| OPCU | 80A | Przekaźnik OPCU |
| C / WENTYLATOR | 60A | Przekaźnik C / WENTYLATOR |
| FALOWNIK | 10 A | Przetwornica niskiego napięcia DC, falownik hybrydowy |
| BMS | 10 A | Moduł sterowania BMS |
| AHB | 10 A | Moduł sterujący AHB |
| EWP | 10 A | Elektryczna pompa wodna |
| RLY1 | Przekaźnik OPCU (WTYCZKA MINI) | |
| RLY2 | Relais C/FAN (WTYCZKA MINI) |
