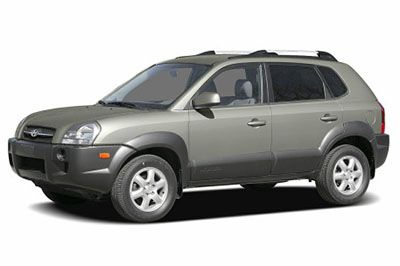

W tym artykule przyjrzymy się pierwszej generacji Hyundaia Tucson (JM), produkowanej od 2004 do 2009 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Hyundai Tucson 2004, 2005, 2006, 2007, 2008 i 2009 , uzyskasz informacje na temat położenie paneli bezpieczników wewnątrz samochodu i poznaj przypisanie każdego bezpiecznika (układ bezpieczników) i przekaźnika.
Układ bezpieczników Hyundai Tucson 2004-2009
Bezpieczniki zapalniczki (gniazda zasilania) Hyundaia Tucson znajdują się w skrzynce bezpieczników na desce rozdzielczej (patrz „C / LIGHTER & P / OUTLET” i „P / OUTLET” bezpieczniki. »(Tylne gniazdo zasilania)).
Panel
Skrzynka bezpieczników znajduje się po stronie kierowcy na tablicy rozdzielczej, za pokrywą.
Pojazdy z kierownicą po lewej stronie
Pojazdy z kierownicą po prawej stronie
Komora silnika
Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).
Panel
Pojazdy z kierownicą po lewej stronie
Pojazdy z kierownicą po prawej stronie
Reklamy reklamowe
Przyporządkowanie bezpieczników na tablicy rozdzielczej
| NAZWA | KLASYFIKACJA WZMACNIACZA | CHRONIONE KOMPONENTY |
|---|---|---|
| P / WDW-LH | 30A | lewa szyba elektryczna |
| P/WDW-RH | 30A | Prawe okno elektryczne |
| PROSTY OGON | 10 A | Prawe tylne światło zespolone, schowek na rękawiczki |
| RR HTR | 30A | Tylny odmgławiacz |
| TORBA | 15A | Kontrola SRS |
| GRUPA | 10 A | Zestaw wskaźników, ETACM / TACM |
| KOLEJKA LH | 10 A | Lewy reflektor, lewe tylne światło zespolone, światło rejestracyjne |
| AUDIO | 10 A | Zegar cyfrowy, Audio, Moduł składania elektrycznych lusterek zewnętrznych, Elektryczne lusterko zewnętrzne i przełącznik składania lusterek |
| C / ZAPALNICZKA & P / WYJŚCIE | 20A | Zapalniczka |
| ZAPASOWY | 15A | (ZAPASOWY) |
| RR MGŁA | 10 A | Tylne światło przeciwmgielne |
| MIRR HTD | 10 A | Lewe/prawe elektryczne lusterko zewnętrzne i silnik składania lusterek, tylny przełącznik odmgławiacza |
| AUDIO | 10 A | audio |
| CEWKA IG | 20A | Cewka zapłonowa (2,7 GSL) |
| IMMO | 10 A | Moduł sterujący immobilizera (2,7 GSL) |
| P / WYJŚCIE | 15A | Tylne gniazdo zasilania |
| 10 A | (Nieużywany) | |
| S/HTR | 20A | Podgrzewane siedzenie |
| A/CON SW | 10 A | Moduł sterowania klimatyzacją (ręczna klimatyzacja) |
| ZACZĄĆ | 10 A | Przekaźnik alarmu włamaniowego, przełącznik zakresu mostu pędnego, przełącznik blokady zapłonu |
| IG-SW | 30A | Stacyjka |
| POKÓJ LP | 10 A | Oświetlenie otoczenia, moduł klimatyzacji, zegar cyfrowy, przełącznik przypomnienia o kluczu ETACM / TACM |
| NIE | 20A | audio |
| T / SIG | 10 A | Wyłącznik awaryjny, automatyczny czujnik światła i fotokomórka, przełącznik zakresu mostu pędnego |
| A/SAC IND | 10 A | Klaster instrumentów |
| WYCIERACZKI | 15A | Przekaźnik bezpieczeństwa |
| A / KON | 10 A | Sterownik szyberdachu, moduł klimatyzacji, przekaźnik dmuchawy, ETACM / TACM |
| IGN | 10 A | Przekaźnik nagrzewnicy PTC, przekaźnik nagrzewnicy filtra paliwa, moduł sterujący DRL, przekaźnik reflektorów |
| RYZYKO | 10 A | Wyłącznik zagrożeń, przekaźnik zagrożeń, moduł sterujący immobilizera (2,7 GSL) |
| S / TOIT | 20A | Szyberdach, blokada drzwi / przekaźnik odblokowania |
| ZATRZYMAĆ | 15A | Włącznik świateł hamowania, moduł składania elektrycznego lusterka zewnętrznego |
| H / BEZPŁATNY | 10 A | (Nieużywany) |
| ECU | 10 A | Tempomat, światło hamowania, TCS, ESP, 4WD ECM, ECM, PCM, TCM, czujnik prędkości pojazdu |
| WYCIERACZKA SZYBY PRZEDNIEJ FF | 20A | Wycieraczka przednia, przełącznik wielofunkcyjny |
| 4×4 | 20A | 4WD/ECM |
| ODLODZENIE | 15A | Odmgławiacz przedniej szyby |
| TCU | 10 A | TCM (2,7 GSL/DSL) |
| abs | 10 A | Czujnik G, ESP, ABS |
Reklamy reklamowe
Komora silnika
Rozmieszczenie bezpieczników w komorze silnika
| OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONE KOMPONENTY |
|---|---|---|
| BEZPIECZNIK: | ||
| IGN | 30A | Przekaźnik rozrusznika, wyłącznik zapłonu |
| ECU | 30A | Sterowanie silnikiem, pompa paliwa, klimatyzacja, generator, bankomat |
| C / WENTYLATOR | 40A | Miłośnik |
| AKUMULATOR nr 1 | 50A | Wyłącznik zapłonu, złącze zasilania |
| C / WENTYLATOR | 50A | Miłośnik |
| ABS nr 1 | 30A | ABS, ESP |
| ABS # 2 | 40A | ABS, ESP |
| MIŁOŚNIK | 30A | Miłośnik |
| AKUMULATOR # 2 | 30A | Wyłącznik zapłonu, złącze zasilania |
| BEZPIECZNIK: | ||
| INJ | 15A | Wtryskiwacz |
| SNSR | 10 A | Wentylator chłodzący, włącznik świateł hamowania, czujnik tlenu, ECM/PCM |
| DRL | 15A | DRL |
| F / MGŁA | 15A | Przednie światło przeciwmgielne |
| TRĄBIĆ | 15A | Róg, syrena |
| A / KON | 15A | Klimatyzacja |
| Wysoki/dolny (wysoki) | 15A | Reflektor (WYSOKI) |
| H/BP (BAS) | 15A | Reflektor (NISKI) |
