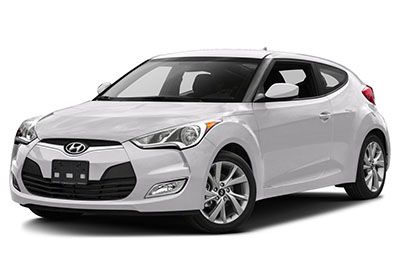

W tym artykule rozważamy pierwszą generację Hyundaia Veloster, produkowanego od 2011 do 2017 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Hyundai Veloster 2011, 2012, 2013, 2014, 2015, 2016 i 2017 , uzyskasz informacje o lokalizacji panele bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Schemat skrzynki bezpieczników: Hyundai Veloster (2011-2017)
Bezpieczniki zapalniczki (gniazdo zasilania) znajdują się w skrzynce bezpieczników na desce rozdzielczej (patrz bezpieczniki „P / OUTLET” i „C / LIGHTER”).
Lokalizacja skrzynki bezpieczników
Panel
Skrzynka bezpieczników znajduje się w desce rozdzielczej (po stronie kierowcy), za pokrywą.
Komora silnika
Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).
Wewnątrz osłon bezpieczników / przekaźników znajduje się nalepka opisująca nazwę i pojemność bezpiecznika / przekaźnika. Wszystkie opisy paneli bezpieczników w tej instrukcji mogą nie dotyczyć Twojego pojazdu. Jest poprawna w momencie druku. Podczas sprawdzania skrzynki bezpieczników pojazdu należy zapoznać się z etykietą skrzynki bezpieczników.
Schematy skrzynek bezpieczników
Reklamy reklamowe
2011, 2012, 2013
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2011, 2012, 2013)
Reklamy reklamowe
Komora silnika
Rozmieszczenie bezpieczników w komorze silnika (2011, 2012, 2013)
2014
Reklamy reklamowe
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2014)
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2014)
2015, 2016
Reklamy reklamowe
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2015, 2016)
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| C / LŻEJSZY | 15A | Zapalniczka |
| DRL | 10 A | Nieużywany |
| HTD STRG | 15A | Inteligentny moduł sterowania kluczem, moduł falownika klimatyzacji, podgrzewana kierownica |
| MDPS | 10 A | Moduł sterujący EPS |
| A/SAC IND | 10 A | Zestaw wskaźników (poduszka powietrzna IND.) |
| WTYCZKA | 15A | Wtyczka |
| WYCIERACZKA PRZEDNIEJ SZYBY RR | 15A | Skrzynka bezpieczników i przekaźników w maszynowni (przekaźnik wycieraczki tylnej), silnik wycieraczki tylnej, przełącznik wielofunkcyjny |
| IG 2 | 10 A | Skrzynka bezpieczników i przekaźników w maszynowni (przekaźnik wycieraczek przednich, przekaźnik dmuchawy), wyłącznik ochrony przed uderzeniami, silnik szyberdachu panoramicznego, moduł klimatyzacji, moduł sterujący IPS |
| PRZEDNIA WYCIERACZKA | 25A | Przełącznik wielofunkcyjny, silnik wycieraczki przedniej, skrzynka bezpieczników i przekaźnik w komorze silnika (przekaźnik wycieraczki przedniej) |
| GRUPA | 10 A | Klaster przyrządów, moduł monitorowania ciśnienia w oponach, przełącznik trybu sportowego, wskaźnik dźwigni zmiany biegów, moduł MTS |
| AUDIO | 10 A | Przełącznik elektrycznego lusterka zewnętrznego, AMP, jednostka główna A/V i nawigacji, moduł MTS, moduł sterujący inteligentnym kluczykiem, moduł sterujący IPS |
| MULTIMEDIA | 15A | Główna jednostka A/V i nawigacyjna, moduł MTS |
| TORBA | 15A | Czujnik wykrywania pasażera, moduł sterujący SRS, lampka kontrolna |
| IG 1 | 10 A | Tylny lewy / prawy czujnik wspomagania parkowania, tylny lewy / prawy środek czujnika wspomagania parkowania, tylny klakson wspomagania parkowania, moduł sterujący IPS, podgrzewanie fotela kierowcy / pasażera, przełącznik podgrzewania fotela kierowcy / pasażera, moduł MTS, moduł klimatyzacji |
| 1 INTELIGENTNY KLUCZ | 15A | Inteligentny moduł sterowania kluczem |
| PAMIĘĆ | 10 A | Złącze łącza danych, zestaw wskaźników, moduł klimatyzacji |
| A / KON | 10 A | ECM |
| abs | 10 A | Moduł ESC, wyłącznik ESC Off, skrzynka bezpieczników i przekaźnik E/R (przekaźnik HAC, uniwersalne złącze sterujące) |
| ZABLOKUJ DR | 20A | Przekaźnik zamka drzwi, przekaźnik odblokowywania drzwi, przekaźnik dźwięku kierunkowskazu, przekaźnik zatrzasku tylnej klapy, przekaźnik odblokowujący z dwoma obrotami, moduł sterujący IPS |
| FOLD’G MIRR/ MGŁA LP RR | 15A | Nieużywany |
| ZATRZYMANIE LAMPY | 15A | Wyłącznik światła hamowania, przekaźnik sygnału stopu, moduł sterowania kluczem inteligentnym |
| ECU | 10 A | Moduł immobilizera, moduł sterowania inteligentnym kluczem, ECM. Wyłącznik lampy stop |
| NIE | 25A | NIE |
| FALOWNIK | 25A | Moduł falownika klimatyzacji |
| LAMPA WEWNĘTRZNA | 10 A | Lampa bagażowa, lampa mapowa, lampka nocna, lewa/prawa lampka toaletowa, lampa sufitowa konsoli; |
| 2 INTELIGENTNY KLUCZ | 10 A | Inteligentny moduł sterujący kluczykiem, moduł immobilizera, przełącznik przycisku start stop |
| TCU * (POMPA PRÓŻNIOWA) T-GDI | 15A | Skrzynka bezpieczników i przekaźników w maszynowni (przekaźnik pompy próżniowej) |
| TCU * (POMPA PRÓŻNIOWA) GDI | 15A | MTC |
| ŚWIATŁO TYLNE LH | 10 A | Lewe tylne światło zespolone, lewa/prawa lampa rejestracyjna, kontrolka dźwigni zmiany biegów, zestaw wskaźników, przełącznik wielofunkcyjny, elektryczny wyłącznik szyb pasażera, główny wyłącznik szyby elektrycznej, gniazdo AUX i USB, moduł sterujący klimatyzacji wnętrza Miiror, wyłącznik ESC Off, A/V głowica i jednostka nawigacyjna, wyłącznik zabezpieczenia przed zderzeniem, wyłącznik ogrzewania fotela kierowcy/pasażera, lewy przedni reflektor |
| S / OGRZEWANIE | 20A | Ogrzewanie fotela kierowcy/pasażera |
| P / WDW LH | 25A | Wyłącznik główny szyby elektrycznej |
| ZACZĄĆ | 10 A | Przekaźnik alarmu przeciwkradzieżowego, przełącznik zakresu skrzyni biegów, moduł sterowania inteligentnym kluczykiem, ECM, TCM, skrzynka bezpieczników i przekaźnik w maszynowni (przekaźnik rozrusznika) |
| 1 LP B/UP | 15A | Przełącznik świateł cofania, przełącznik zakresu mostu pędnego |
| TYLNE PRAWE ŚWIATŁO | 10 A | Prawe przednie światło, prawe tylne światło zespolone |
| OKNO BEZPIECZEŃSTWA ELEKTRYCZNEGO | 25A | Moduł okna elektrycznego bezpieczeństwa kierowcy |
| P/WDW RH | 25A | Główny przełącznik szyby, przełącznik szyby pasażera, przełącznik szyby tylnej prawej; |
| 2 LAMPY B/GÓRA | 10 A | Główna jednostka A/V i nawigacyjna, przełącznik zakresu skrzyni biegów, moduł MTS, TCM, przełącznik świateł cofania, tylne światło zespolone lewe/prawe, moduł sterujący IPS |
| ZAPASOWY | 15A | – |
| MIRR HTD | 10 A | ECM, moduł klimatyzacji, lusterko zewnętrzne kierowcy/pasażera |
| P / SIEGE DRV | 25A | Wsparcie dla drewna |
| * Turbo |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2015, 2016)
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| WIELOTOPIALNE: | ||
| MDPS | 80A | Moduł sterujący EPS |
| MIŁOŚNIK | 40A | Bezpiecznik w maszynowni i skrzynka przekaźników (przekaźnik dmuchawy) |
| 1 PUNKT (GDI) | 40A | MTC |
| RR HTD | 40A | Bezpiecznik i skrzynka przekaźników w maszynowni (tylny przekaźnik odmgławiacza) |
| ALT (GDI) | 125A | Skrzynka bezpieczników i przekaźników w maszynowni (wielobezpiecznik – dwusprzęgłowa skrzynia biegów EcoShift 1, |
| ALT (T-GDI) | 150A | MDPS, RR HTD, BLOWER), alternatywny |
| 2 ABS | 30A | Uniwersalne złącze sterujące, moduł ESC |
| 2 B+ | 50A | Inteligentna skrzynka przyłączeniowa (elektryczny przekaźnik okienny, moduł sterujący IPS (ARISU LT), bezpiecznik – BEZPIECZEŃSTWO ELEKTRYCZNE WINDOW, AMP) |
| 1 mld+ | 50A | Automatyczne urządzenie odcinające upływ prądu (przekaźnik oświetlenia pokojowego, automatyczny wyłącznik odcinający upływ prądu, bezpiecznik – INDOOR LAMP, MULTIMEDIA, MEMORY), bezpiecznik – S / HEATER |
| BEZPIECZNIK: | ||
| C / WENTYLATOR (GDI) | 40A | Bezpiecznik w komorze silnika i skrzynka przekaźników (przekaźnik wentylatora chłodzącego (wysoki), przekaźnik wentylatora chłodzącego (niski)) |
| C / WENTYLATOR (T-GDI) | 60A | Bezpiecznik i skrzynka przekaźników w maszynowni (przekaźnik wentylatora chłodzącego (wysoki)) |
| A / KON | 10 A | Bezpiecznik i skrzynka przekaźników w maszynowni (przekaźnik A / CON) |
| PRZEDNIE ŚWIATŁA PRZECIWMGIELNE | 10 A | Bezpiecznik i skrzynka przekaźników w maszynowni (przekaźnik świateł przeciwmgielnych) |
| TRĄBIĆ | 15A | Skrzynka bezpieczników i przekaźników w maszynowni (przekaźnik klaksonu przeciwkradzieżowego, przekaźnik klaksonu) |
| SZYBERDACH | 20A | Silnik szyberdachu panoramicznego |
| POMPA PRÓŻNIOWA (T-GDI) | 20A | Skrzynka bezpieczników i przekaźników w maszynowni (przekaźnik pompy próżniowej) |
| liceum | 10 A | Czujnik baterii |
| IG 2 | 40A | Przełącznik zapłonu, skrzynka przekaźników PDM (przekaźnik IG 2), bezpiecznik w maszynowni i skrzynka przekaźników (przekaźnik startowy) |
| IG 1 | 40A | Przełącznik zapłonu, skrzynka przekaźników PDM (przekaźnik IG 1, przekaźnik ACC) |
| 1 CZUJNIK | 20A | ECM |
| 2 CZUJNIKI (GDI) | 10 A | Czujnik tlenu (góra) / (dół), zawór odcinający wkład, zawór elektromagnetyczny zmiennego wlotu, zawór elektromagnetyczny kontroli przewietrzania, skrzynka bezpieczników i przekaźnik w maszynowni (przekaźnik wentylatora chłodzącego (wysoki / niski)) |
| 2 ŁAPACZ (T-GDI) | 10 A | Czujnik tlenu (góra) / (dół), zawór odcinający wkład, zawór recyrkulacji, zawór zrzutowy, zawór elektromagnetyczny sterowania przewietrzaniem, skrzynka bezpieczników i przekaźnik w maszynowni (przekaźnik wentylatora chłodzącego (górny)) |
| 3 CZUJNIK | 15A | Skrzynka bezpieczników i przekaźników w komorze silnika (przekaźnik pompy paliwa), skrzynka bezpieczników i przekaźników w komorze silnika (przekaźnik A / CON), zawór sterujący oleju nr 1 (wlot) / nr 2 (wylot), ECM |
| 2 ecu | 15A | ECM |
| 3 PUNKTY (GDI) | 15A | MTC |
| F / POMPY (GDI) | 15A | Bezpiecznik w komorze silnika i skrzynka przekaźników (przekaźnik pompy paliwa) |
| F / POMPA (T-GDI) | 20A | |
| PRZEŁĄCZNIK HAMULCA | 10 A | Bezpiecznik światła stop |
| 1 para | 40A | Moduł ESC |
| 1 ecu | 30A | Skrzynka bezpieczników i przekaźników w maszynowni (przekaźnik sterujący silnika, bezpiecznik – ECU 2) |
| 2 DCT (GDI) | 40A | MTC |
| 3 B+ | 50A | Inteligentna skrzynka przyłączeniowa (przekaźnik światła tylnego, moduł sterujący IPS (ARISU RT), bezpiecznik – STOP LP, SMART KEY 1/2, INVERTER 2, DR LOCK) |
| 3 ecu | 10 A | Przełącznik trybu sportowego, klucz elektromagnetyczny |
| 4 ecu | 15A | Skraplacz, Cewka zapłonowa # 1 / # 2 / # 3 / # 4 |
