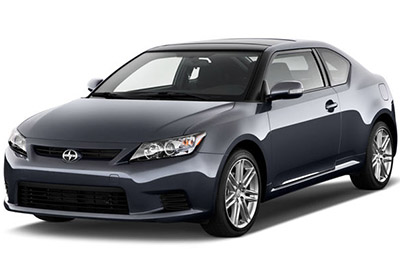

W tym artykule rozważymy drugą generację Scion tC (AT20), produkowaną w latach 2010-2016. Tutaj znajdziesz schematy skrzynek bezpiecznikowych Scion tC 2011, 2012, 2013, 2014, 2015 i 2016 , uzyskasz informacje o lokalizacji panele bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników).
Contents
Scion tC 2011-2016 rozmieszczenie bezpieczników
Bezpiecznik zapalniczki (gniazdo zasilania) Scion tC to bezpiecznik nr 12 „PWR OUTLET” w skrzynce bezpieczników na desce rozdzielczej.
Wewnętrzna skrzynka bezpieczników
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników znajduje się pod deską rozdzielczą (po lewej stronie), za pokrywą.
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników w przedziale pasażerskim
| Nie. | Nazwisko | Natężenie [A] | Okrążenie |
|---|---|---|---|
| jeden | S / TOIT | trzydzieści | Dach księżycowy |
| 2 | BROUILLARD FR | piętnaście | Brak obwodu |
| 3 | RR MGŁA | 7,5 | Brak obwodu |
| 4 | AM1 | pięć | Układ rozruchowy, korpus ECU |
| pięć | OBD | 7,5 | Pokładowy system diagnostyczny |
| 6 | D/L | dwadzieścia | Elektryczny system zamykania drzwi |
| 7 | PORTE FR | dwadzieścia | Okna elektryczne |
| osiem | PODKŁADKA RR | 7,5 | Spryskiwacz tylnej szyby |
| dziewięć | RONDELLE FR | dziesięć | Wycieraczki szyby samochodowej |
| dziesięć | WIP RR | piętnaście | Wycieraczka tylnej szyby |
| jedenaście | WIP FR | trzydzieści | Wycieraczki |
| 12 | MOC WYJŚCIOWA | piętnaście | Wtyczka |
| 13 | ECU-IG1 NR 1 | pięć | Elektryczne wspomaganie kierownicy, system blokady biegów, dach księżycowy, system ostrzegania o ciśnieniu w oponach, system ładowania, przełączniki zmiany biegów |
| czternaście | CAC | pięć | ECU nadwozia, zegar, lusterko zewnętrzne, system blokady biegów, system audio |
| piętnaście | IG | pięć | Odmgławiacze tylnej szyby, elektryczny wentylator chłodzący, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| szesnaście | KOLEJKA | dziesięć | Światła postojowe, tylne, boczne światła obrysowe, oświetlenie tablicy rejestracyjnej, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 17 | IGN | 7,5 | Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, automatyczna skrzynia biegów, zegar, system inteligentnego kluczyka, system blokady kierownicy, system poduszek powietrznych SRS, pompa paliwa, system klasyfikacji pasażerów pasażer z przodu |
| 18 | PODPISAĆ | pięć | Wskaźniki i liczniki, system klimatyzacji, podgrzewanie foteli, wyłącznik VSC OFF, oświetlenie dźwigni zmiany biegów, przełącznik kierownicy, zegar, system audio |
| dziewiętnaście | S/HTR FL | dziesięć | Ogrzewanie fotela (po stronie kierowcy) |
| dwadzieścia | SPOTKANIE | 7,5 | Wskaźniki i mierniki |
| 21 | S/HTR FR | dziesięć | Podgrzewany fotel (strona pasażera z przodu) |
| 22 | IG2 NR 2 | 7,5 | System startowy |
| 23 | BKUP LP | 7,5 | Światło cofania, automatyczna skrzynia biegów, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 24 | ECU-IG1 NR 2 | pięć | ECU nadwozia, ABS, VSC, czujnik skrętu, kąt odchylenia i czujnik G |
| 25 | ECU-IG1 NR 3 | pięć | Migacze, migacze awaryjne |
| 26 | HTR-IG | 7,5 | System klimatyzacji |
Reklamy reklamowe
Przód twarzy
| Nie. | Nazwisko | Natężenie [A] | Okrążenie |
|---|---|---|---|
| jeden | FL DRZWI | trzydzieści | Okna elektryczne |
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Schemat skrzynki bezpieczników
Reklamy reklamowe
Rozmieszczenie bezpieczników w komorze silnika
| Nie. | Nazwisko | Natężenie [A] | Okrążenie |
|---|---|---|---|
| jeden | WENTYLATOR NR 2 | trzydzieści | Elektryczny wentylator chłodzący |
| 2 | WENTYLATOR NR 1 | 40 | Elektryczny wentylator chłodzący |
| 3 | ABS nr 2 | trzydzieści | ABS, VSC |
| 4 | ABS nr 1 | pięćdziesiąt | ABS, VSC |
| pięć | POMOC | pięćdziesiąt | System klimatyzacji |
| 6 | WSZYSTKO | 120 | System ładowania |
| 7 | EPS | 80 | Elektryczny układ wspomagania kierownicy |
| osiem | P / IB | pięćdziesiąt | EFI NR1, EFI NR2, CORNE, IG2 |
| dziewięć | DYREKTOR H-LP | pięćdziesiąt | 2011-2013 : H-LP LH-LO, H-LP RH-LO, H-LP LH-HI, H-LP RH-HI, phares, system czyszczenia w okresie 2014-2016 : H-LP LH-LO, H-LP RH-LO, H-LP LH-HI, H-LP RH-HI, phares |
| dziesięć | ZAPASOWY | dziesięć | Zapasowy bezpiecznik |
| jedenaście | ZAPASOWY | dwadzieścia | Zapasowy bezpiecznik |
| 12 | ZAPASOWY | trzydzieści | Zapasowy bezpiecznik |
| 13 | H-LP RH-HI | dziesięć | 2011-2013: Prawy reflektor (światło drogowe), wskaźniki i liczniki 2014-2016: Prawy reflektor (światło drogowe) |
| czternaście | H-LP LH-HI | dziesięć | 2011-2013: Lewy reflektor (światło drogowe) 2014-2016: Lewy reflektor (światło drogowe), wskaźniki i liczniki |
| piętnaście | H-LP RH-LO | dziesięć | Reflektor prawy (światła mijania), wskaźniki i liczniki |
| szesnaście | H-LP LH-LO | dziesięć | Reflektor lewy (światło mijania) |
| 17 | ETCS | dziesięć | Wielopunktowy system wtrysku paliwa / Sekwencyjny wielopunktowy system wtrysku paliwa |
| 18 | SAT | dziesięć | Kierunkowskazy, kierunkowskazy awaryjne, wskaźniki i liczniki |
| dziewiętnaście | ALT-S | 7,5 | System ładowania |
| dwadzieścia | AM2 NR 2 | 7,5 | System zarządzania energią (pojazdy z systemem inteligentnego klucza) |
| 21 | AM2 | trzydzieści | IG2 NO.2, układ rozruchowy |
| 22 | BLOKADA STRG | dwadzieścia | System blokady kierownicy (pojazdy z systemem inteligentnego kluczyka) |
| 23 | NIE | trzydzieści | System nagłośnieniowy |
| 24 | MNIE HTR | dziesięć | Odmgławiacze lusterek zewnętrznych, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 25 | ECU-B NR 2 | dziesięć | Automatyczna skrzynia biegów, elektryczne szyby, zegar, inteligentny system kluczy, bezprzewodowy pilot zdalnego sterowania, system klasyfikacji pasażerów z przodu |
| 26 | ECU-B | dziesięć | ECU nadwozia, wskaźniki i mierniki, czujnik skrętu, bezprzewodowy pilot zdalnego sterowania, inteligentny system kluczyka |
| 27 | RAD nr 1 | piętnaście | System nagłośnieniowy |
| 28 | KOPUŁA | dziesięć | Oświetlenie wnętrza, oświetlenie osobiste, oświetlenie bagażnika |
| 29 | ZATRZYMAĆ | dziesięć | Wielopunktowy system wtrysku paliwa / sekwencyjny wielopunktowy system wtrysku paliwa, ABS, VSC, automatyczna skrzynia biegów, system blokady biegów, światła hamowania, wysokie światło hamowania, system zarządzania mocą |
| trzydzieści | DRZWI | dwadzieścia | Okna elektryczne |
| 31 | KARMIONY | 40 | MIR HTR, odmgławiacze tylnej szyby |
| 32 | EFI NR 2 | piętnaście | Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, pompa paliwa Fuel |
| 33 | EFI NR 1 | piętnaście | Wielopunktowy system wtrysku paliwa / Sekwencyjny wielopunktowy system wtrysku paliwa, automatyczna skrzynia biegów |
| 34 | KLAKSON | dziesięć | klakson |
| 35 | IG2 | piętnaście | MET, IGN, wielopunktowy system wtrysku paliwa / sekwencyjny wielopunktowy system wtrysku paliwa |
