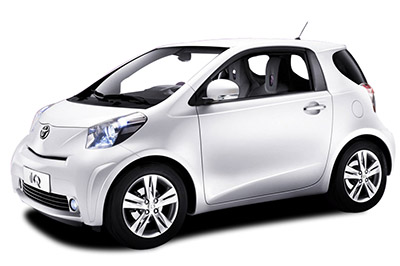

W tym artykule rozważamy pierwszą generację Toyoty iQ / Scion iQ (KGJ10 / NGJ10 / NUJ10), produkowaną w latach 2008-2015. Tutaj znajdziesz schematy skrzynek bezpieczników Toyota iQ 2008, 2009, 2010, 2011, 2012 , 2013, 2014 i 2015 , uzyskaj informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz poznaj przeznaczenie każdego bezpiecznika (układ bezpieczników) i przekaźnika.
Contents
Dyspozycja materiałów topliwych Toyota iQ / Scion iQ 2008-2015
Bezpiecznik zapalniczki (gniazdo zasilania) w Toyota iQ (Scion iQ) to bezpiecznik nr 17 „CIG” w skrzynce bezpieczników w desce rozdzielczej.
Wewnętrzna skrzynka bezpieczników
Lokalizacja skrzynki bezpieczników
Pojazdy z kierownicą po lewej stronie
Pojazdy z kierownicą po prawej stronie
Skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy (strona pasażera w wersji z kierownicą po prawej stronie), pod maską.
Schemat skrzynki bezpieczników
Reklamy reklamowe
Przyporządkowanie bezpieczników w przedziale pasażerskim
| Nie. | Nazwisko | Wzmacniacz | Okrążenie |
|---|---|---|---|
| jeden | ECU-IG NR 1 | 7,5 | System kontroli stabilności pojazdu, system kontroli blokady biegów, elektryczne wspomaganie kierownicy, system automatycznego reflektora, ECU głównego korpusu, system ostrzegania o ciśnieniu w oponach |
| 2 | MIERNIK | dziesięć | Elektryczne wentylatory chłodzące, układ ładowania, kierunkowskazy awaryjne, światło przypominające o pasach bezpieczeństwa przedniego pasażera, światła cofania, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, wycieraczka ECU, automatyczne lusterko wewnętrzne przeciwodblaskowe |
| 3 | HTR-IG | dziesięć | Układ klimatyzacji, odmrażacz wycieraczek, odmgławiacz tylnej szyby |
| 4 | – | – | – |
| pięć | PODKŁADKA RR | dziesięć | Wycieraczki szyby samochodowej |
| 6 | WYCIERACZKA PRZEDNIEJ SZYBY RR | dziesięć | Wycieraczka tylnej szyby |
| 7 | WYCIERACZKA | 25 | Wycieraczki |
| osiem | RONDELLE FR | dziesięć | Wycieraczki szyby samochodowej |
| dziewięć | OBD | 7,5 | Pokładowy system diagnostyczny |
| dziesięć | RR MGŁA | 7,5 | Tylne światło przeciwmgielne |
| jedenaście | PANEL NR 2 | pięć | ze światłami do jazdy dziennej lub automatycznym sterowaniem światłami: system świateł do jazdy dziennej |
| jedenaście | KOLEJKA NR 1 | dziesięć | Ręczna tarcza poziomowania reflektorów, przednie światła pozycyjne, tylne światła, oświetlenie tablicy rejestracyjnej |
| 12 | DRZWI NR 2 | dwadzieścia | Okna elektryczne |
| 13 | D/LN°1 | piętnaście | System blokowania drzwi, główny korpus ECU |
| czternaście | DRZWI NR 1 | trzydzieści | Okna elektryczne |
| piętnaście | – | – | – |
| szesnaście | – | – | – |
| 17 | PAPIEROS | piętnaście | Wtyczka |
| 18 | CAC | pięć | Lusterka zewnętrzne, system audio, system sterowania blokadą biegów, główny sterownik ECU |
| dziewiętnaście | PANEL NR 1 | pięć | z automatyczną kontrolą światła: licznik |
| dziewiętnaście | PODPISAĆ | pięć | Miernik, zarządzanie energią ECU |
| dwadzieścia | KOLEJKA | dziesięć | z automatycznym sterowaniem oświetleniem: przednie światła pozycyjne, tylne światła, oświetlenie tablicy rejestracyjnej, tylne światło przeciwmgielne, przednie światła przeciwmgielne, pokrętło ręcznej regulacji reflektorów, wielopunktowy układ wtrysku paliwa/dsystem ” sekwencyjny wielopunktowy wtrysk paliwa, tablica przyrządów, wycieraczka ECU |
| dwadzieścia | KOLEJKA NR 2 | dziesięć | Przednie światła pozycyjne, tylne światła, oświetlenie tablicy rejestracyjnej, tylne światło przeciwmgielne, przednie światła przeciwmgielne, pokrętło ręcznej regulacji reflektorów, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, panel pokładowy, ECU wycieraczek |
| 21 | BROUILLARD FR | piętnaście | Przednie światła przeciwmgielne |
| 22 | AM1 | 7,5 | Bezpiecznik „ACC”, układ rozruchowy |
| 23 | ZATRZYMAĆ | dziesięć | System kontroli stabilności pojazdu, ECU zarządzania energią, system kontroli blokady zmiany biegów, światła stopu, wielopunktowy system wtrysku paliwa / sekwencyjny wielopunktowy system wtrysku paliwa |
| 24 | D/L NR 2 | dziesięć | Elektryczny system zamykania drzwi |
| 25 | SIEDZIBA | piętnaście | Podgrzewane siedzenia |
| 26 | – | – | – |
| 27 | – | – | – |
| 28 | – | – | – |
| 29 | – | – | – |
| trzydzieści | – | – | – |
| 31 | – | – | – |
| 32 | – | – | – |
| 33 | – | – | – |
| 34 | – | – | – |
| 35 | – | – | – |
| 36 | – | – | – |
| 37 | – | – | – |
| 38 | – | – | – |
| 39 | – | – | – |
Skrzynka przekaźnikowa
| Nie. | Przekaźnik |
|---|---|
| R1 | Przednie światło przeciwmgielne (FR FOG) |
| R2 | Ogrzewanie (HTR) |
| R3 | Oświetlenie panelowe (PANEL) |
Reklamy reklamowe
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).
Schemat skrzynki bezpieczników
Reklamy reklamowe
Rozmieszczenie bezpieczników w skrzynce bezpieczników w komorze silnika
| Nie. | Nazwisko | Wzmacniacz | Okrążenie |
|---|---|---|---|
| jeden | – | – | – |
| 2 | – | – | – |
| 3 | ODPAROWYWANIE | trzydzieści | Benzyna: Odmgławiacz tylnej szyby |
| 3 | ODPAROWYWANIE NR 1 | trzydzieści | Olej napędowy: odmgławiacz tylnej szyby |
| 4 | – | – | – |
| pięć | WIP-S | 7,5 | Benzyna: zarządzanie energią ECU |
| pięć | DÉSEM BUAGE NR 2 | 7,5 | Olej napędowy: ECU sterowania źródłem zasilania |
| 6 | MNIE HTR | 7,5 | Odmgławiacze lusterek zewnętrznych |
| 7 | KOPUŁA | piętnaście | Oświetlenie wnętrza, system audio |
| osiem | ECU-B NR 1 | 7,5 | Główny korpus ECU, elektryczny system zamka drzwi, system inteligentnego startu 8t; |
| dziewięć | H-LP LO | dwadzieścia | Toyota: ze światłami do jazdy dziennej lub automatycznym sterowaniem światłami: reflektory (światła mijania) |
| dziewięć | H-LP LH | dziesięć | Toyota: bez świateł do jazdy dziennej lub automatycznego sterowania światłami: reflektor (światła mijania) Lewy reflektor |
| dziewięć | DYREKTOR H-LP | dwadzieścia | Scion (ze światłami do jazdy dziennej): bezpieczniki „H-LP RH LO”, „H-LP LH LO” |
| dziesięć | AM2 NR 2 | 7,5 | ECU zarządzania energią |
| jedenaście | ECU-B NR 2 | pięć | Licznik, elektryczne szyby, system klimatyzacji |
| 12 | ETCS | dziesięć | Elektroniczny system sterowania przepustnicą |
| 13 | WYCIECZKA I HAZ | dziesięć | Migacze, migacze awaryjne |
| czternaście | NIERUCHOMOŚĆ | 7,5 | Inteligentny system wprowadzania i uruchamiania |
| piętnaście | FILIŻANKA D / C | trzydzieści | Topniki „ECU-B NR 1”, „KOPUŁKA” |
| szesnaście | EFI NR 1 | dziesięć | Benzyna: wielopunktowy system wtrysku paliwa / sekwencyjny wielopunktowy system wtrysku paliwa |
| szesnaście | DPE nr 1 | dziesięć | Olej napędowy: wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 17 | IG2 | dziesięć | System poduszek powietrznych SRS, prędkościomierz |
| 18 | IGN | piętnaście | Benzyna: wtrysk, zapalnik |
| 18 | DPE nr 2 | 7,5 | Olej napędowy: wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| dziewiętnaście | ALT-S | 7,5 | System ładowania |
| dwadzieścia | EFI-ZLECENIODAWCA | dwadzieścia | Benzyna: Wielopunktowy układ wtrysku paliwa / Sekwencyjny wielopunktowy układ wtrysku paliwa, bezpiecznik „EFI NO.1”, pompa paliwa |
| dwadzieścia | ECD – ZLECENIODAWCA | trzydzieści | Olej napędowy: wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 21 | TRĄBIĆ | dziesięć | trąbić |
| 22 | AM2 nr 1 | trzydzieści | System startowy |
| 23 | – | – | – |
| 24 | H-LP HI | 7,5 | Toyota: bez świateł do jazdy dziennej lub automatycznego sterowania światłami: prawy reflektor |
| 25 | BLOKADA STRG | dwadzieścia | System blokady kierownicy |
| 26 | H-LP RH | dziesięć | Toyota: ze światłami do jazdy dziennej lub automatycznym sterowaniem światłami: reflektor (światła drogowe) |
| 26 | H-LP GŁÓWNY HI | 25 | Scion: topniki «H-LP RH HI», «H-LP LH HI» |
| 27 | ABS nr 2 | trzydzieści | System antywłamaniowy |
| 28 | HTR-B | 40 | Topniki „HTR”, „BLR” |
| 29 | GAŹNIK HTR | trzydzieści | Ogrzewanie olejowe |
| trzydzieści | ABS nr 1 | pięćdziesiąt | System antywłamaniowy |
| 31 | RDI | trzydzieści | Elektryczny wentylator chłodzący |
| 32 | EPS | pięćdziesiąt | Elektryczne wspomaganie kierownicy |
| 33 | BBC | 40 | Zatrzymaj i uruchom system |
| Przekaźnik | |||
| R1 | Elektryczny wentylator chłodzący (FAN NO.2) | ||
| R2 | Rozrusznik (ST) | ||
| R3 | Odmgławiacz tylnej szyby (DEFOGER) | ||
| R4 | Antivol (S-HORN) | ||
| R5 | Elektryczny wentylator chłodzący (FAN NO.1) |
Reklamy reklamowe
Skrzynka przekaźnikowa
Skrzynka przekaźników komory silnika
| Nie. | Nazwisko | Wzmacniacz | Okrążenie |
|---|---|---|---|
| jeden | PWR HTR | 25 | Grzałka PTC |
| jeden | ODLODZENIE | dwadzieścia | Odmrażacz wycieraczek |
| jeden | CTP NR 2 | trzydzieści | Grzałka PTC |
| 2 | – | – | – |
| 3 | H-LP LH LO | dziesięć | Reflektor lewy (światło mijania) |
| 4 | H-LP RH LO | dziesięć | Prawy reflektor (światło mijania) |
| pięć | H-LP LH HI | dziesięć | Scion: Lewy reflektor (światło drogowe) |
| 6 | H-LP RH HI | dziesięć | Scion: Prawy reflektor (światło drogowe) |
| 7 | CTP NR 2 | trzydzieści | Grzałka PTC |
| osiem | CTP NR 3 | trzydzieści | Grzałka PTC |
| dziewięć | – | – | – |
| dziesięć | – | – | – |
| jedenaście | CTP NR 1 | trzydzieści | 1KR-FE: Grzałka PTC |
| jedenaście | CTP NR 1 | pięćdziesiąt | Z wyjątkiem 1KR-FE: Grzałka PTC |
| Przekaźnik | |||
| R1 | 1KR-FE: Grzałka PTC (PTC NO.1) | ||
| R2 | – | ||
| R3 | Grzałka PTC (PTC NO.2) | ||
| R4 | Grzałka PTC (PTC NO.3) | ||
| R5 | – | ||
| R6 | Ściemniacz (DIM) | ||
| R7 | Phare (H-LP) | ||
| R8 | Z wyjątkiem 1KR-FE: Grzałka PTC (PTC NO.1) |
Blok bezpieczników
Znajduje się na baterii
Benzyna
Diesel
| Nie. | Nazwisko | Wzmacniacz | Okrążenie |
|---|---|---|---|
| jeden | ŚWIATŁO DC / DC | 80 | Olej napędowy: sterowanie silnikiem |
| 2 | GŁÓWNY | 80 | „GŁÓWNA EFI”, „EFI NR 1”, „HORN”, „AM2 NR 1”, „AM2 NR 2”, „KOPUŁKA”, „ECU-B NR 2”, „TURN&HAZ”, „H- LP LO”, „H-LP LH LO”, „H-LP GŁÓWNY”, „H-LP GŁÓWNY HI”, „ECU-B NR 1”, „CIĘCIE D/C”, „ETCS”, „H- Topniki LP HI”, „IG2”, „IGN”, „ALT-S” |
| 3 | WSZYSTKO | 120 | Système de charge, „RDI”, „ABS NO.1”, „ABS NO.2”, „HTR-B”, „ACC”, „CIG”, „GAUGE”, „ECU IG NO.1”, „HTR – IG, „WYCIERACZKA”, „AM1”, „DRZWI NR 1”, „STOP”, „DRZWI NR 2”, „OBD”, „RR MGŁA”, „FR MGŁA”, „DEF”, ” OGON ”, „KOLEJKA NR 2”, „EPS”, „PTC nr 1”, „PTC nr 2”, „PTC nr 3”, „DEICER”, „D/LN1”, „D/ Topniki L NR 2″, „PANEL”, „PANEL NR 1” |
