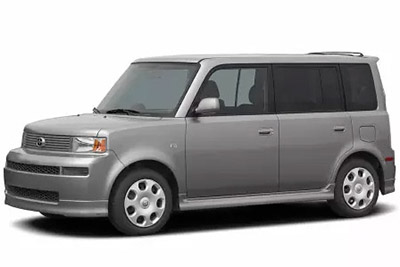

W tym artykule rozważymy pierwszą generację Scion xB (XP30), wyprodukowaną w latach 2003-2006. Tutaj znajdziesz schematy skrzynek bezpieczników Scion xB 2004, 2005 i 2006 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
2004-2006 Układ bezpieczników Scion xB
Bezpieczniki zapalniczki (gniazdo zasilania) Scion xB to bezpieczniki nr 9 „ACC” i nr 17 „AM1” w skrzynce bezpieczników na desce rozdzielczej.
Przegląd wnętrz
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników znajduje się w desce rozdzielczej (po lewej stronie), za pokrywą.
Schemat skrzynki bezpieczników
Reklamy reklamowe
Przyporządkowanie bezpieczników i przekaźników w przedziale pasażerskim
| Nie. | Nazwisko | Wzmacniacz | Przeznaczenie |
|---|---|---|---|
| jeden | MIERNIK | dziesięć | Światła cofania, system ładowania, system klimatyzacji, system podnośników szyb, wskaźniki liczników |
| 2 | – | – | Nieużywany |
| 3 | D/L | 25 | Elektryczny system zamykania drzwi |
| 4 | KOLEJKA | dziesięć | Światła tylne, światła postojowe, światła tablicy rejestracyjnej |
| pięć | – | – | Nieużywany |
| 6 | WYCIERACZKA | dwadzieścia | Wycieraczki i spryskiwacze przedniej szyby |
| 7 | ECU-B | 7,5 | System poduszek powietrznych SRS |
| osiem | MGŁA | piętnaście | Przednie światła przeciwmgielne |
| dziewięć | CAC | piętnaście | Zegar, zapalniczka |
| dziesięć | ECU-IG | 7,5 | Układ przeciwblokujący, elektryczny wentylator chłodzący |
| jedenaście | OBD | 7,5 | Pokładowy system diagnostyczny |
| 12 | SAT | dziesięć | Migacze, migacze awaryjne |
| 13 | ŻE | 7,5 | System klimatyzacji |
| czternaście | – | – | Nieużywany |
| piętnaście | – | – | Nieużywany |
| szesnaście | ZATRZYMAĆ | dziesięć | Światła hamowania, wysoko zamontowane światło hamowania, układ przeciwblokujący, układ blokady biegów, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 17 | AM1 | 40 | Bezpieczniki „ACC”, „GAUGE”, „WIPER” i „ECU-IG” |
| 18 | POTĘŻNY | trzydzieści | Okna elektryczne |
| dziewiętnaście | POMOC | 40 | System klimatyzacji |
| dwadzieścia | KARMIONY | trzydzieści | System odmgławiania tylnej szyby |
| 21 | I/UP | 7,5 | System odmgławiania tylnej szyby, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 22 | – | – | Nieużywany |
| Przekaźnik | |||
| R1 | System klimatyzacji | ||
| R2 | Włącz sygnał | ||
| R3 | Okna elektryczne | ||
| R4 | Przekaźnik otwarcia obwodu |
Przegląd komory silnika
Lokalizacja skrzynki bezpieczników
Schemat skrzynki bezpieczników
Reklamy reklamowe
Przyporządkowanie bezpieczników i przekaźników w komorze silnika
| Nie. | Nazwisko | Wzmacniacz | Przeznaczenie |
|---|---|---|---|
| jeden | KOPUŁA | piętnaście | Zegar, oświetlenie wnętrza, liczniki |
| 2 | EFI | piętnaście | Wielopunktowy system wtrysku paliwa / Sekwencyjny wielopunktowy system wtrysku paliwa |
| 3 | TRĄBIĆ | piętnaście | trąbić |
| 4 | AM2 | piętnaście | Układ rozrusznika, układ poduszek powietrznych SRS, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, system ostrzegania o zrzucie |
| pięć | NS | trzydzieści | System startowy |
| 6 | – | – | Nieużywany |
| 7 | H-LP LH H-LP LO LH | dziesięć | Lewy reflektor |
| osiem | H-LP RH H-LP LO RH | dziesięć | Prawy reflektor |
| dziewięć | A/C2 | 7,5 | System klimatyzacji |
| dziesięć | – | – | Nieużywany |
| jedenaście | RDI | trzydzieści | Elektryczny wentylator chłodzący |
| 12 | HTR SUB1 | pięćdziesiąt | System klimatyzacji |
| 13 | ABS nr 1 | 40 | System antywłamaniowy |
| czternaście | ZAPASOWY | trzydzieści | Zapasowy |
| piętnaście | ZAPASOWY | piętnaście | Zapasowy |
| szesnaście | – | – | Nieużywany |
| Przekaźnik | |||
| R1 | Elektryczny wentylator chłodzący (nr 1) | ||
| R2 | Elektryczny wentylator chłodzący (nr 2) | ||
| R3 | Wejście | ||
| R4 | Nieużywany | ||
| R5 | Nieużywany | ||
| R6 | Ogrzewanie (A/C) | ||
| R7 | EFI | ||
| R8 | Nieużywany | ||
| R9 | klakson |
Reklamy reklamowe
Skrzynka przekaźnikowa
| Nie. | Wzmacniacz | Przeznaczenie |
|---|---|---|
| jeden | – | Nieużywany |
| Przekaźnik | ||
| R1 | Nieużywany | |
| R2 | Sekcja | |
| R3 | Sekcja |
Blok bezpieczników
| Nie. | Nazwisko | Wzmacniacz | Przeznaczenie |
|---|---|---|---|
| jeden | – | – | Nieużywany |
| 2 | GŁÓWNY | 60 | Połączony miernik obciążenia ABS, TRAC i VSC Elektronicznie sterowana skrzynia biegów i wskaźnik A/T Sterowanie silnikiem Ostrzeżenie o pasach bezpieczeństwa (od produkcji w grudniu 2005 r.) Uruchomienie i zapłon SRS |
| 3 | WSZYSTKO | 120 | Ładowanie ABS, TRAC i VSC |
| 4 | Sekcja | 60 | ABS, TRAC i VSC |
