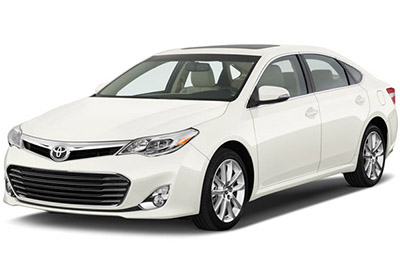

W tym artykule przyjrzymy się czwartej generacji Toyoty Avalon (XX40), produkowanej od 2012 do 2018 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Toyoty Avalon 2013, 2014, 2015, 2016, 2017 i 2018 , uzyskasz informacje o lokalizacji panele bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników).
Contents
Toyota Avalon 2013-2018 Układ bezpieczników
Bezpieczniki do gniazda zapalniczki samochodowej w Toyocie Avalon to bezpiecznik nr 4 „RR P / OUTLET” i nr 22 „FR P / OUTLET” w skrzynce bezpieczników deski rozdzielczej.
Wewnętrzna skrzynka bezpieczników
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników znajduje się pod deską rozdzielczą (po stronie kierowcy), pod maską.
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników w przedziale pasażerskim
| Nie. | Nazwisko | Natężenie [A] | Okrążenie |
|---|---|---|---|
| jeden | H-LP LVL | 7,5 | Automatyczny system poziomowania reflektorów |
| 2 | S/HTR RR | dwadzieścia | Ogrzewanie tylnych siedzeń |
| 3 | ECU-ACC | pięć | Lusterka zewnętrzne, oświetlenie schowka, system klimatyzacji, system komunikacji multipleksowej |
| 4 | RR P / WYJŚCIE | piętnaście | Wtyczka |
| pięć | ECU-IG2 NR 2 | 7,5 | System komunikacji Multiplex, system inteligentnego klucza |
| 6 | ECU-IG2 NR 1 | 7,5 | Wielopunktowy system wtrysku paliwa / Sekwencyjny wielopunktowy system wtrysku paliwa |
| 7 | NIE USUNIĘTO | dziesięć | System klasyfikacji pasażerów z przodu, system poduszek powietrznych SRS |
| osiem | BLOKADA PALIWA | dziesięć | Blokada drzwi drążka paliwowego |
| dziewięć | D/L-AM1 | dwadzieścia | System komunikacji Multiplex, elektryczne zamki do drzwi, przełącznik zwalniania bagażnika |
| dziesięć | PSB | trzydzieści | System przedkolizyjny |
| jedenaście | P / SIEGE FR | trzydzieści | Fotele elektryczne |
| 12 | S / TOIT | dziesięć | Dach księżycowy |
| 13 | A/CB | 7,5 | System klimatyzacji |
| czternaście | ZATRZYMAĆ | 7,5 | Światła hamowania / tylne, wielopunktowy system wtrysku paliwa / sekwencyjny wielopunktowy system wtrysku paliwa, system kontroli stabilności pojazdu, system zapobiegający blokowaniu kół podczas hamowania, elektronicznie sterowana skrzynia biegów, mocne światło hamowania, system inteligentnego kluczyka, systemowa kontrola blokady biegów |
| piętnaście | AM1 | 7,5 | Brak obwodu |
| szesnaście | 4-KIERUNKOWY LĘDŹWIOWY | 7,5 | Fotel elektryczny |
| 17 | ECU-B NR 2 | dziesięć | Inteligentny system kluczy, system ostrzegania o ciśnieniu w oponach, elektryczne okno, system klasyfikacji pasażerów z przodu |
| 18 | OBD | dziesięć | Pokładowy system diagnostyczny |
| dziewiętnaście | S/HTR i WENTYLATOR F/L | dziesięć | Podgrzewane siedzenia |
| dwadzieścia | S/HTR i WENTYLATOR F/P | dziesięć | Podgrzewane siedzenia |
| 21 | AKCESORIA RADIOWE | pięć | System audio, system nawigacji |
| 22 | FR P / SORCJA | piętnaście | Wtyczka |
| 23 | WYCIERACZKA | dziesięć | Dynamiczny tempomat radarowy, system przedzderzeniowy |
| 24 | EPS-IG1 | 7,5 | Elektryczne wspomaganie kierownicy |
| 25 | BKUP LP | 7,5 | Światła cofania, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, elektronicznie sterowana skrzynia biegów |
| 26 | WYCIERACZKA | 25 | Wycieraczki i spryskiwacze przedniej szyby |
| 27 | A/C-IG1 | 7,5 | System klimatyzacji |
| 28 | PRALKA | dziesięć | Wycieraczki i spryskiwacze przedniej szyby |
| 29 | DRZWI P/L | dwadzieścia | Lewe tylne szyby elektryczne |
| trzydzieści | DRZWI F / L | dwadzieścia | Elektryczne szyby, lusterka zewnętrzne |
| 31 | ROZMIAR R/P | dwadzieścia | Prawe tylne szyby elektryczne |
| 32 | DRZWI P/P | dwadzieścia | Elektryczne szyby, lusterka zewnętrzne |
| 33 | KOLEJKA | dziesięć | Światła postojowe, boczne światła obrysowe, światła hamowania/tylne, tylne kierunkowskazy, światła cofania, światła tablicy rejestracyjnej, światła przeciwmgielne |
| 34 | PODPISAĆ | dziesięć | Przełącznik oświetlenia, system klimatyzacji, oświetlenie schowka, oświetlenie wnętrza, oświetlenie osobiste, system audio, system nawigacji, tylna osłona przeciwsłoneczna, podgrzewane siedzenia, monitor martwego pola, przełącznik wyboru trybu jazdy, przełącznik na kierownicy, przełącznik zwalniania bagażnika, kontrola stabilności pojazdu dezaktywowany włącznik, kierunkowskazy awaryjne, lusterka zewnętrzne |
| 35 | ECU-IG1 NR 1 | dziesięć | System kontroli stabilności pojazdu, elektryczne wentylatory chłodzące, czujnik układu kierowniczego, wielopunktowy system wtrysku paliwa / sekwencyjny wielopunktowy system wtrysku paliwa, system ładowania, odmgławiacz tylnej szyby, odmgławiacze lusterek zewnętrznych, wycieraczki z czujnikiem deszczu, monitor martwego pola, tylna osłona przeciwsłoneczna, radar dynamiczny tempomat, system komunikacji multipleksowej, podgrzewana tylna kanapa, światła cofania, światła przeciwmgielne, reflektory (światła drogowe), światła do jazdy dziennej, system przedzderzeniowy |
| 36 | ECU-IG1 NR 2 | dziesięć | System sterowania blokadą biegów, podgrzewane fotele, system inteligentnego kluczyka, system ostrzegania o ciśnieniu w oponach, bezprzewodowy pilot zdalnego sterowania, system komunikacji multipleksowej, system audio, system nawigacji, szyberdach, automatyczne lusterko wewnętrzne przeciwodblaskowe, lusterka zewnętrzne, system zapobiegający zderzeniom, klimatyzacja , wycieraczki z czujnikiem deszczu, system startowy, dynamiczny tempomat radarowy |
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Znajduje się w komorze silnika (po lewej stronie).
Reklamy reklamowe
Schemat skrzynki bezpieczników
Rozmieszczenie bezpieczników w komorze silnika
| Nie. | Nazwisko | Natężenie [A] | Okrążenie |
|---|---|---|---|
| jeden | LICZNIK-IG2 | pięć | Miernik i metry |
| 2 | MIŁOŚNIK | pięćdziesiąt | Elektryczne wentylatory chłodzące |
| 3 | CLN H-LP | trzydzieści | Brak obwodu |
| 4 | POMOC | pięćdziesiąt | System klimatyzacji |
| pięć | WSZYSTKO | 140 | System ładowania (pojazdy ze światłami mijania) |
| pięć | WSZYSTKO | 120 | System ładowania (pojazdy z halogenowymi światłami mijania) |
| 6 | ABS nr 2 | trzydzieści | System kontroli stabilności pojazdu |
| 7 | ST/AM2 | trzydzieści | System startowy |
| osiem | H-LP-ZASADNICZY | trzydzieści | H-LP LH-LO, H-LP RH-LO, reflektory (światła mijania) |
| dziewięć | ABS nr 1 | pięćdziesiąt | System kontroli stabilności pojazdu |
| dziesięć | EPS | 80 | Elektryczne wspomaganie kierownicy |
| jedenaście | ODSŁONIĆ | 7,5 | ODSŁONIĆ |
| 12 | TRĄBIĆ | dziesięć | Rogi |
| 13 | EFI NR 2 | piętnaście | Wielopunktowy system wtrysku paliwa / Sekwencyjny wielopunktowy system wtrysku paliwa, elektronicznie sterowana skrzynia biegów |
| czternaście | EFI NR 3 | dziesięć | Wielopunktowy system wtrysku paliwa / Sekwencyjny wielopunktowy system wtrysku paliwa |
| piętnaście | INJ | 7,5 | Wielopunktowy system wtrysku paliwa / Sekwencyjny wielopunktowy system wtrysku paliwa |
| szesnaście | ECU-IG2 NR 3 | 7,5 | Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, układ blokady układu kierowniczego, elektronicznie sterowana skrzynia biegów, światła hamowania, wysokie światło hamowania |
| 17 | IGN | piętnaście | System startowy |
| 18 | D / L-AM2 | dwadzieścia | Brak obwodu |
| dziewiętnaście | IG2-ZASADNICZY | 25 | IGN, INJ, MIERNIK-IG2, ECU-IG2 NO.3, A/B, ECU-IG2 NO.2, ECU-IG2 NO.1 |
| dwadzieścia | ALT-S | 7,5 | System ładowania |
| 21 | WSPARCIE | pięć | WSPARCIE |
| 22 | WYCIECZKA I HAZ | piętnaście | Migacze, awaryjne migacze, wskaźnik i liczniki |
| 23 | BLOKADA STRG | dziesięć | System blokady kierownicy |
| 24 | NIE | piętnaście | System nagłośnieniowy |
| 25 | H-LP LH-LO | dwadzieścia | Reflektor lewy (światła mijania) (pojazdy z reflektorami wyładowczymi świateł mijania) |
| 25 | H-LP LH-LO | piętnaście | Lewy reflektor (światło mijania) (pojazdy z halogenowym światłem mijania) |
| 26 | H-LP RH-LO | dwadzieścia | Prawy reflektor (światła mijania) (pojazdy z reflektorami wyładowczymi świateł mijania) |
| 26 | H-LP RH-LO | piętnaście | Prawe światło mijania (pojazdy z halogenowymi światłami mijania) |
| 27 | EFI-GŁÓWNY NR 1 | trzydzieści | EFI NR 2, EFI NR 3, przechwytujący A/F |
| 28 | INTELIGENTNY | pięć | Brak obwodu |
| 29 | ETCS | dziesięć | Elektroniczny system sterowania przepustnicą |
| trzydzieści | HOLOWNICZY | dwadzieścia | Brak obwodu |
| 31 | EFI NR 1 | 7,5 | Wielopunktowy system wtrysku paliwa / Sekwencyjny wielopunktowy system wtrysku paliwa, elektronicznie sterowana skrzynia biegów |
| 32 | AF | dwadzieścia | Czujnik A/F |
| 33 | AM2 | 7,5 | Inteligentny system kluczy |
| 34 | RADIO-B | dwadzieścia | System audio, system nawigacji |
| 35 | KOPUŁA | 7,5 | Światła próżności, oświetlenie osobiste / wewnętrzne, oświetlenie bagażnika, oświetlenie do drzwi, podświetlany system wejściowy |
| 36 | ECU-B NR 1 | dziesięć | System komunikacji Multiplex, system inteligentnego klucza, wskaźniki i liczniki, system rozrusznika, czujnik skrętu, system klimatyzacji, lusterko zewnętrzne, elektryczne fotele przednie |
