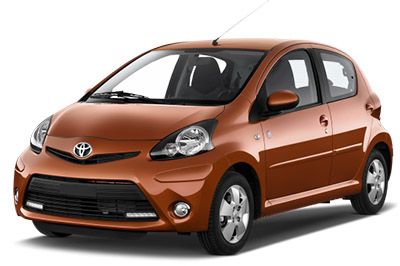

W tym artykule przyjrzymy się pierwszej generacji Toyoty Aygo (AB10), produkowanej od 2005 do 2014 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Toyota Aygo 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 i 2014 , uzyskaj informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i znajdź przypisanie każdego bezpiecznika (układ bezpieczników) i przekaźnika.
Contents
Układ bezpieczników Toyota Aygo 2005-2014
Bezpiecznik zapalniczki (gniazdo zasilania) Toyoty Aygo to bezpiecznik nr 11 „ACC” w skrzynce bezpieczników w desce rozdzielczej.
Wewnętrzna skrzynka bezpieczników
Lokalizacja skrzynki bezpieczników
Pojazdy z kierownicą po lewej stronie
Pojazdy z kierownicą po prawej stronie
- ECU wspomagania kierownicy
- Centralne złącze
- Wielotrybowa ręczna skrzynia biegów ECU
- Elektryczny przekaźnik okienny
- LHD:
Przed lutym 2012: Przekaźnik
świateł tylnych Od lutego 2012: Przekaźnik świateł przeciwmgielnych - ECU kontroli drzwi z odbiornikiem
- Skrzynka przekaźnikowa nr 1
- Wzmacniacz klimatyzacji
- LHD: przekaźnik światła przeciwmgielnego
- LHD: Przekaźnik sygnalizacji świetlnej
- Skrzynka bezpiecznikowa
- Centrum montażu czujnika poduszki powietrznej
- RHD: skrzynka przekaźnikowa nr 2
- RHD:
Przed lutym 2012 r.: Przekaźnik zapłonu (IG)
Od lutego 2012 r.: Przekaźnik szyby elektrycznej - Kierownica z prawej strony:
przed lutym 2012 r.: przekaźnik szyby elektrycznej
Od lutego 2012 r.: przekaźnik tylnego światła przeciwmgielnego
Skrzynka bezpieczników znajduje się za kierownicą.
Odkręć śruby z pokrywy licznika za pomocą śrubokręta krzyżakowego. Jeśli blokada kierownicy jest włączona, proszę ją odłączyć.
Wykręć dolną śrubę z obrotomierza, a następnie podnieś i wyciągnij obrotomierz.
Pociągnij pokrywę licznika do przodu, unieś i zdejmij pokrywę licznika.
Reklamy reklamowe
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników w przedziale pasażerskim
| Nie. | Nazwisko | Wzmacniacz | Okrążenie |
|---|---|---|---|
| jeden | ZATRZYMAĆ | dziesięć | Światła hamowania, wysoko zamontowane światło hamowania, układ przeciwblokujący, wielotrybowa manualna skrzynia biegów |
| 2 | D/L | 25 | Elektryczny system zamykania drzwi, bezprzewodowy system zdalnego sterowania |
| 3 | KARMIONY | dwadzieścia | Odmgławiacz tylnej szyby |
| 4 | KOLEJKA | 7,5 | System świateł do jazdy dziennej, światła tylne, oświetlenie tablicy rejestracyjnej, światła pozycyjne, system kontroli poziomu reflektorów, oświetlenie deski rozdzielczej; |
| pięć | OBD | 7,5 | Pokładowy system diagnostyczny |
| 6 | ECU-B | 7,5 | Wielomodowa ręczna skrzynia biegów, system świateł do jazdy dziennej, system kontroli stabilności pojazdu, wskaźniki i liczniki, tylne światło przeciwmgielne |
| 7 | – | – | – |
| osiem | ECU-IG | 7,5 | Układ przeciwblokujący, system kontroli stabilności pojazdu, elektryczny układ wspomagania kierownicy, elektryczny wentylator chłodzący |
| dziewięć | DO ZABEZPIECZENIA | dziesięć | Światła cofania, system blokowania drzwi, bezprzewodowy system zdalnego sterowania, elektryczne szyby, odmgławiacz tylnej szyby, obrotomierz, system klimatyzacji, system ogrzewania |
| dziesięć | TEC | dwadzieścia | Wycieraczka i spryskiwacz przedniej szyby, wycieraczka i spryskiwacz tylnej szyby |
| jedenaście | CAC | piętnaście | Gniazdo zasilania, system audio |
| 12 | IG1 | 7,5 | Wycieraczka i spryskiwacz przedniej szyby, wycieraczka i spryskiwacz tylnej szyby, układ przeciwblokujący, elektryczne wspomaganie kierownicy, elektryczny wentylator chłodzący, światła cofania, elektryczny system blokady drzwi, przewód zdalnego sterowania, elektryczne szyby, odmgławiacz tylnej szyby, obrotomierz, klimatyzacja system, system grzewczy |
| 13 | IG2 | piętnaście | Wielopunktowy układ wtrysku paliwa / Sekwencyjny wielopunktowy układ wtrysku paliwa, układ poduszek powietrznych SRS, wskaźniki i mierniki, układ świateł do jazdy dziennej, wielotrybowa ręczna skrzynia biegów |
| czternaście | Klimatyzacja | 7,5 | Klimatyzacja, ogrzewanie elektryczne |
| piętnaście | AM1 | 40 | Bezpieczniki „ACC”, „WIP”, „ECU-IG”, „BACK UP” |
| szesnaście | REPREZENTANT | trzydzieści | Okna elektryczne |
| 17 | POMOC | 40 | System grzewczy, system klimatyzacji, bezpiecznik „A/C” |
Reklamy reklamowe
Skrzynka przekaźników №1
Pojazdy z kierownicą po lewej stronie
Pojazdy z kierownicą po prawej stronie
| Nie. | Przekaźnik |
|---|---|
| R1 | Akcesoria (ACC) |
| R2 | Ogrzewanie (HTR) |
| R3 | Odmgławiacz tylnej szyby (DEF) |
| R4 | LHD: Zapłon (IG) |
Skrzynka przekaźników №2
| Nie. | Przekaźnik |
|---|---|
| R1 | Zapłon (IG) |
| R2 | Światło przeciwmgielne (FOG) |
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
- Skrzynka bezpiecznikowa
- ECU kontroli poślizgu z siłownikiem
- Skrzynka przekaźnikowa
- LHD: ECU silnika
- LHD: przekaźnik świec żarowych
- RHD: przekaźnik świec żarowych
- RHD: ECU silnika
Reklamy reklamowe
Schemat skrzynki bezpieczników
Rozmieszczenie bezpieczników w komorze silnika
| Nie. | Nazwisko | Wzmacniacz | Przeznaczenie |
|---|---|---|---|
| jeden | EFI NR 4 | piętnaście | 2WZ-TV: Wielopunktowy układ wtrysku paliwa / Sekwencyjny wielopunktowy układ wtrysku paliwa |
| 2 | H-LP RH (wysoki) | dziesięć | Przed lutym 2012: prawe reflektory |
| 2 | DRL | pięć | Od lutego 2012: Światła do jazdy dziennej |
| 3 | H-LP LH (wysoki) | dziesięć | Przed lutym 2012 r.: Reflektory, wskaźniki i wskaźniki po lewej stronie |
| 3 | FR BROUILLARD | dwadzieścia | Od lutego 2012: Przednie światła przeciwmgielne |
| 4 | H-LP RH (LO) | dziesięć | Przed lutym 2012: prawe reflektory |
| 4 | H-LP LH | dziesięć | Od lutego 2012: Reflektory lewe |
| pięć | H-LP LH (LO) | dziesięć | Przed lutym 2012 r.: Reflektory, wskaźniki i wskaźniki po lewej stronie |
| pięć | H-LP RH | dziesięć | Od lutego 2012: prawe reflektory |
| 6 | JEST | 7,5 | 1KR-FE: Wielotrybowa ręczna skrzynia biegów, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 6 | WENTYLATOR NR 2 | 7,5 | 2WZ-TV: Elektryczny wentylator chłodzący |
| 7 | EFI NR 2 | 7,5 | Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, wielotrybowa ręczna skrzynia biegów |
| osiem | EFI NR 3 | dziesięć | 2WZ-TV: Wielopunktowy układ wtrysku paliwa / Sekwencyjny wielopunktowy układ wtrysku paliwa, Elektryczny wentylator chłodzący |
| osiem | SPOTKANIE | pięć | Wskaźniki i mierniki |
| dziewięć | BIURO RZĄDU | pięćdziesiąt | 1KR-FE: ręczna skrzynia biegów wielotrybowa |
| dziewięć | WENTYLATOR GRZEJNIKOWY | pięćdziesiąt | 2WZ-TV: Elektryczny wentylator chłodzący |
| dziesięć | H-LP LH | dziesięć | bez DRL: Reflektory lewe |
| dziesięć | NAPĘD | dwadzieścia | Przed lutym 2012: z DRL: bezpieczniki „H-LP LH (HI)”, „H-LP RH (HI)”, „H-LP LH (LO)”, „H-LP RH (LO)”, ruch w ciągu dnia system oświetlenia |
| dziesięć | SUB-LP | trzydzieści | Od lutego 2012: z DRL: bezpieczniki „DRL”, „FOG FR” |
| jedenaście | VSC NR 2 | trzydzieści | Układ przeciwblokujący i system kontroli stabilności pojazdu |
| jedenaście | ABS nr 2 | 25 | bez VSC: układ przeciwblokujący |
| 12 | rano 2 | trzydzieści | Układ rozruchowy, bezpieczniki „IGl”, „IG2”, „STA” |
| 13 | RYZYKO | dziesięć | Kierunkowskazy, kierunkowskazy awaryjne, wskaźniki i liczniki |
| czternaście | H-LP RH | dziesięć | Przed lutym 2012: prawe reflektory |
| czternaście | DYREKTOR H-LP | dwadzieścia | Od lutego 2012: bezpieczniki „H-LP LH”, „H-LP RH” |
| piętnaście | KOPUŁA | piętnaście | Wskaźniki i liczniki, oświetlenie wnętrza, system audio, obrotomierz |
| szesnaście | EFI | piętnaście | 1KR-FE: elektryczny wentylator chłodzący, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| szesnaście | EFI | 25 | 2WZ-TV: elektryczny wentylator chłodzący, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 17 | TRĄBIĆ | dziesięć | trąbić |
| 18 | – | 7,5 | Zapasowy bezpiecznik |
| dziewiętnaście | – | dziesięć | Zapasowy bezpiecznik |
| dwadzieścia | – | piętnaście | Zapasowy bezpiecznik |
| 21 | KALORYFER | 40 | Tropik: elektryczny wentylator chłodzący |
| 21 | trzydzieści | Normalny: elektryczny wentylator chłodzący | |
| 22 | VSC NR 1 | pięćdziesiąt | Układ przeciwblokujący i system kontroli stabilności pojazdu |
| 22 | ABS nr 1 | 40 | bez VSC: układ przeciwblokujący |
| 23 | EMPS | pięćdziesiąt | Elektryczny układ wspomagania kierownicy |
| 24 | ALTERNATOR | 120 | 1KR-FE: System ładowania, „EPS”, „ABS (bez systemu kontroli stabilności pojazdu)”, „VSC (z systemem kontroli stabilności pojazdu)”, „RADIATOR”, „AM1”, „HTR „,” PWR „,” Bezpieczniki D/L „,” DEF „,” TAIL „,” STOP „,” OBD „,” ECU-B „ |
| 25 | – | – | Odporność na EBD |
| Przekaźnik | |||
| R1 | Sprzęgło sprężarki klimatyzacji (A/C MAG) | ||
| R2 | Rozrusznik (ST) | ||
| R3 | Jednostka sterująca silnika (GŁÓWNA EFI) | ||
| R4 | 1KR-FE: Pompa paliwa (C / OPN) | ||
| R5 | trąbić | ||
| R6 | Elektryczny wentylator chłodzący (FAN NO.1) |
Reklamy reklamowe
Skrzynka przekaźnikowa
| Nie. | Nazwisko | Wzmacniacz | Okrążenie |
|---|---|---|---|
| jeden | – | – | – |
| 2 | PTC2 | 80 | Grzałka PTC |
| 3 | PTC1 | 80 | Grzałka PTC |
| Przekaźnik | |||
| R1 | Wielomodowa ręczna skrzynia biegów (MMT) Grzałka PTC (PTC1) | ||
| R2 | Grzałka PTC (PTC2) | ||
| R3 | – | ||
| R4 | Przed lutym 2012: Reflektor (H-LP) Od lutego 2012: Światła do jazdy dziennej (DRL) |
||
| R5 | Ściemniacz (DIM) |
