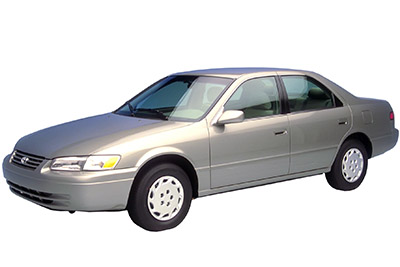

W tym artykule rozważymy drugą generację Toyoty Camry (XV20), wyprodukowaną w latach 1996-2001. Tutaj znajdziesz schematy skrzynek bezpieczników Toyota Camry 1997, 1998, 1999, 2000 i 2001 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników).
Contents
Toyota Camry 1997-2001 Układ bezpieczników
Bezpieczniki zapalniczki samochodowej Toyota Camry (gniazda zasilania) mają nr 29 („POWER-OUTLET”) i nr 37 („CIG”) w skrzynce bezpieczników na desce rozdzielczej.
Wewnętrzna skrzynka bezpieczników
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników znajduje się za schowkiem w desce rozdzielczej (po stronie kierowcy).
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników na tablicy rozdzielczej
| Nie. | Nazwisko | Wzmacniacz | Opis |
|---|---|---|---|
| dwadzieścia | OGRZEWANIE FOTELI | 20A | 1997-2000: Nieużywany; 2001: ogrzewanie siedzeń |
| 21 | PODGRZEWACZ WODY | 10 A | Układ klimatyzacji, odmgławiacz tylnej szyby, układ rozrusznika |
| 22 | MIERNIK | 10 A | Wskaźniki i liczniki, światła cofania, tempomat, system ładowania, system kontroli trakcji, system świateł do jazdy dziennej, elektryczne szyby, wskaźniki przypomnienia serwisowego i dźwiękowe urządzenia ostrzegawcze |
| 23 | WYCIERACZKA | 20A lub 25A | Wycieraczki i spryskiwacze przedniej szyby (1997-1998: 20A; 1999-2001: 25A) |
| 24 | PODGRZEWANE LUSTERKO | 10 A | Odmgławiacz lusterek zewnętrznych |
| 25 | ECU-IG | 15A | Tempomat, system przeciwblokujący, antena elektryczna, system poduszek powietrznych SRS, napinacze pasów bezpieczeństwa, system przeciwkradzieżowy, system kontroli blokady biegów, system kontroli trakcji, system świateł do jazdy dziennej, blokada z bezprzewodowym systemem zdalnego sterowania, wielopunktowa układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 26 | IGN | 5A | Wskaźniki i mierniki, system ładowania, system poduszek powietrznych SRS, napinacze pasów bezpieczeństwa, system wielopunktowego wtrysku paliwa / sekwencyjny wielopunktowy system wtrysku paliwa |
| 27 | ZATRZYMAĆ | 15A | Światła hamowania, tempomat, wysokie światło hamowania, układ przeciwblokujący, układ sterowania blokadą biegów, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 28 | KOLEJKA | 10 A | Światła postojowe, oświetlenie tablicy rejestracyjnej, tylne światła, przednie boczne światła obrysowe, system świateł do jazdy dziennej, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 29 | WTYCZKA | 15A | Wtyczka |
| trzydzieści | OBD | 7,5A | Pokładowy system diagnostyczny |
| 31 | MGŁA | 15A | Brak obwodu |
| 32 | WEJŚCIE | 5A | Wskaźniki i mierniki, wielopunktowy system wtrysku paliwa / sekwencyjny wielopunktowy system wtrysku paliwa |
| 33 | DRZWI | 25A | 1997-1999: Elektryczny system zamykania drzwi, system antykradzieżowy, system kontroli drzwi zbiornika paliwa; 2000-2001: Elektryczny system zamykania drzwi, system antykradzieżowy |
| 34 | PODPISAĆ | 7,5A | Wskaźnik i miernik, system audio, zapalniczka, oświetlenie schowka na rękawiczki, zegar, sterowanie oświetleniem deski rozdzielczej, wskaźniki przypomnienia serwisowego, oświetlenie panelu sterowania klimatyzacją, światło popielniczki, awaryjny kierunkowskaz, system świateł do jazdy dziennej, system sterowania ogrzewaniem siedzeń, odmgławiacz tylnej szyby , elektronicznie sterowany system automatycznej skrzyni biegów |
| 35 | WYCIECZKA | 7,5A | Awaryjne miganie |
| 36 | RAD-№2 | 7,5A | System audio, antena elektryczna |
| 37 | PAPIEROS | 15A | Zapalniczka, system sterowania blokadą biegów, sterowanie lusterkami elektrycznymi, system przeciwkradzieżowy, system blokady drzwi elektrycznych, system poduszek powietrznych SRS, napinacze pasów bezpieczeństwa, odmgławiacz lusterek zewnętrznych, system klimatyzacji |
| 42 | KARMIONY | 40A | Odmgławiacz tylnej szyby |
| 43 | REPREZENTANT | 30A | System sterowania szybami elektrycznymi, fotel elektryczny, elektryczny szyberdach |
| 44 | AM1 | 40A | 1999 : nettoyant pour phares ; 2000-2001 : Topniki „POWER-OUTLET”, „CIG”, „RAD-№2”, „TURN”, „WIPER”, „ECU-IG”, „GAUGE” i „GRZEJNIK” |
Reklamy reklamowe
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
W komorze silnika tej Toyoty Camry znajdują się dwie lub trzy skrzynki bezpieczników, w zależności od wersji i wyposażenia.
Schemat skrzynki bezpieczników
Reklamy reklamowe
Rozmieszczenie bezpieczników w komorze silnika
| Nie. | Nazwisko | Wzmacniacz | Opis |
|---|---|---|---|
| jeden | Klimatyzacja | 10 A | System klimatyzacji |
| 2 | ZAPASOWY | 10 A | Zapasowy |
| 3 | ZAPASOWY | 15A | Zapasowy |
| 4 | ZAPASOWY | 30A | Zapasowy |
| pięć | ALT-S | 5A | System ładowania |
| 6 | GŁOWA (PR-HI) lub GŁOWA PRAW (UPR) lub GŁOWA (PR) | 15A lub 20A | Reflektor prawy (1997-1999: 15A; 2000-2001: 20A) |
| 7 | EFI | 15A | Wielopunktowy system wtrysku paliwa / Sekwencyjny wielopunktowy system wtrysku paliwa |
| osiem | TRĄBIĆ | 10 A | Klakson, system antykradzieżowy |
| dziewięć | RYZYKO | 10A lub 15A | Kierunkowskaz awaryjny (1997-1999: 10A; 2000-2001: 15A) |
| dziesięć | AM2 | 30A | Wskaźnik i miernik, system poduszek powietrznych SRS, napinacze pasów bezpieczeństwa, układ wielopunktowego wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, bezpieczniki „IGN” i „STARTER” |
| jedenaście | TELEFON | 5A | Brak obwodu |
| 12 | GŁOWA (LH-HI) lub GŁOWA LH (UPR) lub GŁOWA (LH) | 15A lub 20A | Reflektor lewy (1997-1999: 15A; 2000-2001: 20A) |
| 13 | RADIO 1 | 20A | System nagłośnieniowy |
| czternaście | KOPUŁA | 7,5A | System antykradzieżowy, system świateł do jazdy dziennej, zegar, zamek z bezprzewodowym systemem zdalnego sterowania, oświetlenie wyłącznika zapłonu, oświetlenie osobiste, oświetlenie bagażnika, elektryczny szyberdach, oświetlenie wewnętrzne, oświetlenie lusterka w łazience, drzwiczki oświetlenia grzecznościowego, system elektrycznego blokowania drzwi |
| piętnaście | ECU-B | 7,5A lub 10A | System tempomatu, system przeciwblokujący, system poduszek powietrznych SRS, napinacze pasów bezpieczeństwa (1997: 7,5 A; 1998-2001: 10 A) |
| szesnaście | DRL 2 | 5A | System świateł do jazdy dziennej |
| 17 | GŁOWICA (LH-LO) lub H-LP LH (LWR) | 10 A | Lewy reflektor |
| 18 | GŁOWICA (RH-LO) lub H-LP RH (LWR) | 10 A | Prawy reflektor |
| dziewiętnaście | A/F HTR | 25A | 1997: nieużywany; 1998-2001: czujnik A/F |
| 38 | CDS | 30A | Elektryczne wentylatory chłodzące |
| 39 | RDI | 30A | Elektryczne wentylatory chłodzące |
| 40 | GŁÓWNY | 40A | Topikowe „GŁOWICA PRAWA(UPR)”, „GŁOWICA (PRAWA)”, „H-LP RH(LWR)” i „GŁOWICA (LH)” |
| 41 | POMOC | 50A | Bezpieczniki „AM1” i „A/C” |
| 45 | T-STK lub CDS 2 | 30A | Brak obwodu |
| 46 | WSZYSTKO | 100A | Topniki „RDI” i „CDS” |
| 47 | FL ABS | 60A | System antywłamaniowy |
